本實用新型涉及家電技術領域，具體為一種家用電吹風裝置。

背景技術：

隨著工業技術的改進創新，人們的消費水平的提高，小型電器在生活中的使用越來越廣泛，目前的電吹風主要有外殼，電熱絲，風扇等構成，電熱絲和風扇設置在外殼內部，其中電熱絲置于外殼內的通風道中，風扇設置在電熱絲后方，當電吹風接通電源后，電熱絲發熱并保持高溫狀態，電機驅動風扇旋轉，將空氣從進風口吸入，經過電熱絲加熱，形成熱風后從出風口吹出，電熱絲直接置于高速氣流中使空氣流動擾動大，渦流嚴重且再生噪音大，在電吹風運行過程中由于電機工作的電磁音和風扇工作時旋轉產生的風切音以及空氣在機體內遇阻等原因會產生較大的噪音，而使用電吹風時又靠近頭部，因此大的噪音會對頭部及耳膜造成不良影響，同時現有的電吹風開關設計調節冷熱不方便，容易點錯，現有的設備長時間加熱容易損壞，且耗電量大，浪費能源。

為了解決目前市場上所存在的缺點，急需改善電吹風裝置的技術，能夠更好的進行家庭生活，促進小型家電行業的發展。

技術實現要素：

本實用新型的目的在于提供一種家用電吹風裝置，以解決上述背景技術中提出的噪音大，長時間加熱容易損壞，且耗電量大，浪費能源等問題。

為實現上述目的，本實用新型提供如下技術方案：一種家用電吹風裝置，包括電吹風頭部、電吹風尾部、電吹風手柄和電源線，所述電吹風頭部前端安裝有吹頭套，所述電吹風尾部連接電吹風頭部，所述電吹風尾部后設置有進風口，所述電吹風手柄上方安裝有電吹風頭部和電吹風尾部，所述電吹風手柄下方固定有橡膠保護套，所述電源線穿過橡膠保護套，所述電吹風手柄側面設置有熱風調節開關、冷風調節開關和電源開關，所述電源線連接控制主板，所述控制主板上設置有開關器，所述開關器上安裝有熱風調節開關，所述電吹風頭部前端內設置有過濾網，所述過濾網側面安裝有發熱結構，所述發熱結構固定在支撐固定板上，所述支撐固定板內設置有葉輪，所述葉輪連接送風裝置，所述電吹風頭部外部為外機殼，所述外機殼和內機殼內設置有絕緣保溫層。

優選的，所述發熱結構為螺旋形結構。

優選的，所述葉輪的直徑的范圍是9—12cm。

優選的，所述熱風調節開關、冷風調節開關和電源開關的下方均設置有開關器。

與現有技術相比，本實用新型的有益效果是：該家用電吹風裝置，結構設計簡單合理，采用絕緣保溫層和葉輪設計，可有效的緩解噪音大的問題，避免噪音對耳膜造成影響，設置上采用過濾網，可有效的避免前端進入其他物質損壞使用壽命，采用手柄上設置有橫向條紋符合人體工程學，使手感更加舒適，采用冷熱開關分開設置，可有效節約資源，能夠更好的進行家庭生活，促進小型家電行業的發展。

附圖說明

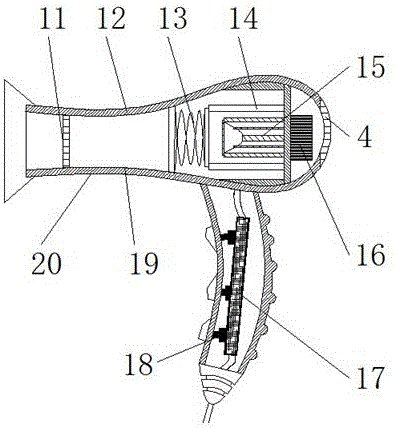

圖1為本實用新型結構示意圖；

圖2為本實用新型結構示意圖。

圖中：1、吹頭套，2、電吹風頭部，3、電吹風尾部，4、進風口，5、電吹風手柄，6、橡膠保護套，7、電源線，8、熱風調節開關，9、冷風調節開關，10、電源開關，11、過濾網，12、絕緣保溫層，13、發熱結構，14、支撐固定板，15、葉輪，16、送風裝置，17、控制主板，18、開關器，19、內機殼，20、外機殼。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1—2，本實用新型提供一種技術方案：一種家用電吹風裝置，包括電吹風頭部2、電吹風尾部3、電吹風手柄5和電源線7，電吹風頭部2前端安裝有吹頭套1，電吹風尾部3連接電吹風頭部2，電吹風尾部3后設置有進風口4，電吹風手柄5上方安裝有電吹風頭部2和電吹風尾部3，電吹風手柄5下方固定有橡膠保護套6，電源線7穿過橡膠保護套6，電吹風手柄5側面設置有熱風調節開關8、冷風調節開關9和電源開關10，熱風調節開關8、冷風調節開關9和電源開關10的下方均設置有開關器18，電源線7連接控制主板17，控制主板17上設置有開關器18，開關器18上安裝有熱風調節開關8，電吹風頭部2前端內設置有過濾網11，過濾網11側面安裝有發熱結構13，發熱結構13為螺旋形結構，發熱結構13固定在支撐固定板14上，支撐固定板14內設置有葉輪15，葉輪15的直徑的范圍是9—12cm，葉輪15連接送風裝置16，電吹風頭部2外部為外機殼20，外機殼20和內機殼19內設置有絕緣保溫層12。

工作原理：在使用該家用電吹風裝置時，首先將吹頭套1安裝在電吹風頭部2上，將電源線7通電源，當需要進行吹頭的時，打開電源開關10，電器，需要冷風時啟動冷風調節開關9，通過開關器18進行開啟，控制主板17進行分工，送風裝置16將運行帶動葉輪15轉動，空氣通過進風口4進入，進行送風工作，可通過冷風調節開關9進行風速調節，當需要熱風時，開啟熱風調節開關8，發熱結構13進行快速加熱，進入的冷風帶走發熱結構13熱量，確保機器正常運行，這就是該家用電吹風裝置工作的整個過程。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
