本實用新型涉及容器，具體涉及一種具有餐盒功能的水壺。

背景技術：

在長距離旅行和野外行動中，需要攜帶的裝備很多，以實現行動中的飲食制備和安全宿營，所以需要攜帶的物品要小巧實用，最好是具有較多的功能；比如，軍人在野外駐訓和演習時，需要野外就餐，并且在長途奔襲中需要保有一定量的飲水和食物，所以多功能且小巧的炊具在這種情況下是最可靠的。

目前，較常見的飯盒為簡單的獨立式結構的飯盒，該飯盒功能有限，只能將飯和菜一起放置于盒子里面。隨著人們需求的不斷提高，出現了雙層飯盒，即在原來方形飯盒上增加了一層小盒，可根據用戶的需要將飯和菜分開放置，但是這類飯盒也只是用于盛放飯菜，功能單一，在條件簡陋的環境下，實用性非常有限。

技術實現要素：

針對上述缺陷，本實用新型的目的在于提出一種多功能水壺，該水壺具有飯盒功能，必要的情況下，可做吊鍋；此外，還具有方便使用的把手組件。

為達此目的，本實用新型采用以下技術方案：

一種多功能水壺，包括水壺，還包括飯盒和飯盒蓋，所述飯盒和飯盒蓋均為上端開口的容腔殼體；所述飯盒從外部套設于所述水壺的底部；所述飯盒蓋從外部套設于所述飯盒的底部。

進一步地，所述飯盒和飯盒蓋均安裝有把手組件，所述把手組件包括固定片和手柄，所述固定片固定于所述飯盒和飯盒蓋殼體，所述手柄鉸接于所述固定片。

所述手柄鉸接于豎向設置于所述固定片的鉸接孔；

所述手柄由一根具有彈性的線形零件彎折構成，包括手柄段和轉軸段；所述轉軸段在所述鉸接孔的上下端卡入所述鉸接孔，在所述鉸接孔內部位置非閉合；所述手柄段貼合于所述殼體，處于收藏位置；所述轉軸段從上下兩端夾緊于所述鉸接孔；

所述鉸接孔的上下兩端為斜邊設計，正視時所述鉸接孔呈梯形，所述梯形的頂邊朝向于所述收藏位置，形成自動導向結構。

進一步地，所述把手組件包括兩個所述鉸接孔和所述手柄，兩個所述鉸接孔和所述手柄的收藏位置位于所述固定片左右兩側。

較佳地，所述鉸接孔上下兩端，遠離所述殼體的一側設有限位槽，使得所述手柄在受力逐漸遠離所述殼體至所述限位槽時，卡入所述限位槽，而不會自動復位至收藏位置，所述手柄此時處于使用位置。

進一步地，所述飯盒的高度是水壺的二分之一，所述飯盒套設于所述水壺時，所述水壺外側的底部接觸所述飯盒內側的底部；

所述飯盒蓋的高度是所述飯盒的二分之一，所述飯盒蓋套設于所述飯盒時，所述飯盒的外側底部接觸所述飯盒蓋內側的底部；

所述飯盒蓋開口小于所述飯盒的開口，所述飯盒蓋反向扣合于所述飯盒，所述飯盒蓋開口容納于所述飯盒。

進一步地，所述飯盒兩側固定設有卡接環，所述卡接環用于吊掛所述飯盒。

較佳地，還包括吊鏈，所述吊鏈兩端固定設有卡接件，所述卡接件為卡鉤。

較佳地，所述水壺設有水壺蓋，所述水壺與所述水壺蓋之間設有一條連接鏈；所述水壺中部環繞設有凸緣；所述水壺俯視圖呈橢圓形，所述水壺整體為圓滑過度設計；所述水壺一側自下而上設有截面為弧形的凹面。

進一步地，所述飯盒開口邊緣為翻邊設計。

本實用新型的水壺具有飯盒功能，在功能增加的情況下，幾乎沒有增加整體的體積，并且飯盒設有把手組件，把手組件便于使用人員拿持，把手裝置具有自復位功能，不會自動轉動和飯盒發生摩擦和碰撞，從而避免發生噪音和磨損。

附圖說明

圖1是本實用新型的一個實施例的安裝結構圖；

圖2是本實用新型的一個實施例的飯盒結構示意圖；

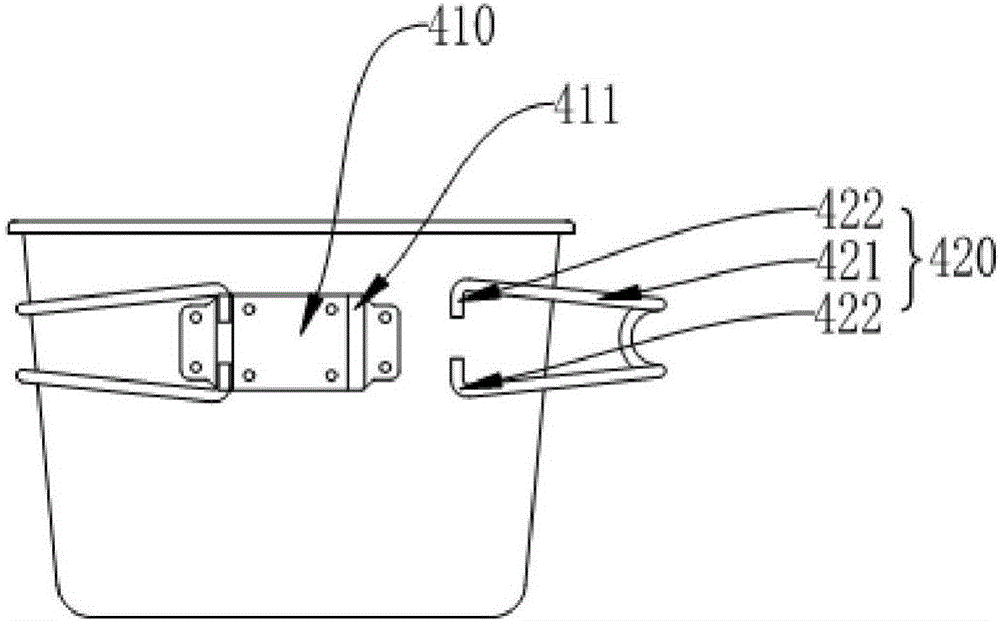

圖3是本實用新型的一個實施例的把手組件結構示意圖。

其中：水壺100、水壺蓋110、飯盒200、卡接環210、飯盒蓋300、把手組件400、固定片410、鉸接孔411、限位槽412、手柄420、柄段421、轉軸段422。

具體實施方式

下面結合附圖并通過具體實施方式來進一步說明本實用新型的技術方案。

如圖1-3所示，一種多功能水壺，包括水壺100，還包括飯盒200和飯盒蓋300，所述飯盒200和飯盒蓋300均為上端開口的容腔殼體；所述飯盒200從外部套設于所述水壺100的底部；所述飯盒蓋300從外部套設于所述飯盒100的底部。在不增加體積的情況下，使水壺100在具備盛水功能之后，還有盛裝食物的功能，更加方便。

其中，所述飯盒200和飯盒蓋300均安裝有把手組件400，所述把手組件400包括固定片410和手柄420，所述固定片410固定于所述飯盒200和飯盒蓋300殼體，所述手柄420鉸接于所述固定片410。把手組件400的安裝使飯盒200和飯盒蓋300具備了把手，從而更便于用戶手持，在使用中更方便。

其中，所述手柄420鉸接于豎向設置于所述固定片410的鉸接孔411；所述手柄420由一根具有彈性的線形零件彎折構成，包括手柄段421和轉軸段422；所述轉軸段422在所述鉸接孔411的上下端卡入所述鉸接孔411，在所述鉸接孔411內部位置非閉合；所述手柄段420貼合于所述殼體，處于收藏位置；所述轉軸段422從上下兩端夾緊于所述鉸接孔411；所述鉸接孔411的上下兩端為斜邊設計，正視時所述鉸接孔411呈梯形，所述梯形的頂邊朝向于所述收藏位置，形成自動導向結構；自動導向結構使得所述手柄420在自身彈性與導向結構的作用下處于收藏位置，當向所述手柄420施加作用力，使得所述手柄420沿所述鉸接孔411位轉軸段422轉動遠離殼體，所述手柄420沿所述鉸接孔411上下兩端的所述斜邊運動，從而使所述轉軸段422非閉合處克服彈力而打開；當撤銷施加的作用力時，所述手柄420在自身彈性與導向結構的作用下自動回彈至所述所述收藏位置；鉸接孔411兩端的坡度給了手柄420導向的作用，手柄420自身的彈性結合鉸接孔411兩端的坡度使手柄在不使用時貼合于飯盒200，不會輕易產生擺動，避免了把手擺動導致的噪音和磨損。

此外，所述把手組件400包括兩個所述鉸接孔411和所述手柄420，兩個所述鉸接孔411和所述手柄420的收藏位置位于所述固定片410左右兩側；兩個背向設置的手柄420在使用時更容易抓拿，并且兩個背向設置的手柄420在抓拿時也更穩。

此外，所述鉸接孔411上下兩端，遠離所述殼體的一側設有限位槽412，使得所述手柄420在受力逐漸遠離所述殼體至所述限位槽412時，卡入所述限位槽412，而不會自動復位至收藏位置，所述手柄420此時處于使用位置。手柄段421卡入限位槽412時，手柄420夾緊卡入限位槽412，則手柄段421不會自動復位，不易松動，更方便使用。

作為對上述技術的補充，所述飯盒200的高度是水壺100的二分之一，所述飯盒200套設于所述水壺100時，所述水壺100外側的底部接觸所述飯盒200內側的底部；所述飯盒蓋300的高度是所述飯盒200的二分之一，所述飯盒蓋300套設于所述飯盒200時，所述飯盒200的外側底部接觸所述飯盒蓋300內側的底部；所述飯盒蓋300開口小于所述飯盒200的開口，所述飯盒蓋300反向扣合于所述飯盒200，所述飯盒蓋300開口容納于所述飯盒200。飯盒蓋300也可作為容器，但是飯盒蓋300倒扣容納于飯盒200的設計是增加了飯盒蓋300的功能，飯盒200和飯盒蓋300組合使用可以燜煮食物，并且在保存食物時，可以將食物扣合于飯盒200和飯盒蓋300中。

其中，所述飯盒200兩側固定設有卡接環210，所述卡接環210用于吊掛所述飯盒200。卡接環210的作用是使飯盒200具有吊掛功能，在野外使用時，將飯盒200吊掛于火堆上烹煮食物是很方便的做法，此外，在鍋子很燙的情況下，卡接環210可以作為工具的著力點，用筷子或木棍將鍋子擔起來。

此外，還包括吊鏈，所述吊鏈兩端固定連接有卡接件。卡接件為卡鉤，卡鉤與卡接環210配合后可以緊緊卡在卡接環210，防止飯盒200自吊鏈脫落。

此外，所述水壺100設有水壺蓋300，所述水壺100與所述水壺蓋300之間設有一條連接鏈；所述水壺100中部環繞設有凸緣；所述水壺100俯視圖呈橢圓形，所述水壺100整體為圓滑過度設計；所述水壺100一側自下而上設有截面為弧形的凹面。圓滑過渡的設計使裝置整體更美觀，在攜帶時會減輕使用者硌到的感覺，水壺中部的凸緣使水壺中部的強度更高，在磕碰后不易產生形變；此外，凹面設計目的是提高人機功效，用戶在使用時，凹面貼合人體相比凸面貼合人體更舒適一些。

此外，所述飯盒200開口邊緣為翻邊設計。使用戶在使用飯盒200就餐時，避免被飯盒邊緣割傷，同時，翻邊設計使飯盒200的邊緣具有一定的結構強度，在磕碰后不容易產生形變。

以上結合具體實施例描述了本實用新型的技術原理。這些描述只是為了解釋本實用新型的原理，而不能以任何方式解釋為對本實用新型保護范圍的限制。基于此處的解釋，本領域的技術人員不需要付出創造性的勞動即可聯想到本實用新型的其它具體實施方式，這些方式都將落入本實用新型的保護范圍之內。
