本實用新型涉及手機周邊配件，具體是一種通用型可旋轉手機腕(臂)帶。

背景技術：

日常徒步或其他戶外活動時將手機腕(臂)帶系于手腕(臂)處，解放雙手，但現有產品存在諸多不足：(1)適用機型相對單一，適用范圍受限；(2)手機裝入臂袋內屏幕方向固定，無法實現多角度觸控瀏覽，拍照時需要將手機取出操作，使用不便；(3)接聽、撥打電話時需要取出手機，操作相對繁瑣，使用不便；(4)腕(臂)帶的綁帶部分尺寸固定，對于不同手腕(臂)粗細的人來說適用范圍受限。

技術實現要素：

為解決目前手機腕(臂)帶產品存在的缺陷，本實用新型提供一種通用型可旋轉手機腕(臂)帶。

本實用新型解決所述技術問題的技術方案是，設計一種通用型可旋轉手機腕(臂)帶，其特征在于，包括松緊帶、卡帶扣和旋轉機構，所述松緊帶和卡帶扣的一端分別安裝在旋轉機構底部的兩個相對的側面上，松緊帶的另一端可穿過卡帶扣的扣眼與松緊帶本體連接。手機固定于所述旋轉機構上，且可繞其底部進行0-180°旋轉。

本實用新型設計的手機腕(臂)帶，與現有技術相比，其有益效果在于：

1)適用性廣，通用大部分4寸-6寸大小機型，且?guī)g(shù)貼的松緊帶設計可適配不同粗細的手腕(臂)；

2)局部鏤空設計，充分考慮了將攝像孔位、功能按鍵等露出，使用方便；

3)通過手機腕(臂)帶中心的旋轉機構可實現手機屏幕的多角度觸控瀏覽，需要拍照時也無需將手機取出，直接旋轉到垂直角度拍照即可。

4)當需要接聽、撥打電話時也可以向下按旋轉上片然后旋轉，輕松取下手機(通過旋轉機構內部的旋轉上片、卡位、彈簧等部件實現)，操作簡單，使用方便。

附圖說明

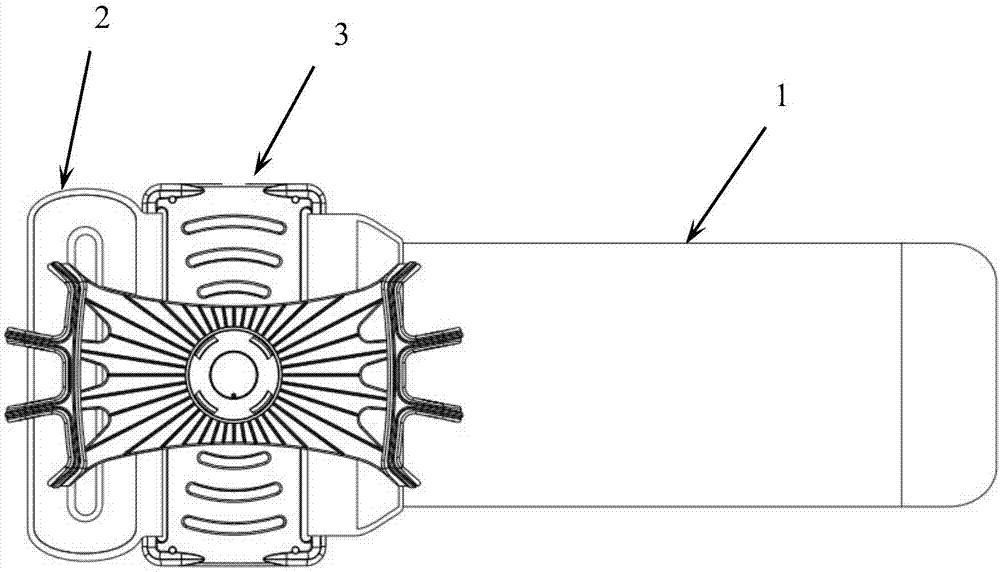

圖1為本實用新型一種實施例的結構示意圖。

圖2為本實用新型一種實施例的旋轉機構轉動90°時的結構示意圖。

圖3為本實用新型一種實施例的旋轉機構的爆炸圖。

具體實施方式

以下將結合附圖對本實用新型做進一步的說明，但不應以此來限制本實用新型的保護范圍。

為了方便說明和理解本實用新型的技術方案，以下所涉及的方位名詞，如上下、左右、前后，均以附圖所顯示的方位為準。

一種通用型可旋轉手機腕(臂)帶(簡稱手機腕(臂)帶，參見圖1-3)，包括松緊帶1、卡帶扣2和旋轉機構3，所述松緊帶1和卡帶扣2的一端分別安裝在旋轉機構3底部的兩個相對的側面上，松緊帶1的另一端可穿過卡帶扣2的扣眼與松緊帶1本體連接。手機固定于所述旋轉機構3上，且可繞其底部進行0-180°旋轉。

所述松緊帶1包括魔術貼毛面段11和魔術貼勾面段12，魔術貼勾面段12設置在松緊帶1的末端，且其末端的兩側為1/4圓弧倒角狀。

所述旋轉機構3包括圓扣31、彈力硅膠32、旋轉上片33、卡位34、彈簧35、旋轉底片36和防滑硅膠墊37。所述彈力硅膠32為兩端帶有向上表面中心彎曲的鏤空鉤狀、中間部位有通孔的結構，旋轉上片33的上端面的邊緣埋入彈力硅膠32內部，其下端與卡位34滑動連接；卡位34的下表面與彈簧35的上端接觸，彈簧35的下端設置在旋轉底片36上表面的凹槽內，該凹槽的中心處設置有與圓扣31的扣腳相匹配的扣眼，圓扣31的扣腳穿過旋轉上片33、彈力硅膠32、卡位34、彈簧35固定在旋轉底片36上，將卡位34、彈簧35緊固在旋轉底片36上，旋轉上片33與卡位34之間通過兩者邊緣處的凹凸卡齒配合滑動連接。防滑硅膠墊37安裝在旋轉底片36的底面上。

所述旋轉底片36的兩個相對側邊的邊緣處設置有長條形通孔，松緊帶2、卡帶扣2分別安裝在不同側邊的長條形通孔內。

所述旋轉底片36和防滑硅膠墊37的兩端設置有多條帶弧度的條狀透氣通孔，防滑硅膠墊37安裝在旋轉底片36上時，兩者的透氣通孔連通。

所述防滑硅膠墊37的上表面上設置有多個圓形小凸起，用于加強其與旋轉底片36之間的連接。

所述彈力硅膠32的兩端均為四根向上表面中心水平折彎的彈性定位肋條，四者的末端由一根水平肋條連接在一起。位于一、四位的彈性定位肋條較二、三位的彈性定位肋條的長度短，且四根彈性定位肋條之間的彈力硅膠本體均為鏤空狀，便于手機裝入時攝像孔位、功能按鍵等的露出。彈力硅膠的內表面上設置有以中間部位通孔為中心向四周呈發射狀的條形小凸起，便于手機裝入時對手機的固定。

本實用新型設計的手機腕(臂)帶通過長短不一的彈性定位肋條設計和硅膠材質的彈性張力使得其可實現在一定尺寸范圍內任意伸縮拉長，并將手機的四個角固定，從而適配不同機型；而且硅膠帶造型在固定手機的同時還充分考慮了將攝像孔位、功能按鍵等露出而設計了鏤空，使得手機即使裝入手機腕(臂)帶中仍然不會影響正常的操作使用；此外，通過手機腕(臂)帶中心的旋轉機構可實現手機屏幕的多角度觸控瀏覽，需要拍照時也無需將手機取出，直接旋轉到垂直角度拍照即可；當需要接聽、撥打電話時也可以向下按壓旋轉上片然后旋轉，旋轉上片與卡位脫離，輕松取下手機(通過旋轉機構內部的旋轉上片、卡位、彈簧等部件實現)，操作簡單，使用方便；并且，手機腕(臂)帶的松緊帶部分采用帶有魔術貼的設計，通過松緊帶的彈性張力可適配不同粗細的手腕(臂)，適用性廣。

根據上述說明書的揭示和教導，本實用新型所屬領域的技術人員還可以對上述實施方式進行變更和修改。因此，本實用新型并不局限于上面揭示和描述的具體實施方式，對本實用新型的一些修改和變更也應當落入本實用新型的權利要求的保護范圍內。此外，盡管本說明書中使用了一些特定的術語，但這些術語只是為了方便說明，并不對本實用新型構成任何限制。

本實用新型未述及之處適用于現有技術。
