本發明涉及一種雨傘用具，特別是一種容納濕雨傘防治水濺落的雨傘容納瓶。

背景技術：

目前市面上尚無很好的雨傘容納瓶，與本專利較為接近的是專利號CN202728764U專利，該專利的特點是瓶身內壁附有吸水瓶蓋海綿壁，但很難將海綿拿出絞干，不利于瓶身自己的去水快干，本發明能較大程度解決這一問題。

技術實現要素：

發明的目的是提供一種更有效地容納濕雨傘的瓶子，為了達到上述目的，本發明提供了一種雨傘容納瓶，所述雨傘容納瓶包括瓶身、蓋子、內膽，具體地：內膽可插入瓶身，內膽分為內膽上體、吸水體，吸水體固定在內膽上體上，吸水體材質為利于絞干的吸水海綿、織物等，內膽腔體可放入雨傘。

優選地，吸水體下方有質量塊。

優選地，吸水體下方有質量塊，質量塊下方還有用可折疊的吸水材料做的儲備吸水體。

優選地，瓶身與蓋子之間有系帶。

優選地，瓶身上有系帶。

優選地，瓶身上口至少有一個豁口。

本發明的有益效果

本發明可以更好地容納濕雨傘。

附圖說明

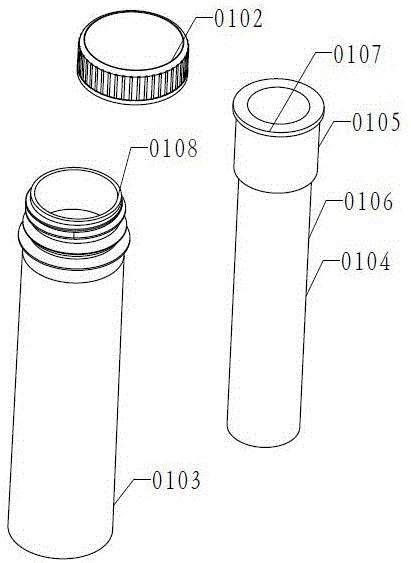

圖1是雨傘容納瓶0101的立體圖，圖2是雨傘容納瓶0101的分解圖，圖3是內膽0104的剖面圖，圖4是雨傘容納瓶0201的分解圖，圖5是內膽0204的剖面圖，圖6是內膽0304的立體圖，圖7是內膽0304的剖面圖，圖8是雨傘容納瓶0301立體圖，圖9是雨傘容納瓶0401的分解圖，圖10是內膽0404的剖面圖，圖11是雨傘容納瓶0501的立體圖，圖12是雨傘容納瓶0601的立體圖，圖13是瓶身0703的立體圖，圖14是雨傘容納瓶0701的立體圖。

具體實施方式

本發明提供了一種雨傘容納瓶，如圖1-3所示，所述雨傘容納瓶0101包括瓶身0103、蓋子0102、內膽0104，具體地：內膽0104可插入瓶身0103，內膽0104分為內膽上體0105和吸水體0106，吸水體0106的材質為可絞干的吸水材料如海綿、織物等，內膽腔體0113可放入雨傘，內膽上體0105上可以有插入瓶身0103后與瓶身上口0108貼合的邊沿0107，也可以將內膽上體0105做成與瓶身上口0108相互配合上大下小形狀，以防止內膽上體0105陷入瓶身0103，蓋子0102蓋上瓶身0103可實現密封。

本發明的另一種蓋子與瓶身密封的方式具體為雨傘容納瓶0401，如圖9-10所示，蓋子0402與瓶身0403為扣合密封方式，內膽0404分為內膽上體0405與吸水體0406，腔體0413中可放入雨傘，內膽0404放入瓶身0403時內膽上體0405上的邊沿0407與瓶身上口0408貼合。

本發明的另一種具體實時方式是如圖4-5所示的雨傘容納瓶0201，雨傘容納瓶0201是在雨傘容納瓶0101的基礎上改進，雨傘容納瓶0201由蓋子0202、瓶身0203、內膽0204組成，具體地：內膽0204不但包括內膽上體0205、吸水體0206，吸水體0206下方還有質量塊0209，豎直時可以更好地擴展腔體0213.

本發明的另一種具體實時方式是如圖6-8所示的雨傘容納瓶0301，雨傘容納瓶0301是在雨傘容納瓶0101、0201、0401的基礎上進行改進，具體地：內膽0304的吸水體0306下方有質量塊0309，質量塊0309的下面還有吸水體0310，吸水體0310的材質為可絞干可折疊的吸水材料，腔體0313中可放入雨傘。

本發明的另一種具體實時方式是如圖11所示的雨傘容納瓶0501，雨傘容納瓶0501是在雨傘容納瓶0101、0201、0301、0401的基礎上進行改進，具體地：蓋子0502與瓶身0503之間有系帶0515，以防止蓋子0502脫落。

本發明的另一種具體實時方式是如圖12所示的雨傘容納瓶0601，雨傘容納瓶0601是在雨傘容納瓶0101、0201、0301、0401、0501的基礎上進行改進，具體地：雨傘容納瓶0601上有系帶扣0614和系帶0611，可放便提拎。

本發明的另一種具體實時方式是如圖13-14所示的雨傘容納瓶0701，雨傘容納瓶0701是在雨傘容納瓶0101、0201、0301、0401、0501、0601的基礎上進行改進，具體地：瓶身0703的瓶身上口0708至少有一個豁口0712，以方便取出內膽，圖13顯示有兩個豁口0712，成軸對稱分布。

上述描述并不代表本發明的所有方式，凡是結構與本發明類似，具有相同或類似目的，且能夠達到相同技術效果的技術方案，都應在本發明的保護范圍內。
