本實用新型涉及旅行箱領域，尤其涉及一種干衣旅行箱。

背景技術：

人們在外出公干、旅游時，常用旅行箱裝載攜帶旅途中要使用的衣服等物品。人們在公干或旅游過程中，因為經常更換住宿地點，也因為國內大部分酒店都不配備良好的晾（曬）衣服的環境，以致每天換洗的衣物不能夠被很好地晾（曬）干，長此下來，換洗未干的衣物堆積在一起，容易發霉發臭，給人們的工作或旅游帶來煩惱。目前人們解決這個問題的辦法是用電吹風吹干濕衣物，然而吹干衣物所耗費的時間又給人們帶來新的煩惱。

技術實現要素：

鑒于人們外出公干旅游過程種所遭遇的干衣煩惱（問題），本實用新型的目的在于提供一種干衣旅行箱，旨在解決外出公干、旅行時，衣物不易干的問題。

本實用新型的技術方案如下：

一種干衣旅行箱，包括旅行箱箱體，其中，在旅行箱箱體外殼設有加熱裝置，加熱裝置設有電源接口，通過電源接口連接電源線對加熱裝置供電，在加熱裝置外部還設有電源開關及指示燈，通過所述電源開關控制加熱裝置的開啟或設置關閉延時時間，通過所述的指示燈指示加熱裝置的延時關閉時間。

所述的干衣旅行箱，其中，所述的加熱裝置內設置有發熱片和風扇，所述發熱片通電可以發熱，所述風扇可對旅行箱箱體內吹入氣流。

所述的干衣旅行箱，其中，所述發熱片表面設有防護網。

所述的干衣旅行箱，其中，在所述加熱裝置內設有內置電源轉換器，在所述加熱裝置的外部還設有USB供電插座，在接入電源供電時，通過內置電源轉換器降壓整流，通過所述的USB插座為手機等電器充電。

所述的干衣旅行箱，其中，所述旅行箱箱體內設有掛衣物的晾衣架。

所述的干衣旅行箱，其中，所述晾衣架為金屬架。

所述的干衣旅行箱，其中，所述晾衣架與旅行箱箱體可拆卸連接。

有益效果：本實用新型公開了一種干衣旅行箱，包括旅行箱箱體，其中，在旅行箱外殼設有加熱裝置，加熱裝置設有電源接口，通過電源接口連接電源線對加熱裝置供電；在加熱裝置外部還設有電源開關及指示燈，通過所述電源開關控制加熱裝置的開啟或設置關閉延時時間，通過所述的指示燈指示加熱裝置的延時關閉時間；在加熱裝置的外部還設有USB供電插座，通過所述的USB插座為手機等電器充電。人們在外出公干或旅游過程中，可以使用本實用新型所述的干衣旅行箱，對衣物進行烘干，結構簡單，操作簡便。

附圖說明

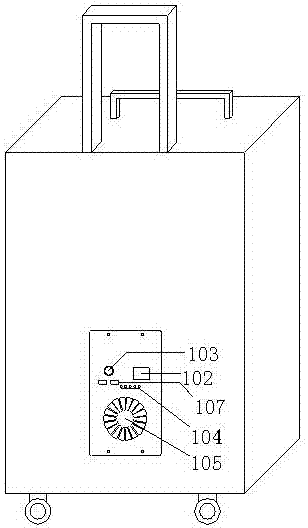

圖1為本實用新型所述的干衣旅行箱的正視圖。

圖2為本實用新型所述的干衣旅行箱的后視圖。

具體實施方式

本實用新型提供一種干衣旅行箱，為使本實用新型的目的、技術方案及效果更加清楚、明確，以下對本實用新型進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

請參閱圖1和圖2，圖1為所述干衣旅行箱的正視圖，圖2為后視圖，一種干衣旅行箱，包括旅行箱箱體，其中，在旅行箱箱體外殼設有加熱裝置101，加熱裝置101設有電源接口102，通過電源接口102連接電源線對加熱裝置101供電，在加熱裝置101外部還設有電源開關103及指示燈104，通過所述電源開關103控制加熱裝置101的開啟或設置關閉延時時間，通過所述的指示燈104指示加熱裝置101的延時關閉時間。本實用新型公開了一種干衣旅行箱，能夠針對外出公干、旅行時衣物不容易干的問題，具體的，在旅行箱箱體外殼設有加熱裝置，在旅行箱外部設有電源接口，電源接口連接電源線對加熱裝置供電，并且，通過電源開關控制加熱裝置的開啟或關閉，對旅行箱箱體內的衣服進行加熱烘干，通過所述的指示燈指示加熱裝置的延時關閉時間，結構簡單，并且效率高。

進一步的，所述的干衣旅行箱，其中，所述的加熱裝置101內設有風扇105，發熱片（圖中未標出），所述風扇105可對旅行箱箱體內吹入氣流，發熱片通過加熱氣流烘干箱體內衣物。

進一步的，所述的干衣旅行箱，其中，所述發熱片表面設有防護網106。本實用新型所述干衣旅行箱，所述發熱片表面優選設置有防護網，保護發熱片不被人體或衣物直接接觸。

進一步的，所述的干衣旅行箱，其中，在所述加熱裝置內設有內置電源轉換器（圖中未標出），在所述加熱裝置101的外部還設有USB供電插座107，在接入電源供電時，通過內置電源轉換器降壓整流，通過所述的USB插座107為手機等電器充電。本實用新型所述干衣旅行箱，所述加熱裝置外部優選設有USB供電插座，在加熱裝置內設有內置電源轉換器，類似于臺式電腦，接入電源后，通過USB供電插座可對接入的手機等進行充電，為用戶提供便利，并且本實用新型較佳實施例優選多個USB供電插座，可滿足多個電子產品的充電。

進一步的，所述的干衣旅行箱，其中，所述旅行箱箱體內設有掛衣物的晾衣架108。

所述的干衣旅行箱，其中，所述晾衣架108為金屬架。

所述的干衣旅行箱，其中，所述晾衣架108與旅行箱箱體可拆卸連接。本實用新型所述干衣旅行箱，優選所述晾衣架與旅行箱箱體可拆卸連接，以便不干衣時，不影響旅行箱正常功能使用。本實用新型一較佳實施例，所述晾衣架可選用日字形架，在干衣旅行箱上設有導槽，通過導槽可拆卸連接。

綜上所述，本實用新型公開了一種干衣旅行箱，包括旅行箱箱體，其中，在旅行箱外殼設有加熱裝置，加熱裝置設有電源接口，通過電源接口連接電源線對加熱裝置供電；在加熱裝置外部還設有電源開關及指示燈，通過所述電源開關控制加熱裝置的開啟或設置關閉延時時間，通過所述的指示燈指示加熱裝置的延時關閉時間；在加熱裝置的外部還設有USB供電插座，通過所述的USB插座為手機等電器充電。人們在外出公干或旅游過程中，可以使用本實用新型所述的干衣旅行箱，對衣物進行烘干，結構簡單，操作簡便。

應當理解的是，本實用新型的應用不限于上述的舉例，對本領域普通技術人員來說，可以根據上述說明加以改進或變換，所有這些改進和變換都應屬于本實用新型所附權利要求的保護范圍。
