本實用新型涉及一種燙發杠。

背景技術：

隨著時代的進步，越來越多的人喜歡新的發型，經常需要進行燙發作業，因此燙發杠必不可少；然而現有的燙發杠往往發熱較慢，且不夠輕便，難以滿足消費者的需求。

技術實現要素：

為了克服現有技術的不足，本實用新型的目的在于提供一種燙發杠，通過PI發熱片發熱，并經由導熱件將熱能傳遞到頭發，從而進行燙發作業。

本實用新型的目的采用以下技術方案實現：

一種燙發杠，包括PI發熱片、導熱件、第一端蓋和第二端蓋，導熱件由鋁制成，且該導熱件包括中空的腔室，PI發熱片位于該腔室內，第一端蓋封蓋于導熱件的一端，第二端蓋封蓋于導熱件的另一端，第二端蓋設有電源接口，PI發熱片經由電源接口與電源電連接。

優選的，所述PI發熱片與導熱件緊貼配合。

優選的，所述第二端蓋朝向PI發熱片的表面設有指示燈。

優選的，所述指示燈為LED燈。

優選的，還包括一電阻，該電阻與LED燈串聯連接。

優選的，還包括微處理器和溫度傳感器，且溫度傳感器、指示燈均與微處理器信號連接。

相比現有技術，本實用新型的有益效果在于：

通過電源接口將PI發熱片與電源電連接，可以實現PI發熱片快速發熱，從而為用戶提供快速燙發服務。

附圖說明

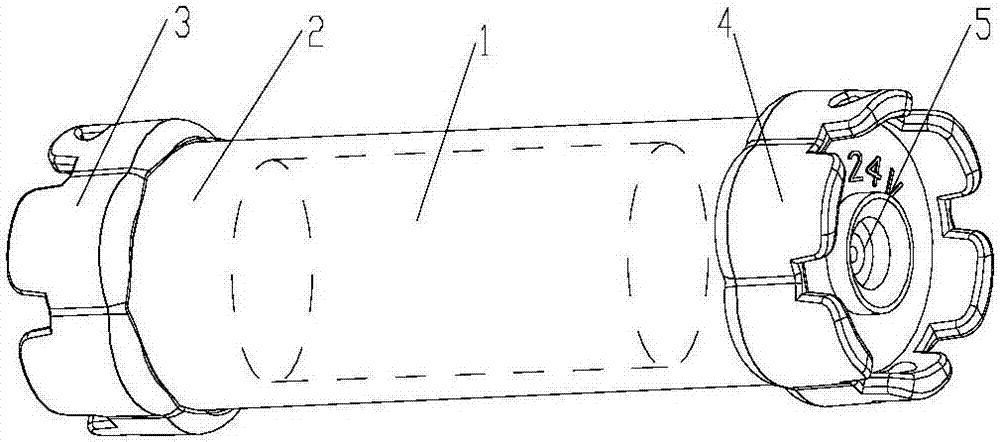

圖1為本實用新型一種燙發杠的立體圖；

圖2為本實用新型一種燙發杠的主視圖；

圖3為本實用新型一種燙發杠隱藏了導熱件后的爆炸圖；

圖4為本實用新型的第二端蓋的立體圖；

圖中：1、PI發熱片；2、導熱件；3、第一端蓋；4、第二端蓋；5、電源接口；6、指示燈；7、電阻；8、導線。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

如圖1～4所示，一種燙發杠，包括PI發熱片1、導熱件2、第一端蓋3和第二端蓋4，導熱件2由鋁制成，且該導熱件2包括中空的腔室(未示出)，PI發熱片1位于該腔室內，第一端蓋3封蓋于導熱件2的一端，第二端蓋4封蓋于導熱件2的另一端，第二端蓋4設有電源接口5，PI發熱片1經由電源接口5與電源電連接。

用戶將燙發杠固定到頭發上，并且將該燙發杠與電源連接，由于PI發熱片1經由導線8并通過電源接口5與電源電連接，PI發熱片1開始發熱；同時由于PI發熱片1位于導熱件2的腔室內，因此PI發熱片1發出的熱量傳遞到導熱件2，導熱件2與頭發直接接觸，從而進行燙發作業；燙發完成后，關閉電源，取下燙發杠即可。

其中，PI(聚酰亞胺)具有升溫快和密度低的特點，因此PI發熱片1發熱迅速，升溫較快，并且重量較輕；當該燙發杠固定在用戶的頭發上時，可以迅速進行燙發作業且不會增加用戶的負擔；導熱件2由鋁制成，具有良好的導熱性能，重量較輕且成本較低。

如圖1和圖2所示，導熱件2優選為圓筒形，PI發熱片1位于導熱件2的腔室內且與導熱件2緊貼配合，因此可以更好的將熱量迅速傳遞到導熱件2，提高了工作效率。

如圖3～4所示，第二端蓋4朝向PI發熱片1的表面設有指示燈6，優選為LED燈，當該燙發杠與電源連接時，LED燈發光，表示該燙發杠正處于工作狀態；為了使該LED燈不會因為電流過大而燒毀，該燙發杠還包括一電阻7，該電阻7與LED燈串聯連接，具有分壓作用，從而起到保護LED燈的目的。

同時，該燙發杠還包括微處理器(未示出)和溫度傳感器(未示出)，且溫度傳感器、指示燈6均與微處理器信號連接，溫度傳感器優選為熱敏電阻；當PI發熱片1通電時，微處理器向指示燈6發出信號，指示燈6發出綠色光；當PI發熱片1處于加熱狀態時，溫度傳感器檢測到PI發熱片1的溫度處于上升狀態，并且向微處理器發出信號，微處理器接收到信號并進行處理后向指示燈6發出信號，指示燈6發出綠色光且不停閃爍，且溫度越高，閃爍的頻率越快；當PI發熱片1的溫度超過預設溫度時，指示燈6發出紅色光且不停閃爍；當PI發熱片1的溫度保持恒定時，指示燈6發出藍色光且并不閃爍；當PI發熱片完成燙發程序時，指示燈6熄滅。此外，微處理器還設有按鍵(未示出)，觸發該按鍵后，PI發熱片1的溫度保持恒定；當然，也可以通過微處理器設定加熱的時間和保溫的時間，以利于對用戶的燙發操作。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
