本發明涉及醫療器械技術領域，具體為一種多功能傳染病防治裝置。

背景技術：

傳染病是人類日常生活面對的一種棘手的疾病，由于其傳染性一方面能夠增加疾病的傳播率，另一方面其傳染性相對于其他疾病增加了人們的恐慌，然而目前醫護人員在進行疾病治療或防治時沒有針對傳染病進行使用的防治面罩，都是使用常規口罩，這樣大大增加了疾病傳播的幾率，也給醫護人員的健康帶來極大的危害，給防止疾病的傳播和治療帶來了更大的難度；并且常規口罩添加有多層殺菌層，使得醫護人員呼吸不暢。

技術實現要素：

本發明要解決的技術問題是克服現有的缺陷，提供一種多功能傳染病防治裝置，將殼體通過粘帶固定在醫護人員身上，減輕罩體的重量，并調高了防護效果；通過導氣軟管從氣囊中吸氣，避免醫護人員因戴口罩產生胸悶的現象，并且加熱器和溫度傳感器配合使用，提高了醫護人員佩戴口罩的舒適性，可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種多功能傳染病防治裝置，包括殼體和罩體，所述罩體的左側面前后兩端對稱設有掛耳，罩體的右側面的中心位置設有進氣口和出氣口，罩體的出氣口和第一單向氣閥的進氣口連通，罩體的進氣口和第二單向氣閥的出氣口連通。

所述殼體的前側面設有粘帶，殼體內部的后側面上部固定有單片機和控制開關，殼體內部的后側面中部固定有蓄電池，殼體的內部底面從左到右依次固定有氣囊、空氣凈化箱和變頻氣泵，氣囊的出氣口和第二單向氣閥的進氣口通過導氣軟管連通，導氣軟管上設有空氣流量傳感器，氣囊的進氣口和變頻氣泵出氣口通過導管連通，變頻氣泵進氣口和空氣凈化箱的出氣口通過導管連通，空氣凈化箱的進氣口上設有進氣管，進氣管貫穿殼體并延伸至殼體的外部，單片機分別與空氣流量傳感器、控制開關和蓄電池電連接，控制開關與變頻氣泵電連接。

作為本發明的一種優選技術方案，所述空氣凈化箱的內部右側從左到右依次設有hepa過濾膜層、銀離子殺菌層和防塵層，空氣凈化箱的內部后側面左端設有溫度傳感器，空氣凈化箱的內部底面左側設有加熱器，加熱器與控制開關電連接。

作為本發明的一種優選技術方案，所述空氣凈化箱的左側設有出氣口，空氣凈化箱的右側設有進氣口。

作為本發明的一種優選技術方案，所述空氣凈化箱的內部上表面左側固定有紫外線燈，紫外線燈與控制開關電連接。

作為本發明的一種優選技術方案，所述殼體的上表面設有按鈕開關，按鈕開關和單片機電連接。

與現有技術相比，本發明的有益效果是：本多功能傳染病防治裝置，將殼體通過粘帶固定在醫護人員身上，減輕罩體的重量，并調高了防護效果；通過導氣軟管從氣囊中吸氣，避免醫護人員因戴口罩產生胸悶的現象，并且加熱器和溫度傳感器配合使用，提高了醫護人員佩戴口罩的舒適性。

附圖說明

圖1為本發明右視結構示意圖；

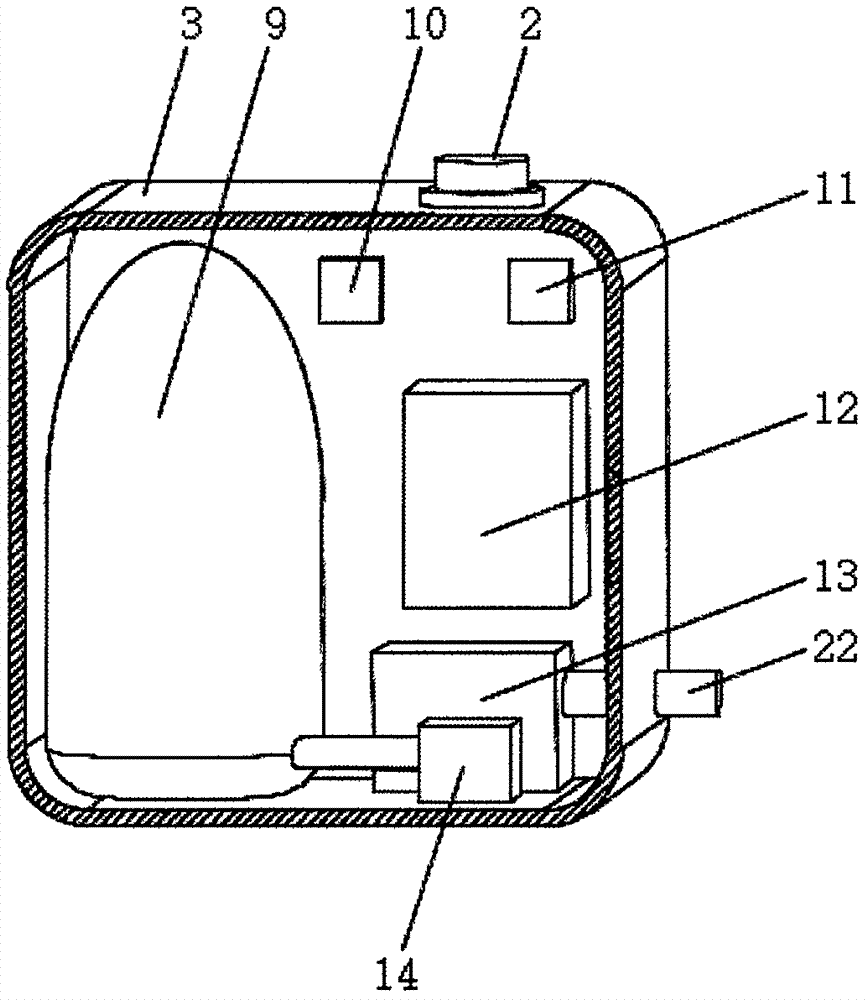

圖2為本發明殼體結構示意圖；

圖3為本發明空氣凈化箱結構示意圖。

圖中：1粘帶、2按鈕開關、3殼體、4空氣流量傳感器、5導氣軟管、6掛耳、7罩體、8第一單向氣閥、9氣囊、10單片機、11控制開關、12蓄電池、13空氣凈化箱、14變頻氣泵、15加熱器、16溫度傳感器、17紫外線燈、18hepa過濾膜層、19銀離子殺菌層、20防塵層、21第二單向氣閥、22進氣管。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：一種多功能傳染病防治裝置，包括殼體3和罩體7，罩體7的左側面前后兩端對稱設有掛耳6，罩體7的右側面的中心位置設有進氣口和出氣口，罩體7的出氣口和第一單向氣閥8的進氣口連通，罩體7的進氣口和第二單向氣閥21的出氣口連通。

殼體3的前側面設有粘帶1，殼體3的上表面設有按鈕開關2，殼體3內部的后側面上部固定有單片機10和控制開關11，殼體3內部的后側面中部固定有蓄電池12，殼體3的內部底面從左到右依次固定有氣囊9、空氣凈化箱13和變頻氣泵14，氣囊9的出氣口和第二單向氣閥21的進氣口通過導氣軟管5連通，導氣軟管5上設有空氣流量傳感器4，氣囊9的進氣口和變頻氣泵14出氣口通過導管連通，變頻氣泵14進氣口和空氣凈化箱13的出氣口通過導管連通，空氣凈化箱13的進氣口上設有進氣管22，進氣管22貫穿殼體3并延伸至殼體3的外部，空氣凈化箱13的內部右側從左到右依次設有hepa過濾膜層18、銀離子殺菌層19和防塵層20，空氣凈化箱13的內部后側面左端設有溫度傳感器16，空氣凈化箱13的內部底面左側設有加熱器15，熱器15和溫度傳感器16配合使用，提高了醫護人員佩戴口罩的舒適性，空氣凈化箱13的內部上表面左側固定有紫外線燈17，空氣凈化箱13的左側設有出氣口，空氣凈化箱13的右側設有進氣口，將殼體3通過粘帶1固定在醫護人員身上，減輕罩體7的重量，并調高了防護效果，通過導氣軟管5從氣囊9中吸氣，避免醫護人員因戴口罩產生胸悶的現象，單片機10分別與空氣流量傳感器4、控制開關11、按鈕開關2和蓄電池12電連接，控制開關11分別與紫外線燈17、加熱器15和變頻氣泵14電連接。

在使用時：醫護人員通過粘帶1將殼體3固定在身上，將罩體7通過掛耳6帶上，按壓按鈕開關2，單片機10接收到按鈕開關2傳輸來的信號，單片機10通過控制開關11控制變頻氣泵14工作，變頻氣泵14將外部空氣抽到空氣凈化箱13中凈化殺菌和加熱后，潔凈的空氣經變頻氣泵14進入到氣囊9中，醫護人員吸氣時，通過導氣軟管5從氣囊9中吸氣，空氣流量傳感器4將通過導氣軟管5的氣體流量傳輸?shù)絾纹瑱C(jī)10，當單片機10檢測到氣囊9中的氣體體積低于設定值時，單片機10通過控制開關11控制變頻氣泵14提高功率。

本發明，將殼體3通過粘帶1固定在醫護人員身上，減輕罩體7的重量，并調高了防護效果；通過導氣軟管5從氣囊9中吸氣，避免醫護人員因戴口罩產生胸悶的現象，并且加熱器15和溫度傳感器16配合使用，提高了醫護人員佩戴口罩的舒適性。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由述附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種多功能傳染病防治裝置，包括殼體和罩體，所述罩體的左側面前后兩端對稱設有掛耳，罩體的右側面的中心位置設有進氣口和出氣口，罩體的出氣口和第一單向氣閥的進氣口連通，罩體的進氣口和第二單向氣閥的出氣口連通，所述殼體的前側面設有粘帶，殼體內部的后側面上部固定有單片機和控制開關，殼體內部的后側面中部固定有蓄電池，殼體的內部底面從左到右依次固定有氣囊、空氣凈化箱和變頻氣泵，將殼體通過粘帶固定在醫護人員身上，減輕罩體的重量，并調高了防護效果；通過導氣軟管從氣囊中吸氣，避免醫護人員因戴口罩產生胸悶的現象，并且加熱器和溫度傳感器配合使用，提高了醫護人員佩戴口罩的舒適性。

技術研發人員：岳乃余;譚瑞臻;鄧文琦
受保護的技術使用者：岳乃余
技術研發日：2017.04.28
