本發明涉及竹編工藝品技術領域，具體涉及一種含竹編結構女式手提包及其制備工藝。

背景技術：

中國是產竹的大國，中國的竹林面積約占世界竹林面積的四分之一，中國竹的品種有500多種，約占世界竹類的二分之一。

竹編就是將竹子剖成篾，編織的各種生產、生活用品、藝術品和收藏品，人們統稱為竹編，傳統竹編工藝主要分為：平面竹編、立體竹編和混合竹編三大類；經過長時間改進和發展，后來發展成為以下五種竹編工藝：一、仿編法，按照編成的成品，依序照著編；二、改編法：按已有的樣，用不同的方式或花樣，編出大小不一，高低不等，粗細不同的新的竹編制品；三、心編法：按心里的設計樣，依序編出成品；四、坐標填充圖數編法和五、看圖編織法。

竹編有著悠久的歷史，在中國，自從有了人類的足跡，就有了竹和竹編的應用。從古人定居生活開始就用竹材搭棚避雨，用竹做成弓箭打獵，用竹編成籬笆圈養幼禽和動物。有了農耕文化，古人就用竹編制成工具運用到生產和生活中。

竹編的應用和傳承源遠流長，當歷史進入21世紀的時候，竹制品和竹編藝術品的60多個門類，將滲透到人類文明的每一個角落。人們為保護青山綠水而大量的種竹、伐竹、用竹，享受綠色、環保、低碳的美好社會環境。

將中國傳統的竹編藝術，不斷地創新出適應新時代人民生活所需的藝術品和生活用品，是當代竹編大師和藝術家們的責任和義務，將竹編制品開拓進與人們的生活息息相關的物件中，如公文包、手提包等制品中，即美觀大方，又輕便實用，受到了廣大消費者的青睞，具有較大的應用市場和應用價值。

技術實現要素：

本發明提供一種采用十字形編織工藝編織的結構簡單，可手提、單肩背或斜挎的含竹編結構女式手提包。

本發明一種含竹編結構女式手提包，它包括竹編結構、皮質結構、拉鏈和手提帶，所述竹編結構鑲嵌在所述女式手提包正反面皮質結構上；所述女式手提包包體前后兩側的竹編結構上對稱設置有皮質扣，所述手提帶通過皮質扣與包體相連；所述女式手提包內側對稱設置有肩帶扣，所述肩帶扣上連接有金屬環；所述女式手提包包體底部對稱設置有4個金屬腳釘；所述女式手提包包體內還包括內層，所述內層與所述女式手提包包體左右兩側的皮質結構縫合形成褶皺結構，所述內層開口處設置有拉鏈，所述女式手提包內層通過拉鏈閉合。

進一步的，上述一種含竹編結構女式手提包，所述金屬環呈d字形狀。

進一步的，上述一種含竹編結構女式手提包，所述內層為多層結構。

進一步的，上述一種含竹編結構女式手提包，所述手提帶呈空心圓柱體結構。

本發明還提供一種含竹編結構女式手提包的制備工藝。

所述含竹編結構女式手提包的制備工藝，包括以下步驟：

a、竹編結構的編織；

b、皮質結構的制作：選用人造革或真皮革，按照所需形狀進行剪切；

c、內層的制作：根據包的形狀和大小，選用布料或皮料進行內層縫制，并在內層開口處縫上拉鏈，拉鏈上含有拉頭；所述內層與所述女式手提包包體左右兩側的皮質結構縫合形成褶皺結構；

d、手提帶的制作：選取長度、寬度合適，與皮質結構材料一致的帶子，縫合制成空心圓柱體結構的手提帶；

e、包的制作：按照所需形狀，將上述剪切的人造革或真皮革縫制成包形狀，在包體前后兩側對稱縫制皮質扣，手提帶通過皮質扣與包體相連，并在女式手提包內側對稱設置肩帶扣，所述肩帶扣上連接有d字型金屬環；并在包的底部四角位置對稱安裝4個金屬腳釘。

進一步的，上述含竹編結構女式手提包的制備工藝，所述竹編結構的制備過程包括以下步驟：

s1、竹子的選擇：選擇竹筍長成成竹后100天內的單竹或慈竹；

s2、竹篾的制作：具體包括以下子步驟，

s21、分筒鋸竹，保證竹表皮不會撕裂；

s22、將竹筒的表面進行刮青處理，得到表面光潔無毛絨的竹筒；

s23、按照編織要求，分層啟出用篾層；

s3、化學處理：按照質量比，取硼砂:硼酸:水=2.4:3.6:100，常溫下將硼酸和硼砂溶解于水，得到化學處理液，將用篾層放置于化學處理液中浸泡24～48h，取出自然晾干，得到竹篾；

s4、刮篾處理：按照竹纖維脈絡走向，將s3化學處理后的竹篾進行拋光處理，得到光潔的篾條；

s5、染色處理：將硫酸或硝酸與水，按照質量比1:100，混合配制成酸液，取部分s4刮篾處理后的篾條，將要染色篾條部分或全部浸于酸液中，浸泡10～15min，然后置于飽和石灰水溶液中浸泡30～40min，取出，用清水沖洗，干燥，即得古銅色篾條；

s6、編織：將s5得到的古銅色篾條，與s4得到的篾條，采用等寬雙篾雙色十字形編織工藝編織成所需結構，即得。

進一步的，上述含竹編結構女式手提包的制備工藝，所述等寬雙篾雙色十字形編織工藝具體包括以下步驟：

a、取數根s4得到的寬度相同的篾條和s5得到的寬度相同的古銅色篾條，分別編號為篾條組ⅰ、篾條組ⅱ；

b、取多組篾條組ⅰ和篾條組ⅱ，按照一組篾條在上，一組篾條在下的交織編法，將兩組篾條組編織成雙色十字形交疊結構；

c、重復a、b步驟，根據需要長度和寬度，按照撿一壓一的方式進行編織，得到竹編結構。

進一步的，上述含竹編結構女式手提包的制備工藝，所述竹編結構的編織具體為：取兩組篾條組ⅰ和兩組篾條組ⅱ；將兩組篾條組ⅰ平行放置，第一組篾條組ⅱ依次從第一組篾條組ⅰ的上部和第二組篾條組ⅰ的下部穿過，第二組篾條組ⅱ依次從第一組篾條組ⅰ的下部和第二組篾條組ⅰ的上部穿過。

本發明含竹編結構女式手提包結構簡單，采用皮質結構為主體結構，皮質結構中鑲嵌有多色交替竹編結構，可以減少皮質結構用材量，降低生產成本，保護了生態，增加了皮包美感，減輕了包重量，其制備工藝簡單，編制方法獨特，竹編結構材料易得，篾條在制備過程中，采用化學工藝處理，得到的篾條能夠防腐、防蟲、防麻斑，不易折斷，不變色，抗拉強度增加，韌性更高，包包更加耐久實用；染色工藝采用酸處理著色工藝，可以根據顏色深淺需要，靈活控制染色時間，竹篾不易褪色，具有較大的市場價值和應用前景。

附圖說明

圖1為本發明含竹編結構女式手提包的立體結構示意圖；

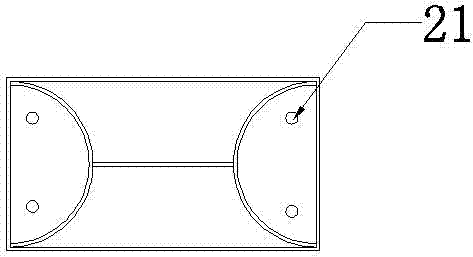

圖2為本發明含竹編結構女式手提包底部結構示意圖；

圖3為本發明含竹編結構女式手提包的等寬雙篾雙色十字形編織工藝示意圖；

圖4為本發明含竹編結構女式手提包的竹編結構示意圖；

圖中，1-竹編結構，2-皮質結構，3-拉鏈，4-手提帶，5-肩帶扣，11-篾條組ⅰ，12-篾條組ⅱ，21-金屬腳釘，22-褶皺結構，31-拉頭，41-皮質扣，51-金屬環。

具體實施方式

下面結合具體實施例進一步詳細描述本發明的技術方案，但本發明的保護范圍不局限于以下所述。

實施例1

如圖1、圖2所示，一種含竹編結構女式手提包，它包括竹編結構1、皮質結構2、拉鏈3和手提帶4，所述竹編結構1鑲嵌在所述女式手提包正反面皮質結構2上；所述女式手提包包體前后兩側的竹編結構1上對稱設置有皮質扣41，所述手提帶4通過皮質扣41與包體相連；所述女式手提包內側對稱設置有肩帶扣5，所述肩帶扣5上連接有金屬環51；所述女式手提包包體底部對稱設置有4個金屬腳釘21；所述女式手提包包體內還包括內層，所述內層與所述女式手提包包體左右兩側的皮質結構2縫合形成褶皺結構22，所述內層開口處設置有拉鏈3，所述女式手提包內層通過拉鏈3閉合。

進一步的，所述金屬環51呈d字形狀。

進一步的，所述內層為多層結構。

進一步的，所述手提帶4呈空心圓柱體結構，方便手提。

上述含竹編結構女式手提包的制備工藝，包括以下步驟：

a、竹編結構1的編織；

b、皮質結構2的制作：選用人造革或真皮革，按照所需形狀進行剪切；

c、內層的制作：根據包的形狀和大小，選用布料或皮料進行內層縫制，并在內層開口處縫上拉鏈3，拉鏈3上含有拉頭31；所述內層與所述女式手提包包體左右兩側的皮質結構2縫合形成褶皺結構22；

d、手提帶4的制作：選取長度、寬度合適，與皮質結構2材料一致的帶子，縫合制成空心圓柱體結構的手提帶4；

e、包的制作：按照所需形狀，將上述剪切的人造革或真皮革縫制成包形狀，在包體前后兩側對稱縫制皮質扣41，手提帶4通過皮質扣41與包體相連，并在女式手提包內側對稱設置肩帶扣5，所述皮質扣5上連接有金屬環51，金屬環51上可以連接單肩帶，用于將女式手提包單間背或者斜挎；并在包的底部四角位置對稱安裝4個金屬腳釘21，減少包體與桌面等的接觸機會，避免包體磨損，增加包體使用壽命。

進一步的，所述竹編結構1的制備過程包括以下步驟：

s1、竹子的選擇：選擇竹筍長成成竹后100天內的竹材；所述竹材優選為單竹或慈竹，選擇的竹材要具有竹質柔軟、拉力強、不易折斷等特點；

s2、竹篾的制作：具體包括以下子步驟，

s21、分筒鋸竹，挪過伸長節，鋸出真實厚度，鋸口要平，保證竹表皮不會撕裂；

s22、將竹筒的表面進行刮青處理，刮出厚度一致，得到表面光潔無毛絨的竹筒；

s23、按照編織要求，分層啟出用篾層；

s3、化學處理：按照質量比，取硼砂:硼酸:水=2.4:3.6:100，常溫下將硼酸和硼砂溶解于水，得到化學處理液，將用篾層放置于化學處理液中浸泡24～48h，取出自然晾干，得到竹篾；采用上述化學工藝處理后的篾條，不含雜色，不易折斷，能夠防腐、防蟲、防麻斑的產生，大大提高了篾條的抗拉強度和韌性；

s4、刮篾處理：按照竹纖維脈絡走向，將s3化學處理后的竹篾進行拋光處理，得到光潔的篾條；在啟篾的過程中會有少許的竹纖維隨竹篾的啟開而分離出游絲吸附在篾層上，為了使實用的竹篾光潔如緞，生產過程中常用利刀刮篾的方法，刮出潔凈、發亮、透明的用篾層；刮篾的方法：用鋒鋼做成專用刮篾刀，磨出鋒利的刃口，用表面覆膜的書本等綁在腿上，作刮篾的底墊；刮篾是先重后輕，開始幾刀用力重一些，每次平直地從頭刮到尾，一起拉通，最好中途不停刀。雙面刮篾的次數基本一致，后幾刀用力要輕，不刮出竹絨為準，是竹篾在底墊和刀刃中滑過，起到為竹篾拋光的作用，得到潔凈、光亮的用篾層；

s5、染色處理：將硫酸或硝酸與水，按照質量比1:100，混合配制成酸液，取部分s4刮篾處理后的篾條，將要染色篾條部分或全部浸于酸液中，浸泡10～15min，然后置于飽和石灰水溶液中浸泡30～40min，取出，用清水沖洗，干燥，即得古銅色篾條；使用強酸對竹制品進行化學處理，可以使竹制品呈現古銅色，經過這種著色處理的竹篾、竹粒制成的產品，古色古香，富有民族風味；浸泡時間以及酸液的濃度應視所需要的著色的程度、竹材的使用目的、竹材在處理容器中入浸等情況而做出適當的增減；

s6、編織：將s5得到的古銅色篾條，與s4得到的篾條，采用等寬雙篾雙色十字形編織工藝（見圖3所示）編織成所需結構，即得。

進一步的，所述等寬雙篾雙色十字形編織工藝具體包括以下步驟：

a、取數根s4得到的寬度相同的篾條和s5得到的寬度相同的古銅色篾條，分別編號為篾條組ⅰ11、篾條組ⅱ12；

b、取多組篾條組ⅰ11和篾條組ⅱ12，按照一組篾條在上，一組篾條在下的交織編法，將兩組篾條組編織成雙色十字形交疊結構；

c、重復a、b步驟，根據需要長度和寬度，按照撿一壓一的方式進行編織，得到竹編結構1（見圖4所示）。

進一步的，所述竹編結構1的編織具體為：取兩組篾條組ⅰ11和兩組篾條組ⅱ12；將兩組篾條組ⅰ11平行放置，第一組篾條組ⅱ12依次從第一組篾條組ⅰ11的上部和第二組篾條組ⅰ11的下部穿過，第二組篾條組ⅱ12依次從第一組篾條組ⅰ11的下部和第二組篾條組ⅰ11的上部穿過，并收緊4組篾條，使得最終得到的竹編結構緊密，篾條與篾條之間沒有間隙。

本發明含竹編結構女式手提包的正反兩側對稱連接有兩個手提帶，手提包設置成多層結構，內層與包體兩側的皮質結構縫制形成褶皺結構，不僅增加了包的美感，而且可以增加包的容納度，且在包的內部兩側也對稱設置有單肩扣，并在單肩扣上連有金屬環，可以方便、簡單的連接包單肩帶，用以將包單肩背或者斜挎，大大提高了包的舒適度和方便性，具有很高的應用價值和市場價值。

以上所述僅是本發明的優選實施方式，應當理解本發明并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本發明的精神和范圍，則都應在本發明所附權利要求的保護范圍內。
