本發明涉及戒指首飾種蠟機。

背景技術：

戒指的制造過程首先是在戒指模具盒內進行注臘，然后形成一個戒指形狀且帶有一個根把的戒指蠟，在將戒指蠟a2人工焊接在蠟棒a1上，形成蠟樹，如圖2和圖3所示。然后再將臘樹放入桶內，灌入石膏，凝固后，烘烤將臘融化掉，石膏內便形成很多戒指形狀的空腔，從而再注入銀水或銅水，最后形成戒指。

其中，把戒指蠟焊接在蠟棒上這道工序叫種蠟；目前種蠟的作業都是人工完成，不僅效率低，而且對人體的健康非常不利，焊接蠟的時候冒出的煙塵會使得人體器官受到一定損傷。

技術實現要素：

本發明的目的在于克服以上所述的缺點，提供戒指首飾種蠟機。

為實現上述目的，本發明的具體方案如下：戒指首飾種蠟機，包括有主機架，以及固定在主機架上的用于種蠟的種蠟機構。所述種蠟機構包括有一延長桿以及驅動延長桿旋轉的第一電機，所述延長桿自由端用于固定蠟棒；還包括有用于將延長桿沿延長桿軸向移動的移動機構；還包括有用于將戒指蠟傳輸至種蠟區域的傳輸機構；還包括有用于將戒指蠟的根部融化以及粘到蠟棒上的焊接結構。

其中，所述移動機構包括有固定架，固定架固定第一電機，還包括有用于將固定架沿著沿延長桿軸向移動的移動組合。

其中，所述移動組合包括有與固定架螺接的螺桿、以及驅動螺桿旋轉的第二電機；還包括有沿延長桿軸向設置的導軌，固定架與導軌滑動連接。

其中，還包括有底架，所述導軌固定在底架上，所述第二電機固定在底架外側面。

其中，所述延長桿自由端設有用于固定蠟棒的固定座。

其中，傳輸機構包括有傳輸帶，傳輸帶上設于多組戒指蠟固定結構。

其中，戒指蠟固定結構包括有兩個第一擋板，以及位于兩個第一擋板之間的兩個第二擋板，每個第二擋板與相鄰的第一擋板之間連接有壓縮彈簧。

其中，焊接結構包括有焊頭，以及驅動焊頭前進和退回的第一氣缸；還包括有夾頭，以及驅動夾頭上升以及下降的第二氣缸。

其中，夾頭包括有第一夾片和第二夾片，第一夾片外側面設有通電線圈，第一夾片內側面設有磁鐵，第一夾片和第二夾片之間設有彈簧。

其中，還包括有用于將夾頭前進和后退的第三氣缸。

本發明的有益效果為：通過機械結構的巧妙設計，將種蠟工作從人工變成機械，提高種蠟效率，降低污染，防止人體傷害。

附圖說明

圖1是本發明的主視圖；

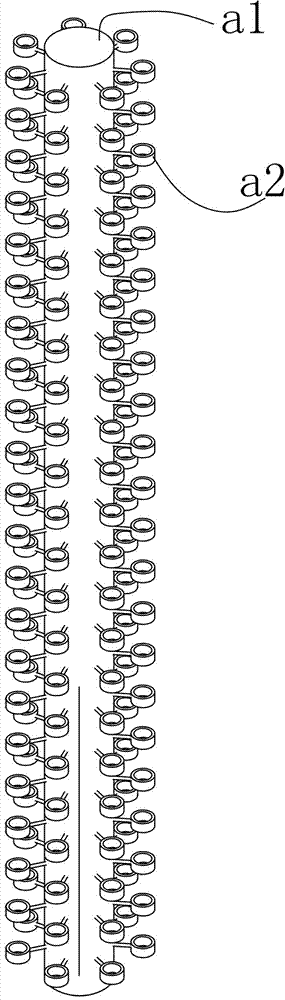

圖2是蠟樹的模型圖；

圖3是圖2的局部放大圖；

圖4是本發明的種蠟機構的立體圖；

圖5是本發明的局部放大圖；

圖1至圖5中的附圖標記說明：

b1-主機架；

11-延長桿；12-第一電機；13-固定架；14-螺桿；15-導軌；16-底架；17-第二電機；18-固定座；

21-傳輸帶；22-第一擋板；23-第二擋板；

31-第一氣缸；32-焊頭；33-夾頭；34-第二氣缸；

a1-蠟棒；a2-戒指蠟。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步詳細的說明，并不是把本發明的實施范圍局限于此。

如圖1至圖5所示，本實施例所述的戒指首飾種蠟機，包括有主機架b1，以及固定在主機架上的用于種蠟的種蠟機構。

所述種蠟機構包括有一延長桿11以及驅動延長桿11旋轉的第一電機12，所述延長桿11自由端用于固定蠟棒a1；還包括有用于將延長桿11沿延長桿11軸向移動的移動機構；還包括有用于將戒指蠟a2傳輸至種蠟區域的傳輸機構；還包括有用于將戒指蠟a2的根部融化以及粘到蠟棒a1上的焊接結構。通過機械結構的巧妙設計，將種蠟工作從人工變成機械，提高種蠟效率，降低污染，防止人體傷害。

具體的，第一電機12為步進電機，第一電機12帶動延長桿11以及蠟棒a1可以按照一定角度旋轉，這個可以根據戒指的實際大小來確定每次旋轉角度，移動機構可以在戒指蠟a2種滿一圈后，將延長桿11以及蠟棒a1后退一格，后退距離可以根據戒指的實際寬度來確定。種一個戒指蠟a2，蠟棒a1旋轉一個角度，種滿一圈后，蠟棒a1退一個距離，按照這個方式，直至將戒指蠟a2種滿。

本實施例所述的戒指首飾種蠟機，所述移動機構包括有固定架13，固定架13固定第一電機12，還包括有用于將固定架13沿著沿延長桿11軸向移動的移動組合。本實施例所述的戒指首飾種蠟機，所述移動組合包括有與固定架13螺接的螺桿14、以及驅動螺桿14旋轉的第二電機17；還包括有沿延長桿11軸向設置的導軌15，固定架13與導軌15滑動連接。具體的，第二電機17旋轉螺桿14，固定架13會沿著導軌15進行滑動，從而帶動第一電機12的后退。第二電機17也為伺服電機或者步進電機。

本實施例所述的戒指首飾種蠟機，還包括有底架16，所述導軌15固定在底架16上，所述第二電機17固定在底架16外側面。底價呈u形，可以用于固定上述結構。

本實施例所述的戒指首飾種蠟機，所述延長桿11自由端設有用于固定蠟棒a1的固定座18。固定座18可以設有夾子，能方便將蠟棒a1插接在里面。

本實施例所述的戒指首飾種蠟機，傳輸機構包括有傳輸帶21，傳輸帶21上設于多組戒指蠟a2固定結構。本實施例所述的戒指首飾種蠟機，戒指蠟a2固定結構包括有兩個第一擋板22，以及位于兩個第一擋板22之間的兩個第二擋板23，每個第二擋板23與相鄰的第一擋板22之間連接有壓縮彈簧。具體的，可以將戒指蠟a2夾在兩個第二擋板23之間。結構簡單，方便有效。

本實施例所述的戒指首飾種蠟機，焊接結構包括有焊頭32，以及驅動焊頭32前進和退回的第一氣缸31；還包括有夾頭33，以及驅動夾頭33上升以及下降的第二氣缸34。本實施例所述的戒指首飾種蠟機，夾頭33包括有第一夾片和第二夾片，第一夾片外側面設有通電線圈，第一夾片內側面設有磁鐵，第一夾片和第二夾片之間設有彈簧。

具體焊接動作為，在傳輸帶21上，讓戒指蠟a2的根部朝上放置。首先第一氣缸31推動焊頭32前移，達到戒指蠟a2的上方，夾頭33夾住戒指蠟a2的本體，然后夾頭33夾住戒指蠟a2本體后通過第二氣缸34向上運動，讓戒指蠟a2的根把的尾端與焊頭32接觸，融化戒指蠟a2的根部，然后第一氣缸31驅動焊頭32后退，第二氣缸34繼續將戒指蠟a2向上驅動，推動到蠟棒a1上，然后松開夾頭33，恢復的原位置。蠟棒a1旋轉，進行下一個戒指蠟a2的種植過程。

本實施例所述的戒指首飾種蠟機，還包括有用于將夾頭33前進和后退的第三氣缸。可以讓夾頭33能夠后退，適合大戒指的種植作業。第三氣缸的動力輸出端可以直接連接在第二氣缸34本體上。

以上所述僅是本發明的一個較佳實施例，故凡依本發明專利申請范圍所述的構造、特征及原理所做的等效變化或修飾，包含在本發明專利申請的保護范圍內。

技術特征：

技術總結
本發明公開了戒指首飾種蠟機，包括有主機架，以及固定在主機架上的用于種蠟的種蠟機構,所述種蠟機構包括有一延長桿以及驅動延長桿旋轉的第一電機，所述延長桿自由端用于固定蠟棒；還包括有用于將延長桿沿延長桿軸向移動的移動機構；還包括有用于將戒指蠟傳輸至種蠟區域的傳輸機構；還包括有用于將戒指蠟的根部融化以及粘到蠟棒上的焊接結構；通過機械結構的巧妙設計，將種蠟工作從人工變成機械，提高種蠟效率，降低污染，防止人體傷害。

技術研發人員：凌企芳
受保護的技術使用者：東莞質研工業設計服務有限公司
技術研發日：2017.06.27
技術公布日：2017.09.01
