本發明涉及一種鞋墊，特別涉及一種健步輕運動鞋墊。

背景技術：

“健步輕運動”是指體能消耗少、技術要求低，時間要求松的運動方式，在“健步輕運動”的理念下，步行、跳舞、慢跑、養養花花草草的園藝活動、爬樓梯、登山都被涵蓋其中。規律性的、適宜的“輕運動”可以減少自由基的生成和增強機體抗氧化系統清除自由基的能力，“輕運動”還可以促進心廊管功能的改善，有效地減少心血管疾病等。對于“健步輕運動”來說，穿鞋的舒適性非常關鍵，但是，人們往往重視鞋子的作用，而忽視鞋墊的作用。鞋墊是應用非常普遍的日常用品，按作用分，鞋墊可分為保健鞋墊、功能鞋墊和常規鞋墊。傳統鞋墊的結構是多層布料縫制而成或者是多層皮革壓制而成，其具有一定的柔軟度和緩沖減震作用，基本符合平常散步穿鞋的需求。但是，傳統鞋墊具有如下缺失：其一、傳統鞋墊減震、護足作用較差，運動時，腳部前掌及后跟底部沖擊力大，傳統鞋墊難以吸收行走、運動過程中對足部骨骼產生的沖擊力，難以保護足底骨骼、踝關節和膝關節；其二、傳統鞋墊透氣性差，容易滋生細菌、真菌，易產生腳氣等足部問題；其三、傳統鞋墊對扁平足無改善作用；其四、傳統鞋墊無按摩保健理療作用。其五、傳統鞋墊無包裹足部的作用，不能預防運動過程中的關節位移。

技術實現要素：

本發明要解決的技術問題是針對上述現有技術的不足，提供一種減震護足作用強、透氣性好、能改善扁平足、能按摩保健、能包裹足部的健步輕運動鞋墊。

為解決上述技術問題，本發明的技術方案是：一種健步輕運動鞋墊，包括鞋墊本體，從鞋墊本體的前端至后端，依次包括鞋墊前掌、鞋墊墊心、鞋墊中腰及鞋墊后跟，所述鞋墊前掌的上側設置有若干條縱橫交錯的排氣溝槽，所述鞋墊前掌的下側設有前掌減震墊；所述鞋墊墊心的上側設有卵型凸面；所述鞋墊中腰及鞋墊后跟的外側部分別設有往上翹起的外緣；所述鞋墊中腰的對應于人體足弓部內側的位置設有拱起部，所述鞋墊中腰的下側設置有包裹鞋墊中腰的彈性墊片；所述鞋墊后跟的中部下側設有后跟減震墊。

作為對本發明的進一步闡述：

優選地，所述鞋墊前掌的上側設置有4～6條橫向的排氣溝槽及2～3條橫向的排氣溝槽；所述彈性墊片包括對應于人體足弓部內側的第一彈性墊片及對應于人體足弓部外側的第二彈性墊片，所述第一彈性墊片及第二彈性墊片的下側分別設置彈性肋條。

優選地，所述鞋墊本體從上至下依次包括竹炭纖維層、第一pu聚氨酯泡棉層及第二pu聚氨酯泡棉層；所述第一pu聚氨酯泡棉層的上側設置有若干下凹區及突起，并往上頂起竹炭纖維層，使鞋墊本體的上側形成所述的排氣溝槽、卵型凸面及拱起部；所述第二pu聚氨酯泡棉層的下側設有前容置腔、中容置腔及后容置腔，所述前掌減震墊鑲于前容置腔內，所述彈性墊片鑲于中容置腔內，所述后跟減震墊鑲于后容置腔內。

優選地，所述竹炭纖維層的厚度為0.3～0.6mm，所述第一pu聚氨酯泡棉層的厚度為3.0～6.0mm，所述第二pu聚氨酯泡棉層的厚度為3.2～6.2mm，所述前掌減震墊的厚度為3.0～4.5mm，所述彈性墊片的厚度為4.5～8.5mm，后跟減震墊的厚度為3.0～4.5mm。

優選地，所述彈性墊片為pu聚氨酯泡棉彈性墊片。

第一pu聚氨酯泡棉層包括純聚氨酯層以及含有藥粉的聚氨酯軟泡層，所述聚氨酯軟泡層為聚氨酯發泡材料，藥粉為絲瓜絡粉和沉香粉，絲瓜絡粉和沉香粉的重量比為10-20：1。

所述聚氨酯軟泡層由如下原料反應發泡制成的：聚醚多元醇100份，異佛爾酮二異氰酸酯10～15份，水2～3份，硅油0.5～3份，催化劑0.2～1份，發泡劑0.5～1份，交聯劑0.5～1份。

聚氨酯軟泡層的制備方法為：將相應重量份數的聚醚多元醇和異佛爾酮二異氰酸酯加入混合器中攪拌均勻，加熱升溫至35～38攝氏度，將相應份數的其它原料加入到混合器中，高速攪拌6～8秒鐘后倒入模具發泡并固化后，得到相應的聚氨酯軟泡層。

所述聚醚多元醇的羥值為50～90mgkoh/g，分子量為8000～10000，所述硅油為bf-2370和b-4900兩種質量比為2-5：1的混合物；

所述催化劑為n,n-二甲氨基乙基-n-甲基氨基乙醇和乙酰丙酮鋯質量比為0.5-1：1的混合物。

所述發泡劑為正庚烷；交聯劑為乙二胺、三甘醇和二丙（撐）二醇三種混合物。

所述第二pu聚氨酯泡棉層為沉香樹皮纖維粉、聚醚多元醇和二異氰酸酯以及助劑原料發泡而成。

所述第二pu聚氨酯泡棉層的原料為：聚醚多元醇100份，沉香樹皮纖維粉1～2份，異佛爾酮二異氰酸酯10～15份，水2～3份，硅油0.5～3份，催化劑0.2～1份，發泡劑0.5～1份，硅烷偶聯劑0.5～1份。

第二pu聚氨酯泡棉層的制備方法為：將相應重量份數的聚醚多元醇、沉香樹皮纖維粉、硅烷偶聯劑和異佛爾酮二異氰酸酯加入混合器中攪拌均勻，加熱升溫至35～38攝氏度，將相應份數的其它原料加入到混合器中，高速攪拌6～8秒鐘后倒入模具發泡并固化后，得到相應的聚氨酯軟泡層。

所述聚醚多元醇的羥值為50～90mgkoh/g，分子量為8000～10000，所述硅油為bf-2370和b-4900兩種質量比為2-6：1的混合物；

所述催化劑為n,n-二甲氨基乙基-n-甲基氨基乙醇和乙酰丙酮鋯質量比為0.1-1：1的混合物。

所述發泡劑為正庚烷。

本發明的有益效果是：其一、由于鞋墊前掌的下側設有前掌減震墊，鞋墊后跟的中部下側設有后跟減震墊，因此，鞋墊彈性好，可有效吸收消防作戰訓練過程中對足部骨骼產生的沖擊力，保護足底骨骼、踝關節和膝關節，具有優秀的減震護足作用；其二、鞋墊的竹炭纖維層具有吸濕透氣、抑菌抗菌、綠色環保的特點，透氣性好，并且，由于鞋墊前掌的上側設置有若干條縱橫交錯的排氣溝槽，足底的濕氣可從排氣溝槽中縱向或橫向排出，極大地提高了透氣性；其三、由于鞋墊墊心的上側設有卵型凸面，鞋墊中腰的對應于人體足弓部內側的位置設有拱起部，因此，既能起到按摩足底的作用，又能貼合足弓，能防治扁平足；其四、由于鞋墊中腰及鞋墊后跟的外側部分別設有往上翹起的外緣，能包裹足部，預防運動過程中的關節位移，防止發生外翻、崴腳情況，有效降低足關節意外受傷的風險。

貼近竹炭纖維層的第一pu聚氨酯泡棉層包括純聚氨酯層以及含有藥粉的聚氨酯軟泡層，聚氨酯軟泡層緊貼竹炭纖維，提高了鞋墊使用的舒適性，并且增加藥粉使其抗菌性能增強。

第一pu聚氨酯泡棉層和第二pu聚氨酯泡棉層制備方法獨特，耐磨的同時保持了較高的彈性。

附圖說明

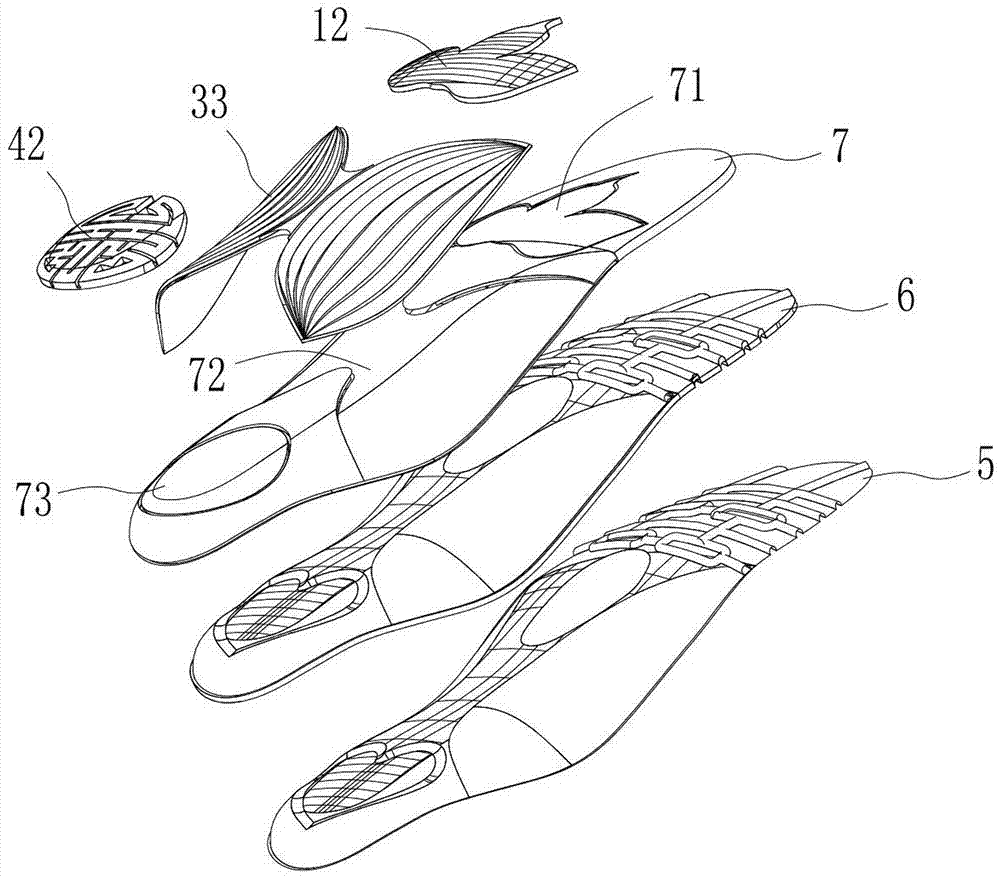

圖1為本發明的分散結構示意圖之一。

圖2為本發明的分散結構示意圖之二。

圖3為本發明的上側整體結構示意圖。

圖4為本發明的下側整體結構示意圖。

圖中：100.鞋墊本體；1.鞋墊前掌；11.排氣溝槽；12.前掌減震墊；2.鞋墊墊心；3.鞋墊中腰；31、41.外緣；32.拱起部；33.彈性墊片；331.第一彈性墊片；332.第二彈性墊片；4.鞋墊后跟；42.后跟減震墊；5.竹炭纖維層；6.第一pu聚氨酯泡棉層；7.第二pu聚氨酯泡棉層；71.前容置腔；72.中容置腔；73.后容置腔。

具體實施方式

下面結合附圖對本發明的結構原理和工作原理作進一步詳細說明。

如圖1～圖4所示，本發明為一種健步輕運動鞋墊，包括鞋墊本體100，從鞋墊本體100的前端至后端，依次包括鞋墊前掌1、鞋墊墊心2、鞋墊中腰3及鞋墊后跟4，所述鞋墊前掌1的上側設置有若干條縱橫交錯的排氣溝槽11，所述鞋墊前掌1的下側設有前掌減震墊12；所述鞋墊墊心2的上側設有卵型凸面21；所述鞋墊中腰3及鞋墊后跟4的外側部分別設有往上翹起的外緣31、41；所述鞋墊中腰3的對應于人體足弓部內側的位置設有拱起部32，所述鞋墊中腰3的下側設置有包裹鞋墊中腰的彈性墊片33；所述鞋墊后跟4的中部下側設有后跟減震墊42。

如圖1～圖4所示，所述鞋墊前掌1的上側設置有4～6條橫向的排氣溝槽11及2～3條橫向的排氣溝槽11；所述彈性墊片33包括對應于人體足弓部內側的第一彈性墊片331及對應于人體足弓部外側的第二彈性墊片332，所述第一彈性墊片331及第二彈性墊片332的下側分別設置彈性肋條。

如圖3和圖4所示，所述鞋墊本體100從上至下依次包括竹炭纖維層5、第一pu聚氨酯泡棉層6及第二pu聚氨酯泡棉層7；所述第一pu聚氨酯泡棉層6的上側設置有若干下凹區及突起，并往上頂起竹炭纖維層5，使鞋墊本體100的上側形成所述的排氣溝槽11、卵型凸面21及拱起部32；所述第二pu聚氨酯泡棉層7的下側設有前容置腔71、中容置腔72及后容置腔73，所述前掌減震墊12鑲于前容置腔71內，所述彈性墊片33鑲于中容置腔72內，所述后跟減震墊42鑲于后容置腔73內。竹炭纖維層具有吸濕透氣、抑菌抗菌、冬暖夏涼、綠色環保的特點；第一pu聚氨酯泡棉層及第二pu聚氨酯泡棉層具有環保易降解、透氣、除臭、排汗作用。此外，所述第一pu聚氨酯泡棉層、第二pu聚氨酯泡棉層內均混合有黑色微粒狀活性炭，透氣作用更強。

如圖3和圖4所示，所述竹炭纖維層5的厚度為0.3～0.6mm，優選為0.42～0.48mm；所述第一pu聚氨酯泡棉層6的厚度為3.0～6.0mm，優選為4.3～4.7mm；所述第二pu聚氨酯泡棉層7的厚度為3.2～6.2mm，優選為4.3～4.7mm；所述前掌減震墊12的厚度為3.0～4.5mm，優選為3.5～4.1mm；所述彈性墊片33的厚度為4.5～8.5mm，優選為4.5～5.2mm；后跟減震墊42的厚度為3.0～4.5mm，優選為3.5～4.1mm。

在上述技術方案中，所述彈性墊片33為pu聚氨酯泡棉彈性墊片。

以下為對本發明健步輕運動鞋墊的步態測試和關節損傷實驗數據：

1、健步輕運動鞋墊提供了一個良好的步態，對有著足外翻和后足疾病的人，對步態的改善有著44%以上的改善，在長時間活動中減少肌肉疲勞。

2、在行走時，健步輕運動鞋墊減少了踝關節的損傷，并且減少了15.8%的踝關節震動，對踝關節震動的減少可以降低在長時間活動中的關節疼痛，如走路、跑步等。

3、在行走時，健步輕運動鞋墊減少了膝關節的損傷，并且減少了21.5%的踝關節震動，對踝關節震動的減少可以降低在長時間活動中的關節疼痛，如走路、跑步等。

4、在行走時，健步輕運動鞋墊減少了腰部區域的損傷，并且減少了8.2%的肘關節震動，對腰部區域震動的減少可以降低在長時間活動腰部區域疼痛的風險，如走路、跑步等。

以下為材料與制造工藝的具體實施例。

實施例1

第一pu聚氨酯泡棉層的聚氨酯軟泡層各原料分別稱取重量為：聚醚多元醇10kg，異佛爾酮二異氰酸酯1kg，水0.2kg，硅油1kg，催化劑0.06kg，發泡劑0.08kg，交聯劑0.06kg。

聚氨酯軟泡層的制備方法為：將相應重量份數的聚醚多元醇和異佛爾酮二異氰酸酯加入混合器中攪拌均勻，加熱升溫至35～38攝氏度，將相應份數的其它原料加入到混合器中，高速攪拌6～8秒鐘后倒入模具發泡并固化后，得到相應的聚氨酯軟泡層。然后加入絲瓜絡50g粉和3g沉香粉，制得含有藥粉的聚氨酯軟泡層。

用常用普通方法制得純聚氨酯層。

第二pu聚氨酯泡棉層的原料分別稱取重量為：：聚醚多元醇10kg，沉香樹皮纖維粉0.1kg，異佛爾酮二異氰酸酯1.5kg，水0.25kg，硅油0.06kg，催化劑0.03kg，發泡劑0.08kg，硅烷偶聯劑0.08kg。

第二pu聚氨酯泡棉層的制備方法為：將相應重量份數的聚醚多元醇、沉香樹皮纖維粉、硅烷偶聯劑和異佛爾酮二異氰酸酯加入混合器中攪拌均勻，加熱升溫至35～38攝氏度，將相應份數的其它原料加入到混合器中，高速攪拌6～8秒鐘后倒入模具發泡并固化后，得到相應的聚氨酯軟泡層。

實施例2

第一pu聚氨酯泡棉層的聚氨酯軟泡層各原料分別稱取重量為：聚醚多元醇10kg，異佛爾酮二異氰酸酯1.5kg，水0.3kg，硅油2kg，催化劑0.08kg，發泡劑0.06kg，交聯劑0.05kg。

聚氨酯軟泡層的制備方法為：將相應重量份數的聚醚多元醇和異佛爾酮二異氰酸酯加入混合器中攪拌均勻，加熱升溫至35～38攝氏度，將相應份數的其它原料加入到混合器中，高速攪拌6～8秒鐘后倒入模具發泡并固化后，得到相應的聚氨酯軟泡層。然后加入絲瓜絡50g粉和4g沉香粉，制得含有藥粉的聚氨酯軟泡層。

用常用普通方法制得純聚氨酯層。

第二pu聚氨酯泡棉層的原料分別稱取重量為：：聚醚多元醇10kg，沉香樹皮纖維粉0.1kg，異佛爾酮二異氰酸酯1.2kg，水0.3kg，硅油0.06kg，催化劑0.03kg，發泡劑0.08kg，硅烷偶聯劑0.08kg。

第二pu聚氨酯泡棉層的制備方法為：將相應重量份數的聚醚多元醇、沉香樹皮纖維粉、硅烷偶聯劑和異佛爾酮二異氰酸酯加入混合器中攪拌均勻，加熱升溫至35～38攝氏度，將相應份數的其它原料加入到混合器中，高速攪拌6～8秒鐘后倒入模具發泡并固化后，得到相應的聚氨酯軟泡層。

實施例3

第一pu聚氨酯泡棉層的聚氨酯軟泡層各原料分別稱取重量為：聚醚多元醇10kg，異佛爾酮二異氰酸酯1.5kg，水0.4kg，硅油1.5kg，催化劑0.06kg，發泡劑0.08kg，交聯劑0.06kg。

聚氨酯軟泡層的制備方法為：將相應重量份數的聚醚多元醇和異佛爾酮二異氰酸酯加入混合器中攪拌均勻，加熱升溫至35～38攝氏度，將相應份數的其它原料加入到混合器中，高速攪拌6～8秒鐘后倒入模具發泡并固化后，得到相應的聚氨酯軟泡層。然后加入絲瓜絡50g粉和3g沉香粉，制得含有藥粉的聚氨酯軟泡層。

用常用普通方法制得純聚氨酯層。

第二pu聚氨酯泡棉層的原料分別稱取重量為：：聚醚多元醇10kg，沉香樹皮纖維粉0.1kg，異佛爾酮二異氰酸酯1.2kg，水0.4kg，硅油0.08kg，催化劑0.05kg，發泡劑0.08kg，硅烷偶聯劑0.08kg。

第二pu聚氨酯泡棉層的制備方法為：將相應重量份數的聚醚多元醇、沉香樹皮纖維粉、硅烷偶聯劑和異佛爾酮二異氰酸酯加入混合器中攪拌均勻，加熱升溫至35～38攝氏度，將相應份數的其它原料加入到混合器中，高速攪拌6～8秒鐘后倒入模具發泡并固化后，得到相應的聚氨酯軟泡層。

實施例4

第一pu聚氨酯泡棉層的聚氨酯軟泡層各原料分別稱取重量為：聚醚多元醇10kg，異佛爾酮二異氰酸酯1.4kg，水0.5kg，硅油1.8kg，催化劑0.06kg，發泡劑0.08kg，交聯劑0.06kg。

聚氨酯軟泡層的制備方法為：將相應重量份數的聚醚多元醇和異佛爾酮二異氰酸酯加入混合器中攪拌均勻，加熱升溫至35～38攝氏度，將相應份數的其它原料加入到混合器中，高速攪拌6～8秒鐘后倒入模具發泡并固化后，得到相應的聚氨酯軟泡層。然后加入絲瓜絡50g粉和3g沉香粉，制得含有藥粉的聚氨酯軟泡層。

用常用普通方法制得純聚氨酯層。

第二pu聚氨酯泡棉層的原料分別稱取重量為：：聚醚多元醇10kg，沉香樹皮纖維粉0.1kg，異佛爾酮二異氰酸酯1.2kg，水0.4kg，硅油0.08kg，催化劑0.05kg，發泡劑0.08kg，硅烷偶聯劑0.08kg。

第二pu聚氨酯泡棉層的制備方法為：將相應重量份數的聚醚多元醇、沉香樹皮纖維粉、硅烷偶聯劑和異佛爾酮二異氰酸酯加入混合器中攪拌均勻，加熱升溫至35～38攝氏度，將相應份數的其它原料加入到混合器中，高速攪拌6～8秒鐘后倒入模具發泡并固化后，得到相應的聚氨酯軟泡層。

實施例5的第一pu聚氨酯泡棉層和第二pu聚氨酯泡棉層均為普通常用材料制成。

將以上實施例1-5制得的第一pu聚氨酯泡棉層和第二pu聚氨酯泡棉層組裝成鞋墊，通過鞋底耐磨測試儀測試結果為實施例1-5耐磨性相當，但實施例1-4腳感更加柔軟，舒適性高，并且長期穿用抗菌效果好，在穿用后37℃溫箱中放置72小時，檢測細菌含量每平方厘米3個以下，而實施例5的檢測結果在35個每平方厘米。實施例1-4的透氣性優于實施例5。

以上所述，僅是本發明較佳實施方式，凡是依據本發明的技術方案對以上的實施方式所作的任何細微修改、等同變化與修飾，均屬于本發明技術方案的范圍內。
