本申請是申請日為2014年05月06日，申請號為201480017619.1，發明名稱為“具有焊接鞋面的鞋類物品”的申請的分案申請。

相關申請的交叉引用

本申請是于2012年11月29日公布的schaefer等人的美國專利申請公開號2012/0297643的部分繼續申請(cip)，其要求2011年5月27日提交的美國臨時專利申請第61/460,776號的優先權。這兩個申請的全部公開內容在此通過引用并入本文。

本發明大體涉及用于鞋類物品的材料結構，并且更特別涉及用于鞋類物品的鞋面的材料結構。

背景技術：

常規的運動鞋類物品包括兩個主要元件：鞋面和鞋底結構。鞋面為足部提供覆蓋物，舒適地接納足部并且使足部相對于鞋底結構固定地定位。鞋底結構被固定到鞋面的下部部分，并且通常定位在足部和地面之間。除了在步行、跑步以及其他走動活動過程中衰減地面反作用力(即，提供緩沖)外，鞋底結構還可以例如影響足部運動(如，通過抵抗內翻)、賦予穩定性以及提供附著摩擦力。因此，鞋面和鞋底結構共同作用以提供適于廣泛的體育活動的舒適結構。

鞋面通常由多個材料元件形成，多個材料元件可以被縫合或膠著地結合在一起以界定鞋類內部的用于舒適地且固定地接納足部的腔(void)或室(cavity)。更具體地，鞋面形成在腳的腳背和腳趾區域上方沿著腳的外側和內側并在腳的腳跟區域周圍延伸的結構。鞋面還可以并入鞋帶系統以打開和關閉通向腔或室的開口并且調整鞋類在鞋面內的貼合性。另外，鞋面可以包括在鞋帶系統下方延伸的鞋舌以提高鞋類的可調整性和舒適性，并且鞋面可包含鞋跟穩定器或其他穩定結構。

鞋面還可包括用于改進貼合性、舒適性和性能的裝置。材料的選擇和放置可被用來實現某些期望的特征。許多類型的鞋類的設計通常由相互沖突的因素推動。僅舉一個示例，通常期望的是，運動鞋具有在特定運動努力期間支撐并且保護穿用者的足部的構造。然而，“透氣性”也是許多類型的運動鞋的理想品質。特別地，透過鞋的鞋面在鞋內部和鞋外部之間流動的空氣可以幫助緩解熱量和汗水的影響，熱量和汗水通常在體育活動期間在腳周圍產生。然而，許多提供支撐和足部保護的材料可能阻擋空氣和濕氣流動通過鞋面。相反地，許多幫助空氣和濕氣流動的材料幾乎不向穿用者的足部提供支撐或保護。

一種解決方案是制造其中某些部分由支撐性材料/保護性材料形成并且某些部分由可透氣的材料形成的鞋。然而，這可能增加制造工藝的復雜性并且增大成本。另外，材料連接技術諸如縫合和粘合劑的使用可能為鞋類增重。此外，鞋類設計(包括運動鞋類設計)也是由美學推動的。為制造復雜的鞋開發的復雜生產工藝可能潛在地限制制造者改變該鞋的設計以實現不同的美學效果的能力。

技術實現要素：

在一方面，本公開涉及一種鞋類物品，其具有被固定地附接到鞋面的鞋底結構，鞋面被配置為接納穿用者的足部。鞋面可以包括表層，其形成鞋面的外表面的至少一部分。鞋面還可以包括增強材料，其選擇性地位于內部并且鄰近表層的部分，從而界定表層的增強部分和表層的未增強部分。增強材料可在結合區通過焊接與表層選擇性地連接在一起，結合區具有外暴露表面，外暴露表面界定鞋面的外表面的一部分。另外，表層可具有第一顏色，并且結合區的外暴露表面可具有第二顏色，第二顏色不同于第一顏色。

在一個實施方案中，所述結合區的所述外暴露表面包括所述增強材料的部分，從而為所述結合區的所述外暴露表面提供與所述增強材料相同的顏色。

在一個實施方案中，所述表層由網格材料形成。

在一個實施方案中，所述表層的所述未增強部分包括向外暴露表面和向內暴露表面。

在一個實施方案中，所述表層的所述未增強部分通過所述表層的所述網格材料向由所述鞋面界定的內腔提供直接通風。

在一個實施方案中，所述結合區包括結合材料線，所述結合材料線在所述鞋類物品的部件之間延伸。

在一個實施方案中，所述結合材料線從所述鞋底結構延伸到緊鄰所述鞋類物品的腳背區域的增強帶。

在一個實施方案中，所述鞋類物品包括材料附加面板，所述材料附加面板被焊接到所述表層。

在另一方面，本公開涉及一種鞋類物品，其具有被固定地附接到鞋面的鞋底結構，該鞋面界定配置為接納穿用者的足部的內腔。鞋面可包括表層，其形成所述鞋面的外表面的至少一部分，表層由網格材料形成。另外，鞋面可包括增強材料，其選擇性地位于內部并且鄰近表層，從而界定表層的增強部分和表層的未增強部分。表層的未增強部分可通過表層的網格材料向由鞋面界定的內腔提供直接通風。另外，增強材料可在結合區通過焊接與表層選擇性地連接在一起，結合區具有外暴露表面，外暴露表面界定鞋面的外表面的一部分。而且，表層可具有第一顏色并且結合區的外暴露表面可具有第二顏色，第二顏色不同于第一顏色。

在一個實施方案中，所述結合區包括結合材料線，所述結合材料線在所述鞋類物品的部件之間延伸。

在一個實施方案中，所述結合材料線從所述鞋底結構延伸到緊鄰所述鞋類物品的腳背區域的增強帶。

在一個實施方案中，所述鞋類物品包括材料附加層，所述材料附加層位于所述表層的一部分和所述增強材料的一部分之間。

在一個實施方案中，所述材料附加層包括可壓縮泡沫材料。

在一個實施方案中，所述表層的所述未增強部分的表面積形成所述表層的外暴露表面的表面積的大部分；且

其中，在所述表層的所述未增強部分中，所述鞋面本質上由所述表層組成。

在另一方面，本公開涉及一種鞋類物品，其具有被固定地附接到鞋面的鞋底結構，鞋面配置為接納穿用者的足部。鞋面可以包括形成鞋面的外表面的至少一部分的表層。鞋面還可以包括增強材料，其選擇性地位于內部并且鄰近表層的部分，從而界定表層的增強部分和表層的未增強部分。增強材料可在結合區通過焊接與表層選擇性地連接在一起，結合區具有外暴露表面，其界定鞋面的外表面的一部分。另外，表層可以具有第一顏色，并且增強材料可以具有第二顏色，第二顏色不同于第一顏色。而且，結合區的外暴露表面可包括增強材料的部分，從而為結合區的外暴露表面提供與增強材料實質相同的顏色。

在一個實施方案中，所述結合區包括結合材料線，所述結合材料線在所述鞋類物品的部件之間延伸。

在一個實施方案中，所述結合材料線從所述鞋底結構延伸到緊鄰所述鞋類物品的腳背區域的增強帶。

在一個實施方案中，所述鞋類物品包括材料附加層，所述材料附加層位于所述表層的一部分和所述增強材料的一部分之間。

在一個實施方案中，所述材料附加層包括可壓縮泡沫材料。

在一個實施方案中，所述材料附加層設置在所述鞋面的鞋舌部分中。

在一個實施方案中，可壓縮泡沫材料的附加層設置在所述表層和所述增強材料之間的袋狀物中并且被所述結合區包圍。

在另一方面，本公開涉及一種制造鞋類物品的方法，包括形成配置為接納穿用者的足部的鞋面。方法可以包括利用焊接將內部增強材料選擇性地附接到表層。方法還可以包括布置表層以形成鞋面的外表面的至少一部分。表層可具有第一顏色，并且增強材料可具有不同于所述第一顏色的第二顏色。將內部增強材料焊接到表層可形成結合區，結合區具有外暴露表面，外暴露表面界定鞋面的外表面的一部分，結合區的外暴露表面包括增強材料的部分，從而為結合區的外暴露表面提供不同于表層的顏色。

在一個實施方案中，將所述內部增強材料焊接到所述表層以形成所述結合區使所述內部增強材料的部分在所述結合區的所述外暴露表面處重新定位到所述鞋面的所述外表面，從而為所述結合區的所述外暴露表面提供與所述內部增強材料相同的顏色。

在一個實施方案中，所述表層由網格材料形成。

在一個實施方案中，將所述內部增強材料的部分重新定位到所述鞋面的所述外表面包括將所述內部增強材料的所述部分按壓穿過所述網格材料中的開口。

在一個實施方案中，將所述內部增強材料選擇性地附接到所述表層形成所述表層的未增強部分，所述未增強部分通過所述表層的所述網格材料向由所述鞋面界定的內腔提供直接通風。

在一個實施方案中，將所述內部增強材料焊接到所述表層以形成所述結合區包括形成結合材料線，所述結合材料線在所述鞋類物品的部件之間延伸。

在一個實施方案中，所述方法還包括將鞋底結構固定地附接到所述鞋面；

其中，形成結合材料線包括形成從所述鞋類物品的鞋底結構延伸到緊鄰所述鞋類物品的腳背區域的增強帶的結合材料線。

在一個實施方案中，將所述內部增強材料焊接到所述表層包括超聲波焊接和射頻焊接中的一種。

附圖說明

參考下列附圖和說明，可以更好地理解本發明。圖中的部件不一定按比例繪制，而是將重點放在說明本發明的原理上。此外，在附圖中，相同的參考標記表示貫穿不同視圖的相應的部分。

圖1示出了鞋類物品的實施方案的透視圖；

圖2示出了在圖1中示出的鞋類物品的分解圖；

圖3示出了在圖1中示出的鞋類物品的另一個透視圖；

圖4示出了在圖1中示出的鞋類物品的后透視圖和內部視圖；

圖5示出了在圖4中示出的鞋類物品的視圖的一部分的放大版本；

圖6示出了鞋類物品和鞋類物品的鞋面的放大部分的透視圖；

圖7示出了沿圖6的線7-7截取的橫截面圖；

圖8示出了根據另一個實施方案的鞋類物品的鞋面的一部分的放大圖；

圖9-11示出了超聲波焊接鞋面的層的示例性工藝；

圖12示出了鞋類物品的示例性鞋舌部分；

圖13示出了沿圖12的線13-13截取的鞋舌的橫截面圖；以及

圖14示出了沿圖12的線14-14截取的鞋舌的橫截面圖。

具體實施方式

下面的論述和附圖公開了用于鞋類物品的鞋底結構。本文公開的與鞋類相關的概念可以應用到各種運動鞋類類型，例如包括跑鞋、籃球鞋、英式足球鞋、棒球鞋、橄欖球鞋和高爾夫鞋。因此，本文公開的概念適用于多種鞋類類型。

為了幫助和澄清各個實施方案的后續描述，各個術語在此被定義。除非另有指示，否則以下的定義在本說明書全文(包括權利要求書)中適用。為了一致和方便起見，貫穿對應于圖示的實施方案的此詳細描述使用了方向性形容詞。

如貫穿本詳細描述和在權利要求中所使用的術語“縱向”是指延伸鞋底結構的長度的方向，即從鞋底的鞋前部部分延伸到鞋跟部分的方向。術語“向前”用來指足部的腳趾指向的大體方向，并且術語“向后”用來指相反的方向，即足部的后跟面向的方向。

如貫穿本詳細描述和在權利要求中所用的術語“橫向方向”是指延伸鞋底的寬度的左右方向(side-to-sidedirection)。換句話說，橫向方向可以在鞋類物品的內側和外側之間延伸，其中鞋類物品的外側是背離另一只腳的表面，而內側是面向另一只腳的表面。

如貫穿本詳細描述和在權利要求中所用的術語“橫軸”是指在橫向方向上定向的軸。

如貫穿本詳細描述和在權利要求中所用的術語“水平的”是指大體上平行于地面的任何方向，包括縱向方向、橫向方向和在這兩者之間的所有方向。同樣，如在本說明書和權利要求中使用的術語“側面”是指部件的大體面對如與向上或向下方向相反的外側方向、內側方向、向前方向或向后方向的任何部分。

如貫穿本詳細描述和在權利要求中所用的術語“豎直的”是指大體上垂直于橫向方向和縱向方向的方向。例如，在鞋底被平放在地表面上的情況下，豎直方向可以從地表面向上延伸。將理解的是，這些方向性的形容詞中的每一個可以應用到鞋底的各個部件。術語“向上”是指離開地面前進的豎直方向，而術語“向下”是指朝向地面前進的豎直方向。同樣，術語“頂部”、“上部”和其他類似的術語是指物體的大體在豎直方向上離地面最遠的部分，而術語“底部”、“下部”和其他類似的術語是指物體的大體在豎直方向上離地面最近的部分。

鞋的“內部”是指當鞋被穿上時穿用者的足部占據的空間。面板或其他鞋元件的“內側”是指在已做好的鞋中朝向(或將朝向)鞋內部定向的該面板或元件的面。元件的“外側”是指在已做好的鞋中遠離(或將遠離)鞋內部定向的該元件的面。在某些情況下，元件的內側可以具有在已做好的鞋中的在該內側和內部之間的其他元件。相似地，元件的外側可以具有在該外側和在已做好的鞋的外部的空間之間的其他元件。此外，術語“向內的”和“向內地”應指朝著鞋內部的方向，而術語“向外的”和“向外地”應指朝著鞋外部的方向。

為了本公開的目的，當上述方向性術語用于指示鞋類物品時，應指位于直立位置時的鞋類物品，使鞋底面向地面，也就是說，如鞋類物品被穿用者穿上時，其被定位成站立在大體水平的表面上。

另外，為了本公開的目的，術語“固定地附接”應指兩個部件以使得部件不可以被輕易分開(例如，不破壞部件中的一個或兩個)的方式連接。固定的附接的示例性形式可以包括使用永久粘合劑、鉚釘、縫合部、釘子、卡釘、焊接或其他熱結合或其他連接技術連接。另外，兩個部件可以借助于例如以模制工藝整體成型而被“固定地附接”。

圖1描述了鞋類物品100的實施方案。鞋類100可以包括鞋底結構105和鞋面110，鞋面110被固定到鞋底結構105并且配置為接納足部。為了參考的目的，鞋類100可分成三個大致的區域：鞋前部區域115、鞋中部區域120和鞋跟區域125。鞋前部區域115一般包括鞋類100的對應于腳趾和連接跖骨與趾骨的關節的部分。鞋中部區域120一般包括鞋類100的對應于足部的足弓區域的部分。鞋跟區域125一般對應于足部的包括跟骨的后部部分。區域115、120和125不旨在劃分鞋類10的精確的區域。更確切地說，區域115、120和125旨在表示鞋類100的大致相關區域以有助于下面的論述。因為鞋類100的各種特征延伸超出鞋類100的一個區域，所以術語鞋前部區域115，鞋中部區域120和鞋跟區域125不僅適用于鞋類100，也適用于鞋類100的各種特征。

如在圖1中所示，鞋面110可以包括一個或更多個材料元件(例如，網格、紡織品、泡沫、皮革和合成皮革)，其可以被連接以界定配置為接納足部的內腔130。材料元件可以被選擇并且被布置，用于選擇性地賦予諸如輕量、耐久性、透氣性、耐磨性、柔韌性和舒適性的特性。鞋面110可以界定開口135，開口135配置為將穿用者的足部接納到內腔130中。此外，鞋面110可以包括鞋帶140，其可以用來改變內腔130的尺寸，從而將足部固定在內腔130中，并且有利于足部進入內腔130和從內腔130移出。鞋帶140可以延伸穿過在鞋面110中的鞋帶接納環145。鞋帶接納環145可以從接近鞋面110的鞋帶區域155的增強帶150延伸，其可以在鞋類100的腳背區域157中。如進一步在圖1中所示，鞋類100還可包括鞋舌800。

在一些實施方案中，增強帶150可以包括配置為接納鞋帶40的鞋眼或孔。此外，鞋面110可以可選擇地實現各種其他配置、材料或閉合機構中的任一種。例如，可選擇的閉合機構，如鉤環緊固件(例如，帶)、搭扣、卡環、系帶或任何其他用于將足部固定在由鞋面110界定的內腔130內的裝置。

鞋底結構105可以被固定地附接到鞋面110(例如，使用粘合劑、縫合、焊接或其他合適的技術)，并且可以具有在鞋面110和地面之間延伸的配置。鞋底結構105可以包括用于衰減地面反作用力(即在垂直和水平載荷期間緩沖和穩定足部)的裝置。另外，鞋底結構105可以被配置為提供附著摩擦力、給予穩定性并且控制或限制各種足部運動，如內翻、后旋或其他運動。

鞋底結構105的構型可以根據鞋底結構105可以在其上使用的一種或多種類型的地面而顯著地變化。例如，公開的概念可以適用于配置為在任何各種表面上使用的鞋類，這些表面包括室內表面或室外表面。鞋底結構105的構型可以基于鞋類100預計用于其上的表面的性質和條件而變化。例如，鞋底結構105可以根據表面是較硬的還是較軟的而變化。另外，鞋底結構105可以被定制以在潮濕或干的條件下使用。

在一些實施方案中，鞋底結構105可以為特定專門的表面或條件而配置。例如，在一些實施方案中，鞋類100被作為跑鞋在附圖中示出，并且相應地，示出的鞋底結構105被配置為在硬的光滑的表面如路面上提供緩沖、穩定性和附著摩擦力。然而，所提出的鞋類鞋面構造可以適用于任何種類的鞋類，如籃球、英式足球、橄欖球和其他運動活動。相應地，在一些實施方案中，鞋底結構105可配置為在硬的室內表面(如硬木)、軟的天然草皮表面上或在硬的人造草皮表面上提供附著摩擦力和穩定性。在一些實施方案中，鞋底結構105可以配置為在多個不同的表面上使用。

在一些實施方案中，鞋底結構105可以包括多個部件，多個部件可以單獨地或共同地為鞋類100提供若干屬性，如支撐、剛性、柔韌性、穩定性、緩沖、舒適性、減少重量或其他屬性。在一些實施方案中，鞋底結構105可以包括鞋內底/鞋墊(見圖4)、鞋底夾層160和地面接觸鞋底部件165，地面接觸鞋底部件165可以具有暴露的地面接觸下表面170，如在圖1中所示。然而，在一些情況下，這些部件中的一個或更多個可以被省略。

鞋內底可以設置在由鞋面110界定的腔130內。鞋內底可以延伸穿過鞋類100的鞋前部區域115、鞋中部區域120和鞋跟區域125中的每一個并且在鞋類100的外側175和內側180之間延伸。鞋內底可以由可變形(例如，可壓縮的)材料形成，如聚氨酯泡沫或其他的聚合物泡沫材料。因此，鞋內底可以憑借其可壓縮性提供緩沖并且還可以符合足部，以提供舒適性、支撐和穩定性。

鞋底夾層160可以固定地附接到鞋面110的下部區域(例如，通過縫合、粘合劑結合、熱結合(比如焊接)或其他技術)或可以與鞋面110集成在一起。鞋底夾層160可以延伸穿過鞋類100的鞋前部區域115、鞋中部區域120和鞋跟區域125中的每一個且在鞋類100的外側175和內側180之間延伸。在一些實施方案中，鞋底夾層160的部分可以圍繞鞋類100的周邊被暴露，如在圖1中所示。在其他實施方案中，鞋底夾層160可以被其他元件如來自鞋面110的材料層完全覆蓋。根據鞋類100預期要進行的活動，鞋底夾層160可以由任何具有上述屬性的合適的材料形成。在一些實施方案中，鞋底夾層160可以包括泡沫聚合物材料，如聚氨酯(pu)、乙烯醋酸乙烯酯(ethylvinylacetate)(eva)或者作用為在步行、跑步或其他運動活動期間鞋底結構105接觸地面時衰減地面反作用力的任何其他合適的材料。

在一些實施方案中，鞋類物品的鞋面的至少一部分可以由表層形成。在一些實施方案中，內部增強材料可以在選擇區域中被焊接到表層。焊接區域可以提供與外暴露表層不同的顏色變化。內部增強材料可以根據鞋類預期進行的活動而在適當的區域中提供支撐、保護和舒適性。此外，附加層可以在一個或更多個區域(如鞋跟和鞋尖區域)中覆蓋表層，以便提供附加的耐用性。在一些實施方案中，這些附加層還可以用于裝飾目的。

正如本文使用的術語“焊接(welding)”(及其變體)被定義為兩個元件之間的固定技術，該固定技術涉及軟化或熔化至少一個元件的材料，使得元件的材料在冷卻時彼此固定。類似地，術語“焊接部(weld)”或其變體被定義為通過工藝連接兩個元件的結合部、連接部或結構，該工藝涉及至少一個元件內的材料的軟化或熔化，使得元件在冷卻時彼此固定。在一些實施方案中，焊接可以涉及兩個部件的熔化或軟化，使得來自每個部件的材料彼此混合在一起，也就是說材料可以擴散穿過材料之間的邊界層，并且當冷卻時被固定在一起。在一些實施方案中，焊接可以涉及在第一部件中的材料的熔化或軟化，使得材料延伸到或滲入第二部件的結構中，例如滲入第二部件中的縫隙或室，或圍繞第二部件中的絲或纖維延伸或與第二部件中的絲或纖維結合，以當部件冷卻時將其固定在一起。因而，當來自部件中的一個或兩者的材料熔化或軟化時，可以發生兩個部件焊接在一起。相應地，可焊接材料如聚合物材料可以設置在部件的一個或兩者中。另外，焊接通常不涉及使用縫合或粘合劑，但是涉及通過熱使部件彼此直接結合。然而，在一些情況下，縫合或粘合劑可以用來補充通過焊接的部件的焊接部或連接部。

各種加熱技術可以用來將部件焊接到彼此。在一些實施方案中，合適的加熱技術可以包括傳導加熱、輻射加熱、高頻加熱、激光加熱或這些技術的組合。在一些實施方案中，用于連接鞋面的各部分的焊接方法可包括高頻焊接方法，如超聲波焊接或射頻(rf)焊接。

在其中使用高頻焊接方法以在鞋面中形成焊接部的實施方案中，鞋面材料可以是適合于此類方法的任何材料。例如，適合于高頻焊接的材料可以包括熱塑性材料或涂覆有熱塑性材料的天然材料。適合于高頻焊接方法的材料的示例包括腈綸、尼龍、聚酯、聚乳酸、聚乙烯、聚丙烯、聚氯乙烯(pvc)、氨基甲酸乙酯、涂覆有一種或更多種熱塑性材料的天然纖維以及這些材料的組合。在一些實施方案中，天然纖維如棉花或羊毛可以涂覆有熱塑性材料，如乙烯醋酸乙烯酯或熱塑性聚氨酯。

使用焊接可以提供超過使用粘合劑或縫合的多種優點。例如，由于不存在縫合和粘合劑，使用焊接可以產生重量較輕的鞋。通過消除縫合和粘合劑，由縫合和粘合劑將另外被賦予的物質可以用于其他增強鞋類物品性能屬性如緩沖、耐用性、穩定性和美學特性的結構元件。另一個優點與制造效率和費用有關。縫合和粘合劑的應用可能是相對耗時的過程。通過焊接部件，可以縮短制造時間。此外，通過消除粘合劑或縫合材料的費用可以降低成本。另外，由于粘合劑和縫合可以增加鞋面材料的剛度，焊接(即，不使用粘合劑或縫合來連接材料)可以保護鞋類物品鞋面的柔韌性。鞋面的柔韌性可以使鞋面符合穿用者的足部，從而提供改進的貼合性。通過符合穿用者的足部，柔韌的鞋面還可以提供改進的舒適性。在一些實施方案中，表層可以是網格表層。在鞋面的部分中，網格表層可以保持是未增強的，允許通過鞋面定向通風。也就是說，在未增強部分，表層可以具有向外暴露的外表面和向內暴露的內表面。因此，在這樣的實施方案中，在未增強表層網格中的開口可以允許通過鞋面通風。除了通風外，在網格表層中的開口也可以提供其他的優點，如減輕重量、柔韌性和其他優點。在一些實施方案中，在表層的未增強部分中，鞋面可以主要由表層組成，且因此可以不包括任何附加層。在一些區域中，網格可以設置于在增強面板之間延伸的面板中，網格和增強面板僅在鄰接邊緣被連接，例如使用最小重疊。

鞋面110可以包括形成鞋面110的外表面的至少一部分的表層185。鞋面110還可以包括增強材料190，其選擇性地位于內部并且緊鄰表層185的部分，從而界定表層185的增強部分195和表層185的未增強部分200。如在圖1中所示，增強部分195可以包括多個條紋線部分(stripedlineportion)。例如，增強部分195可以包括第一增強部分301、第二增強部分302、第三增強部分303、第四增強部分304、第五增強部分305、第六增強部分306和第七增強部分307。增強部分195和未增強部分200的布置在下面更詳細地討論。

在一些實施方案中，增強材料190可以選擇性地與表層185連接。例如，增強材料190可以在結合區205通過焊接選擇性地與表層185連接。如在圖1中所示，結合區205可以具有外暴露表面，該外暴露表面界定鞋面110的外表面的一部分。

增強材料190可以提供關于各種特性如強度、耐用性、支撐、穩定性和其他屬性的優點。在一些實施方案中，增強材料190可以是具有與表層185相比實質相同或大于表層185的抗拉強度或穿刺強度的材料。因而在一些實施方案中，增強材料190可以在選擇區為鞋面110提供增加的強度。在一些實施方案中，增強材料190可以是具有大于表層185的耐磨性的材料。在這樣的實施方案中，增強材料190可以為鞋面110提供增加的耐用性。在一些實施方案中，增強材料190可以具有與表層185相同的或低于表層185的彈性。在這樣的實施方案中，增強材料190可以向穿用者提供額外的支撐和穩定性，例如通過限制表層185可以在增強部分195中伸展的量。

在一些實施方案中，鞋面110的部分可以包括一個或更多個用于加強、支撐、填充和穩定性的附加層/部件。例如在一些實施方案中，鞋面110可以包括粘貼到表層185的外部或鄰近表層185的一個或多個面板。增強帶150是這種附加層/部件的一個示例。此外，如在圖1中所示，鞋面110可包括鞋跟面板210。另外或可選擇地，在一些實施方案中，鞋面110可以包括鞋尖面板215。在一些實施方案中，材料的附加面板如鞋跟面板210和鞋尖面板215可以被焊接到表層185。鞋跟面板210和鞋尖面板215可以為穿用者的足部提供額外的保護。另外，鞋跟面板210和鞋尖面板215可以為鞋面110提供額外的耐用性。此外，在一些實施方案中，鞋跟面板210和鞋尖面板215可以為鞋類100提供額外的穩定性。另外，鞋跟面板210和鞋尖面板215可以配置為提供美學外觀。

在一些實施方案中，網格表層可以是全長的層(full-lengthlayer)。也就是說，表層185可以延伸貫穿鞋面110的全部或大體全部。在這樣的實施方案中，附加層如鞋跟面板210和鞋尖面板215可以被粘附到表層185的外表面。在其他實施方案中，通過僅在鞋類100的其中表層185是暴露的區域中例如在腳跟面板210和鞋尖面板215之間使用表層185可以節約附加的重量。

在一些實施方案中，填料(padding)可以被包括在鞋面的一個或多個部分中以提供舒適性和抵著足部輪廓的緊密貼合性。例如，在一些實施例中，靠近開口135的鞋面110的腳踝區域220可以包括可壓縮的填料如泡沫填料，以便提供緩沖和抵著穿用者腳踝的緊密貼合性。

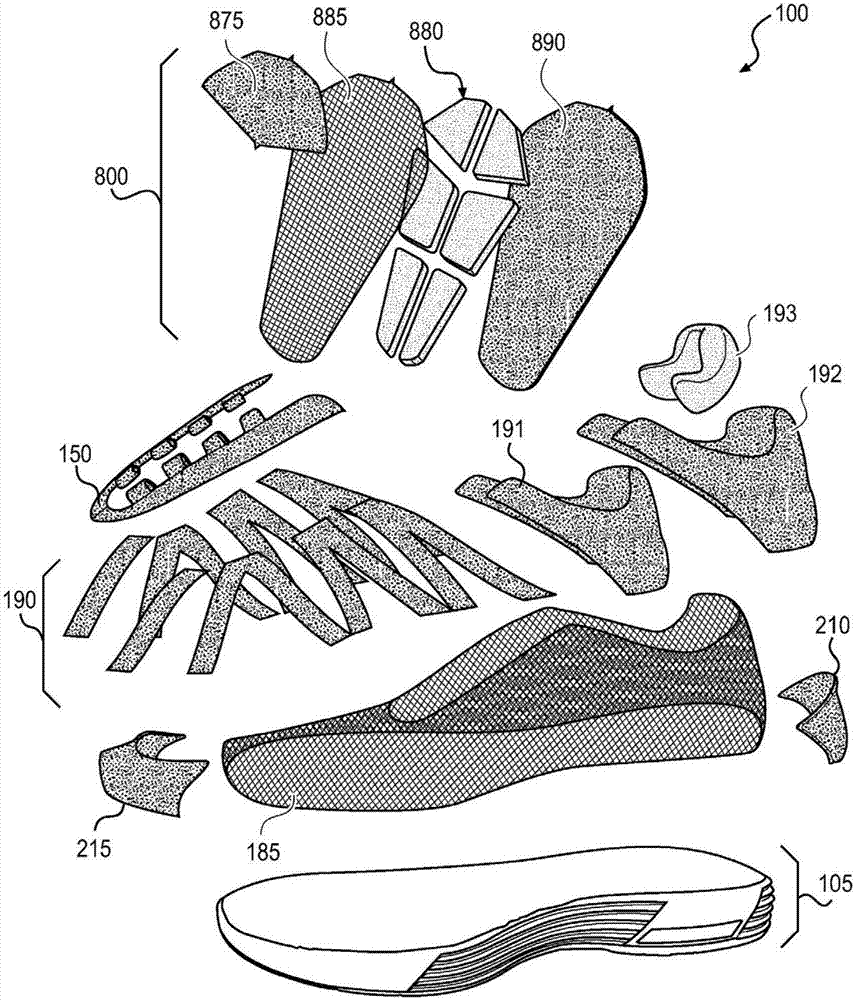

圖2是在圖1中示出的鞋類100的分解圖。圖2顯示了鞋底結構105和可以構成鞋面的多個部件。例如，表層185被示出。在圖2中表層185以全長的表層示出。

在一些實施方案中，如在圖2中所示，鞋跟面板210和鞋尖面板215可以被固定地附接到表層185的外表面。這種固定附接可以通過焊接進行。然而，應指出的是，如以上討論的，在一些實施方案中，表層185可以小于全長的層，并且代替地，可以在附加面板部件如鞋跟面板210和鞋尖面板215之間延伸。在這樣的實施方案中，鞋跟面板210和鞋尖面板215可以只最低程度地與表層185重疊，例如在周邊處鄰接每個面板的邊緣。鞋跟面板210和鞋尖面板215的形狀和尺寸可以根據期望的性能特征如重量、足部保護、耐用性、美學設計以及其他這樣的特征變化。此外，可形成鞋跟面板210和鞋尖面板215的材料可以根據相同的或相似的所需的性能特征而變化。

圖2顯示了在分離狀態下的增強材料190的帶。這些帶可以靠著表層185的內表面設置。增強材料在鞋類100中的布置將在下面更詳細地討論。

附加面板還可以設置在鞋類100的喉部開口周圍。例如，內部襯里面板(innerlinerpanel)191和增強鞋領面板192可以設置在表層185的內部。然而，在一些實施方案中，增強鞋領面板192可以設置在表層185的外部。圖2還顯示了泡沫鞋領片193，其可以被設置在內部襯里面板191和增強鞋領面板192之間。泡沫鞋領片193可以是可壓縮部件，其可以符合靠近腳踝的足部輪廓，從而改進貼合性和舒適性。這種可壓縮泡沫鞋領片193還可以為腳踝提供保護以抵抗鞋類100由于在體育運動期間經受載荷而造成的沖擊和移位。

如在圖2中進一步圖示的，鞋舌800可以包括多個部件。例如，如在圖2中所示，鞋舌800可以包括握持部分875，其可以形成鞋舌800的上部部分的外表面。當把鞋類100穿在腳上時，握持部分875可以提供用于握持鞋舌800的合適區域。此外，握持部分875可以提供顯示標記如商標或其他圖形或文字的位置。此外，鞋舌800可以包括表層885。表層885可以由與表層185相同或相似的材料如網格材料形成。在一些實施方案中，表層885可以形成鞋舌800的實質大部分的外表面。也就是說，表層885的未被握持部分875覆蓋的區域可以形成鞋舌800的外暴露表面的實質大部分。如在圖2中所示，表層885可以延伸鞋舌800的全長，且因此，握持部分875可以重疊表層885。然而，在一些實施方案中，表層885和握持部分875可以在其周邊邊緣連接，且因此可以不重疊或可以最小程度地重疊。這可以通過減少用于形成鞋舌800的表層材料的量而節省重量。

如在圖2中所示，鞋舌800還可以包括多個泡沫襯墊880和襯里890。泡沫襯墊880可以設置在表層885(或握持部分875)和襯里890之間。泡沫襯墊880可以是可壓縮的，且因此，可以在鞋類100的腳背區域中提供舒適性和改進的貼合性。襯里890可以由適合于接觸穿用者的足部皮膚或覆蓋有襪子的足部的材料形成。因而，襯里890可以由能使覆蓋有襪子的足部以最小的努力滑入和滑出鞋類100的材料形成。另外，襯里890還可以具有從穿用者的足部吸汗的吸濕性能。

可以使用一種或多種連接技術如焊接、縫合、熱結合或其他合適的構造方法來連接鞋舌800的層。鞋舌800的結構的另外的細節將在下面關于圖12-14進行討論。

在一些實施方案中，表層可以被暴露在鞋面相對大的區域上。相應地，增強材料和其中增強材料被結合到表層的結合區可以用于增強表層在其他鞋部件之間的跨度。即，增強材料的帶可以在鞋部件之間延伸。類似地，結合區可以包括在鞋類物品的部件之間延伸的結合材料線。例如，增強材料的帶和結合區的線可以從鞋類物品的鞋底夾層延伸到接近鞋類物品的鞋帶區域的增強帶。這種構造可以在大體垂直的方向上提供結構支撐。然而在一些實施方案中，帶和結合區的線可以是成角度的，以便策略性地使鞋面在某些方向和方位上得到增強。

在一些實施方案中，第一增強部分301可以從增強帶150延伸到鞋底結構105，例如延伸到鞋底夾層160，如圖3中所示。隨著第一增強部分301靠近鞋底夾層160，第一增強部分301不僅可以在垂直方向上而且也可以在向前方向上延伸。第一增強部分301的傾角可以在前后方向上提供結構支撐。例如，第一增強部分301可以在張力狀態中作用，以抵抗趨向于使鞋面110相對于鞋底結構105在向后方向平移的力。例如，當運動員在向前方向上加速時可能會產生這樣的力。另外，第一增強部分301還可以跨越在增強帶150和鞋尖部分215之間，從而通過連接鞋面110的骨架結構為鞋面110提供進一步的增強。

第二增強部分302還可以從增強帶150延伸到鞋底夾層160，如在圖3中所示。此外，當從鞋類100的側面觀察時，第二增強部分302可以在大體垂直的方向上延伸。另外，第二增強部分302可以靠近第一增強部分301被連接到增強帶150。

第三增強部分303可以從增強帶150延伸到鞋底夾層160，如在圖3中所示。隨著第三增強部分303靠近鞋底夾層160，第三增強部分303不僅可以垂直地延伸而且也可以在向后方向上延伸。第二增強部分303的傾角可以在前后方向上提供結構支撐。例如，第三增強部分303可以在張力狀態中作用，以抵抗趨向于使鞋面110相對于鞋底結構105在向前方向上平移的力。例如，當運動員減緩或停止其向前運動時可以產生這樣的力。另外，第三增強部分303可以靠近第二增強部分302被連接到增強帶150。

第一增強部分301、第二增強部分302和第三增強部分303中的每一個可以彼此相鄰地連接到增強帶150，并且在不同的方向(前、后和垂直)提供支持性增強。這可以通過保持鞋面110相對于鞋底結構105的相對位置而有助于鞋類100的穩定性。在一些實施方案中，第一增強部分301、第二增強部分302和第三增強部分303可以在鞋類100的鞋前部部分例如在對應于第一跖骨頭和第一跖趾關節的區域中彼此相鄰地連接到增強帶150。該關節是前腳掌的屈曲點。因此，在該關節區域中保持鞋面110相對于鞋底結構105的定位是有利的。這可以促進鞋類100的舒適性、貼合性和性能。

第一增強部分301、第二增強部分302和第三增強部分303以上文討論的方位策略性地定位在鞋類100的外側和內側上，從而在第一跖趾關節區域提供前后穩定性，可以使在鞋前部區域中的第一未增強區域311相對寬地跨越未增強的表層。這可以提供附加的通風并且減輕重量。

第四增強部分304和第五增強部分305可以從增強帶150延伸到鞋底夾層160，如在圖3中所示。另外，第五增強部分305可以靠近第四增強部分304被連接到增強帶150，并且可以隨著第四增強部分304和第五增強部分305靠近鞋底夾層160而分開。而且，第六增強部分306和第七增強部分307可以類似于第四增強部分304和第五增強部分305布置，即以倒“v”型布置。此倒“v”型可以以類似于以上討論的第一增強部分301、第二增強部分302和第三增強部分303的方式提供結構支撐。

還應指出的是，使增強部分的上端在增強帶150的不同區域會聚并且靠近鞋底夾層160發散的布置可以得到增強帶150和發散的近側鞋底夾層160之間的結構性連接，盡管這兩個部件具有不同的長度。也就是說，增強帶150具有對應于鞋帶區域的第一長度，而鞋底夾層160具有延伸鞋類100全長的第二長度，且因此第二長度比增強帶150的第一長度長。

在其他實施方案中，鞋面110的增強部分可以具有其他布置，以提供強度、支撐、耐用性和其他性能特征。例如，在一些實施方案中，增強部分可以以“x”構型布置在鞋類100的各個部件之間，而不是倒“v”布置。根據性能優勢所需增強的位置，其他布置也是可能的。

通過策略地布置鞋面110的增強部分，鞋面110的表面積的相對大部分可以由未增強表層形成。例如，除了第一未增強部分311之外，第二未增強部分312也可以設置在第一增強部分301和第二增強部分302之間。另外，第三未增強部分313可以設置在第二增強部分302和第三增強部分303之間。第四未增強部分314可以設置在第三增強部分303和第四增強部分304之間。此外，第五未增強部分315可以設置在第四增強部分304和第五增強部分305之間。而且，第六未增強部分316可以設置在第五增強部分305和第六增強部分306之間。第七未增強部分317可以設置在第六增強部分306和第七增強部分307之間。以及第八未增強部分318可以設置在第七增強部分307和腳踝區域220之間。

類似于第二未增強部分312、第三未增強部分313、第四未增強部分314、第五未增強部分315、第六未增強部分316、第七未增強部分317和第八未增強部分318的附加未增強部分可以設置在鞋類100的相對側上。因而，在一些實施方案中，鞋面110的內側和外側根據增強材料的布置可以是大體鏡像的圖像。在一些實施方案中，未增強部分的共同表面積可以形成暴露表層的表面積的實質大部分。

此外，在一些實施方案中，未增強部分的共同表面積可以組成鞋面110的表面積的實質大部分。通過將鞋面110的相對大部分設置為未被增強的，鞋面110可提供通風、柔韌性和減輕重量。

在一些實施方案中，焊接不僅可以用于連接部件而且可以通過改變鞋類鞋面的外部部分的表面顏色來改變那些部件的外觀。例如在一些實施方案中，未增強表層可以具有第一顏色。如下面更詳細討論的，表層可以是網格材料，且因此，底層增強材料的部分可通過在網格表層中的開口顯示。如果增強材料具有不同于表層的第一顏色的第二顏色，則表層的增強部分的外觀可以具有第三顏色，該第三顏色是表層的第一顏色和增強材料的第二顏色的調合。另外，增強材料結合到表層的結合區可以具有第四顏色。該第四顏色可以大體與增強材料的第二顏色相同，因為表層可以在焊接過程中變得嵌入在增強材料中。然而在一些實施方案中，結合區可以具有表層的第一顏色和增強材料的第二顏色調合的顏色。另外，鞋類的其他部分可以具有第五顏色，第五顏色可以與鞋類的其他部件相同或不同。顏色的差異可以用于美學設計目的。此外，通過顏色布置，顏色差異可以用來顯示鞋類構造的不同的結構方面。

未增強表層可以具有第一顏色。例如，如在圖3中顯示，第一未增強部分311、第二未增強部分312、第三未增強部分313、第四未增強部分314、第五未增強部分315、第六未增強部分316、第七未增強部分317和第八增強部分318可具有在圖3中簡單地表示為柵格的第一顏色。盡管未在圖3中暴露地顯示，增強材料可以具有第二顏色。為了討論的目的，圖3示出一種構型，其中增強材料的第二顏色大體與其他鞋類部件如鞋跟面板210、鞋尖面板215和增強帶150的第五顏色相同，這些鞋類部件以相對暗的點畫示出。

表層的增強部分的外觀可以具有由表層的第一顏色和增強材料的第二顏色調合的第三顏色。例如，如在圖3中所示，第一增強部分301、第二增強部分302、第三增強部分303、第四增強部分304、第五增強部分305、第六增強部分306和第七增強部分307可以具有第三顏色，該第三顏色是表層的第一顏色和增強材料的第二顏色之間的中間色。因此，第一增強部分301、第二增強部分302、第三增強部分303、第四增強部分304、第五增強部分305、第六增強部分306和第七增強部分307使用中等暗度的點畫示出。

另外，增強材料結合到表層的結合區205可以具有第四顏色。該第四顏色可以大體與增強材料的第二顏色相同。因此，結合區205在圖3中被示出為具有相對暗的點畫。通過將增強材料焊接到表層，結合區205的外暴露表面可被給予不同于第一顏色的第四顏色。應當指出的是，在一些實施方案中，上面所討論的附加層/部件如增強帶150、鞋跟面板210和鞋尖面板215可以由與增強材料190相同或相似的材料形成。例如，這些部件全部可以由相對輕量的織物形成。在一些實施方案中，結合區205的線可以在顏色上與其他鞋類部件匹配，以提供各種裝飾外觀。在一些實施方案中，一個或多個鞋類部件可以具有不同于增強材料和結合區205的顏色，以提供不同的視覺外觀。

焊接過程通過將增強材料的部分重新定位到鞋面110的外表面可以改變鞋面110的外表面的外觀顏色。例如，焊接過程可以涉及增強材料190的熔化，使得增強材料在表層185的纖維之間(例如，通過在表層網格材料中的開口)從表層185內側流動到表層185的外暴露側。因而，結合區205的外暴露表面可以包括增強材料的部分，從而為結合區205的外暴露表面提供與增強材料實質相同的顏色。使增強材料的部分發生重新定位的機構將在下面更詳細地解釋。

雖然鞋類100的顏色在圖3中以不同的灰色色調顯示，但應當理解的是，鞋類100的部件可以具有任何合適的顏色。此外，部件之間的顏色上的區別可以是深淺不一的給定顏色，例如暗紅色和淡紅色。另外，顏色的調合不僅可以產生深淺不一的顏色而且可以產生完全不同的顏色。例如，在一些實施方案中，黃色表層可以與藍色增強材料結合，以形成具有綠色外觀的增強部分或結合區。

圖4示出了通過開口135進入鞋類100的鞋面110內的腔130中的透視圖。圖4顯示鞋內底225，并且顯示從鞋內底225下方向上延伸的增強材料190的帶。如在圖4中所示，表層185的部分在增強材料190的帶之間向內暴露。因而，表層185的這些未增強部分既外部地暴露又內部地暴露。因此，在一些實施方案中，當表層185可以是網格材料時，表層185的未增強部分可以通過表層185向由鞋面110界定的內腔130提供直接通風。

圖5是圖4的一部分的放大圖，顯示了鞋面110的內表面。如在圖5中所示，未增強部分196(如第六未增強部分316、第七未增強部分317和第八未增強部分318)可以被設置在增強部分190(如第六增強部分306和第七增強部分307)之間。增強部分可以例如在第一結合區321、第二結合區322、第三結合區323和第四結合區324中被焊接到表層。應當指出的是，第一結合區321、第二結合區322、第三結合區323和第四結合區324在圖5中被示出為具有與增強材料相同的顏色。因為圖5顯示鞋面110的內側，由于表層靠近結合區沒有內部地暴露，所以表層未示出。因而，結合區可以具有與鞋面110的內側上的增強材料相同的顏色。

還應當指出的是，在一些位置，兩個結合區可以連接以形成更復雜的圖案。例如，如在圖5中所示，第二結合區322和第三結合區323可以會聚以形成倒“v”布置。結合區的該連接可以在鞋面110的骨架部件之間提供結構連接。此外，在一些實施方案中，第六增強部分306和第七增強部分307可以由增強材料的單獨的帶形成。在這種實施方案中，連接將這些單獨的帶固定到表層的結合區可以在這些單獨的帶之間提供結構連接，從而創建桁架狀結構。

圖6和圖7更詳細地示出了鞋面110的增強部分的結構。表層185、增強材料190和結合區205的布置在圖6中更詳細地示出，其顯示了由表層185的增強部分195創建的鞋面110的條紋區域中的一個的放大圖。如在圖6中所示，表層185可以由網格材料形成。如在圖6的放大視圖部分中所示，表層185可以包括多個開口230，其可以提供重量減輕和通風。在未增強部分200中，開口230可以向鞋類100的內部提供直接通風。在某些實施方式中，網格材料可以具有多于50％開放區域(例如，多于50％的材料表面區域包括空氣可以經過其自由地從一側流動至另一側的開放空間)。

在增強部分195的絕大部分中，增強材料190在表層185的后面通過開口230可以是可見的。在增強部分195的絕大部分中，增強材料190可保持鄰近但脫離表層材料185。在增強部分195的選定部分中，增強材料190可以被貼附到表層185以形成結合區205。應當指出的是，表層185的未增強部分200以大體白色呈現，而增強部分195由于黑的增強材料190與表層185的白色網格組合以大體灰色呈現。結合區205仍呈現較暗，因為沒有白色網格線干擾在結合區205中的增強材料190的深色。

應當指出的是，在附圖中表皮材料以相對簡單的柵格表示示出。這些柵格表示僅僅是示意性的，并且為了方便以這種方式提供并且避免由于過多細節使附圖模糊。然而，用于表層網格的實際材料，其示例在下面被提供，可以具有相對簡單的正方形或矩形柵格結構，類似于在附圖中示出的。柵格的方位可以變化。此外，在一些實施方案中，其他更復雜的柵格結構可以用于表層的網格材料。此外，柵格開口的大小也可以變化。表層網格的構造可以根據所需的性能特征選擇，包括重量、強度、耐穿刺性、通風性和其他屬性。

在至少一些實施方案中，表層185的網格材料可以是具有開放結構的單一層經編針織物(或其他類型的編織材料)并且可以由尼龍、聚酯、尼龍/聚酯共混物、回收的聚對苯二甲酸乙二醇酯(repet)或其他材料形成。然而，表層185的網格材料可以由任何所需的材料制成，具有任何所需的網格開口尺寸。增強材料190可以是任何合適的材料，包括織物、紡織品、編織物、針織物和其他這樣的材料。增強材料190可以是與表層185和鞋的其他材料粘合地相容的材料。在一些實施方案中，增強材料190可以是在焊接期間與表層185粘合地相容的材料。合適的材料可以包括結晶或半結晶材料。在一些實施方案中，這樣的材料可以包括熱塑性塑料。例如，合適的材料可以包括聚亞烷基如聚乙烯和聚丙烯。其他材料還可以適合用作增強材料，如尼龍、聚酯以及其他這樣的材料。在一些實施方案中，增強材料190可以被配置為在焊接下熔化，并且由此流過在表層185的網格中的開口230，從而導致表層185在結合區域中嵌入增強材料190內。在其他實施方案中，表層185和增強材料190可以被配置為在焊接期間略微熔化并且膠著地附接到彼此(沒有表層185變得嵌入)。在一些實施方案中，增強材料可以略微熔化，從而在焊接期間使表層185的網格變得部分地嵌入增強材料190中。在這樣的實施方案中，增強材料190和表層185可以不僅依賴于部分地嵌入的結構而且還依賴于由增強材料的部分熔化創建的粘合劑結合。為了實現焊接，增強材料可以具有與表層相同的熔點或低于表層的熔點。這可以使增強材料熔化并且流過在網格中的開口，同時網格的纖維保持大體完整。

如在圖6中所示，結合區205可以跨越一個或多個開口230。此外，增強部分195的其中增強材料190被固定到表層185的量可以變化。即，結合區205與增強部分195的比例可以從較低如1：20變化到較高如19：20。在一些示例性實施方案中，在鞋面110的內側和外側上的帶可以使結合區205與增強部分195的比例約為1：3。例如，如在圖6中所示，結合區205的組合寬度可以是增強部分195的總寬度的大約三分之一。

因為表層185被直接地結合到增強材料190，所以網格表層185和增強材料190的組合強度可以排除對鞋面110的外側或內側表面上的另一材料以提供拉伸強度，穿刺強度、耐用性、穩定性或其他性能特征的需求。這相比可能使用的各種常規的鞋構建技術允許鞋面110是更輕的。

在表層185中的開口230允許空氣流過。這種空氣流動幫助冷卻和干燥鞋類100的穿用者的足部。在一些實施方案中，表層185可以在鞋面110某些部分中是鞋面110的唯一層。然而，在其他實施方案中，可以使用附加的增強材料。例如，增強材料190可以選擇性地位于表層185的各個部分，并且附加內部增強材料可以提供更多舒適性和濕度控制(如遠離足部排濕)。此附加的內部襯里(未示出)可以以其他方式在其他的表層185的未增強部分上延伸。在一些實施方案中，此附加的內部襯里可以是相對可透氣的材料，并且因此可以保存網格表層185的通風好處。

圖7是在圖6中的線7-7處截取的鞋面110的橫截面視圖。如在圖7中所示，在焊接時，結合區205可以通過將表層185的網格纖維嵌入到增強材料190而創建。表層185的纖維可以在焊接過程中熔化到更大或更小的程度。因此，在一些實施方案中，當形成結合區205時，表層185的纖維可以保持大體完整。在其他實施方案中，表層185的纖維可以大體熔化并且與增強材料190混合。在某些情況下，表層185的纖維保持大體完整是比較理想的，以便保持表層185的強度和耐用性。在一些實施方案中，表層185的纖維可以輕微地變形，如在圖7中所示。這種輕微變形可能由于輕微熔化導致，其可以改善表層185的纖維和增強材料190之間的結合，同時，由于表層185的纖維保持大體完整而大體保護表層185的拉伸強度。

圖7還示出了在結合區205中增強材料190的變形。這種變形可以通過由焊接過程施加的熱和壓力來創建，其可以壓縮增強材料190。另外，圖7還顯示了其中增強材料190在表層185下方延伸的增強部分195以及其中增強材料190不延伸的未增強部分200。

圖8提供了表層的網格材料的可選構造的示意圖。例如，圖8顯示網格表層700，其在增強部分730中被增強材料705加背襯。增強部分730延伸到增強材料705的邊緣710。此外，增強材料705在第一結合區720和第二結合區725中被焊接到表層700。

如在圖8中所示，表層700的網格可以具有六邊形結構。相比于正方形或矩形柵格結構，這種六邊形結構可以在多個方向上提供改進的強度和非彈性。還可以使用具有帶有其他幾何形狀結構的柵格的網格。例如，表層可以由具有三角形或八角形結構的網格材料形成。可以選擇各種形狀以提供所需的性能特性，如方向強度和非彈性。

雖然表層的網格以具有大致二維結構示出，但在一些實施方案中，網格可具有三維結構。例如，在一些實施方案中，表層可以由間隔網格或間隔織物構成。三維網格結構可以提供更復雜和定制的性能特性，如定向拉伸強度和非彈性，以及穿刺強度、耐磨性和通風。

一些實施方案可以使用一個或多個間隔網格或間隔織物材料，其在2013年10月10日公布的hazenberg等人的且題為“spacertextilematerialsandmethodsformanufacturingthespacertextilematerials”的美國專利申請公開號2013/0266773中以及2013年10月10日公布的chao等人的且題為“methodsformanufacturingfluid-filledchambersincorporatingspacertextilematerials”的美國專利申請公開號2013/0263391中被討論。這兩個專利申請的全部公開內容通過引用以其整體并入本文。在一些實施方案中，雙針桿拉舍爾編織或其他三維編織可以用于形成表層的網格材料。可以使用的示例性的三維編織包括雙針桿拉舍爾編織，其在2005年夏第4期第4卷紡織和服裝、技術和管理雜志的bruer等人的“three-dimensionallyknitspacerfabrics:areviewofproductiontechniquesandapplications”中公開，其全部公開內容通過引用并入本文。

在一些實施方案中，鞋面的結合網格復合面板可以通過將用于各個層的材料的單獨面板組裝成平坦構造而產生。面板和其他的元件被組裝，從而具有其中面板和元件的相對位置對應于那些面板和元件將在已做好的鞋中所具有的位置的布置。在將單獨面板和其他元件組裝成合適的布置并且在多個位置處定位焊(tacking)組件之后，組件經受一系列的按壓操作以結合已組裝的元件。這些操作產生平坦的一件式單體鞋面殼體，該一件式單體鞋面殼體可以容納許多或全部待包括在完成的鞋面中的元件。然后，單體鞋面殼體的邊緣可以被連接以產生準備用于進一步的精整加工和與鞋底夾層附接的三維鞋面主體。一些實施方案可以使用2012年11月29日公布的shaffer等人的且題為“shoewithcompositeupperandmethodofmakingthesame”的美國專利申請公開號2012/0297643中公開的一個或多個組裝程序，其全部公開內容通過引用并入本文。另外，一些實施方案可以使用在(a)2011年2月17日提交的dojan等人的且題為“shoewithcompositeupperandfoamelementandmethodofmakingsame”(現已放棄)的美國專利申請第13/029,502號，(b)2011年4月21日提交的dojan等人的且題為“compositeshoeupperandmethodofmakingsame”的美國專利申請公開第2011/0088285號以及(c)2011年4月21日公布的dojan等人的且題為“compositeshoeupperandmethodofmakingsame”的美國專利申請公開第2011/0088282號中公開的鞋類組裝方法中的一種或多種。上面列出的這些申請的每一個通過引用以其整體并入。

圖9-11更詳細地示出示例性超聲波焊接工藝。如在圖9中所示，表層185和增強材料190(或鞋面的其他部件)可以在砧座(anvil)235上被超聲波焊接。砧座235可以是相對剛性體，部件可以在其上被超聲波焊接。在一些實施方案中，砧座235可以是相對平的表面，如桌子。在其他實施方案中，砧座235可以是鞋楦，鞋類物品可以在其上組裝。圖9-11的示意性圖示旨在涵蓋砧座的一般使用，并且因此不具體到任何特定砧座結構。

如進一步在圖9中所示，超聲變幅桿240可以被提供以實現超聲波焊接。如在圖10中所示，超聲變幅桿240可以抵著砧座235壓縮表層185和增強材料190。另外，超聲變幅桿240可以以超聲頻率振動，如由振動線245表示的。此超聲波振動可以產生摩擦，其可以產生熱量，該熱量連同超聲變幅桿240的壓力一起擠壓砧座235，可以至少部分地熔化增強材料190的一部分。由于這種熔化的結果，表層185的纖維可以嵌入增強材料190內，有效地將增強材料190的部分重新定位到鞋面的外表面，由此形成結合區205，如在圖11中所示。

利用在圖9-11中示意性示出的技術，可以提出一種制造鞋類物品的方法。方法可包括形成配置為接納穿用者足部的鞋面。形成鞋面可以包括使用超聲波焊接選擇性地將內部增強材料190附接到表層185。(在一些實施方案中，可以使用其他焊接技術。)方法還可包括安置表層185以形成鞋面的外表面的至少一部分。將內部增強材料190超聲波焊接到表層185可以形成具有外暴露表面的結合區205，該外暴露表面界定了鞋面的外表面的一部分。在某些實施方案中，表層185可以具有第一顏色，并且增強材料190可以具有不同于第一顏色的第二顏色。

結合區205的外暴露表面可以形成包括增強材料190的部分，進而為結合區205的外暴露表面提供不同于表層185的顏色。例如，將內部增強材料190超聲波焊接到表層185以形成結合區205，可以在結合區205的外暴露表面處將增強材料190的部分重新定位到鞋面的外表面，進而為結合區205的外暴露表面提供與增強材料190相同的顏色。在一些實施方案中，將增強材料190的部分重新定位到鞋面的外表面可包括將增強材料190的部分通過開口按壓在表層185的網格材料中。此外，選擇性地將內部增強材料190附接到表層185的某些部分可以形成表層185的增強部分，剩下表層185的未增強部分通過表層185的網格材料向由鞋面界定的內腔提供直接通風。

將內部增強材料190超聲波焊接到表層185以形成結合區205，可以包括形成在鞋類物品的部件之間延伸的結合材料線。例如，形成結合材料線可包括形成從鞋類物品的鞋底結構延伸到靠近鞋類物品的腳背區域的增強帶的結合材料線。

為了形成結合材料線，針狀的超聲變幅桿(stylus-likeultrasonichorn)240可以以所需的圖案運動。在其他實施方案中，超聲變幅桿240可以是以所需圖案形成的細長結構。這樣的細長超聲變幅桿可以簡單地擠壓材料以被焊接和超聲波振動激活。一些實施方案可以使用________公布的beye等人的美國專利申請公布號________(現為2013年1月15日提交的且題為“spacertextilematerialwithtensilestrandhavingmultipleentryandexitpoints”的美國專利申請第13/741,428號(代理人案號51-2687))中討論的細長變幅桿的一種或多種超聲波焊接技術，其全部公開內容通過引用并入本文。

在一些實施方案中，示例性鞋類物品可以包括位于表層的一部分和增強材料的一部分之間的材料的附加層。例如，材料的附加層可以包括可壓縮泡沫材料，其可以提供舒適性、保護和緊密貼合。可以在如鞋類物品的鞋面的鞋舌部分中提供這種可壓縮泡沫層。結合區的線可以包圍在表層和增強材料之間的袋狀物，可以在袋狀物中設置可壓縮泡沫層。在一些實施方案中，可以提供多個靠近彼此的可壓縮泡沫襯墊。例如，多個可壓縮泡沫襯墊可以通過結合區的線分開。這樣的布置可以產生絎縫結構(quiltedconfiguration)，其可以向鞋類的腳背區域提供舒適性。

圖12示出了具有大體暴露的鞋舌800的鞋類100的視圖。如在圖12所示，鞋面110可以包括鞋舌800，鞋舌800可以由多個層形成，這些層可以使用焊接或縫合連接。例如，多個結合區805可以以線的形式被提供，用于選擇性地將增強材料190附接到表層885。另外，縫合部840可以在鞋舌800的某些部分如周邊邊緣中將增強材料190固定到表層885，如在圖12中所示。

如進一步在圖12中所示，在一些實施方案中，鞋類100可以包括位于表層885的一部分和增強材料190的一部分之間的材料的附加層。例如，材料的附加層可以包括可壓縮泡沫材料。如在圖12中所示，表層885和增強材料190之間的第一袋狀物810可以容納第一泡沫襯墊815。第一袋狀物810可以由多個界定多邊形袋狀物的結合區線包圍。例如，如在圖12所示，第一結合區線820、第二結合區線825、第三結合區線830和第四結合區線835可以包圍第一袋狀物810。

另外，可以在鞋舌800中設置至少一個附加泡沫襯墊。例如，可以在第二袋狀物850中設置第二泡沫襯墊845。第二袋狀物850可以由第五結合區線855、第六結合區線860、第七結合區線865和第四結合區線835包圍。第一泡沫襯墊815和第二泡沫襯墊845可以設置成大體靠近彼此，進而形成大體絎縫的構造。

圖13顯示了沿圖12的線13-13截取的橫截面圖。如在圖13中所示，第一泡沫襯墊815可以設置在表層885和增強材料190之間的第一袋狀物810內。同樣，泡沫襯墊845可以設置在第二袋狀物850內。如在圖12中所示，第二結合區線825和第三結合區線830界定第一袋狀物810的邊界。同樣，第六結合區線860和第七結合區線865界定第二袋狀物850的邊界。

圖14顯示了沿圖12的線14-14截取的橫截面圖，線14-14大體垂直于圖13中的橫截面沿其截取的線13-13。如在圖14中所示，除了第一泡沫襯墊815之外，鞋舌800還可以包括設置在襯里890和表層885之間的第三泡沫襯墊846和第四泡沫襯墊847。在一些實施方案中，襯里890可以由增強材料190形成。因此，襯里890可以向鞋舌800提供結構支撐。

如在圖14中所示，增強材料190可以連接到表層885以形成多個結合區。例如，增強材料190可以焊接到表層885以形成第八結合區線901和第九結合區線902。第八結合區線901和第九結合區線902可以將第三泡沫襯墊846與第一泡沫襯墊815分開。另外，第四結合區線835和第十結合區線904可以將第一泡沫襯墊815和第四泡沫襯墊847分開。此外，上邊緣905可以使用焊接或其他結合工藝形成。上邊緣905可以形成其內設置第三泡沫襯墊846的袋狀物的至少一側。同樣，下邊緣906可以使用焊接或其他結合工藝形成。下邊緣906可以形成其內設置第四泡沫襯墊847的袋狀物的至少一側。

雖然本發明多種實施方案已經被描述，但說明書意在為示例性的，而不是限制性的，且對于本領域普通技術人員明顯的是，在本發明范圍之內的許多更多的實施方式和實現方案是可能的。雖然在附圖中顯示并在本詳細描述中討論了許多特征的可能組合，但是所公開特征的許多其他組合也是可能的。因此，應當理解，本公開中示出和/或討論的任何特征可以以任何合適的組合一起實現。因此，除了根據所附的權利要求和它們的等效物之外，本發明不受限制。此外，在所附權利要求的范圍內，可以做出各種修改和改變。
