本發明涉及風扇領域，特別是涉及一種透氣雨衣。

背景技術：

雨衣，一般指由防水布料制成的擋雨衣服。雨衣適用的防水布料有膠布、油布和塑料薄膜等。現代的雨衣防水布料注重透氣性，常用的如特制尼龍和gore-tex等，透氣型雨衣利于人在穿著防雨時濕熱的水氣從雨衣內散出，增加其舒適感。

然而，目前市面上的透氣雨衣太多數只是在面料上下功夫，研發周期長，效果不明顯，另一種方法則是在雨衣上上開設透氣孔，如圖1所示，專利號為200920201493.x的中國專利，公開了一種透氣雨衣，它包括采用防水面料制成的雨衣，其特征在于在雨衣的背部局部開設透氣開口，透氣開口處使用網孔布料，背部設有下擺敞開的披掛，上述披掛遮蓋透氣開口，披掛采用防水面料制成。本發明的透氣雨衣，由于雨衣的背部局部開設透氣開口，開口處使用網孔布料，有利于散發人體的潮氣，透氣開口外面有一個遮蓋透氣開口的披掛，使得透氣開口具有隱形的效果。因此本實用具有既透氣又不影響美觀的特點。該專利的透氣孔至開在背部，而且外部還有一披掛遮擋，其透氣能力極其有限，在下雨時，由于大量雨水滴在在披掛上，由于重力作用披掛還會使披掛進一步遮擋透氣孔，此時其透氣能力更加弱。尤其是在南方炎熱多雨的天氣，還欠缺一種透氣能力強，能使用戶真正感受到涼意的雨衣。

技術實現要素：

基于此，本發明的目的在于，提供一種透氣效果明顯的雨衣。

一種透氣雨衣，包括雨衣本體，所述雨衣本體包括內層和外層，所述內層和外層的邊緣互相縫合；所述外層為由防水材料制成的擋雨層，所述內層為由透氣材料制成的透氣層；還包括微型換氣扇，所述微型換氣扇設置在內層和外層之間的夾層中，所述內層在所述微型換氣扇對應之處還開設有通氣孔。該透氣雨衣為雙層設計，包括擋水層和透氣層，在保證擋雨效果不降低的前提下提升了透氣效果，并利用了設置在夾層中的微型換氣扇進行主動換氣，大大提升了透氣效果。

進一步地，所述微型換氣扇設置在雨衣本體的下邊緣處。設置在雨衣下邊緣的微型換氣扇便于換氣的進行且增加了雨衣的垂感。

進一步地，包括至少兩個對稱設置在雨衣本體兩側的微型換氣扇。

進一步地，包括至少四個均勻分布在雨衣本體夾層中的微型換氣扇。多個均勻分布在雨衣本體夾層中的微型換氣扇互相作用形成換氣循環，是雨衣內的透氣性大大提升。

進一步地，所述透氣層開設有若干透氣孔。該設置另進一步提升了透氣性。

進一步地，所述雨衣本體的頸部開設有通向外部的透氣孔。該設置使頸部的透氣性能提升，在易于出汗的頸部降低出汗的機率。

進一步地，所述雨衣本體的頭部包括有向前凸出的帽沿。

進一步地，還包括雨褲，所述雨褲包括透氣段和擋雨段，膝蓋以上的部分為透氣段，膝蓋以下的部分為擋水段。分段式的設計使雨褲在兼顧防水功能的同時增加了透氣性能。

進一步地，所述雨褲的腰部和襠部均開設有透氣孔。該設置提升了雨褲的透氣性能。

進一步地，所述雨褲的褲腳還設置有彈性束腳邊。防止腳下的水濺到雨褲內部。

相比于現有技術，本發明所述的透氣雨衣為雙層設計，包括擋水層和透氣層，在保證擋雨效果不降低的前提下提升了透氣效果，且在夾層中的多個微型換氣扇，在雨衣內部形成換氣循環，大大提升了透氣效果，此外，還包括有兼顧透氣性和擋雨效果的雨褲，使用戶可以在雨天安心并舒適地進行戶外活動。

為了更好地理解和實施，下面結合附圖詳細說明本發明。

附圖說明

圖1為現有技術中雨衣的結構示意圖；

圖2為本發明所述透氣雨衣本體的結構示意圖；

圖3為本發明所述透氣雨衣的內部結構示意圖；

圖4為本發明所述透氣雨衣的頭部結構示意圖；

圖5為本發明所述雨褲的結構示意圖；

圖6為發明所述雨衣本體和雨褲的組合示意圖。

具體實施方式

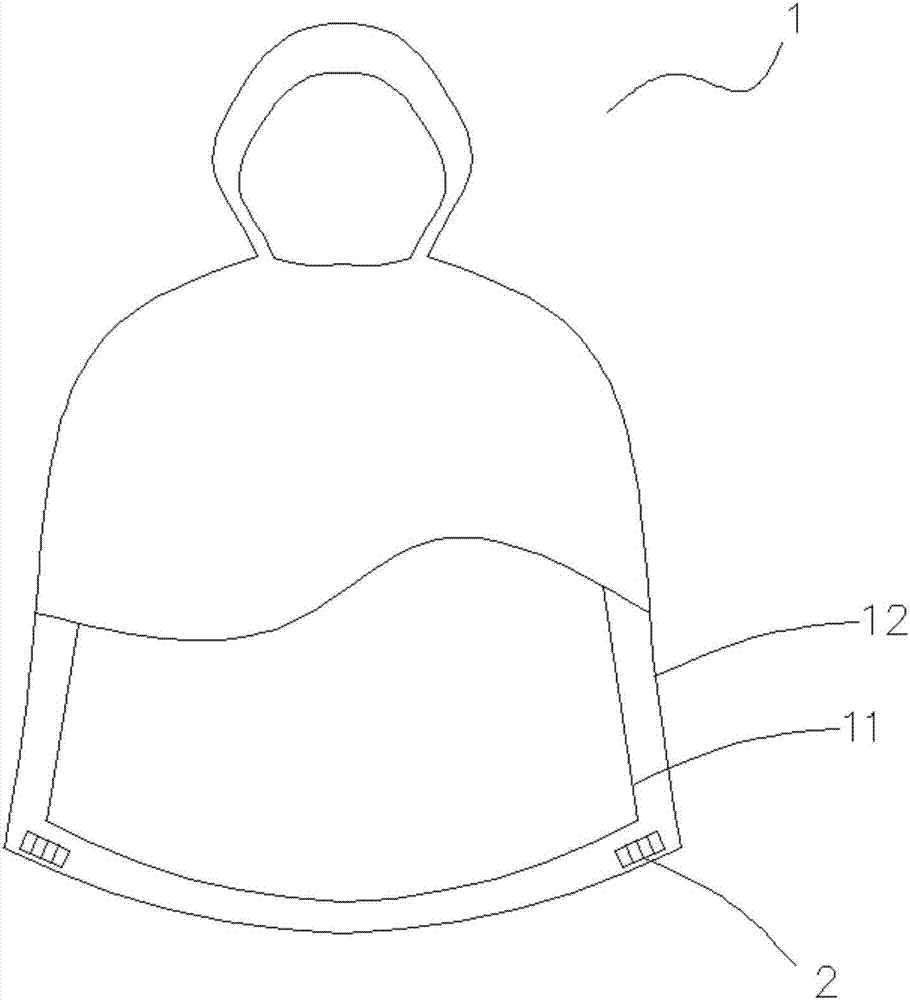

如圖2所示，圖2為本發明所述透氣雨衣本體的結構示意圖。一種透氣雨衣，包括雨衣本體1，所述雨衣本體1包括內層11和外層12，所述內層11和外層12的邊緣互相縫合；所述外層12為由防水材料制成的擋雨層，所述內層11為由透氣材料制成的透氣層；還包括微型換氣扇2，所述微型換氣扇2設置在內層11和外層12之間的夾層中，所述內層11在所述微型換氣扇2對應之處還開設有通氣孔。該透氣雨衣為雙層設計，包括擋水層和透氣層，在保證擋雨效果不降低的前提下提升了透氣效果，并利用了設置在夾層中的微型換氣扇進行主動換氣，大大提升了透氣效果。

具體地，所述微型換氣扇2設置在雨衣本體1的下邊緣處，本實施例中，可包括至少兩個對稱設置在雨衣本體1兩側的微型換氣扇2。設置在在雨衣本體1下邊緣的微型換氣扇2便于與外界交換氣體，防止從天而降的雨水打濕，同時也可以增加雨衣本體1的垂感，使雨衣不容易被大風吹起來。此外，如圖3所示，圖3為本發明所述透氣雨衣的內部結構示意圖。還可以設置至少四個微型換氣扇2，均勻分布在雨衣本體1夾層中，使雨衣本體1內部形成氣流的循環，使整個雨衣本體的透氣性提升一個層次。

另外，所述內層11還開設有若干透氣孔3，使雨衣本體1內部循環的空氣可以漏出與人體接觸，增加用戶的舒適度。優選地，如圖4所示，圖4為本發明所述透氣雨衣的頭部結構示意圖。所述雨衣本體1的頸部開設有通向外部的透氣孔3，所述雨衣本體1的頭部頸部為人體較易出汗的部位，在此處開設有通向外界的透氣孔有助于散熱。

優選地，該透氣雨衣的頭部包括有向前凸出的帽沿13，可以阻擋眼前的雨水，防止雨水達到面部。

如圖5所示，圖5為本發明所述雨褲的結構示意圖。本發明還包括雨褲4，所述雨褲4包括透氣段41和擋雨段42，膝蓋以上的部分為透氣段41，膝蓋以下的部分為擋水段42。在有雨衣遮擋的部分由成透氣材料制成，而容易濕水的褲腳部分則用擋水材料制成，該設計根據實際需求靈活改變雨褲的結構，在保持防水性能的同時增加了透氣性。

優選地，所述雨褲4的腰部和襠部均開設有透氣孔3，增加雨褲4的透氣性能。所述雨褲4的褲腳還可設置有彈性束腳邊5，防止腳下的水濺入雨褲中。

使用時，穿著方式和普通雨衣無異，穿上雨衣后啟動微型換氣扇2，微型換氣扇2從通氣孔吸入空氣使空氣在雨衣本體1的夾層中流動，部分空氣會從透氣層透出，使用戶產生涼意，而經過透氣孔3的空氣則會更集中透出，使透氣孔3對應的部位更加涼爽。如圖6所示，圖6為發明所述雨衣本體和雨褲的組合示意圖。搭配上所述雨褲后，雨衣本體1能夠擋住雨褲的透氣段41，而所述擋水段42則外露，二者配合后能夠全方位阻擋雨水大道身上。

相比于現有技術，本發明所述的透氣雨衣為雙層設計，包括擋水層和透氣層，在保證擋雨效果不降低的前提下提升了透氣效果，且在夾層中的多個微型換氣扇，在雨衣內部形成換氣循環，大大提升了透氣效果，此外，還包括有兼顧透氣性和擋雨效果的雨褲，使用戶可以在雨天安心并舒適地進行戶外活動。

以上所述實施例僅表達了本發明的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。
