本發明涉及行走輔助器械領域，具體涉及一種拐杖衣。

背景技術：

拐杖是日常生活中常用的一種行走輔助工具，目前主要由仗桿和手柄構成，每次使用都需要用到手，從而讓使用拐杖出行的人員極度不便，同時累了無法休息，出遠門無法攜帶復雜行旅等不便，夜間行走在沒有路燈的地段，也會非常不方便，同時也無保暖功能。

技術實現要素：

有鑒于此，本發明的目的是提供一種能保暖、能發電、能當椅子、靈活性高，使用方便的拐杖衣。

本發明的技術方案在于：一種拐杖衣，包括布料外形、肩帶、臀腰部護理帶、雨傘架、防滑橡膠、發電器，所述布料外型中內置有腋撐、上左固定桿、上右固定桿、橫向固定桿、下左固定桿、下右固定桿、下獨立固定桿、腿部環形固定桿、移動固定桿，所述上左固定桿、上右固定桿之間固定有橫向固定桿，所述下左固定桿、下右固定桿、數根下獨立固定桿并于四圈腿部環形固定桿固定在一起，所述上左固定桿和下左固定桿之間通過固定螺絲固定有移動固定桿，所述上右固定桿和下右固定桿之間通過固定螺絲固定有移動固定桿。

進一步的，所述不同類型固定桿之間通過固定螺絲固定，可以自由拆卸，便于清洗及運輸拐杖衣。

進一步的，所述肩帶由兩條不同長度的肩帶組成，短邊肩帶固定于同邊肩，長邊肩帶固定于人體的另一邊肩，讓拐杖衣不容易滑落。

進一步的，所述布料外形具有保暖效果，同時當腿腳不便時，人體對臀腰部的骨頭及關節負擔自然加大了，所述臀腰部護理帶起到保暖效果的同時，適當加壓，并緩解人體骨頭的負擔。

進一步的，所述臀腰部護理帶上面設置有手機槽、水壺槽、載物空間、充電口。

進一步的，為了保證拐杖衣的安全使用，且當人累的時候拐杖衣能當椅子使用，所述移動固定桿包括上移動固定桿通過90度旋轉軸于下移動固定桿，所述上移動固定桿上通過圓環安有三角撐，當人行走時，所述三角撐下方通過固定螺絲固定于下移動固定桿，當需要椅子時，90度旋轉上移動固定桿并把三角撐的下端固定于凹槽內。

進一步的，所述下左固定桿、下右固定桿、下獨立固定桿的下方通過彈簧固定有防滑橡膠，所述防滑橡膠內嵌有發電器，所述發電器包括套環、旋轉桿、固定環、齒輪，每次人體行走時，上下運動，通過彈簧和套環帶動旋轉桿上的齒輪旋轉，齒輪旋轉時切割發電箱中的磁場進行發電，微弱的電量通過電線讓照明設備照明，并通過電線傳到充電口，當緊急情況下能供手機充電等。

進一步的，所述拐杖衣為人體穿戴方式使用，釋放使用拐杖過程中手的負擔，不影響手的其它正常使用。

進一步的，所述拐杖衣為人體單邊設計，不排除特殊情況下需要兩邊同時輔助行走，所述臀腰部護理帶的另一邊可以安裝有：不包括臀腰部護理帶的另一套本系統。

與現有技術相比較，本發明具有以下優點：結構簡單，設計合理，能保暖、能發電、能當椅子、靈活性高。

附圖說明

圖1為本發明的結構示意圖；

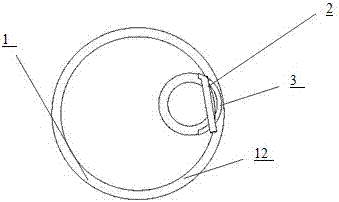

圖2為本發明的俯視結構示意圖；

圖3為本發明的移動固定桿結構示意圖。

圖4為本發明的移動固定桿動態結構側視圖。

圖5為本發明的b內部結構示意圖。

圖中：1-布料外形；2-肩帶；3-腋撐；4-雨傘架；5-移動固定桿；6-上左固定桿；7上右固定桿8-下左固定桿；9-下右固定桿；10-下獨立固定桿；11-橫向固定桿；12-臀腰部護理帶；13-防滑橡膠；14-發電器；15-固定螺絲；16-三角撐；17-90度旋轉軸；18-上移動固定桿；19-下移動固定桿；20-彈簧；21-套環；22-旋轉桿；23-固定環；24-齒輪；25-電線；26-照明設備27-手機槽；28-水壺槽；29-載物空間；30-充電口；31-腿部環形固定桿；32-圓環；33-凹槽；34-發電箱。

具體實施方式

為讓本發明的上述特征和優點能更明顯易懂，下文特舉實施例，并配合附圖，作詳細說明如下，但本發明并不限于此。

如圖1-5所示，一種拐杖衣，包括布料外形1、肩帶2、臀腰部護理帶12、雨傘架4、防滑橡膠13、發電器14，所述布料外型1中內置有腋撐3、上左固定桿6、上右固定桿7、橫向固定桿11、下左固定桿8、下右固定桿9、下獨立固定桿10、腿部環形固定桿31、移動固定桿5，所述上左固定桿6、上右固定桿7之間固定有橫向固定桿11，所述下左固定桿8、下右固定桿9、數根下獨立固定桿10并于四圈腿部環形固定桿31固定在一起，所述上左固定桿6和下左固定桿8之間通過固定螺絲15固定有移動固定桿5，所述上右固定桿7和下右固定桿9之間通過固定螺絲15固定有移動固定桿5。

在本實施例中，所述不同類型固定桿之間通過固定螺絲15固定，可以自由拆卸，便于清洗及運輸拐杖衣。

在本實施例中，所述肩帶2由兩條不同長度的肩帶組成，短邊肩帶固定于同邊肩，長邊肩帶固定于人體的另一邊肩，讓拐杖衣不容易滑落。

在本實施例中，所述布料外形1具有保暖效果，同時當腿腳不便時，人體對臀腰部的骨頭及關節負擔自然加大了，所述臀腰部護理帶12起到保暖效果的同時，適當加壓，并緩解人體骨頭的負擔。

在本實施例中，所述臀腰部護理帶12上面設置有手機槽27、水壺槽28、兩個載物空間29、充電口30。

在本實施例中，為了保證拐杖衣的安全使用，且當人累的時候拐杖衣能當椅子使用，所述移動固定桿5包括上移動固定桿18通過90度旋轉軸17于下移動固定桿19，所述上移動固定桿18上通過圓環32安有三角撐16，當人行走時，所述三角撐16下方通過固定螺絲15固定于下移動固定桿19，當需要椅子時，90度旋轉上移動固定桿18并把三角撐16的下端固定于凹槽33內。

在本實施例中，所述下左固定桿8、下右固定桿9、下獨立固定桿10的下方通過彈簧20固定有防滑橡膠13，所述防滑橡膠13內嵌有發電器14，所述發電器14包括套環21、旋轉桿22、固定環23、齒輪24，每次人體行走時，上下運動，通過彈簧20和套環21帶動旋轉桿22上的齒輪24旋轉，齒輪24旋轉時切割發電箱34中的磁場進行發電，微弱的電量通過電線讓照明設備26照明，并通過電線傳到充電口30，當緊急情況下能供手機充電等。

在本實施例中，所述拐杖衣為人體穿戴方式使用，釋放使用拐杖過程中手的負擔，不影響手的其它正常使用。

在本實施例中，所述拐杖衣為人體單邊設計，不排除特殊情況下需要兩邊同時輔助行走，所述臀腰部護理帶12的另一邊可以安裝有：不包括臀腰部護理帶12的另一套本系統。

以上所述僅為本發明的較佳實施例，凡依本發明申請專利范圍所做的均等變化與修飾，皆應屬本發明的涵蓋范圍。

技術特征：

技術總結
本發明涉及一種拐杖衣，包括布料外形、肩帶、臀腰部護理帶、雨傘架、防滑橡膠、發電器，布料外型中內置有腋撐、上左固定桿、上右固定桿、橫向固定桿、下左固定桿、下右固定桿、下獨立固定桿、腿部環形固定桿、移動固定桿，固定桿之間通過固定螺絲固定，布料外形和臀腰部護理帶具有保暖和緩解人體骨頭負擔效果，90度旋轉軸兩邊的上移動固定桿，可動態形成椅子，發電器通過行走時上下運動，帶動設備發電照明、或其它用電，采用人體穿戴方式使用，可釋放手，可拆卸，可單邊使用，也可雙邊使用。本發明結構簡單，設計合理，能保暖、能發電、能當椅子、靈活性高。

技術研發人員：金鋮瑋;朱怡嫣;康雪芳;林偉君;周海光;李盼;張群林
受保護的技術使用者：康雪芳
技術研發日：2017.08.27
技術公布日：2017.10.27
