本實用新型涉及一種新型的帶有透氣功能的按摩鞋墊，屬于鞋墊技術領域。

背景技術：
：

鞋墊大量應用于制鞋業、保健、特殊功用，一般分為制鞋業應用型鞋墊和市場商品型兩種模式，制鞋業應用的鞋墊主要是配合鞋子大底、中底、做出相應的型體，按照楦底板或者面板制作尺碼板，并制作出相應的形狀；市場商品型鞋墊主要是把鞋墊直接作為一種商品出售，由開發師設計，在市場上流通的產品。

鞋墊按照作用可分為保健鞋墊、功能鞋墊、按摩鞋墊和常規鞋墊，其中現有的按摩鞋墊結構設計不夠合理化，功能比較單一，按摩鞋墊上的按摩顆粒為均勻分布，大小一致，但未按照足底穴位分布設置，不能達到針對性的按摩目的，且透氣性不好，不能改善鞋內的空氣，防臭效果不佳。

技術實現要素：
：

針對上述問題，本實用新型要解決的技術問題是提供一種新型的帶有透氣功能的按摩鞋墊。

本實用新型的一種新型的帶有透氣功能的按摩鞋墊，它包含鞋墊、底層、邊緣部位、圓柱狀腔體、第一凹槽、氣槽、凸蓋、通道、中空橢圓柱體、透氣防水網、活動蓋、喇叭形通孔、凹點、第二凹槽、凸點，鞋墊設置在底層上，底層的周邊設置有高度比底層表面高的邊緣部位，底層內分布有數個圓柱狀腔體，圓柱狀腔體的上端為開口式結構，下端為封閉式結構，底層的內部下方位于后跟處設置有第一凹槽，第一凹槽的一端連接有氣槽，且氣槽與第一凹槽相通，第一凹槽上設置有凸蓋，氣槽的一側靠近腳掌內側位置設置有通道，且通道與氣槽相通，通道在底層的內表面設置有一個中空橢圓柱體，中空橢圓柱體內設置有透氣防水網，透氣防水網上設置有活動蓋，通道在底層的外表面開設有一個喇叭形通孔，且喇叭形通孔與中空橢圓柱體中部的圓孔相通，通道的一端兩側分別設置有凹點，鞋墊的底面下方對應底層上的凸蓋處設置有第二凹槽，并與凸蓋相匹配，鞋墊的底面中部位置對應底層上凹點處設置有兩個凸點，并與凹點相匹配。

作為優選，所述的鞋墊的腳掌部均勻設置有數個透氣孔，可以起到很好的透氣效果。

作為優選，所述的圓柱狀腔體的直徑為8-20mm。

作為優選，所述的第一凹槽的寬度為20-50mm，長度為20-50mm，第一凹槽5內可以根據需求設置兩個圓柱狀腔體4。

作為優選，所述的氣槽的長度為80-100mm。

作為優選，所述的凸蓋的寬度為18-48mm，長度為18-48mm，凸蓋的一側設置有開口，開口的寬為5mm，高為10mm。

作為優選，所述的中空橢圓柱體的外部尺寸長為15-20mm，寬為10-15mm，高為5-10mm，壁厚為2-3mm。

作為優選，所述的透氣防水網是由至少一層金屬網和至少一層非金屬織物構成，金屬網直接蓋在喇叭形通孔上，透氣防水網的尺寸大于喇叭形通孔的尺寸，并直接覆蓋在喇叭形通孔上。

作為優選，所述的喇叭形通孔的直徑為5-8mm。

作為優選，所述的第二凹槽的深度為2-5mm。

本實用新型的有益效果：它結構設計合理，外形美觀，造型新穎獨特，制作簡單，使用方便，功能多樣化，通過在底層上分布有數個圓柱狀腔體，可以起到緩沖、減震、吸氣和排氣的功效，通過在底層內設置氣槽，并連接通道和凹槽，具有很好的透氣性，通過在鞋墊和底層上設置相對應的凸點和凹點，可以增加鞋墊的穩定性，滿足了不同人群的使用需求。

附圖說明：

為了易于說明，本實用新型由下述的具體實施及附圖作以詳細描述。

圖1為本實用新型的結構示意圖；

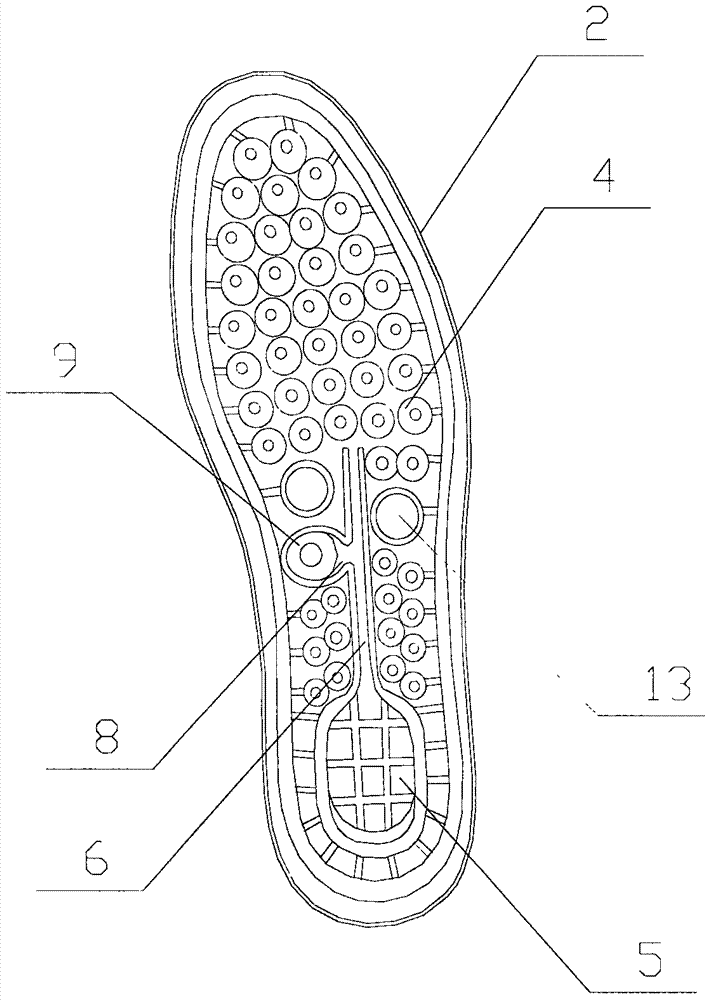

圖2為本實用新型中底層的結構示意圖；

圖3為本實用新型中凸蓋和透氣防水網安裝后的結構示意圖；

圖4為本實用新型中底層的背面結構示意圖；

圖5為本實用新型中鞋墊的結構示意圖；

圖6為本實用新型中鞋墊的背面結構示意圖；

圖7為本實用新型中凸蓋的結構示意圖；

圖8為本實用新型中凸蓋的底部結構示意圖；

圖9為本實用新型中活動蓋的結構示意圖；

圖10為本實用新型中透氣防水網的結構示意圖。

1-鞋墊；1-1-透氣孔；2-底層；3-邊緣部位；4-圓柱狀腔體；5-第一凹槽；6-氣槽；7-凸蓋；7-1-開口；8-通道；9-中空橢圓柱體；10-透氣防水網；10-1-金屬網；10-2-非金屬織物；11-活動蓋；12-喇叭形通孔；13-凹點；14-第二凹槽；15-凸點。

具體實施方式：

如圖1-圖10所示，本具體實施方式采用以下技術方案：它包含鞋墊1、底層2、邊緣部位3、圓柱狀腔體4、第一凹槽5、氣槽6、凸蓋7、通道8、中空橢圓柱體9、透氣防水網10、活動蓋11、喇叭形通孔12、凹點13、第二凹槽14、凸點15，鞋墊1設置在底層2上，底層2的周邊設置有高度比底層2表面高的邊緣部位3，底層2內分布有數個圓柱狀腔體4，圓柱狀腔體4的上端為開口式結構，下端為封閉式結構，底層2的內部下方位于后跟處設置有第一凹槽5，第一凹槽5的一端連接有氣槽6，且氣槽6與第一凹槽5相通，第一凹槽5上設置有凸蓋7，氣槽6的一側靠近腳掌內側位置設置有通道8，且通道8與氣槽6相通，通道8在底層2的內表面設置有一個中空橢圓柱體9，中空橢圓柱體9內設置有透氣防水網10，透氣防水網10上設置有活動蓋11，通道8在底層2的外表面開設有一個喇叭形通孔12，且喇叭形通孔12與中空橢圓柱體9中部的圓孔相通，通道8的一端兩側分別設置有凹點13，鞋墊1的底面下方對應底層2上的凸蓋7處設置有第二凹槽14，并與凸蓋7相匹配，鞋墊1的底面中部位置對應底層2上凹點13處設置有兩個凸點15，并與凹點13相匹配。

其中，所述的鞋墊1的腳掌部均勻設置有數個透氣孔1-1，可以起到很好的透氣效果；所述的圓柱狀腔體4的直徑為8-20mm；所述的第一凹槽5的寬度為20-50mm，長度為20-50mm，第一凹槽5內可以根據需求設置兩個圓柱狀腔體4；所述的氣槽6的長度為80-100mm；所述的凸蓋7的寬度為18-48mm，長度為18-48mm，凸蓋7的一側設置有開口7-1，開口7-1的寬為5mm，高為10mm；所述的中空橢圓柱體9的外部尺寸長為15-20mm，寬為10-15mm，高為5-10mm，壁厚為2-3mm；所述的透氣防水網10是由至少一層金屬網10-1和至少一層非金屬織物10-2構成，金屬網10-1直接蓋在喇叭形通孔12上，透氣防水網10的尺寸大于喇叭形通孔12的尺寸，并直接覆蓋在喇叭形通孔12上；所述的喇叭形通孔12的直徑為5-8mm；所述的第二凹槽14的深度為2-5mm。

本具體實施方式結構設計合理，外形美觀，造型新穎獨特，制作簡單，使用方便，功能多樣化，通過在底層上分布有數個圓柱狀腔體，可以起到緩沖、減震、吸氣和排氣的功效，通過在底層內設置氣槽，并連接通道和凹槽，具有很好的透氣性，通過在鞋墊和底層上設置相對應的凸點和凹點，可以增加鞋墊的穩定性，滿足了不同人群的使用需求。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
