本發明涉及一種日常用鞋墊，尤其涉及一種具有按摩功能的鞋墊。

背景技術：

經常站立、行走的人(如教師、交警、銷售、保險行業等)常常會感覺雙腳疲勞不適，甚至疼痛。鞋墊的出現很好的解決了上述問題，鞋墊能有效乘托腳部的受力點，從而使得腳由三點受力變為整體受力，進而改善疼痛。

但是，現有的鞋墊功能比較單一，只具有驅寒、去汗等功能，而不具備按摩功能，即使具備按摩功能的鞋墊由于按摩效果差或者結構復雜而使用受限。

因此，有必要對現有的鞋墊做出進一步改進，以克服上述缺陷。

技術實現要素：

一、要解決的技術問題

本發明的目的是針對現有技術所存在的上述問題，特提供一種具有按摩功能的鞋墊，具有結構簡單且按摩效果好的優點。

二、技術方案

為解決上述技術問題，本發明提供一種具有按摩功能的鞋墊，所述鞋墊由腳趾區、腳掌區和腳跟區組成，所述腳趾區上設置有五個分別與五個腳趾穴位相對應的鋸齒狀按摩體，所述腳掌區上布滿若干個凸起的按摩珠粒，所述腳跟區上設置有銅錢狀按摩塊，所述按摩體、 所述按摩珠粒和所述按摩塊用于對腳部的對應穴位進行按摩；所述按摩珠粒包括珠粒外體和珠粒內體，所述珠粒內體嵌入在所述珠粒外體內，所述珠粒內體的伸入所述珠粒外體的一端能夠沿著所述珠粒外體彈性上下移動，另一端呈半球狀。

其中，在上述的具有按摩功能的鞋墊中，所述珠粒內體的外壁兩側分別設置有滑塊，所述珠粒外體的內壁兩側設置有對應所述滑塊的滑槽，所珠粒外體的頂端設置有對應所述滑塊的擋塊，所述擋塊將對應的所述滑塊限制于對應的所述滑槽。

其中，在上述的具有按摩功能的鞋墊中，所述珠粒外體的底部設置有彈性件，所述彈性件與所述珠粒內體的底部接觸并將該珠粒內體的滑塊緊抵于所述擋塊處。

其中，在上述的具有按摩功能的鞋墊中，所述珠粒內體的底部連接有導向柱，所述導向柱套上所述彈性件后伸入所述珠粒外體的底部。

其中，在上述的具有按摩功能的鞋墊中，所述珠粒外體的底部設置有對應所述導向柱的貫通孔，所述導向柱伸入但未伸出所述貫通孔。

三、本發明的有益效果

與現有技術相比，本發明的一種具有按摩功能的鞋墊，在腳趾區、腳掌區和腳跟區分別設置有不同的按摩體，且在面積較廣的腳掌區設置的按摩體為由珠粒內體和珠粒外體組成的按摩珠粒，使得在行走中珠粒內體不斷上下動作對腳掌進行按摩，具有高效的按摩效果，并且結構十分簡單。

附圖說明

圖1為本發明的具有按摩功能的鞋墊的結構示意圖；

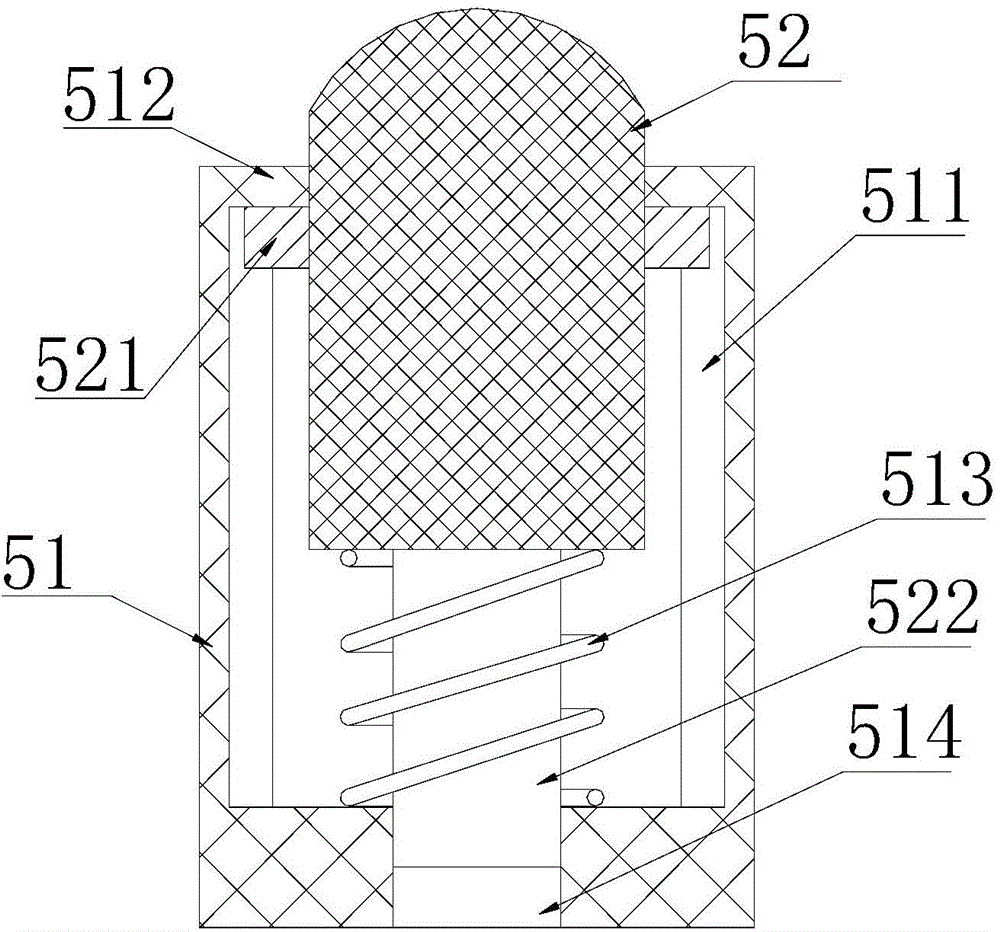

圖2為圖1中按摩珠粒的結構示意圖；

其中：

1為腳趾區；

2為腳掌區；

3為腳跟區；，

4為按摩體；

5為按摩珠粒，51為珠粒外體，511為滑槽，512為擋塊，513為彈性體，514為貫通孔，52為珠粒內體，521為滑塊，522為導向柱；

6為按摩塊。

具體實施方式

下面結合附圖和實施例，對本發明的具體實施方式作進一步詳細描述。以下實施例用于說明本發明，但不能用來限制本發明的范圍。

如圖1和圖2所示，本實施例的一種具有按摩功能的鞋墊主要由腳趾區1、腳掌區2和腳跟區3組成，在腳趾區1上設置有五個分別與五個腳趾穴位相對應的鋸齒狀按摩體4，腳掌區2上布滿若干個凸起的按摩珠粒5，腳跟區3上設置有銅錢狀按摩塊6，按摩體4、按摩珠粒5和按摩塊6用于對腳部的對應穴位進行按摩，銅錢狀按摩塊6的設計與格子布局相比，增加了腳后跟部穴位按摩的效果。這樣，將按摩點分為三大區域，而且分別與腳底三大穴位區相對應，具有顯著的按摩效果。

由于腳掌區2占用較大面積且人體的腳掌處穴位較多，本實施例將腳掌區2上布滿按摩效果突出的按摩珠粒5，該按摩珠粒5如圖2所示包括珠粒外體51和珠粒內體52，珠粒內體52嵌入在珠粒外體 51內，珠粒內體52的伸入珠粒外體51的一端能夠沿著珠粒外體51彈性上下移動，珠粒內體52的另一端呈半球狀。這樣在行走時珠粒內體51不斷上下動作對腳掌進行按摩，具有高效的按摩效果。

具體來說，珠粒內體52的外壁兩側分別設置有滑塊521，珠粒外體51的內壁兩側設置有對應滑塊521的滑槽511，珠粒外體51的頂端設置有對應滑塊521的擋塊512，擋塊512將對應的滑塊521限制于對應的滑槽511內，擋塊512主要起限位作用，防止珠粒內體52跳出珠粒外體51。珠粒外體51的底部設置有彈性件513，彈性件513與珠粒內體52的底部接觸并將該珠粒內體52的滑塊521緊抵于擋塊512處。行走過程中，當腳落地時珠粒內體52受壓收縮，此時彈性件513受壓，當腳抬起時彈性件513將珠粒內體52彈起，這樣珠粒內體52一縮一伸，并利用其半球狀的一端對腳掌進行按摩，按摩效果十分明顯。本實施例中，彈性件513可以但不僅僅限于彈簧或橡膠套等。

為了保證珠粒內體伸縮自如、不跑偏，在珠粒內體52的底部連接有導向柱522，導向柱522起導向作用，導向柱522套上彈性件513后伸入珠粒外體51底部的貫通孔514內，這里導向柱522伸入但未伸出貫通孔514，即在珠粒內體52未收縮時，導向柱522位于貫通孔514內，在珠粒內體52收縮至最低點時，，導向柱522仍然位于貫通孔514內并不伸出。

如上所述，本發明的一種具有按摩功能的鞋墊，在腳趾區、腳掌區和腳跟區分別設置有不同的按摩體，且在面積較廣的腳掌區設置的按摩體為由珠粒內體和珠粒外體組成的按摩珠粒，使得在行走中珠粒內體不斷上下動作對腳掌進行按摩，具有高效的按摩效果，并且結構十分簡單。

以上僅是本發明的優選實施方式，應當指出，對于本技術領域的 普通技術人員來說，在不脫離本發明技術原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
