本實用新型涉及鞋墊設備技術領域，具體為一種可加熱高檔女式鞋墊。

背景技術：

目前，市場上女式鞋墊各種各樣，但是一般高檔女式鞋墊制造時僅僅為了方便放入鞋子，且使整體美觀，制造時一般不具備加熱功能，且一般鞋墊與腳底包裹不嚴實，容易崴腳，且不具備通氣功能，通氣性差，容易產生氣味，一般加熱鞋墊換洗時，因為鞋店內設置有加熱裝置，洗滌麻煩，且加熱鞋墊整體僵硬，進出鞋內不方便。

技術實現要素：

本實用新型的目的在于提供一種可加熱高檔女式鞋墊，以解決上述背景技術中提出的問題，所具有的有益效果是：通過加熱電阻絲對鞋墊進行加熱，放入鞋內使用時，保溫層可減緩散熱溫度，且軟墊底層下端設置的增高墊拆卸方便，加熱效果好，使用方便。

為實現上述目的，本實用新型提供如下技術方案：一種可加熱高檔女式鞋墊，包括鞋墊主體、子粘扣和增高墊，所述鞋墊主體由上到下依次由吸汗棉層、保溫層、加熱層和軟墊底層組成，所述保溫層與加熱層之間設置有上絕緣層，且加熱層與軟墊底層之間固定有下絕緣層，所述加熱層內部設置有加熱電阻絲，且加熱層后端固定有接電口，所述接電口與加熱電阻絲電性連接，所述鞋墊主體上端分別設置有減震墊，且鞋墊主體后端設置有防松邊，所述鞋墊主體外部設置有包邊，所述子粘扣固定于軟墊底層底部，所述增高墊通過母粘扣和子粘扣與軟墊底層連接。

優選的，所述鞋墊主體前端開設有通氣孔。

優選的，所述吸汗棉層、保溫層、上絕緣層、加熱層、下絕緣層和軟墊底層通過透氣黏合劑固定。

優選的，所述上絕緣層和下絕緣層上下兩端分別涂有防水層。

優選的，所述軟墊底層下端設置有防滑凸塊。

優選的，所述加熱電阻絲最高溫度小于45度。

優選的，所述接電口外部設置有防水蓋。

與現有技術相比，本實用新型的有益效果是：該設備通過加熱電阻絲可對加熱層加熱，加熱層上下兩端的上絕緣層與下絕緣層可防止漏電，且上絕緣層和下絕緣層上下兩端分別涂有防水層，防止洗滌時對加熱層產生破壞，通過保溫層防止熱度散熱過快，軟墊底層下端通過子粘扣和母粘扣與增高墊連接，拆卸方便，防松邊使鞋與腳緊湊，通過通氣孔排氣，防止鞋內產生氣味。

附圖說明

圖1為本實用新型俯視圖；

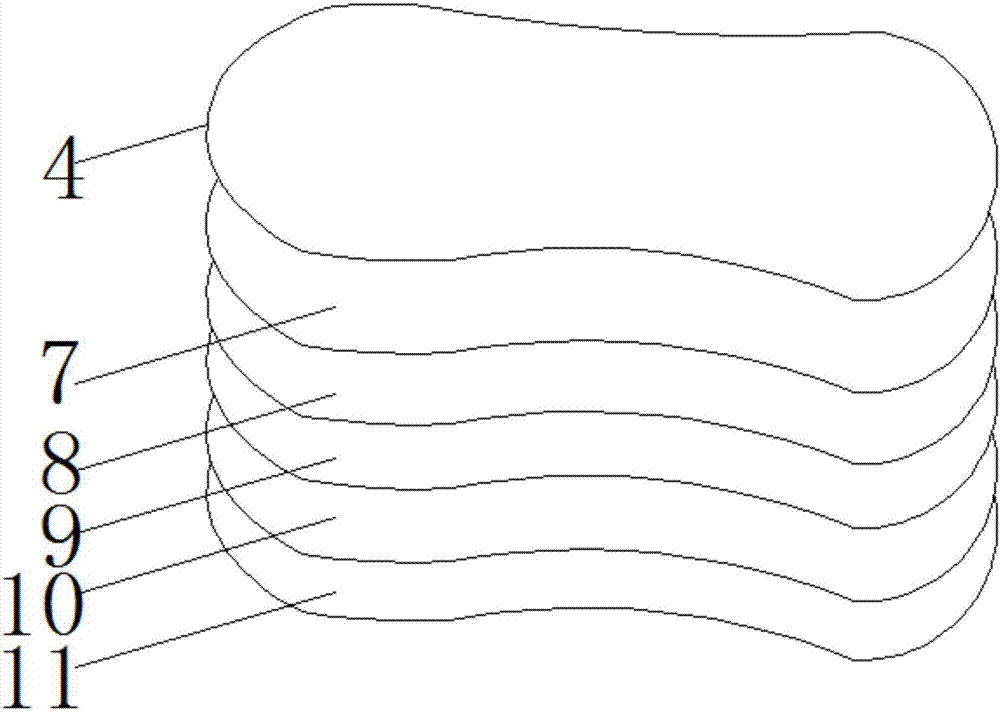

圖2為本實用新型鞋墊主體圖；

圖3為本實用新型加熱層示意圖；

圖4為本實用新型軟墊底層示意圖。

圖中：1-鞋墊主體；2-減震墊；3-通氣孔；4-吸汗棉層；5-防松邊；6-包邊；7-保溫層；8-上絕緣層；9-加熱層；10-下絕緣層；11-軟墊底層；12-加熱電阻絲；13-接電口；14-子粘扣；15-母粘扣；16-增高墊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供的一種實施例：一種可加熱高檔女式鞋墊，包括鞋墊主體1、子粘扣14和增高墊16，鞋墊主體1由上到下依次由吸汗棉層4、保溫層7、加熱層9和軟墊底層11組成，保溫層7與加熱層9之間設置有上絕緣層8，且加熱層9與軟墊底層11之間固定有下絕緣層10，加熱層9內部設置有加熱電阻絲12，且加熱層9后端固定有接電口13，接電口13與加熱電阻絲12電性連接，鞋墊主體1上端分別設置有減震墊2，且鞋墊主體1后端設置有防松邊5，鞋墊主體1外部設置有包邊6，子粘扣14固定于軟墊底層11底部，增高墊16通過母粘扣15和子粘扣14與軟墊底層11連接，鞋墊主體1前端開設有通氣孔3，吸汗棉層4、保溫層7、上絕緣層8、加熱層9、下絕緣層10和軟墊底層11通過透氣黏合劑固定，上絕緣層8和下絕緣層10上下兩端分別涂有防水層，軟墊底層11下端設置有防滑凸塊，加熱電阻絲12最高溫度小于45度，接電口13外部設置有防水蓋。

工作原理：使用時，通過加熱電阻絲12對加熱層9加熱，加熱層9上下兩端的上絕緣層8與下絕緣層10可防止漏電，通過保溫層7防止熱度散熱過快，軟墊底層11下端通過子粘扣14和母粘扣15與增高墊16連接，拆卸方便，防松邊5使鞋與腳緊湊，通過通氣孔3排氣，防止鞋內產生氣味。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
