本實用新型公開一種背包，特別是一種帶音響功能的背包，屬于音響設備技術領域。

背景技術：

背包作為人們盛放和攜帶物品的工具，在人們生活中得到廣泛使用，人們外出工作、學習或旅游時，通常會通過一個背包攜帶物品。隨著科技的進步和物質生活的不斷豐富，人們在外出圖中，通常會聽一些音樂，以緩解旅途的疲憊和放松心情，目前，人們聽音樂一般是采用手機、MP3等電子設備連接耳機進行播放，長時間使用二級播放音樂容易對耳朵造成損傷，而直接采用手機、MP3等自身帶的揚聲器進行外放的話，音質又比較差，且不便攜帶。現有技術中，人們對背包的發展普遍集中在結實耐用以及外形美觀上，而功能上一直沒有任何突破，單一的攜帶功能已經逐漸不能滿足人們的心理需求。

技術實現要素：

針對上述提到的現有技術中的背包功能單一的缺點，本實用新型提供一種帶音響功能的背包，其在背包本體內設有音響本體，既可以方便攜帶物品，又可以進行音樂播放。

本實用新型解決其技術問題采用的技術方案是：一種帶音響功能的背包，背包包括背包本體、音響本體和背帶，音響本體與背包本體安裝在一起，背帶安裝在背包本體上，音響本體內設有音響控制電路，控制電路包括中央控制模塊、音頻解碼模塊、功放模塊、揚聲器和電源模組，音頻解碼模塊連接在中央控制模塊上，功放模塊連接在音頻解碼模塊上，功放模塊上連接有揚聲器。

本實用新型解決其技術問題采用的技術方案進一步還包括：

所述的背包本體內設有相對獨立的用于盛放物品的儲物腔和用于盛放音響本體的音響腔。

所述的儲物腔和音響腔上下設置，儲物腔和音響腔之間一體設置，或者儲物腔和音響腔之間通過拉鏈連接。

所述的音響本體包括箱體、揚聲器、前蓋板以及設置控制電路的控制板，前蓋板和箱體固定安裝在一起，揚聲器和控制板設置在保護腔內，揚聲器與控制板電連接。

所述的前蓋板上對應于揚聲器位置處固定安裝有網蓋，前蓋板和箱體通過卡扣結構固定安裝在一起。

所述的背帶上安裝有攝像頭，攝像頭與視頻編碼器電連接，視頻編碼器與中央控制模塊連接。

所述的背帶上固定安裝有LED閃光燈，LED閃光燈與音響控制電路電連接。

所述的電源模組采用鋰電池，鋰電池上連接有電源管理模塊，電源管理模塊上連接有對鋰電池充電的充電接口和給外界供電的供電接口，電源管理模塊上連接有太陽能電池板。

所述的中央控制模塊上連接有藍牙模塊和/或網絡傳輸模塊，網絡傳輸模塊采用2G模塊、3G模塊、4G模塊、5G模塊、WiFi模塊或RJ-45接口。

所述的中央控制模塊上連接有電臺接收器。

本實用新型的有益效果是：本實用新型結構設計科學、合理，通過前蓋板與控制面板分別從正面和側面將箱體與下腔部穩固結合，結合更加穩定牢固；通過設置攝像頭、LED閃光燈使音響背包的功能更加多元化；通過設置多種連接裝置和連接端口使音響背包的操控更加方便。

下面將結合附圖和具體實施方式對本實用新型做進一步說明。

附圖說明

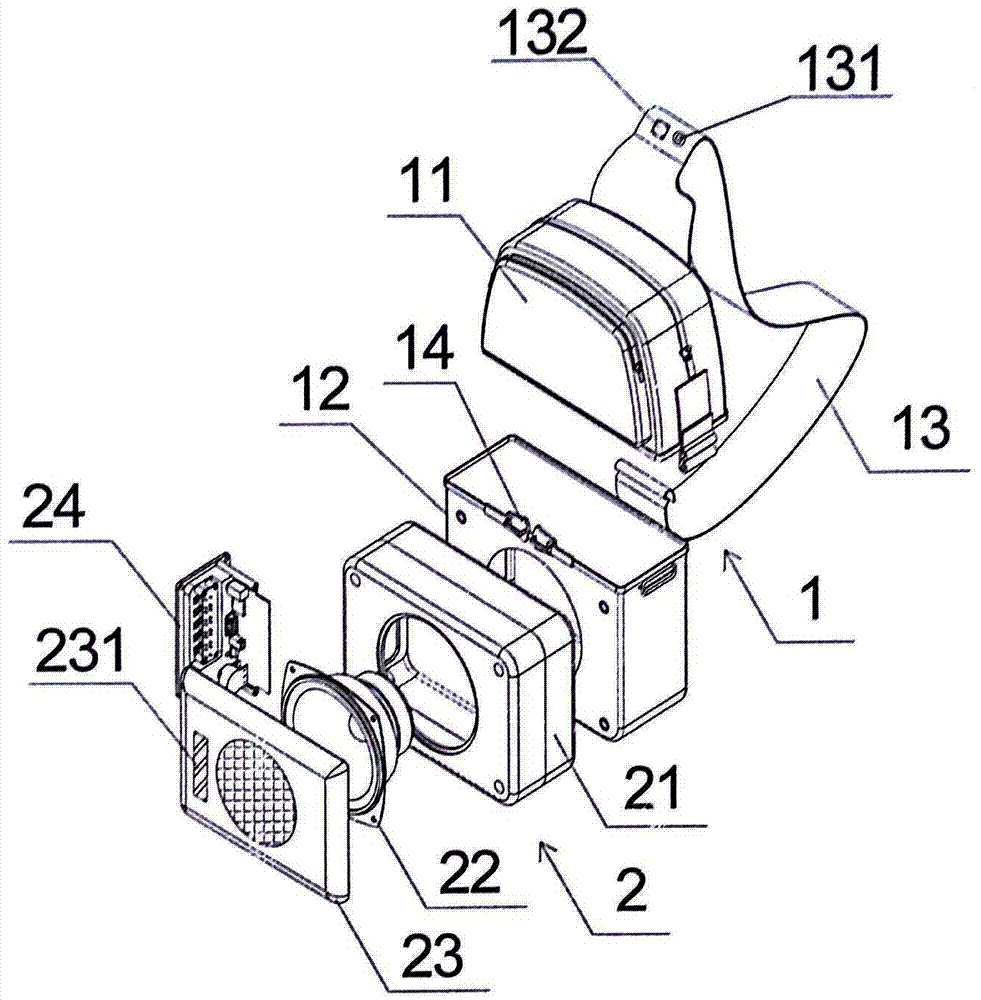

圖1為本實用新型實施例一分解狀態結構示意圖。

圖2為本實用新型實施例二分解狀態結構示意圖。

圖3為本實用新型控制電路方框圖。

圖中，1-背包本體，11-上腔體，12-下腔體，13-背帶，131-攝像頭，132-LED閃光燈，14-拉鏈，2-音響本體，21-箱體，22-揚聲器，23-前蓋板，231-太陽能電池板，24-控制板。

具體實施方式

本實施例為本實用新型優選實施方式，其他凡其原理和基本結構與本實施例相同或近似的，均在本實用新型保護范圍之內。

請參看附圖1、附圖2和附圖3，本實用新型主要包括背包本體1和音響本體2，音響本體2與背包本體1固定安裝在一起。本實施例中，背包本體1內包括有相對獨立的上腔體11和下腔體12，上腔體11位儲物腔，用于盛放物品之用，下腔體12為音響腔，用于盛放音響本體2，背包本體1上固定連接有背帶13，背帶13可采用單肩背帶，也可以采用雙肩背帶。本實施例中，將背包本體1分開兩個獨立的腔體設計，可防止在取放物品時碰觸到音響本體2上的電路板和電子元器件以及線路等，造成對其不必要的損壞。本實施例中，儲物腔和音響腔為上下結構設計，具體實施時，可以采用前后結構設計或采用左右結構設計，或者直接在儲物腔內分出一個獨立空間作為音響腔。

下面將以兩種不同結構形式對本實用新型進行具體說明：

實施例一：請參看附圖1，本實施例中，上腔體11和下腔體12一體設置，上腔體11和下腔體12之間通過中間隔板分割成兩個相對獨立的腔體。

實施例二：請參看附圖2，本實施例中，上腔體11和下腔體12為分體設計，上腔體11和下腔體12之間通過拉鏈14連接在一起。

本實施例中，音響本體2主要包括箱體21、揚聲器22、前蓋板23以及控制板24，前蓋板23和箱體21固定安裝在一起，形成保護腔，本實施例中，前蓋板23和箱體21通過卡扣結構固定安裝在一起，揚聲器22和控制板24設置在保護腔內，揚聲器22與控制板24電連接，本實施例中，揚聲器22和控制板24可固定安裝在前蓋板23上，也可以固定安裝在箱體21內，可根據實際情況具體設計，本實施例中，揚聲器22固定安裝在箱體21內，控制板24通過螺釘固定安裝在箱體21內部一側。本實施例中，前蓋板23上對應于揚聲器22位置處固定安裝有網蓋（圖中未標出），可對揚聲器22起到保護作用，防止其被損壞。

本實施例中，在背帶13上安裝有攝像頭131，可通過攝像頭131采集視頻信息或圖片信息，實現實時拍照或錄制視頻。本實施例中，在背帶13上還固定安裝有LED閃光燈132，LED閃光燈132設置在攝像頭131旁邊，可在攝像頭131拍照時，通過LED閃光燈132對其進行補光，夜間使用時，也可以將LED閃光燈132作為照明手電筒使用。

本實用新型中控制板24上設有控制電路，請參看附圖3，控制電路主要包括中央控制模塊、音頻解碼模塊、功放模塊、揚聲器和電源模組，本實施例中，中央控制模塊采用單片機、MCU等具有處理功能的模組，音頻解碼模塊連接在中央控制模塊上，功放模塊連接在音頻解碼模塊上，功放模塊上連接有揚聲器，中央控制模塊輸出音頻信息給音頻解碼模塊，通過音頻解碼模塊對音頻信息進行解碼后輸出給功放模塊，通過功放模塊驅動揚聲器進行音頻播放，可通過本實用新型實現音響播放功能。本實施例中，電源模組可采用鋰電池，鋰電池上連接有電源管理模塊，電源管理模塊上連接有充電接口，可通過充電接口對鋰電池進行充電，本實施例中，在電源管理模塊上還連接有供電接口，可通過供電接口輸出電源，給手機、平板電腦等供電，將本實用新型當作移動電話（也叫作充電寶）使用。本實施例中，在電源管理模塊上還連接有太陽能電池板231，可通過太陽能電池板231對鋰電池進行充電，本實施例中，太陽能電池板231固定安裝在前蓋板23上，具體實施時，太陽能電池板231還可以安裝在背包本體1或音響本體2或背帶13上的其他位置。本實施例中，在中央控制模塊上連接有音頻編碼模塊，音頻編碼模塊上連接有音頻輸入接口，音頻輸入接口可采用AUX接口，可通過AUX接口輸入音頻信息。

本實施例中，中央控制模塊上連接有視頻編碼器，視頻編碼器上連接有攝像頭，攝像頭采集到視頻或圖片信息傳輸給視頻編碼器，經視頻編碼器進行編碼后傳輸給中央控制模塊。本實施例中，在中央控制模塊上連接有補光模塊，補光模塊可采用LED閃光燈，通過中央控制模塊控制補光模塊工作，補光模塊可采用常亮的形式，也可采用閃光形式對攝像頭模塊進行補光，以方便夜間或光線較暗的地點拍攝。

本實施例中，中央控制模塊上連接有藍牙模塊，可通過藍牙模塊與手機、平板電腦等進行連接，可將手機、平板電腦等上的音頻文件通過藍牙模塊傳輸給本實用新型，實現藍牙音箱的功能，另一方面，也可以將本實用新型采集到的圖片。視頻信息傳輸給手機，通過手機觀看或遠傳。

本實施例中，網絡傳輸模塊可采用2G模塊、3G模塊、4G模塊、5G模塊、WiFi模塊或RJ-45接口等，其可以網絡傳輸模塊將采集到的視頻或圖片信息通過互聯網或電信網絡傳輸給遠端，實現視頻或圖片信息實時傳播。

本實施例中，在中央控制模塊上還連接有接口模塊，接口模塊可采用USB接口、耳機接口、TF卡接口、SD卡接口、AUX音頻輸入接口等接口中的一個或多個，在接口模塊上連接U盤或SD卡等，可進行音頻播放。

本實施例中，在中央控制模塊上還連接有電臺接收器，通過電臺接收器接收FM信號或AM信號，采用本實用新型收聽收音機信號。

本實用新型結構設計科學、合理，通過前蓋板與控制面板分別從正面和側面將箱體與下腔部穩固結合，結合更加穩定牢固；通過設置攝像頭、LED閃光燈使音響背包的功能更加多元化；通過設置多種連接裝置和連接端口使音響背包的操控更加方便。
