本實用新型涉及電吹風進風技術領域，具體為一種電吹風進風機構。

背景技術：

吹風機是由一組電熱絲和一個高轉速小風扇組合而成的。通電時，電熱絲會產生熱量，風扇吹出的風經過電熱絲，就變成熱風。如果只是小風扇轉動，而電熱絲不熱，那么吹出來的就只是風而不熱了。吹風機的種類雖然很多，但是結構大同小異，組成零件中都有進風機構。

目前市場上的進風機構種類數量已經有了不少，但是現有的進風機構在使用時長頭發容易通過進風孔卡在電機上，不僅對使用者人身造成危險，對吹風機的使用也造成損傷，而且，現有的進風機構為了保證吸入風量充足，缺少了防塵措施，影響吹風機內部零件使用，降低了使用壽命。

技術實現要素：

本實用新型的目的在于提供一種電吹風進風機構，以解決現有的進風機構在使用時長頭發容易通過進風孔卡在電機上，不僅對使用者人身造成危險，對吹風機的使用也造成損傷，而且，現有的進風機構為了保證吸入風量充足，缺少了防塵措施，影響吹風機內部零件使用，降低了使用壽命的問題。

為實現上述目的，本實用新型提供如下技術方案一種電吹風進風機構，包括機體和后蓋，所述機體上方通過第一旋轉軸安裝有頂蓋，且頂蓋上設置有第二凹槽，所述頂蓋下方機體內部安置有蓄灰盒，且蓄灰盒下方設置有上進風口，所述蓄灰盒內部安置有濾網，且蓄灰盒上方兩側均通過第二旋轉軸安裝有把手，所述機體前方和后方側面均設有側面進風口，所述后蓋內部設置有后進風口，且機體右側安裝有后蓋，所述后蓋中部安裝有固定座，且后蓋右側固定座上安裝有活動蓋，所述活動蓋內側底部安裝有固定塊，且固定塊下方依次安裝有活動塊，所述固定塊和活動塊均與固定座相連接，且固定塊和活動塊外側均安裝有填充層，所述活動塊表面設置有第一凹槽。

優選的，所述頂蓋、活動蓋、活動塊和把手均設置為旋轉式結構。

優選的，所述后蓋設置為鏤空式結構，且其表面安裝有濾網。

優選的，所述固定塊和活動塊設置為面積相同的結構，且活動塊和固定塊整體設置為圓形。

優選的，所述填充層材質設置為橡膠。

優選的，所述濾網和蓄灰盒均設置為拆卸式結構。

與現有技術相比，本實用新型的有益效果是：該電吹風進風機構在機體頂部設置有帶蓋的上進風口，同時，將后蓋設置為滑動式開啟關閉的結構，當長發使用者使用時，可以關閉后蓋，打開頂蓋，在頂蓋和頂蓋下方的蓄灰盒的阻擋下，使用的頭發難以進入進風口，降低了危險性，另外，濾網和蓄灰盒均設置為拆卸式結構，而且，濾網和蓄灰盒上方的把手設置為旋轉式結構，方便將濾網和蓄灰盒取出清理，增加了防塵措施，提高了使用壽命。

附圖說明

圖1為本實用新型結構示意圖；

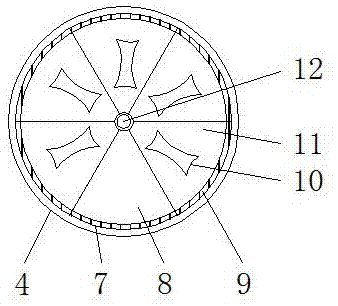

圖2為本實用新型后蓋結構示意圖；

圖3為本實用新型上進風口結構示意圖。

圖中：1、機體，2、頂蓋，3、第一旋轉軸，4、后蓋，5、后進風口，6、側面進風口，7、活動蓋，8、固定塊，9、填充層，10、第一凹槽，11、活動塊，12、固定座，13、第二凹槽，14、第二旋轉軸，15、把手，16、濾網，17、蓄灰盒，18、上進風口。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種電吹風進風機構，包括機體1、頂蓋2、第一旋轉軸3、后蓋4、后進風口5、側面進風口6、活動蓋7、固定塊8、填充層9、第一凹槽10、活動塊11、固定座12、第二凹槽13、第二旋轉軸14、把手15、濾網16、蓄灰盒17和上進風口18，機體1上方通過第一旋轉軸3安裝有頂蓋2，且頂蓋2上設置有第二凹槽13，頂蓋2下方機體1內部安置有蓄灰盒17，且蓄灰盒17下方設置有上進風口18，蓄灰盒17內部安置有濾網16，且蓄灰盒17上方兩側均通過第二旋轉軸14安裝有把手15，濾網16和蓄灰盒17均設置為拆卸式結構，機體1前方和后方側面均設有側面進風口6，后蓋4內部設置有后進風口5，且機體1右側安裝有后蓋4，后蓋4中部安裝有固定座12，且后蓋4右側固定座12上安裝有活動蓋7，后蓋4設置為鏤空式結構，且其表面安裝有濾網16，避免風量過大吸入物體，堵住進風口，造成損壞，活動蓋7內側底部安裝有固定塊8，且固定塊8下方依次安裝有活動塊11，固定塊8和活動塊11均與固定座12相連接，且固定塊8和活動塊11外側均安裝有填充層9，填充層9材質設置為橡膠，橡膠的防滑性可以使活動塊11固定在活動蓋7的內壁上，避免活動塊11隨意轉動，活動塊11表面設置有第一凹槽10，頂蓋2、活動蓋7、活動塊11和把手15均設置為旋轉式結構，旋轉結構的頂蓋2、活動蓋7和活動塊11方便根據使用的方法來選擇進風口，將活動蓋7關上可以防止長發進入進風口而纏繞，降低了危險性，把手15設置為旋轉式結構方便將濾網16和蓄灰盒17取出清理，固定塊8和活動塊11設置為面積相同的結構，且活動塊11和固定塊8整體設置為圓形，可以通過轉動活動塊11，使活動塊11安置在固定塊8下方，從而露出后蓋4內部的后進風口5。

工作原理：在使用該電吹風進風機構之前，需要對整個進風機構進行簡單的結構了解，整個處理的過程大體上可以進行兩個部分的劃分，首先根據使用者頭發的長短來選擇進風口，若是長發的使用者，可以將后蓋4上的活動蓋7通過旋轉活動塊11將其關閉，然后從第二凹槽13處打開頂蓋2，當啟動該電吹風時，風從頂蓋2內部的上進風口18和機體1側面的側面進風口6進入，同時，經過上進風口18時，會經過濾網16過濾后再進入機體1內，長期使用后，可以將把手15旋轉拉起，然后將濾網16和蓄灰盒17拉出進行清洗晾干，方便下次使用，若是短發的使用者，可以將頂蓋2關閉，按住活動塊11上的第一凹槽10將其依次滑動到固定塊8的下方，從而露出后蓋4，啟動該電吹風時，風從后蓋4內部的后進風口5和機體1側面的側面進風口6進入。
