本實用新型涉及泳衣技術領域，特別是涉及一種帶心率檢測的泳衣。

背景技術：

游泳運動是男女老幼都喜歡的體育項目之一，在游泳運動中會使用到泳衣。特別是，近來在運動裝備中加入心率檢測設備，實時感測到自己的心率變化，能夠有效地監控運動者的運動強度，防止運動過度，減少肌肉的拉傷和酸痛。

心率檢測器可通過綁帶將其貼附于胸口處，相對比腕表式的心率檢測裝置測量更為精準，尤其是游泳運動中，腕表式的心率檢測裝置長時間浸泡在水中，很容易受到侵蝕，失去正常工作的能力。

技術實現要素：

基于此，本實用新型提供一種帶心率檢測的泳衣，穿戴便捷，且能夠有效實時檢測運動者的心跳數據，降低游泳中運動者身體發生突發狀況的風險。

為了實現本實用新型的目的，本實用新型采用如下技術方案：

一種帶心率檢測的泳衣，包括胸部區、連接所述胸部區的腹部區、連接所述胸部區與腹部區的背部區、及連接所述腹部區與所述背部區的底褲部；所述胸部區包括二罩杯及連接二所述罩杯的圍帶；所述罩杯的邊部分別設置有一采樣電極；所述圍帶上具有一隱形袋，所述隱形袋中安裝一心率檢測裝置；所述心率檢測裝置位于所述罩杯連接處的正下方，包括一位于所述心率檢測裝置正中心的微控制器、分別位于所述微控制器相對兩側的信號處理單元與無線傳輸單元、及若干電極；所述信號處理單元電連接所述采樣電極，且接收所述采樣電極發送的生物電信號。

上述帶心率檢測的泳衣，在胸部區處設置采樣電極與心率檢測裝置，采樣電極緊貼于胸前的皮膚處，用于實時監控心率變化，能偶有效且精準地判斷游泳者的運動是否超過心臟及身體的負荷，避免意外發生，給健康運動提供有力的保障。

在其中一個實施例中，所述罩杯與所述圍帶采用防水布料支撐。

在其中一個實施例中，所述采樣電極為織物電極。

在其中一個實施例中，所述腹部區為雙層結構，所述腹部區的里層采用網布材料制成。

在其中一個實施例中，所述背部區委雙層結構，所述背部區的里層采用網布材料制成。

在其中一個實施例中，所述底褲部包括一前片及連接所述前片的臀片，所述前片向上連接所述腹部區，所述臀片向上連接所述背部區。

在其中一個實施例中，所述背部區的開口為V字形。

在其中一個實施例中，所述背部區的開口處具有若干彈力繩。

附圖說明

圖1為本實用新型一較佳實施方式的帶心率檢測的泳衣的立體示意圖；

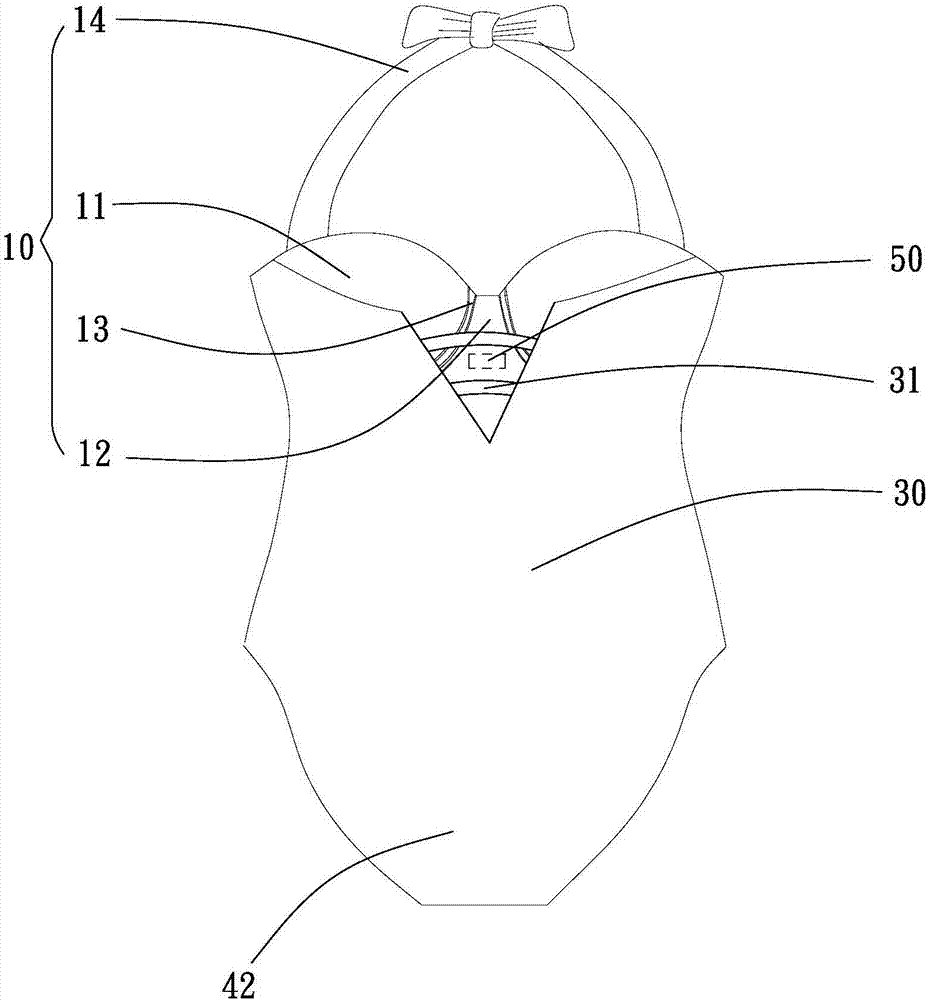

圖2為圖1所述的帶心率檢測的泳衣的另一視角的立體示意圖；

圖3為圖1所述的帶心率檢測的泳衣的剖視圖；

圖4為圖2所述的心率檢測裝置的立體示意圖；

圖5為圖1所述的帶心率檢測裝置的泳衣的模塊框圖；

附圖標注說明：

10-胸部區，11-罩杯，12-圍帶，13-采樣電極，14-系帶，20-腹部區，30-背部區，31-彈力繩，40-底褲部，41-前片，42-臀片，50-心率檢測裝置，51-微控制器，52-信號處理單元，53-無線傳輸單元，54-連接電極。

具體實施方式

為了便于理解本實用新型，下面將參照相關附圖對本實用新型進行更全面的描述。附圖中給出了本實用新型的較佳實施例。但是，本實用新型可以以許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供這些實施例的目的是使對本實用新型的公開內容的理解更加透徹全面。

需要說明的是，當元件被稱為“固定于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本實用新型的技術領域的技術人員通常理解的含義相同。本文中在本實用新型的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本實用新型。

請參閱圖1至圖5，為本實用新型一較佳實施方式的帶心率檢測的泳衣，包括胸部區10、連接胸部區10的腹部區20、連接所述胸部區10與腹部區20的背部區30、及連接所述腹部區20與所述背部區30的底褲部40。所述胸部區10包括二罩杯11及連接二所述罩杯11的圍帶12，所述圍帶12上具有一隱形袋，所述隱形袋安裝一心率檢測裝置50。上述帶心率檢測的泳衣，在胸部區10處設置心率檢測裝置50，用于實時監控心率變化，能偶有效地判斷游泳者的運動是否超過心臟及身體的負荷，避免意外發生，給健康運動提供有力的保障。

二所述罩杯11的邊部分別設置有一采樣電極13，所述采樣電極13呈圓弧形的貼片式電極，在本實施例中，所述采樣電極13優先選用織物電極，提高了舒適性，與人體皮膚接觸可獲得微弱生物電信號。所述采樣電極13正對于人體心臟區域，設置在此位置能夠提高檢測精度。所述采樣電極13與所述心率檢測裝置50電連接。在本實施例分鐘，二所述罩杯11與所述圍帶12采用防水布料制成，保證內部的元器件不被水分侵襲。二所述罩杯11的側面還分別連接有一系帶14，所述系帶14用以防止泳衣脫落。

所述腹部區20、背部區30均為雙層結構，所述腹部區20、背部區30的里層均采用網布材料制成，由于網布是一種彈性小且拉開后回彈力強的布料，可以起到很好的塑身效果。在本實施例中，所述背部區30的開口為V字形，所述開口處具有若干彈力繩31連接，以適應穿著者的身材；在其他實施例中，所述開口的連接方式可以拉鏈、紐扣或者綁帶，并不局限于彈力繩這一種方式。

所述底褲部40包括一前片41及連接所述前片41的臀片42，所述前片41向上連接所述腹部區20，所述臀片42向上連接所述背部區30。

所述心率檢測裝置50位于所述圍帶12上的隱形袋中，且位于二所述罩杯11連接處的正下方，穿著時恰好置于人體劍突的凹陷處，使穿著更加舒適。所述心率檢測裝置50為一集成式的傳感器，包括一位于所述心率檢測裝置50正中心的微控制器51、分別位于所述微控制器51相對兩側的信號處理單元52與無線傳輸單元53、及若干連接電極54。所述信號處理單元52電連接所述采樣電極13，接收所述采樣電極13的生物電信號并加以分析處理，轉化為數字信號，所述數字信號經由所述無線傳輸單元53向外發送至智能終端上，該數字信號最終在智能終端上解碼成可視化的數據圖表，方便人們理解讀取。

上述帶心率檢測的泳衣，在胸部區處設置采樣電極與心率檢測裝置，采樣電極緊貼于胸前的皮膚處，用于實時監控心率變化，能偶有效且精準地判斷游泳者的運動是否超過心臟及身體的負荷，避免意外發生，給健康運動提供有力的保障。

以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
