本發明涉及安全帽，特別是一種防護性多功能執法安全帽。

背景技術：

1、在電力系統作業中，工作人員的安全至關重要，而智能安全帽的出現正是為了提高作業的安全性和效率。這種安全帽集成了執法記錄儀、照明設備等功能，旨在簡化野外作業時所需攜帶的設備，減輕工作人員的負擔。然而，現有技術中智能安全帽的設計存在一些局限性，特別是在組件的可替換性和維修性方面。市場上的智能安全帽大多為一體式設計，這限制了對損壞組件的單獨替換和維修，增加了維護成本和復雜性。

2、此外，智能安全帽在惡劣天氣條件下的性能也是一大挑戰。例如，在雨天作業時，集成組件缺乏足夠的防護，容易導致鏡頭模糊，影響視頻錄制效果，這對于執法記錄和現場監控來說是不利的。同時，一體式設計的智能安全帽在意外摔落時，較重的集成模塊更容易損壞，這不僅影響了設備的耐用性，也增加了維修成本。

技術實現思路

1、鑒于上述或現有技術中存在的問題，提出了本發明。

2、因此，本發明的目的是提供一種防護性多功能執法安全帽，其能夠解決智能安全帽在雨天等惡劣天氣條件下工作時，缺乏有效防護措施的問題，以及集成組件的可替換性和維修性不足的問題。

3、為解決上述技術問題，本發明提供如下技術方案：一種防護性多功能執法安全帽，其包括帽體，包括設置于其兩側底部的卡接座，以及設置于所述帽體端部的安裝端；

4、執法部件，包括卡接設置于所述安裝端內的集成模塊，以及設置于所述集成模塊兩側的卡接塊；

5、防護部件，包括設置于所述集成模塊端面的蓋板、設置于所述蓋板一端的連接端。

6、作為本發明所述防護性多功能執法安全帽的一種優選方案，其中：帽襯，包括設置于所述帽體底部的卡扣、設置所述卡扣底部的帽帶，以及設置于所述帽帶一側的調節旋鈕。

7、作為本發明所述防護性多功能執法安全帽的一種優選方案，其中：所述集成模塊包括安裝盒、設置于所述安裝盒內側的攝像模塊、設置于所述攝像模塊后端的照明模塊、設置于所述帽體頂部殼層內的連接線路，以及設置于所述帽體后端的蓄電池。

8、作為本發明所述防護性多功能執法安全帽的一種優選方案，其中：所述蓋板包括設置于其端部的鉸接端，以及設置于所述鉸接端中間的轉軸；

9、所述轉軸包括設置于其中間的轉齒。

10、作為本發明所述防護性多功能執法安全帽的一種優選方案，其中：所述安裝端包括設置于其端部的固定座，以及貫穿設置在其側邊的放置腔。

11、作為本發明所述防護性多功能執法安全帽的一種優選方案，其中：所述固定座中間開設有豎槽；

12、所述轉軸鉸接于所述固定座的孔中；

13、所述轉齒卡接于所述豎槽內。

14、作為本發明所述防護性多功能執法安全帽的一種優選方案，其中：所述安裝盒包括設置于其端部的驅動齒，以及設置于所述其兩側的卡塊。

15、作為本發明所述防護性多功能執法安全帽的一種優選方案，其中：所述安裝端還包括嚙合在所述轉齒一側的齒輪組，以及設置于所述齒輪組后端的墊片；

16、所述齒輪組還嚙合在驅動齒上。

17、作為本發明所述防護性多功能執法安全帽的一種優選方案，其中：所述卡塊呈v字狀，其外側向外凸設卡腳。

18、作為本發明所述防護性多功能執法安全帽的一種優選方案，其中：所述放置腔包括固定卡接設置其兩側的擋片；

19、所述擋片上陣列設置有鋸齒，以及其外側端部設置有撥塊；

20、且所述擋片呈v字狀，并延伸至所述放置腔外側。

21、本發明的有益效果：通過在集成模塊外側加設活動蓋板，保護攝像模塊和照明模塊不受外界環境影響，確保雨天也能正常執法工作。蓋板通過鉸接端和轉軸實現穩定開合，安裝盒在蓋板開合時通過驅動齒和齒輪組實現前后移動，確保集成模塊在不使用時收回放置腔內部，避免損壞。卡塊與擋片的彈性設計和鋸齒與卡腳的配合，確保了安裝盒的穩定性和可靠性，防止意外移位。撥塊的設計使得用戶可以輕松解除限位作用，實現快速拆裝和維護，操作簡便。整體設計不僅提高了安全帽的防護性能和耐用性，還顯著提升了執法記錄和照明功能的便捷性和可靠性，適用于各種惡劣天氣和作業環境，顯著增強了電力系統作業的安全性和效率。

技術特征：

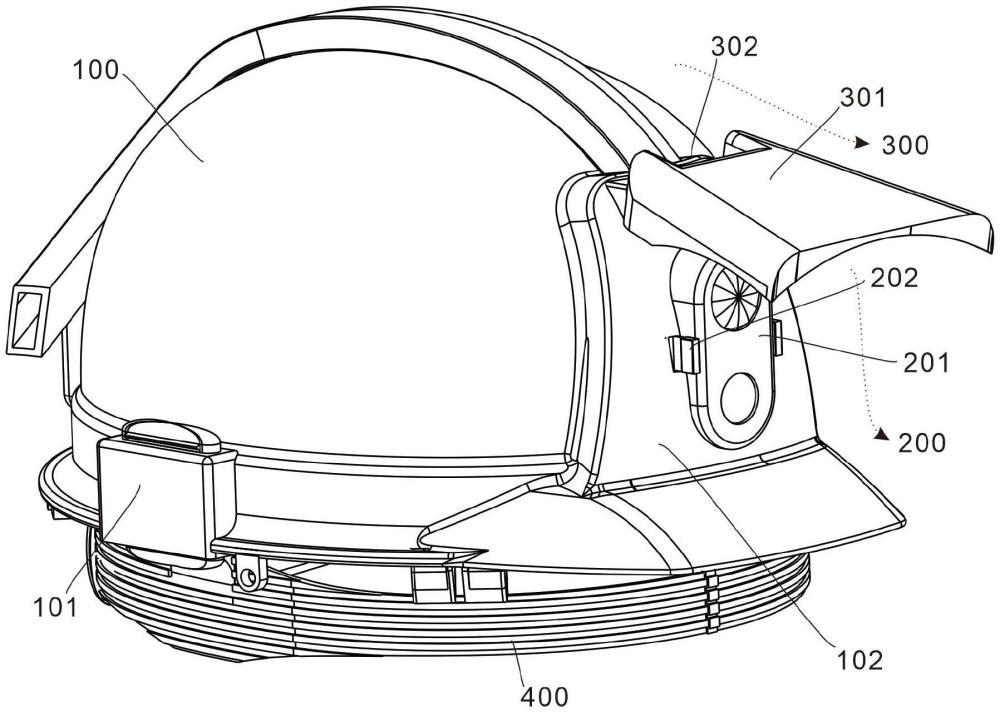

1.一種防護性多功能執法安全帽，其特征在于：包括帽體(100)，包括設置于其兩側底部的卡接座(101)，以及設置于所述帽體(100)端部的安裝端(102)；

2.如權利要求1所述的防護性多功能執法安全帽，其特征在于：還包括，帽襯(400)，包括設置于所述帽體(100)底部的卡扣(401)、設置所述卡扣(401)底部的帽帶(402)，以及設置于所述帽帶(402)一側的調節旋鈕(403)。

3.如權利要求2所述的防護性多功能執法安全帽，其特征在于：所述集成模塊(201)包括安裝盒(201a)、設置于所述安裝盒(201a)內側的攝像模塊(201b)、設置于所述攝像模塊(201b)后端的照明模塊(201c)、設置于所述帽體(100)頂部殼層內的連接線路(201d)，以及設置于所述帽體(100)后端的蓄電池(201e)。

4.如權利要求3所述的防護性多功能執法安全帽，其特征在于：所述蓋板(301)包括設置于其端部的鉸接端(301a)，以及設置于所述鉸接端(301a)中間的轉軸(301b)；

5.如權利要求4所述的防護性多功能執法安全帽，其特征在于：所述安裝端(102)包括設置于其端部的固定座(102a)，以及貫穿設置在其側邊的放置腔(102b)。

6.如權利要求5所述的防護性多功能執法安全帽，其特征在于：所述固定座(102a)中間開設有豎槽(102a-1)；

7.如權利要求6所述的防護性多功能執法安全帽，其特征在于：所述安裝盒(201a)包括設置于其端部的驅動齒(201a-1)，以及設置于所述其兩側的卡塊(201a-2)。

8.如權利要求7所述的防護性多功能執法安全帽，其特征在于：所述安裝端(102)還包括嚙合在所述轉齒(301b-1)一側的齒輪組(102c)，以及設置于所述齒輪組(102c)后端的墊片(102d)；

9.如權利要求8所述的防護性多功能執法安全帽，其特征在于：所述卡塊(201a-2)呈v字狀，其外側向外凸設卡腳(201a-21)。

10.如權利要求9所述的防護性多功能執法安全帽，其特征在于：所述放置腔(102b)包括固定卡接設置其兩側的擋片(102b-1)；

技術總結
本發明公開了一種防護性多功能執法安全帽，涉及安全帽技術領域，包括帽體，包括卡接座，以及安裝端；執法部件，包括集成模塊，以及卡接塊；防護部件，包括蓋板、連接端。本發明的有益效果為蓋板通過鉸接端和轉軸實現穩定開合，安裝盒在蓋板開合時通過驅動齒和齒輪組實現前后移動，確保集成模塊在不使用時收回放置腔內部，避免損壞。卡塊與擋片的彈性設計和鋸齒與卡腳的配合，確保了安裝盒的穩定性和可靠性，防止意外移位。整體設計不僅提高了安全帽的防護性能和耐用性，適用于各種惡劣天氣和作業環境，顯著增強了電力系統作業的安全性和效率。

技術研發人員：鄭曉虎,劉慶,吳瑀,李義,趙煒,李睿,謝延江,李芳雪,張坤,聶晶,李璘,郭延昭,李廷言,張垚,戴興斗,聶剛,張麗瓊,陳光雄,姜繼彬,王有軍,秦興元,張興忠
受保護的技術使用者：貴州電網有限責任公司
技術研發日：
技術公布日：2025/3/20
