本技術涉及登山鞋，特別涉及一種能夠調整抓地結構位置的登山鞋。

背景技術：

1、登山鞋是專門為爬山和旅行而設計制造的鞋子，非常適合戶外運動。它們通常具有耐磨、防滑、支撐力好、防水透氣等特點，這些特點使得登山鞋在野外極限運動場景下表現出色，登山鞋的分類多種多樣，例如有登山系列、穿越系列和徒步系列等。

2、現有技術中，在戶外運動，穿戴人員在登山時會選擇登山鞋，但現有的登山鞋，大多結構單一，登山的過程后不具備調節抓地結構位置的功能，導致登山鞋上的抓地凸齒無法調節方向，不利于下山使用，進而不利于穿戴人員登山使用。

3、因此，如何實現登山鞋能夠調整抓地結構的位置是業內亟待解決的技術問題。

技術實現思路

1、本實用新型的主要目的是提供一種能夠調整抓地結構位置的登山鞋，旨在解決現有的登山鞋，大多結構單一，登山的過程后不具備調節抓地結構位置的功能，不利于下山使用的問題。

2、本實用新型提出一種能夠調整抓地結構位置的登山鞋，包括登山鞋本體與抓地結構，所述抓地結構包括容納槽，所述容納槽開設于所述登山鞋本體的鞋底下表面，所述容納槽的內腔設置有能夠升降并轉動的橫板，所述橫板的兩端均固定連接有位于所述容納槽內腔的圓板，所述圓板與所述橫板的下表面均固定連接有若干個抓地凸齒，所述圓板的表面開設有開槽；

3、所述橫板兩側面的兩端均固定連接有固定板，所述容納槽的內腔設置有能夠對所述固定板進行卡接固定的卡嵌結構。

4、優選地，所述登山鞋本體的內部開設有限位桿，所述限位桿的內腔設置有限位槽，所述限位槽的底端能夠抽拉地延伸至所述容納槽的內腔，且與所述橫板的上表面固定連接，所述限位槽的表面固定連接有限位塊，所述限位桿的內壁面開設有供所述限位塊轉動并升降的環槽。

5、優選地，所述登山鞋本體的下表面固定連接有包裹所述容納槽內壁邊緣的耐磨層。

6、優選地，所述卡嵌結構包括容納盒，所述容納盒設置于所述登山鞋本體的鞋底內部，所述容納盒的內腔能夠沿水平方向滑動地設置有卡球，所述卡球的外端與所述容納盒內壁的外端之間橫向固定連接有彈簧，所述卡球的一端能夠抽拉地延伸至所述容納槽的內腔，所述固定板的表面開設有與所述卡球適配的卡槽。

7、優選地，所述圓板的上表面固定連接有定位桿，所述容納槽內壁頂部的兩端均開設有與所述定位桿適配的定位孔。

8、優選地，多個所述抓地凸齒沿所述橫板的長度方向與所述圓板的表面均勻間隔分布排列。

9、本實用新型，通過穿戴人員需要下山時，通過開槽即可扣出圓板與橫板，使得圓板與橫板脫離容納槽的內腔，再通過轉動橫板后，即可調節橫板與兩個圓板的工作位置，進而能夠調轉多個抓地凸齒的方向，調節工作位置后，按壓橫板，通過橫板與圓板重新嵌入容納槽的內腔后，卡嵌結構對固定板進行卡接固定，進而對橫板與圓板固定于容納槽的內腔中，完成對抓地結構的位置調整，操作簡單且快速，利于穿戴人員的登山與下山，提高戶外運動過程中穿戴人員的安全性。

技術特征：

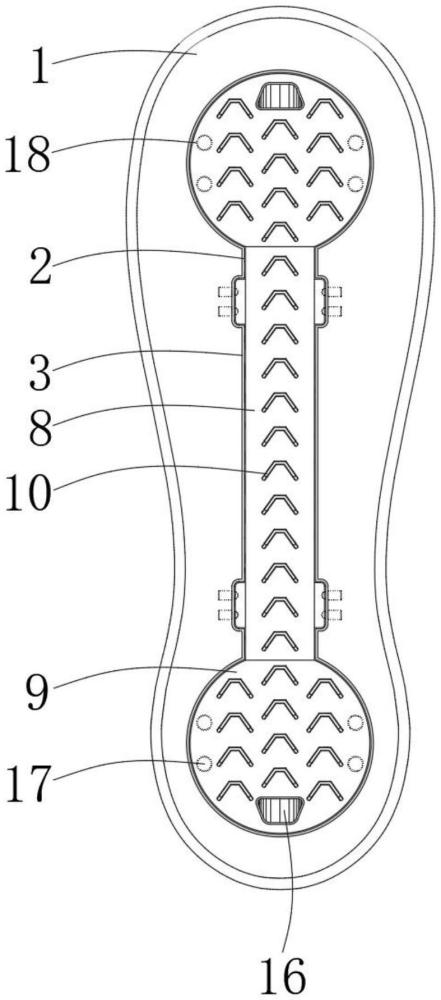

1.一種能夠調整抓地結構位置的登山鞋，包括登山鞋本體(1)與抓地結構，其特征在于，所述抓地結構包括容納槽(2)，所述容納槽(2)開設于所述登山鞋本體(1)的鞋底下表面，所述容納槽(2)的內腔設置有能夠升降并轉動的橫板(8)，所述橫板(8)的兩端均固定連接有位于所述容納槽(2)內腔的圓板(9)，所述圓板(9)與所述橫板(8)的下表面均固定連接有若干個抓地凸齒(10)，所述圓板(9)的表面開設有開槽(16)；

2.根據權利要求1所述的能夠調整抓地結構位置的登山鞋，其特征在于，所述登山鞋本體(1)的內部開設有限位桿(4)，所述限位桿(4)的內腔設置有限位槽(5)，所述限位槽(5)的底端能夠抽拉地延伸至所述容納槽(2)的內腔，且與所述橫板(8)的上表面固定連接，所述限位槽(5)的表面固定連接有限位塊(6)，所述限位桿(4)的內壁面開設有供所述限位塊(6)轉動并升降的環槽(7)。

3.根據權利要求1所述的能夠調整抓地結構位置的登山鞋，其特征在于，所述登山鞋本體(1)的下表面固定連接有包裹所述容納槽(2)內壁邊緣的耐磨層(3)。

4.根據權利要求1所述的能夠調整抓地結構位置的登山鞋，其特征在于，所述卡嵌結構包括容納盒(12)，所述容納盒(12)設置于所述登山鞋本體(1)的鞋底內部，所述容納盒(12)的內腔能夠沿水平方向滑動地設置有卡球(13)，所述卡球(13)的外端與所述容納盒(12)內壁的外端之間橫向固定連接有彈簧(15)，所述卡球(13)的一端能夠抽拉地延伸至所述容納槽(2)的內腔，所述固定板(11)的表面開設有與所述卡球(13)適配的卡槽(14)。

5.根據權利要求1所述的能夠調整抓地結構位置的登山鞋，其特征在于，所述圓板(9)的上表面固定連接有定位桿(17)，所述容納槽(2)內壁頂部的兩端均開設有與所述定位桿(17)適配的定位孔(18)。

6.根據權利要求1所述的能夠調整抓地結構位置的登山鞋，其特征在于，多個所述抓地凸齒(10)沿所述橫板(8)的長度方向與所述圓板(9)的表面均勻間隔分布排列。

技術總結
本技術公開一種能夠調整抓地結構位置的登山鞋，包括登山鞋本體與抓地結構，所述抓地結構包括容納槽，所述容納槽開設于所述登山鞋本體的鞋底下表面，所述容納槽的內腔設置有能夠升降并轉動的橫板，所述橫板的兩端均固定連接有位于所述容納槽內腔的圓板，所述圓板與所述橫板的下表面均固定連接有若干個抓地凸齒，涉及登山鞋技術領域。該能夠調整抓地結構位置的登山鞋，通過轉動橫板后，即可調節橫板與兩個圓板的工作位置，進而能夠調轉多個抓地凸齒的方向，調節工作位置后，按壓橫板，通過橫板與圓板重新嵌入容納槽的內腔后，卡嵌結構對固定板進行卡接固定，進而對橫板與圓板固定于容納槽的內腔中，完成對抓地結構的位置調整。

技術研發人員：陳志武
受保護的技術使用者：中山市百盛鞋業有限公司
技術研發日：20240702
技術公布日：2025/3/20
