本技術涉及拉桿箱領域，具體涉及一種軟硬結合的拉桿箱。

背景技術：

1、目前市面上的拉桿箱包根據材質大致分為兩種，剛性拉桿箱和柔性拉桿箱包。剛性的拉桿箱一般采用abs、pc、pp?等材料制成，箱體表面光滑、剛性好、結構穩定性強且實用、耐摔。缺點是占據空間大，閑置狀態下收納不方便。同時，剛性的箱體表面無法設置一些小型的收納空間，無法到達便于使用者靈活取用的目的。而柔性拉桿箱指代箱體或者包體采用柔性的皮革、面料或者可彎折的板材等制成。這種箱體具有折疊和展開的功能，使得拉桿箱在閑置狀態下能夠進行折疊收納，節省空間。其次，這種材質的箱體，能夠很方便地在外表面設置若干個小型儲物袋，便于使用者靈活存取。當然，柔性拉桿箱也存在著剛性不強，使用時容易變形，導致箱體結構不穩固，使用起來較為費力。

技術實現思路

1、針對上述現有設計中存在的不足，本實用新型公開了一種軟硬結合的拉桿箱，使其既具有剛性，結構穩固，同時又具有柔性，便于收納，便于使用者靈活存取物品。本實用新型通過以下技術方案實現：

2、一種軟硬結合折疊收納拉桿箱，包括箱體，所述箱體包括前部和后部；所述前部和后部共同形成一容置空間；所述后部為剛性的凹槽殼體結構；所述前部包括一剛性的底板部和柔性的壁面；所述底板部為所述前部的底部提供剛性支撐；所述底板部以可彎折的方式連接于所述后部的底端，使得所述底板部可以沿其與所述后部的連接部位翻轉，并收容于所述后部的凹槽內部；所述壁面與所述后部連接，且所述壁面能夠沿其與所述后部的連接部位向內折疊，并收容于所述后部的凹槽內部。

3、優選的，所述底部板沿其與所述后部的連接部位向外翻轉后，能保持與所述后部的底端平行。

4、優選的，所述后部、壁面和底板部共同形成容置空間；所述底板部一側與后部底端可彎折連接，其余側面與壁面連接；所述壁面與所述后部除底板部連接部位以外的部位連接。

5、優選的，所述后部與所述壁面形成容置空間，所述底板部設置在所述容置空間內；所述底板部一側與后部底端可彎折連接。

6、優選的，所述后部與所述壁面形成容置空間，所述底板部位置相對固定地設置在壁面內部。

7、優選的，所述后部底面設有固定座，所述固定座上可拆卸地連接有滾輪。

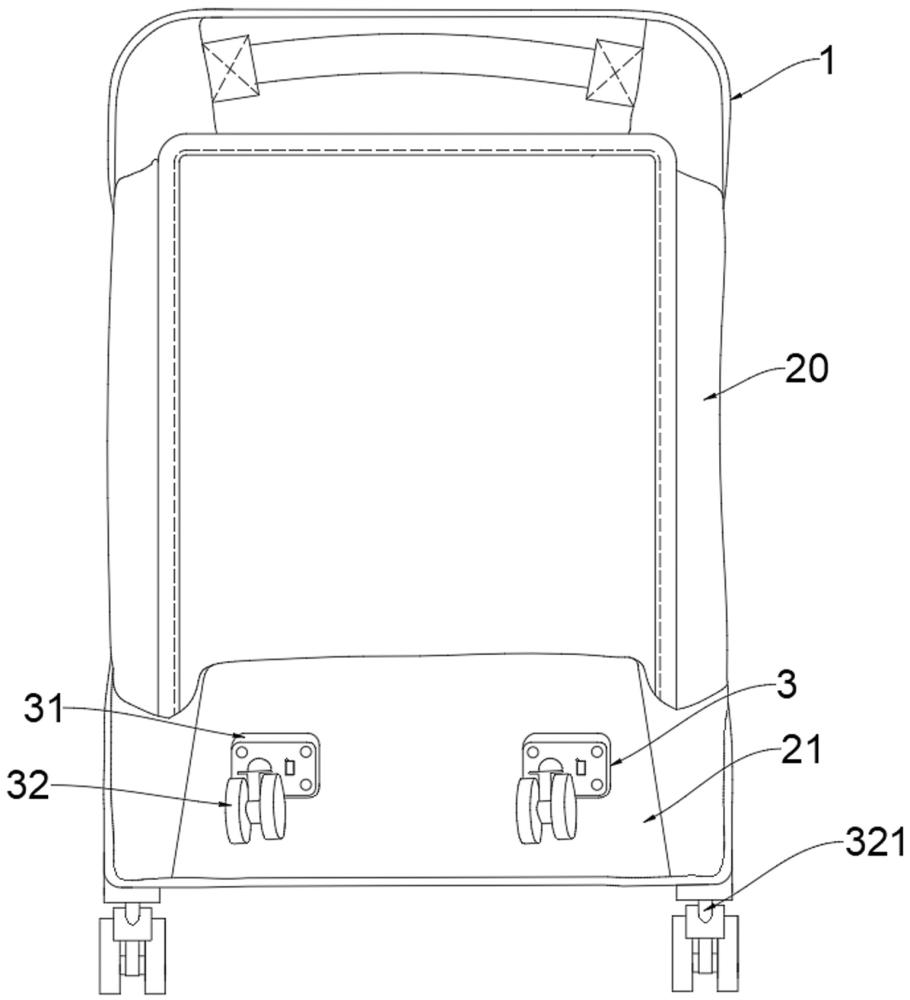

8、優選的，所述前部于所述底板部的對應位置設置有固定座，所述固定座上可拆卸地連接有滾輪。

9、優選的，所述固定座上設置有安裝孔和外部按鈕，所述安裝孔內設置有由所述外部按鈕驅動伸縮的卡件；所述滾輪上設有伸入所述安裝孔內的安裝柱，所述安裝柱上設置有與所述卡件配合的卡槽。

10、優選的，所述壁面開設有能夠經由外部存取的儲物袋。

11、相比現有技術，本實用新型的有益效果在于：

12、1、本實用新型的一個創新點在于，前部和后部各自提供一部分容置空間，前部帶有柔性材質，具有展開和折疊的功能，且折疊之后能夠收容于后部的凹槽結構內。當前部收容后，整個箱體所占據的空間基本等于后部的整體大小。當底板部和壁面相對于后部向外翻轉時，實現箱體的展開效果，展開后，箱體所占空間等于后部和展開的前部之和。

13、2、本實用新型的另一創新點在于，為進一步壓縮空間，箱體下方的滾輪可設置為能夠拆卸結構。

14、3、本實用新型的另一創新點在于，壁面是柔性材質，相比于剛性材料，所述壁面易于開設有能夠經由外部存取的儲物袋，方便使用者使用。

技術特征：

1.一種軟硬結合折疊收納拉桿箱，包括箱體，其特征在于，所述箱體包括前部和后部；所述前部和后部共同形成一容置空間；所述后部為剛性的凹槽殼體結構；所述前部包括一剛性的底板部和柔性的壁面；所述底板部為所述前部的底部提供剛性支撐；所述底板部以可彎折的方式連接于所述后部的底端，使得所述底板部可以沿其與所述后部的連接部位翻轉，并收容于所述后部的凹槽內部；所述壁面與所述后部連接，且所述壁面能夠沿其與所述后部的連接部位向內折疊，并收容于所述后部的凹槽內部。

2.根據權利要求1所述的一種軟硬結合折疊收納拉桿箱，其特征在于，所述底部板沿其與所述后部的連接部位向外翻轉后，能保持與所述后部的底端平行。

3.根據權利要求1所述的一種軟硬結合折疊收納拉桿箱，其特征在于，所述后部、壁面和底板部共同形成容置空間；所述底板部一側與后部底端可彎折連接，其余側面與所述壁面連接；所述壁面與所述后部除底板部連接部位以外的部位連接。

4.根據權利要求1所述的一種軟硬結合折疊收納拉桿箱，其特征在于，所述后部與所述壁面形成容置空間，所述底板部設置在所述容置空間內；所述底板部一側與后部底端可彎折連接。

5.根據權利要求1所述的一種軟硬結合折疊收納拉桿箱，其特征在于，所述后部與所述壁面形成容置空間，所述底板部位置相對固定地設置在壁面內部。

6.根據權利要求1-5任意一項所述的一種軟硬結合折疊收納拉桿箱，其特征在于，所述后部底面設有固定座，所述固定座上可拆卸地連接有滾輪。

7.根據權利要求1-5任意一項所述的一種軟硬結合折疊收納拉桿箱，其特征在于，所述前部于所述底板部的對應位置設置有固定座，所述固定座上可拆卸地連接有滾輪。

8.根據權利要求7所述的一種軟硬結合折疊收納拉桿箱，其特征在于，所述固定座上設置有安裝孔和外部按鈕，所述安裝孔內設置有由所述外部按鈕驅動伸縮的卡件；所述滾輪上設有伸入所述安裝孔內的安裝柱，所述安裝柱上設置有與所述卡件配合的卡槽。

9.根據權利要求1所述的一種軟硬結合折疊收納拉桿箱，其特征在于，所述壁面開設有能夠經由外部存取的儲物袋。

技術總結
本技術公開了一種軟硬結合折疊收納拉桿箱，包括箱體，所述箱體包括前部和后部；所述前部和后部共同形成一容置空間；所述后部為剛性的凹槽殼體結構；所述前部包括一剛性的底板部和柔性的壁面；所述底板部為所述前部的底部提供剛性支撐；所述底板部以可彎折的方式連接于所述后部的底端，使得所述底板部可以沿其與所述后部的連接部位翻轉，并收容于所述后部的凹槽內部；所述壁面與所述后部連接，且所述壁面能夠沿其與所述后部的連接部位向內折疊，并收容于所述后部的凹槽內部。本技術的箱體同時采用了剛性和柔性的材料，使其既具有剛性，結構穩固，同時又具有柔性，便于收納，便于使用者靈活存取物品。

技術研發人員：劉朝鋒
受保護的技術使用者：廣州軍刀旅行用品有限公司
技術研發日：20240628
技術公布日：2025/4/28
