本技術涉及登山杖，尤其涉及登山杖杖桿。

背景技術：

1、登山杖可以讓戶外登山穿越活動帶來很多的好處，如提高步行的穩定性，減輕腿部的負擔。隨著登山杖產品的不斷改進，出現了折疊登山杖，登山杖各桿子可以折疊或拼接，如中國實用新型cn220256063u公開的一種多功能可拆卸座椅骨架，由多根杖桿組成，杖桿與杖桿可拼接成登山杖或座椅，在不使用時可折疊收起。為了拆裝方便，杖桿與杖桿之間設計為插接配合，沒有鎖定結構。在實際使用中發現，當登山杖卡在泥里或石縫等地方時，人的下意識動作是緊握把手轉動登山杖，類似擰動登山杖的動作，以求登山杖脫離被卡位置；但是登山杖下部的杖桿被卡住不動，擰動登山杖上部的杖桿后，杖桿與杖桿之間的插接松動，上部的杖桿就容易被向上拔出。

技術實現思路

1、本實用新型針對以上問題提供一種帶有連接關節的登山杖杖桿，可避免上述登山杖使用時杖桿與杖桿之間插接松動。

2、本實用新型解決以上問題所用的技術方案是：一種登山杖杖桿，包括第一桿件、第二桿件和連接關節，所述連接關節包括第一連接件和第二連接件，所述第一連接件包括同軸相連的連接管和連接柱，所述第二連接件包括套管，所述套管轉動套接在連接柱的外周，所述連接柱上設有對套管軸向限位的限位件，所述套管連接在第一桿件的一端，所述連接管連接在第二桿件的一端。

3、本實用新型登山杖杖桿連接關節的套管轉動套接在連接柱上，套管相對連接柱周向轉動軸向限位，套管和連接管分別連接在第一桿件和第二桿件上。登山杖采用至少一根以上結構的杖桿后，在對登山杖一端擰動時，在套管與連接柱的配合下，第一桿件與第二桿件順勢產生相應的轉動，起到卸力的作用，杖桿與杖桿的連接處不會被擰動的力影響而產生松動，與現有技術相比有益之處在于擰動登山杖時杖桿與杖桿之間的連接不會松動，連接更穩定。

4、作為優選，所述連接管近連接柱一端的外壁設有第一限位圈，所述套管一端的外壁設有第二限位圈，所述套管套接在連接柱上時，所述第二限位圈靠近第一限位圈，所述第一限位圈的外徑、第二限位圈的外徑、第一桿件的外徑和第二桿件的外徑相同。第一桿件連接在套管后，端部抵在第一限位圈，第二桿件連接在連接管后，端部抵在第二限位圈。

5、作為優選，所述連接柱遠離連接管一端凸設有限位塊，所述限位塊外周設有環形限位槽，所述限位件為卡簧，所述卡簧卡接在環形限位槽內，所述卡簧的外徑大于套管的內徑。這樣設置后卡簧限制套管軸向滑動，卡簧安裝方便。

6、作為優選，所述套管的外徑等于所述連接管的外徑。這樣設置后連接關節的兩端尺寸一致，兩端可隨意調換，套管可與第二桿件連接，連接管可與第一桿件連接。

7、作為優選，所述連接管的外壁設有至少兩條平行設置的環形槽。環形槽便于注膠，增加連接粘性。

8、作為優選，所述連接管設有中空的內腔并在遠離連接柱一端的端面開口，所述連接管的內腔內徑等于連接柱的外徑。中空的連接管可以省料，且這樣的結構便于一性次擠壓成型。

技術特征：

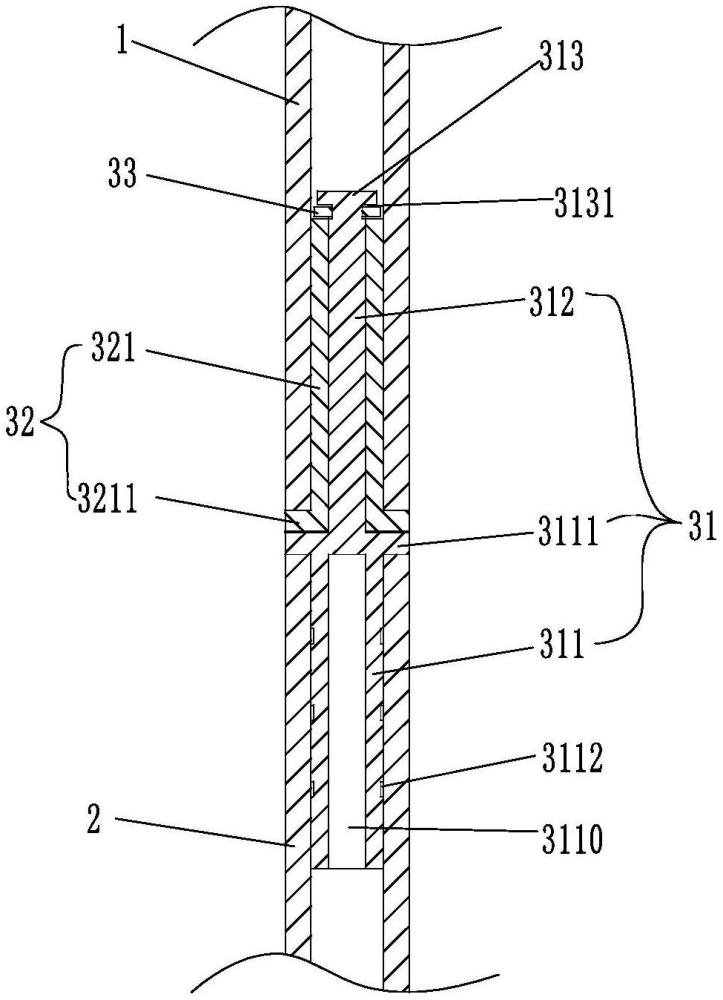

1.一種登山杖杖桿，其特征在于：包括第一桿件(1)、第二桿件(2)和連接關節，所述連接關節包括第一連接件(31)和第二連接件(32)，所述第一連接件(31)包括同軸相連的連接管(311)和連接柱(312)，所述第二連接件(32)包括套管(321)，所述套管(321)轉動套接在連接柱(312)的外周，所述連接柱(312)上設有對套管(321)軸向限位的限位件(33)，所述套管(321)連接在第一桿件(1)的一端，所述連接管(311)連接在第二桿件(2)的一端。

2.根據權利要求1所述的一種登山杖杖桿，其特征在于：所述連接管(311)近連接柱(312)一端的外壁設有第一限位圈(3111)，所述套管(321)一端的外壁設有第二限位圈(3211)，所述套管(321)套接在連接柱(312)上時，所述第二限位圈(3211)靠近第一限位圈(3111)，所述第一限位圈(3111)的外徑、第二限位圈(3211)的外徑、第一桿件(1)的外徑和第二桿件(2)的外徑相同。

3.根據權利要求1所述的一種登山杖杖桿，其特征在于：所述連接柱(312)遠離連接管(311)一端凸設有限位塊(313)，所述限位塊(313)外周設有環形限位槽(3131)，所述限位件(33)為卡簧，所述卡簧卡接在環形限位槽(3131)內，所述卡簧的外徑大于套管(321)的內徑。

4.根據權利要求1所述的一種登山杖杖桿，其特征在于：所述套管(321)的外徑等于所述連接管(311)的外徑。

5.根據權利要求1所述的一種登山杖杖桿，其特征在于：所述連接管(311)的外壁設有至少兩條平行設置的環形槽(3112)。

6.根據權利要求1所述的一種登山杖杖桿，其特征在于：所述連接管(311)設有中空的內腔(3110)并在遠離連接柱(312)一端的端面開口，所述連接管(311)的內腔(3110)內徑等于連接柱(312)的外徑。

技術總結
一種登山杖杖桿，包括第一桿件、第二桿件和連接關節，所述連接關節包括第一連接件和第二連接件，所述第一連接件包括同軸相連的連接管和連接柱，所述第二連接件包括套管，所述套管轉動套接在連接柱的外周，所述連接柱上設有對套管軸向限位的限位件，所述套管連接在第一桿件的一端，所述連接管連接在第二桿件的一端。登山杖采用至少一根以上結構的杖桿后，在對登山杖一端擰動時，在套管與連接柱的配合下，第一桿件與第二桿件順勢產生相應的轉動，起到卸力的作用，杖桿與杖桿的連接處不會被擰動的力影響而產生松動，與現有技術相比有益之處在于擰動登山杖時杖桿與杖桿之間的連接不會松動，連接更穩定。

技術研發人員：戴章榮
受保護的技術使用者：寧海縣恒通金屬制品有限公司
技術研發日：20240812
技術公布日：2025/4/28
