本發明涉及家用電器，尤其涉及一種滑門裝置、門體組件和制冷設備。

背景技術：

1、隨著家電與家居一體化融合的需求日益增長，家電產品的嵌入式設計已成為趨勢。

2、然而，為了追求更好的家居一體化效果，有時需要在箱門表面再固定連接門板，同時對嵌入式電器與櫥柜側壁間的間隙要求更高以進一步提高家居一體化效果。這就導致了在電器嵌入櫥柜后，若采用現有的鉸鏈技術，帶門板的門體組件在開關門的過程中會與櫥柜內安裝空間的側壁發生干涉，從而導致電器的門體組件無法正常開啟或關閉。

技術實現思路

1、本發明旨在至少解決相關技術中存在的技術問題之一。為此，本發明提出一種滑門裝置、門體組件和制冷設備，以解決帶門板的門體組件在開關門的過程中可能會與安裝空間的側邊發生干涉，導致電器的門體組件無法正常開啟或關閉的問題。

2、根據本技術第一方面實施例的一種滑門裝置，應用于制冷設備，所述制冷設備包括箱體、箱門以及門板，所述箱門轉動連接于箱體，所述箱門適于開啟或關閉所述箱體的儲藏空間，所述門板滑動設置于所述箱門外側；

3、所述滑門裝置包括：

4、牽引部件；

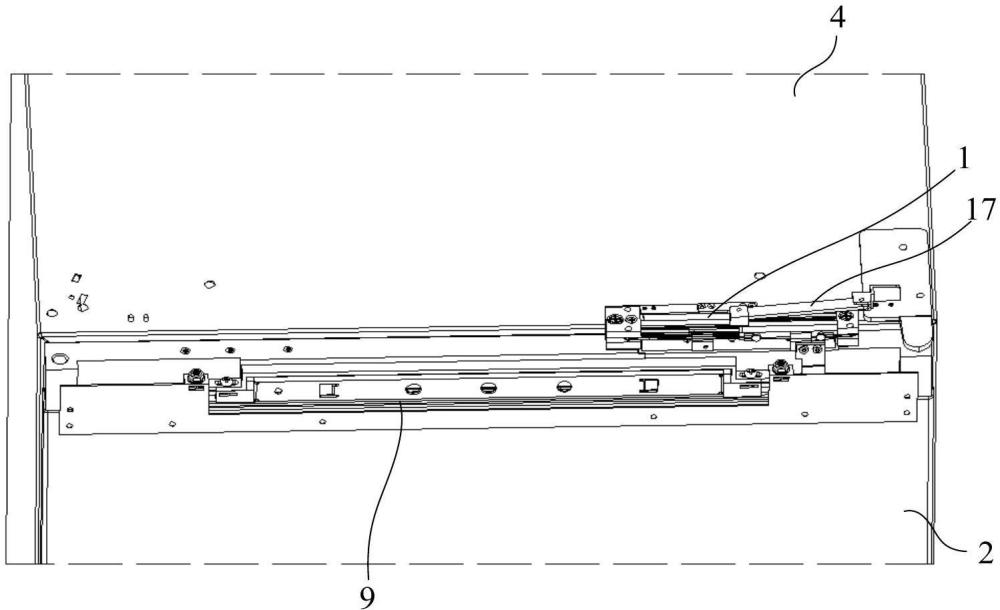

5、主動滑門部件，設置于所述箱門，通過所述牽引部件與所述箱體傳動連接；

6、第一從動滑門部件，所述第一從動滑門部件設置于所述箱門，所述第一從動滑門部件與所述主動滑門部件傳動連接，所述第一從動滑門部件和/或所述主動滑門部件與所述門板連接；

7、在所述箱門開啟或關閉的過程中，所述箱體通過所述牽引部件驅動所述主動滑門部件，所述主動滑門部件驅動所述第一從動滑門部件，以通過所述第一從動滑門部件配合所述主動滑門部件驅動所述門板相對于所述箱門的寬度方向移動。

8、根據本技術實施例的滑門裝置，所述主動滑門部件包括：

9、第一基座，一側形成有第一導軌，另一側形成有第二導軌；

10、第一滑塊，可滑動地設置在所述第一導軌上，通過所述牽引部件與所述箱體連接；

11、第二滑塊，可滑動地設置在所述第二導軌上，與所述第一從動滑門部件傳動連接；

12、柔索，兩端分別與所述第一滑塊和所述第二滑塊連接；

13、在所述箱體通過所述牽引部件驅動所述第一滑塊在所述第一導軌上移動的情形下，所述第一滑塊通過所述柔索驅動所述第二滑塊在所述第二導軌上沿相反方向移動。

14、根據本技術實施例的滑門裝置，所述柔索包括：

15、第一柔索，繞過所述第一基座的一端，兩端分別與所述第一滑塊和所述第二滑塊的一端連接；

16、第二柔索，繞過所述第一基座的另一端，兩端分別與所述第一滑塊和所述第二滑塊的另一端連接。

17、根據本技術實施例的滑門裝置，所述第一從動滑門部件包括：

18、第二基座，內側與所述第二滑塊連接，外側與所述門板連接，所述第二基座內形成有第三導軌；

19、第三滑塊，可滑動地設置在所述第三導軌中，與所述箱門連接；

20、在所述第二滑塊在所述第二導軌上移動的情形下，所述第二滑塊驅動所述第二基座通過所述第三導軌相對于所述第三滑塊移動。

21、根據本技術實施例的滑門裝置，所述第一從動滑門部件還包括：

22、第一滾珠支撐件，可滑動地內接于所述第三導軌，所述第三滑塊可滑動地內接于所述第一滾珠支撐件。

23、根據本技術實施例的滑門裝置，所述第一滾珠支撐件包括：

24、支撐架，設置在所述第三導軌和所述第三滑塊之間，形成有限位缺口；

25、滾珠，可滾動地設置于所述限位缺口，所述滾珠的一側與所述第三導軌抵接，所述滾珠的另一側穿過所述限位缺口與所述第三滑塊抵接。

26、根據本技術實施例的滑門裝置，所述第三導軌上設有限位件，所述限位件位于所述第三滑塊的兩側；在所述第三滑塊在所述第三導軌內移動的情形下，通過所述限位件與所述第三滑塊的接觸，限制所述第三滑塊的移動范圍。

27、根據本技術實施例的滑門裝置，所述第一從動滑門部件還包括：

28、第一掛架，連接在所述第二基座的外側，用于掛接所述門板。

29、根據本技術實施例的滑門裝置，所述第一從動滑門部件上設有用于連接所述門板的固定板，所述主動滑門部件與所述固定板連接，以使所述第一從動滑門部件和所述主動滑門部件同時驅動所述門板相對于所述箱門的寬度方向移動。

30、根據本技術實施例的滑門裝置，所述第一從動滑門部件上設有用于連接所述門板的固定板，所述主動滑門部件與所述固定板分離，以使所述主動滑門部件間接通過所述第一從動滑門部件驅動所述門板相對于所述箱門的寬度方向移動。

31、根據本技術第二方面實施例的門體組件，包括：

32、箱門，轉動連接于箱體，適于開啟或關閉所述箱體的儲藏空間；

33、門板，可滑動地設置在所述箱門的外側；以及，

34、上述的滑門裝置，所述滑門裝置設置于所述箱門。

35、根據本技術實施例的門體組件，所述滑門裝置設置于所述箱門的頂端，所述門體組件還包括：第二從動滑門部件，設置于所述箱門的底端，與所述門板連接，在所述箱門開啟或關閉的過程中，所述第二從動滑門部件配合所述第一從動滑門部件引導所述門板相對于所述箱門的寬度方向移動。

36、根據本技術實施例的門體組件，所述第二從動滑門部件包括：

37、第三基座，所述第三基座內形成有第四導軌，與所述門板連接；

38、第四滑塊，可滑動地設置在所述第四導軌中，與所述箱門連接。

39、根據本技術實施例的門體組件，第二從動滑門部件還包括：

40、第二掛架，連接在所述第三基座的外側，用于掛接所述門板。

41、根據本技術第三方面實施例的制冷設備，包括：

42、箱體，形成有儲藏空間；

43、上述的門體組件，所述箱門轉動連接于所述箱體，適于開啟或關閉所述儲藏空間。

44、根據本技術實施例的制冷設備，所述箱體形成有至少兩個儲藏空間，所述門體組件設有多個，每個所述門體組件對應其中一所述儲藏空間，以在任一所述箱門開啟或關閉的過程中，驅動所述門板相對于相應的所述箱門移動。

45、根據本技術實施例的制冷設備，所述箱體形成有第一儲藏空間和第二儲藏空間，所述門體組件設有兩個，分別為第一門體組件和第二門體組件；

46、所述第一門體組件的所述箱門轉動連接于所述箱體，適于開啟或關閉所述第一儲藏空間；所述第二門體組件的所述箱門轉動連接于所述箱體，適于開啟或關閉所述第二儲藏空間。

47、本發明實施例中的上述一個或多個技術方案，至少具有如下技術效果之一：

48、根據本技術的滑門裝置，通過設置包括牽引部件、主動滑門部件、第一從動滑門部件的滑門裝置于箱門，將主動滑門部件通過牽引部件與箱體傳動連接，第一從動滑門部件與主動滑門部件傳動連接，使得箱體通過牽引部件驅動主動滑門部件，主動滑門部件驅動第一從動滑門部件，通過第一從動滑門部件驅動門板相對于箱門的寬度方向移動，以使門板避開兩側的障礙物，解決開門過程中的干涉問題。同時在僅利用第一從動滑門部件連接門板時，主動滑門部件并不直接承載門板的重量，使得在箱門開啟或關閉的過程中,能夠避免主動滑門部件承受其他方向的外力，減輕門板相對于箱門移動時晃動的問題。

49、根據本技術的門體組件,門板能夠在箱門開關的過程中避開兩側的障礙物。同時，采用第一從動滑門部件承載門板，能夠使得主動滑門部件驅動時，避免承受其他方向的外力，從而能夠減輕門板相對于箱門移動時晃動的問題。

50、根據本技術實施例的制冷設備，通過將箱門與門板的組合，使得制冷設備在開啟和關閉時，都能夠避免門板與周邊物體的干涉，大大提高了使用便利性。特別是在狹窄的廚房環境中，這一設計優勢更加明顯。

51、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
