本申請涉及日用美發設備，尤其涉及一種卷發裝置。

背景技術：

1、在相關技術中，在使用日用卷發裝置時，空氣被抽吸進入入口且通過頭部或附件引導朝向頭發流動。根據期望的造型，空氣可或不可被加熱。頭部或附件通常包括鬃毛，頭發被纏繞到且被保持在鬃毛上用于造型。由于美發裝置的氣流限定結構復雜，造成卷發裝置設計成本高，零部件多，結構復雜。

技術實現思路

1、本申請?zhí)峁┮环N卷發裝置，用以解決現有技術中卷發裝置結構設計復雜、設計成本高的缺陷，達到簡化卷發裝置結構、降低其生產成本的目的。

2、本申請?zhí)峁┮环N卷發裝置，包括：

3、穩流套，所述穩流套呈管狀，所述穩流套軸線方向上的一端具有氣流進口，所述穩流套的周壁上設有氣流出口；

4、分流塔，所述分流塔穿設于所述穩流套內，所述分流塔為一體成型件，所述分流塔的部分外周壁與所述穩流套內壁限定出出口狹縫，所述出口狹縫與所述氣流出口連通。

5、根據本申請?zhí)峁┑囊环N卷發裝置，所述分流塔呈筒狀，在所述分流塔周向方向上，所述分流塔包括阻擋翼、交錯分布的多個連接架和多個導流架，

6、每個所述連接架上設有至少一個鏤空；

7、每個所述導流架的外周壁包括第一側壁和第二側壁，所述第一側壁和所述第二側壁在所述分流塔周向方向上排布，所述第一側壁適于與所述穩流套抵接，所述第二側壁上設有多個分流翼，多個所述分流翼在所述分流塔的軸線方向上間隔分布；

8、所述阻擋翼設于所述導流架上，且所述阻擋翼位于所述分流塔軸線方向上靠近所述氣流進口的端部，所述阻擋翼與所述導流架的一端止抵。

9、根據本申請?zhí)峁┑囊环N卷發裝置，所述第二側壁與所述穩流套的內壁之間限定出所述出口狹縫，在氣流流動的方向上所述出口狹縫的橫截面積逐漸減小。

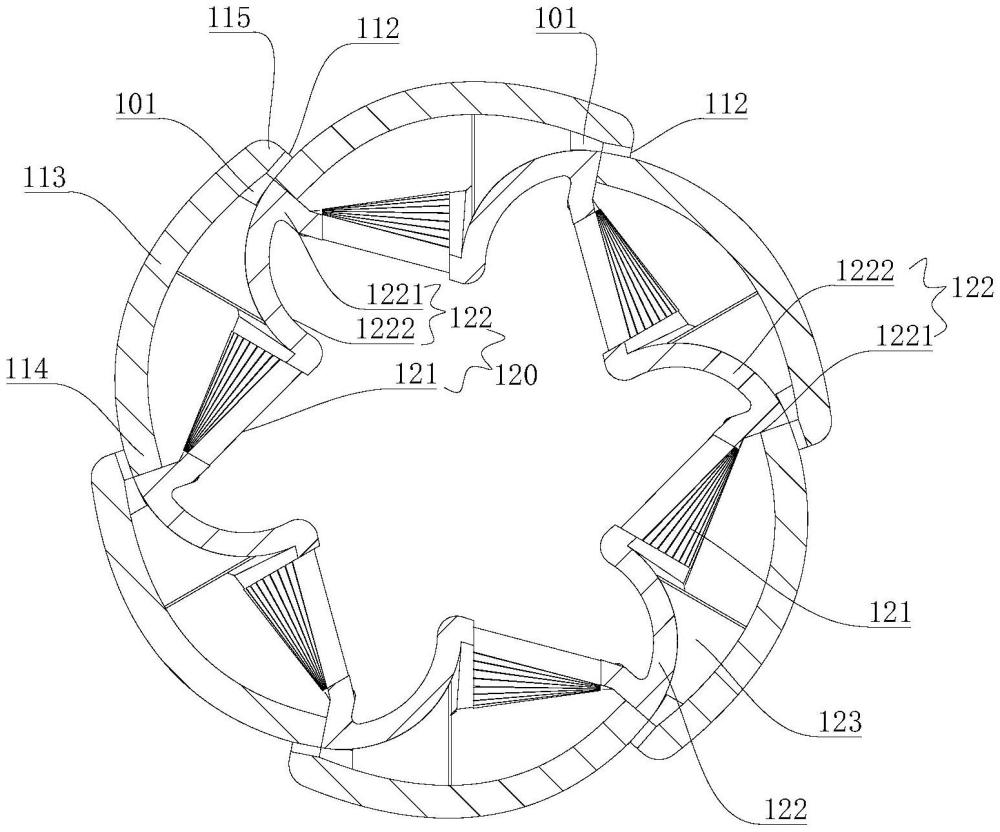

10、根據本申請?zhí)峁┑囊环N卷發裝置，所述穩流套包括多個翼板，多個所述翼板在所述分流塔周向方向上間隔分布，

11、在所述分流塔周向方向上所述翼板具有起始端和終止端，在任意相鄰的兩個所述翼板處，其中一個翼板的起始端與另一翼板的終止端在所述分流塔的徑向方向上間隔開，以限定出所述氣流出口，其中一個翼板的起始端位于另一翼板的終止端的徑向內側，且該其中一個翼板的起始端與所述第一側壁抵接，且所述第二側壁與所述翼板的外周壁過渡連接。

12、根據本申請?zhí)峁┑囊环N卷發裝置，所述翼板的外周壁為弧形壁，所述第二側壁為弧形壁；

13、所述第二側壁與所述翼板的外周壁連接處平滑過渡，以用于引導氣流沿著所述翼板的外周壁流動。

14、根據本申請?zhí)峁┑囊环N卷發裝置，任意相鄰的兩個所述分流翼之間的距離的取值范圍為5mm-12mm，每個所述第二側壁上的所述分流翼的數量的取值范圍為10個-30個。

15、根據本申請?zhí)峁┑囊环N卷發裝置，所述分流翼在所述分流塔周向方向上的兩端為第一端和第二端，相對于所述第一端，所述第二端朝向所述分流塔軸線方向的一端偏移，且偏移角度的取值小于等于30°。

16、根據本申請?zhí)峁┑囊环N卷發裝置，所述分流翼在所述分流塔周向方向上的側邊為第一側邊和第二側邊，所述第一側邊的長度大于所述第二側邊的長度，所述第二側邊長度取值范圍為0.5mm-1.2mm，所述第一側邊長度的取值范圍為2.20mm-5.60mm。

17、根據本申請?zhí)峁┑囊环N卷發裝置，位于同一所述第二側壁上的分流翼，在所述分流塔的軸線方向上，多個所述分流翼逐漸增大。

18、根據本申請?zhí)峁┑囊环N卷發裝置，所述出口狹縫在氣流流動方向上的橫截面積的取值范圍為3.5mm2-5.5mm2。

19、本申請?zhí)峁┑木戆l(fā)裝置，通過將分流塔設置成一體成型件，一方面可以限定氣流流向，使氣流能夠均勻地流向氣流出口；另一方面，一體成型的結構成型工藝簡單，生產周期短，可降低生產成本。此外，頭發跟隨氣流運動自動纏繞到裝置上，后續通過氣流對頭發加熱冷卻定型，氣流對頭發的纏繞力度自然，不會對頭發過分拉扯，起到保護頭發的作用。

技術特征：

1.一種卷發裝置，其特征在于，包括：

2.根據權利要求1所述的卷發裝置，其特征在于，所述分流塔呈筒狀，在所述分流塔周向方向上，所述分流塔包括阻擋翼、交錯分布的多個連接架和多個導流架，

3.根據權利要求2所述的卷發裝置，其特征在于，所述第二側壁與所述穩流套的內壁之間限定出所述出口狹縫，在氣流流動的方向上所述出口狹縫的橫截面積逐漸減小。

4.根據權利要求2所述的卷發裝置，其特征在于，所述穩流套包括多個翼板，多個所述翼板在所述分流塔周向方向上間隔分布，

5.根據權利要求4所述的卷發裝置，其特征在于，所述翼板的外周壁為弧形壁，所述第二側壁為弧形壁；

6.根據權利要求2所述的卷發裝置，其特征在于，任意相鄰的兩個所述分流翼之間的距離的取值范圍為5mm-12mm，每個所述第二側壁上的所述分流翼的數量的取值范圍為10個-30個。

7.根據權利要求2所述的卷發裝置，其特征在于，所述分流翼在所述分流塔周向方向上的兩端為第一端和第二端，相對于所述第一端，所述第二端朝向所述分流塔軸線方向的一端偏移，且偏移角度的取值小于等于30°。

8.根據權利要求2所述的卷發裝置，其特征在于，所述分流翼在所述分流塔周向方向上的側邊為第一側邊和第二側邊，所述第一側邊的長度大于所述第二側邊的長度，所述第二側邊長度取值范圍為0.5mm-1.2mm，所述第一側邊長度的取值范圍為2.20mm-5.60mm。

9.根據權利要求2所述的卷發裝置，其特征在于，位于同一所述第二側壁上的分流翼，在所述分流塔的軸線方向上，多個所述分流翼逐漸增大。

10.根據權利要求1-9中任一項所述的卷發裝置，其特征在于，所述出口狹縫在氣流流動方向上的橫截面積的取值范圍為3.5mm2-5.5mm2。

技術總結
本申請涉及日用美發設備技術領域，尤其涉及一種卷發裝置。卷發裝置包括穩流套和分流塔。穩流套呈管狀，穩流套軸線方向上的一端具有氣流進口，穩流套的周壁上設有氣流出口；分流塔穿設于穩流套內，分流塔為一體成型件，分流塔的部分外周壁與穩流套內壁限定出出口狹縫，出口狹縫與氣流出口連通。通過將分流塔設置成一體成型件，一方面可以限定氣流流向，使氣流能夠均勻地流向氣流出口；另一方面，一體成型的結構成型工藝簡單，生產周期短，可降低生產成本。此外，頭發跟隨氣流運動自動纏繞到裝置上，后續通過氣流對頭發加熱冷卻定型，氣流對頭發的纏繞力度自然，不會對頭發過分拉扯，起到保護頭發的作用。

技術研發人員：張瑞博,尚海路
受保護的技術使用者：深圳市小題大作科技有限公司
技術研發日：20240706
技術公布日：2025/4/24
