本技術涉及化妝品包裝，特別是涉及一種隱藏式泵蓋的乳液瓶。

背景技術：

1、化妝品瓶是指一種能使氣體與外界溫度隔絕的容器或隔絕外部細菌的容器?，F(xiàn)在市面上的帶泵頭的乳液瓶，大部分泵頭和泵嘴漏在外邊，影響消費者使用體驗，影響產品整體外觀，并且攜帶不便，且泵頭漏在外，放在包里時與其他物品擠壓，導致泵頭被誤按壓，乳液流出，難以清理，而泵嘴漏在外，容易被外界物品污染，影響化妝成效，因此需要改進。

技術實現思路

1、基于此，有必要針對上述問題，提供一種隱藏式泵蓋的乳液瓶。

2、一種隱藏式泵蓋的乳液瓶，包括瓶身，泵芯，內蓋，壓蓋件，外蓋與噴嘴，所述內蓋可拆卸安裝在瓶身的端口處，所述泵芯貫穿內蓋插入瓶身內，所述內蓋的外周設置有螺旋槽，所述內蓋的上端部設置有內蓋槽，所述壓蓋件活動安裝在內蓋上，所述壓蓋件下端對應所述內蓋槽設置有骨位，所述外蓋活動套設在內蓋外側，所述外蓋內壁設置有凸起，所述凸起活動卡接在所述螺旋槽內，所述壓蓋件上端與外蓋的端口內側抵接，所述噴嘴安裝在壓蓋件內，并貫穿所述外蓋的噴嘴口，所述泵芯通過壓蓋件與噴嘴連通。

3、優選地，所述壓蓋件上端套設有按壓蓋，所述按壓蓋的邊部與外蓋的端口抵接。

4、優選地，所述壓蓋件的端面設置有用于與噴嘴連通的流道，所述按壓蓋內側對應流道設置有密封圈。

5、優選地，所述瓶身的端口處設置有螺紋結構，所述內蓋旋擰在瓶身的端口處。

6、優選地，所述瓶身的端口還設置有定位凸起，所述內蓋的內側對應所述定位凸起設置有定位槽。

7、本實用新型的有益之處在于：通過旋上旋下外蓋，使得壓蓋件可以按壓或者保護，避免誤開啟，并隱藏噴嘴，降低噴嘴污染概率，且整體外觀更漂亮，在結構上可以做到保護作用，攜帶方便，料體用完還可以實現替換，減少使用成本更環保。

技術特征：

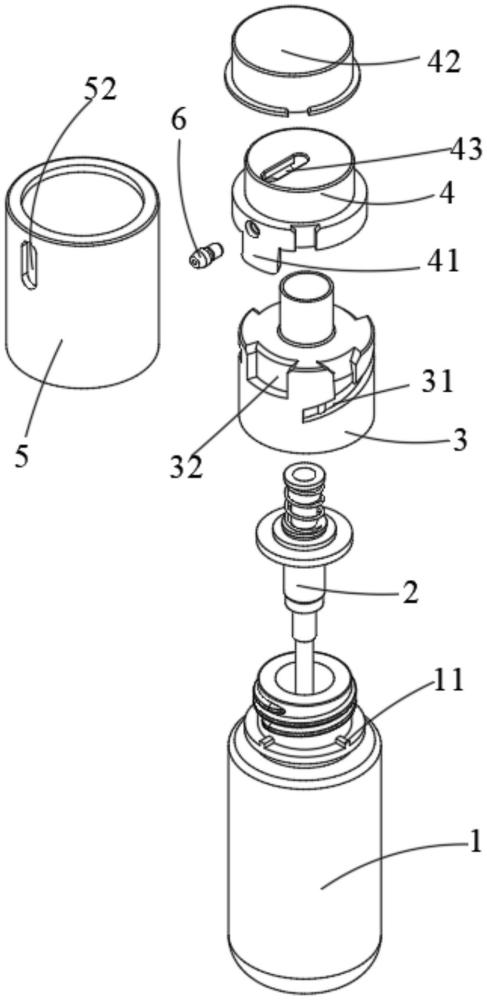

1.一種隱藏式泵蓋的乳液瓶，其特征在于：包括瓶身(1)，泵芯(2)，內蓋(3)，壓蓋件(4)，外蓋(5)與噴嘴(6)，所述內蓋(3)可拆卸安裝在瓶身(1)的端口處，所述泵芯(2)貫穿內蓋(3)插入瓶身(1)內，所述內蓋(3)的外周設置有螺旋槽(31)，所述內蓋(3)的上端部設置有內蓋槽(32)，所述壓蓋件(4)活動安裝在內蓋(3)上，所述壓蓋件(4)下端對應所述內蓋槽(32)設置有骨位(41)，所述外蓋(5)活動套設在內蓋(3)外側，所述外蓋(5)內壁設置有凸起(51)，所述凸起(51)活動卡接在所述螺旋槽(31)內，所述壓蓋件(4)上端與外蓋(5)的端口內側抵接，所述噴嘴(6)安裝在壓蓋件(4)內，并貫穿所述外蓋(5)的噴嘴口(52)，所述泵芯(2)通過壓蓋件(4)與噴嘴(6)連通。

2.如權利要求1所述的一種隱藏式泵蓋的乳液瓶，其特征在于：所述壓蓋件(4)上端套設有按壓蓋(42)，所述按壓蓋(42)的邊部與外蓋(5)的端口抵接。

3.如權利要求2所述的一種隱藏式泵蓋的乳液瓶，其特征在于：所述壓蓋件(4)的端面設置有用于與噴嘴(6)連通的流道(43)，所述按壓蓋(42)內側對應流道(43)設置有密封圈(421)。

4.如權利要求1所述的一種隱藏式泵蓋的乳液瓶，其特征在于：所述瓶身(1)的端口處設置有螺紋結構，所述內蓋(3)旋擰在瓶身(1)的端口處。

5.如權利要求4所述的一種隱藏式泵蓋的乳液瓶，其特征在于：所述瓶身(1)的端口還設置有定位凸起(11)，所述內蓋(3)的內側對應所述定位凸起(11)設置有定位槽(33)。

技術總結
本技術涉及一種隱藏式泵蓋的乳液瓶，包括瓶身，泵芯，內蓋，壓蓋件，外蓋與噴嘴，內蓋可拆卸安裝在瓶身的端口處，泵芯貫穿內蓋插入瓶身內，所述內蓋的外周設置有螺旋槽，內蓋的上端部設置有內蓋槽，壓蓋件活動安裝在內蓋上，壓蓋件下端對應所述內蓋槽設置有骨位，外蓋活動套設在內蓋外側，所述外蓋內壁設置有凸起，凸起活動卡接在所述螺旋槽內，壓蓋件上端與外蓋的端口內側抵接，噴嘴安裝在壓蓋件內，并貫穿所述外蓋的噴嘴口，泵芯通過壓蓋件與噴嘴連通。通過旋上旋下外蓋，使得壓蓋件可以按壓或者保護，避免誤開啟，并隱藏噴嘴，降低噴嘴污染概率，且整體外觀更漂亮，在結構上可以做到保護作用，攜帶方便。

技術研發人員：譚亮
受保護的技術使用者：惠州市昊潤包裝科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
