本技術涉及內衣配件領域，特別涉及一種內衣肩帶調節環和可調節肩帶。

背景技術：

1、文胸作為一種衣物，已經成為現代人們所不可或缺的重要衣物之一，并隨著人們生活水平的不斷提高，人們不僅僅追求文胸的實用性和功能性，還更多地關注到文胸的美觀程度和舒適程度，其中文胸是否合身是穿戴能否舒適的重要因素。目前的文胸的尺寸參數一般對應于穿戴者的下胸圍尺寸以及上下胸圍尺寸的差值，這能夠大致體現出文胸的罩杯大小和背帶長度是否能夠匹配穿戴者的胸部大小和胸圍尺寸。由于文胸還起到對穿戴者胸部的提拉和承托作用，罩杯能否對胸部提供良好的向上支撐力也十分重要，因此文胸具有合適長短的肩帶對于穿戴者的穿戴舒適性也至關重要。但由于每個穿戴者存在體型和身高的差異，即使穿戴者的文胸尺碼相同，合適的肩帶長短也不同，因而現有的文胸多數都采用可調節長度的肩帶。

2、具體地，參考圖1a所示，現有的一種8字型肩帶調節環10p被示意，其中所述8字型肩帶調節環10p包括一框體11p和橫置于所述框體11p的一分隔柱12p，其中所述分隔柱12p將所述框體11p界定的區域分隔為一第一穿引孔13p和一第二穿引孔14p，參考圖1b，在安裝過程中，首先將一肩帶20p的一固定端21p自所述第一穿引孔13p穿過所述框體11p，反轉所述固定端21p后將所述固定端21p自所述第二穿引孔14p再次穿過所述框體11p，隨后將所述固定端21p采用縫線23p縫合固定于所述肩帶20p上，從而將所述8字型肩帶調節環10p設置于所述肩帶20p上。在將所述8字型肩帶調節環10p安裝于所述肩帶20p后，進一步參考圖1c，將所述肩帶20p的一連接端22p穿過設置于罩杯上的一固定環30p，并將所述連接端22p自所述第二穿引孔14p穿過所述框體11p，隨后反轉所述連接端22p并將所述連接端22p自所述第一穿引孔13p再次穿過所述框體11p，其中所述連接端22p之后被連接于文胸的背帶上，因此能夠通過調節所述8字型肩帶調節環10p與所述連接端22p沿所述肩帶20p的距離，從而調節所述肩帶20p的長度，使得穿戴者能夠根據自身的體現和穿戴習慣調節合適的肩帶長度。

3、然而，所述8字型肩帶調節環10p導致在生產過程中，所述肩帶20p需要多次穿過所述框體11p，工序繁多復雜，導致生產效率低且人工成本高。并且所述肩帶20p還會雙層疊置于所述分隔柱12p，導致相應的文胸在所述8字型肩帶調節環10p的位置經常會凸顯于穿戴者的外衣，不夠美觀并且還容易使穿戴者產生尷尬的不良情緒。并且由于所述肩帶20p兩次穿過所述第一穿引孔13p和所述第二穿引孔14p而擠占所述第一穿引孔13p和所述第二穿引孔14p的空間，穿戴者在調節所述肩帶20p需要耗費較大力氣才能抽動所述肩帶20p在所述第一穿引孔13p和所述第二穿引孔14p移動。此外，所述固定端21p縫合于所述背帶20p上還會產生一臺階式厚度差，影響穿戴者穿戴舒適性。

技術實現思路

1、本實用新型的一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述內衣肩帶調節環可以直接與相應的肩帶固定。

2、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述可調節肩帶的制造工序簡化，便于提高生產效率和降低成本。

3、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述可調節肩帶無需于調節位置多層重疊，因而有利于降低厚度，實現無痕效果。

4、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述可調節肩帶能夠保障穿戴者可以順暢調節長度，提升穿戴者的使用體驗。

5、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述可調節肩帶包括一帶體和所述內衣肩帶調節環，其中所述帶體被直接縫合于所述內衣肩帶調節環，而無需通過反折的方式將所述內衣肩帶調節環安裝，有利于簡化生產工序，提高生產效率。

6、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述帶體無需多次穿過所述內衣肩帶調節環，因而避免多層疊置于所述內衣肩帶調節環，從而有利于降低所述可調節肩帶的厚度。

7、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述帶體只需單次穿過所述內衣肩帶調節環，從而能夠保障穿戴者對所述帶體的順暢調節。

8、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述內衣肩帶調節環包括一框體和一固定柱，其中所述框體界定具有一穿設空間，其中所述固定柱橫置于所述框體而將所述穿設空間分隔為一第一穿引孔和一第二穿引孔，其中所述固定柱具有與所述第一穿引孔和所述第二穿引孔的開孔方向一致的至少一穿線孔，以使相應的縫線能夠經過所述穿線孔將所述帶體的一端縫合固定于所述固定柱，因而無需通過將所述帶體反折的方式使所述帶體與所述內衣肩帶調節環安裝。

9、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述穿線孔的數量為至少兩個，以使相應的縫線能夠穿梭于相鄰的所述穿線孔而提升所述帶體與所述固定柱之間的縫合牢固程度。

10、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述帶體的一端被直接縫合固定于所述固定柱，因而避免與所述帶體產生厚度差，從而能夠提升穿戴者的穿戴舒適性。

11、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述帶體無需穿過所述內衣肩帶調節環的兩側進行反折，因而能夠節省現有肩帶為反折而預留的長度，有利于節省用料，利于降低成本。

12、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述固定柱具有界定所述穿線孔的一孔邊框，其中所述孔邊框包括一第一邊、一第二邊、一第三邊以及一第四邊，其中所述第一邊、所述第二邊、所述第三邊以及所述第四邊順序首尾連接，即所述第一邊的尾端連接于所述第二邊的首端，所述第二邊的尾端連接于所述第三邊的首端，所述第三邊的尾端連接于所述第四邊的首端，所述第四邊的尾端連接于所述第一邊的首端，如此以繞設界定出所述穿線孔，其中所述孔邊框具有所述第一邊以所述穿線孔的物理中心點為軸逆時針轉動180°后與所述第三邊重合，所述第二邊以所述穿線孔的物理中心點為軸逆時針轉動180°后與所述第四邊重合的結構形態，以基于所述孔邊框結構設計提升相應縫線穿梭的準確性和提升所述孔邊框對相應縫線限位效果，保障所述帶體與所述固定柱之間的縫合牢固程度。

13、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中以所述第一邊和所述第四邊連接的一端以及所述第二邊和所述第三邊連接的一端為所述孔邊框的兩橫端，其中所述孔邊框以各所述孔邊框的兩所述橫端的連線處于同一直線的狀態被布置，以能夠減少縫線穿梭于相鄰的所述穿線孔的距離，有利于節省針線用料。

14、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述孔邊框的所述橫端的連線平行于所述固定柱的橫置方向，從而有利于提升機器穿線時的準確性，有利于提升生產效率。

15、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中以所述第一邊和所述第二邊連接的一端以及所述第三邊和所述第四邊連接的一端為所述孔邊框的兩豎端，其中所述孔邊框以兩所述豎端的連線垂直于所述固定柱的橫置方向的狀態被設置，以減小所述穿線孔與所述第一穿引孔和所述第二穿引孔之間的距離，從而有利于縫線穿梭于所述穿線孔和所述第一穿引孔，和/或穿梭于所述穿線孔和所述第二穿引孔，進而提升所述帶體與所述固定柱之間的縫合牢固程度，并基于所述穿線孔與所述第一穿引孔和所述第二穿引孔之間的距離的減少，能夠節省針線用料，有利于降低成本。

16、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述第一邊平行于所述第三邊，所述第二邊平行于所述第四邊，從而有利于基于規整的結構，提升機器穿線時的準確性，有利于提升生產效率。

17、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中所述第一邊、所述第二邊、所述第三邊以及所述第四邊等長，以進一步提升所述穿線孔的結構的規整程度，便于提升機器穿線的效率，并能夠有效減少機器的針具撞擊所述固定柱的概率，從而有利于減少生產耗材，降低成本。

18、本實用新型的另一個目的在于提供一內衣肩帶調節環和可調節肩帶，其中各所述穿線孔以相鄰兩所述穿線孔之間的距離相等的狀態被布置，以基于各所述穿線孔排布的均勻性和規則性，提升機器穿線的效率。

19、根據本實用新型的一個方面，本實用新型提供一內衣肩帶調節環，其用以調節一內衣肩帶的長度，其中所述內衣肩帶調節環包括：

20、一框體，其中所述框體界定具有一穿設空間；和

21、一固定柱，其中所述固定柱橫置于所述框體而將所述穿設空間分隔為一第一穿引孔和一第二穿引孔，其中所述固定柱具有與所述第一穿引孔和所述第二穿引孔的開孔方向一致的至少一穿線孔，所述內衣肩帶調節環適于經相應的縫線穿梭于所述穿線孔而縫合于該內衣肩帶。

22、在一實施例中，其中所述穿線孔的數量為至少兩個。

23、在一實施例中，其中所述固定柱具有界定所述穿線孔的一孔邊框，其中所述孔邊框包括一第一邊、一第二邊、一第三邊以及一第四邊，其中所述第一邊、所述第二邊、所述第三邊以及所述第四邊順序首尾連接，其中所述孔邊框具有所述第一邊以所述穿線孔的物理中心點為軸逆時針轉動180°后與所述第三邊重合，所述第二邊以所述穿線孔的物理中心點為軸逆時針轉動180°后與所述第四邊重合的結構形態。

24、在一實施例中，其中以所述第一邊和所述第四邊連接的一端以及所述第二邊和所述第三邊連接的一端為所述孔邊框的兩橫端，其中所述孔邊框以各所述孔邊框的兩所述橫端的連線處于同一直線的狀態被布置。

25、在一實施例中，其中所述孔邊框的所述橫端的連線平行于所述固定柱的橫置方向。

26、在一實施例中，其中以所述第一邊和所述第二邊連接的一端以及所述第三邊和所述第四邊連接的一端為所述孔邊框的兩豎端，其中所述孔邊框以兩所述豎端的連線垂直于所述固定柱的橫置方向的狀態被設置。

27、在一實施例中，其中所述第一邊平行于所述第三邊，所述第二邊平行于所述第四邊。

28、在一實施例中，其中所述第一邊、所述第二邊、所述第三邊以及所述第四邊等長。

29、在一實施例中，其中所述穿線孔的數量為至少三個，其中各所述穿線孔以相鄰兩所述穿線孔之間的距離相等的狀態被布置。

30、根據本實用新型的另一個方面，本實用新型提供一可調節肩帶，其中所述可調節肩帶包括：

31、一帶體，其中所述帶體具有一固定端和與所述固定端相對的一連接端；和

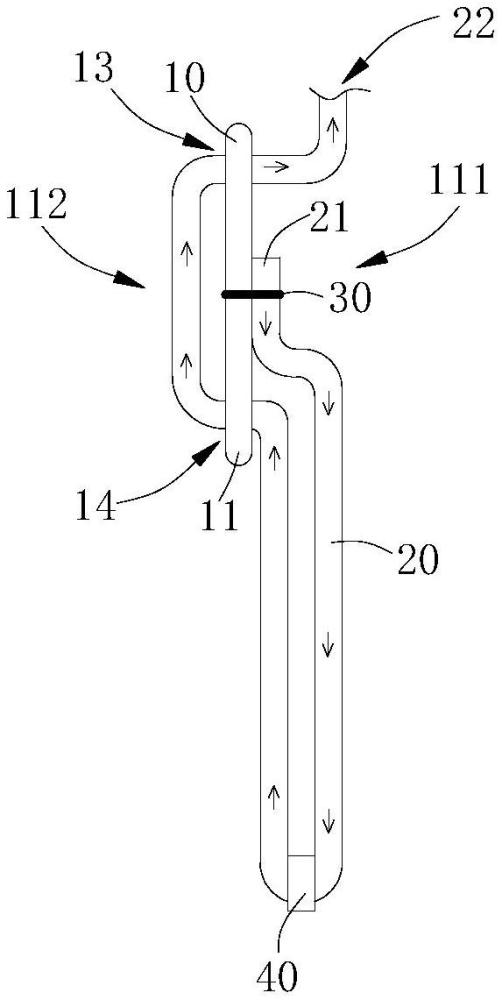

32、一內衣背帶調節環，其中所述內衣背帶調節環包括一框體和一固定柱，其中所述框體界定具有一穿設空間，其中所述固定柱橫置于所述框體而將所述穿設空間分隔為一第一穿引孔和一第二穿引孔，其中所述固定柱具有與所述第一穿引孔和所述第二穿引孔的開孔方向一致的至少一穿線孔，其中所述帶體的所述固定端于所述內衣背帶調節環的一側經相應的縫線穿梭于所述穿線孔而被縫合固定于所述固定柱，其中以所述固定端所在的一側為所述內衣背帶調節環的后側，另一側為所述內衣背帶調節環的前側，其中所述帶體適于將所述連接端自所述后側經所述第二穿引孔穿過所述框體至所述前側，并自所述前側經所述第一穿引孔穿過所述框體至所述后側。

33、在一實施例中，其中所述穿線孔的數量為至少兩個。

34、在一實施例中，其中所述固定柱具有界定所述穿線孔的一孔邊框，其中所述孔邊框包括一第一邊、一第二邊、一第三邊以及一第四邊，其中所述第一邊、所述第二邊、所述第三邊以及所述第四邊順序首尾連接，其中所述孔邊框具有所述第一邊以所述穿線孔的物理中心點為軸逆時針轉動180°后與所述第三邊重合，所述第二邊以所述穿線孔的物理中心點為軸逆時針轉動180°后與所述第四邊重合的結構形態。

35、在一實施例中，其中以所述第一邊和所述第四邊連接的一端以及所述第二邊和所述第三邊連接的一端為所述孔邊框的兩橫端，其中所述孔邊框以各所述孔邊框的兩所述橫端的連線處于同一直線的狀態被布置。

36、在一實施例中，其中所述孔邊框的所述橫端的連線平行于所述固定柱的橫置方向其中各所述孔邊框以各所述橫端的連線與所述固定柱的橫置方向平行的狀態被布置。

37、在一實施例中，其中以所述第一邊和所述第二邊連接的一端以及所述第三邊和所述第四邊連接的一端為所述孔邊框的兩豎端，其中所述孔邊框以兩所述豎端的連線垂直于所述固定柱的橫置方向的狀態被設置。

38、在一實施例中，其中所述第一邊平行于所述第三邊，所述第二邊平行于所述第四邊。

39、在一實施例中，其中所述第一邊、所述第二邊、所述第三邊以及所述第四邊等長。

40、在一實施例中，其中所述穿線孔的數量為至少三個，其中各所述穿線孔以相鄰兩所述穿線孔之間的距離相等的狀態被布置。

41、根據本實用新型的另一個方面，本實用新型提供一可調節肩帶的制造方法，其中所述可調節肩帶的制造方法包括步驟：

42、a、通過縫線將一帶體的一端在一內衣肩帶調節環的后側縫合固定于所述內衣肩帶調節環的一固定柱；

43、b、將所述帶體的另一端自所述后側在所述固定柱的一側穿過一框體至所述內衣肩帶調節環的前側；

44、c、將所述帶體的該另一端自所述前側在所述固定柱的另一側穿過所述框體至所述后側。

45、在一實施例中，其中所述可調節肩帶的制造方法在所述步驟a之前，還包括沖壓形成所述內衣肩帶調節環的一步驟，其中所述內衣肩帶調節環包括所述框體和所述固定柱，其中所述框體界定具有一穿設空間，其中所述固定柱橫置于所述框體而在所述固定柱的兩側將所述穿設空間分隔為一第一穿引孔和一第二穿引孔，其中所述固定柱具有與所述第一穿引孔和所述第二穿引孔的開孔方向一致的至少一穿線孔。

46、通過對隨后的描述和附圖的理解，本實用新型進一步的目的和優勢將得以充分體現。
