本發明涉及電子設備保護套領域技術，尤其是指一種支撐使用穩定的保護套結構。

背景技術：

1、隨著科技的發展，手機、平板等電子產品因其便攜性給人們的學習、工作、通信及娛樂帶來很大的方便，在人們的日常生活中得到了廣泛普及，尤其是中青年人工作與生活中的重要組成部分，由于該電子產品頻繁使用于不同場合或場景，并隨著電子產品變得越來越小型化和精密化，當電子產品不小心摔在地上時，其內部的精密零件容易損壞，導致電子產品不能正常使用；由此，保護殼或保護殼的成為電子產品的必需配件之一,其保護套既能作為裝飾品讓消費者的電子產品更加特別和有個性，也能夠保護電子產品；同時為了方便人們的生活，電子產品支架應運而生，其通過電子產品放置于支架上以使支架支撐手機，從而方便人們觀看手機；傳統的保護套不具備支撐使用功能，使得用戶需要隨身攜帶支架，并根據使用場景將支架取出并放置于桌面等平面上，再將電子產品放置于支架上，從而實現電子產品的支撐使用。

2、后來，市面上出現了一種指環，其通過將指環設置于電子產品的保護套上，根據需求轉動展開指環以使指環與桌面接觸，以實現支撐電子產品使用；但是，其結構設計欠佳，該指環在長時間的使用下容易出現轉動松動現象，使得指環展開支撐使用時受到外界震動等影響下出現轉動并折疊于保護套上，并造成電子產品跌落在桌面上，進而造成電子產品內部的零件出現損壞而導致電子產品不能正常使用，支撐穩定性欠佳，同時，指環通常是凸露于保護套外，并不可拆裝式設計，使得電子產品很難平放于桌面上，可用性欠佳，適用范圍小。

3、因此，需要研究一種新的技術方案來解決上述問題。

技術實現思路

1、有鑒于此，本發明針對現有技術存在之缺失，其主要目的是提供一種支撐使用穩定的保護套結構，其利用卡塊和卡槽之間的匹配連接，提高支撐件展開支撐使用時的牢固性，從而保證了支撐件的支撐使用穩定，配合收納槽的設置，有利于支撐件的收納使用，同時，緩沖件的設置，從而減輕保護套上的電子產品所受到的影響，可用性佳，適用范圍廣。

2、為實現上述目的，本發明采用如下之技術方案：

3、一種支撐使用穩定的保護套結構，包括有保護套和支撐件；其中：所述保護套的前端設置有供電子設備放置定位的放置槽；所述支撐件可轉動式設置于保護套的后端，所述支撐件具有樞接部，所述保護套上設置有匹配樞接部的樞接槽，所述樞接部通過轉軸設置于樞接槽上，所述樞接槽的內壁面設置有卡塊，所述樞接部的外壁面設置有與凸塊匹配連接的卡槽；所述保護套的后端設置有用于收折存放支撐件的收納槽；所述放置槽的內壁面上設置有緩沖件，所述緩沖件具有向內延伸設置的接觸凸起。

4、作為一種優選方案，所述支撐件設置有兩個并分別設置于保護套后端的左側、右側，所述支撐件呈c字形結構，以使用戶可手持支撐件使用，所述支撐件包括有支撐部、上連接臂和下連接臂，所述支撐部為豎向延伸設置，所述上連接臂和下連接臂分別設置于支撐部的上端、下端，所述樞接部設置有兩個并分別設置于上連接臂、下連接臂的前端。

5、作為一種優選方案，所述上連接臂為自上往下斜向后延伸設置，所述上連接臂的上端設置有用于與物體接觸的第一支撐面，所述下連接臂的下端設置有用于與物體接觸的第二支撐面。

6、作為一種優選方案，所述第一支撐面的角度與第二支撐面的角度不相同。

7、作為一種優選方案，所述放置槽的內壁面上設置有若干第一避讓口，若干第一避讓口對應電子設備的數據接口、電源按鍵、音量按鍵、耳機接口設置，所述緩沖件為環形延伸設置，所述緩沖件上設置有對應第一避讓口設置的第二避讓口，所述第二避讓口上設置有用于與第一避讓口接觸定位的延伸邊。

8、作為一種優選方案，所述放置槽的內壁與緩沖件的外壁之間設置有加強板。

9、作為一種優選方案，所述放置槽的內壁上設置有供加強板安裝定位的安裝槽。

10、作為一種優選方案，所述放置槽的內壁面上設置有用于與緩沖件接觸連接的緩沖凸起，所述緩沖凸起設置有若干并沿放置槽的內壁面間距式布置。

11、本發明與現有技術相比具有明顯的優點和有益效果，具體而言，由上述技術方案可知，其主要是通過各部件的設計，利用卡塊和卡槽之間的匹配連接，提高支撐件展開支撐使用時的牢固性，避免樞接部受外界震動影響下出現自動轉動問題，從而保證了支撐件的支撐使用穩定，配合收納槽的設置，根據用戶的使用情況以將支撐件向外展開使用并露于收納槽外或向內收折并藏于收納槽內，有利于支撐件的收納使用，同時，緩沖件的設置，使得保護套在與地面或物體之間碰撞時產生的撞擊力經過保護套、緩沖件的緩沖吸收，從而減輕保護套上的電子產品所受到的影響，保證了電子產品的正常使用，可用性佳，適用范圍廣；

12、其次是，支撐件呈c字形結構，使得支撐件具備支撐使用和手持使用的兩種狀態，從而滿足不同用戶的使用需求，實用性強，同時，第一支撐面和第二支撐面的設置，有利于支撐件與平面之間的支撐接觸使用，且，第一支撐面的角度與第二支撐面的角度不相同，以實現兩種不同角度的支撐使用；

13、以及，加強板的設置，提高了緩沖件與保護套之間的連接強度，且，緩沖凸起的設置，提高了保護套、緩沖件的緩沖吸收效果，進一步減輕電子產品所外界受到震動或是碰撞的影響。

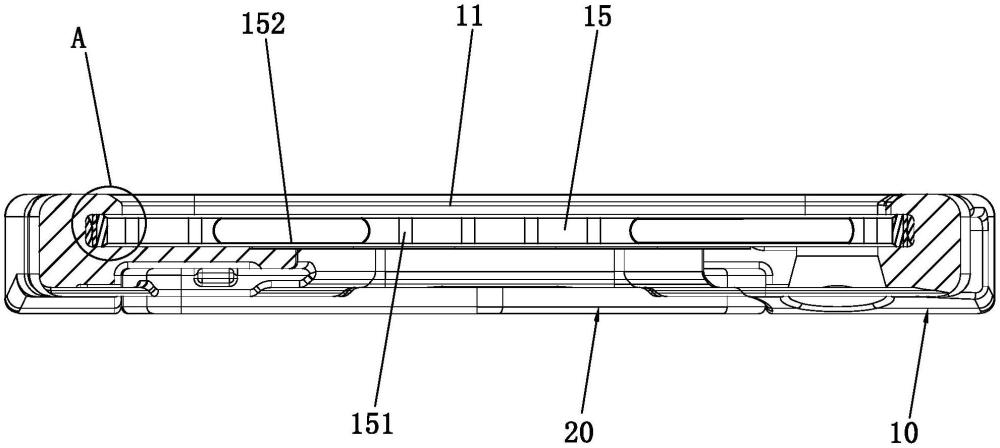

14、為更清楚地闡述本發明的結構特征和功效，下面結合附圖與具體實施例來對本發明進行詳細說明。

技術特征：

1.一種支撐使用穩定的保護套結構，其特征在于：包括有保護套和支撐件；其中：所述保護套的前端設置有供電子設備放置定位的放置槽；所述支撐件可轉動式設置于保護套的后端，所述支撐件具有樞接部，所述保護套上設置有匹配樞接部的樞接槽，所述樞接部通過轉軸設置于樞接槽上，所述樞接槽的內壁面設置有卡塊，所述樞接部的外壁面設置有與凸塊匹配連接的卡槽；所述保護套的后端設置有用于收折存放支撐件的收納槽；所述放置槽的內壁面上設置有緩沖件，所述緩沖件具有向內延伸設置的接觸凸起。

2.根據權利要求1所述的一種支撐使用穩定的保護套結構，其特征在于：所述支撐件設置有兩個并分別設置于保護套后端的左側、右側，所述支撐件呈c字形結構，以使用戶可手持支撐件使用，所述支撐件包括有支撐部、上連接臂和下連接臂，所述支撐部為豎向延伸設置，所述上連接臂和下連接臂分別設置于支撐部的上端、下端，所述樞接部設置有兩個并分別設置于上連接臂、下連接臂的前端。

3.根據權利要求2所述的一種支撐使用穩定的保護套結構，其特征在于：所述上連接臂為自上往下斜向后延伸設置，所述上連接臂的上端設置有用于與物體接觸的第一支撐面，所述下連接臂的下端設置有用于與物體接觸的第二支撐面。

4.根據權利要求3所述的一種支撐使用穩定的保護套結構，其特征在于：所述第一支撐面的角度與第二支撐面的角度不相同。

5.根據權利要求1所述的一種支撐使用穩定的保護套結構，其特征在于：所述放置槽的內壁面上設置有若干第一避讓口，若干第一避讓口對應電子設備的數據接口、電源按鍵、音量按鍵、耳機接口設置，所述緩沖件為環形延伸設置，所述緩沖件上設置有對應第一避讓口設置的第二避讓口，所述第二避讓口上設置有用于與第一避讓口接觸定位的延伸邊。

6.根據權利要求1所述的一種支撐使用穩定的保護套結構，其特征在于：所述放置槽的內壁與緩沖件的外壁之間設置有加強板。

7.根據權利要求6所述的一種支撐使用穩定的保護套結構，其特征在于：所述放置槽的內壁上設置有供加強板安裝定位的安裝槽。

8.根據權利要求1所述的一種支撐使用穩定的保護套結構，其特征在于：所述放置槽的內壁面上設置有用于與緩沖件接觸連接的緩沖凸起，所述緩沖凸起設置有若干并沿放置槽的內壁面間距式布置。

技術總結
本發明公開一種支撐使用穩定的保護套結構，包括有保護套和支撐件；支撐件可轉動式設于保護套的后端，支撐件具有樞接部，保護套設有樞接槽，樞接部通過轉軸設于樞接槽上，樞接槽設有卡塊，樞接部設有卡槽；保護套的后端設有收納槽；放置槽上設有緩沖件，緩沖件具有向內延伸設置的接觸凸起；如此，利用卡塊和卡槽之間的匹配連接，提高支撐件展開支撐使用時的牢固性，避免樞接部受外界震動影響下出現自動轉動問題，從而保證了支撐件的支撐使用穩定，配合收納槽的設置，有利于支撐件的收納使用，同時，緩沖件的設置，從而減輕保護套上的電子產品所受到的影響，保證了電子產品的正常使用，可用性佳，適用范圍廣。

技術研發人員：廖錦文
受保護的技術使用者：東莞市松裕塑膠皮具制品有限公司
技術研發日：
技術公布日：2025/4/6
