本發明涉及脊椎支撐架，尤其涉及適用顱骶骨療法的骶骨靜止點技法(Sacrum still point induce technique)與腰骶骨牽拉松弛技法(Lumbosacral traction release technique)在躺下或坐在椅子上的狀態下也能夠使得充分休息的脊椎支撐架。

背景技術：

顱骶骨療法(Cranio Sacral Therapy-CST)是由美國開始研究以來至今已有100年以上歷史的治療方法。顱骶骨療法能夠治療中樞神經系統的膜性障礙引起的腦脊液循環低下引起的多種問題。

腦脊液的正常循環是以每分鐘8-12次為周期按照屈曲(吸氣、外旋轉)與伸展(呼氣、內旋轉)模式循環(屈曲、伸展1次周期為6-9秒)，腦脊液全身循環一次的周期按時間來講是6-7小時，1天循環4-5次，1天的生成量為500ec。

腦脊液(CSF)的正常流動緩解包圍著作為中樞神經系統的腦與脊髓的膜的緊張狀態，并且緩解外部連接有所有組織的筋膜的緊張程度，從而能夠增進包括全身毛細血管與細胞在內的所有構成的循環能力，啟動自愈免疫系統。

顱骶骨療法是用5g左右細微的手力觸摸頭蓋骨與骶骨以使被限的腦內膜與硬膜松弛，使腦脊液的流動周期保持正常均衡的治療方法。

腦脊液的均衡具有減輕頭痛、后頸部肌肉緊張、后頸發硬及肩膀肌肉痛、發熱、急慢性筋骨系統疾病、腰痛、退行性關節炎、大腦腦淤血(cerebral congestion)與肺淤血(pulmonary congestion)及浮腫現象的效果。

因此，有必要通過一個脊椎支撐架利用骶骨靜止點技術誘導腦脊液正常循環，將利用腰骶骨牽拉松弛技術松弛腰與骨盆的筋膜的手法治療技術應用到產品，使得在家庭中也能像接受顱骶骨療法一樣利用。

并且，需要提供一種即便長時間坐在椅子上也不會覺得不便、能夠使用戶得到充分休息的坐下時也能夠使用的脊椎支撐架。

技術實現要素：

技術問題

本發明要解決的技術問題如下：

第一，用戶在躺下或坐下時也能夠自我實施顱骶骨療法。

第二，不受時間與空間的限制地接受顱骶骨療法。

第三，使用戶的骨盆與腰椎擺正姿勢。

第四，誘導腦脊液的循環，以增進人體循環能力、加強免疫系統。

本發明要解決的技術問題不限于以上內容，本領域技術人員可通過以下記載明確理解未記載的其他技術問題。

技術方案

為解決上述技術問題，根據本發明又一實施例的脊椎支撐架是包括：骶骨收容槽，其形狀為凹形，用于收容用戶的骶骨；以及腰椎支撐部，其支撐連接于用戶的骶骨的腰椎。

并且，根據本發明又一實施例的脊椎支撐架是包括支撐用戶的脊椎的本體的脊椎支撐架，所述本體包括：骶骨收容槽，其形狀為凹形，用于收容用戶的骶骨；支撐凸起，其形成于所述骶骨收容槽的端部，通過抑制骶骨的移動以抑制通過腦脊液的流動引發的骶骨的屈曲周期的活動；及腰椎支撐部，其從所述支撐凸起向用戶的脊椎方向延伸支撐用戶的脊椎。

并且，根據本發明又一實施例的脊椎支撐架是包括支撐用戶的脊椎的本體的脊椎支撐架，所述本體包括：骶骨收容槽，其形成大致橢圓形的槽；支撐凸起，其凸出地形成于所述骶骨收容槽的邊緣；及腰椎支撐部，其從所述支撐凸起延伸形成以刺激用戶的腰肌肉。

并且，根據本發明又一實施例的脊椎支撐架是包括支撐用戶的脊椎的本體的脊椎支撐架，所述本體包括：支撐凸起，其形成于與對應于用戶的尾骨三角部分的骶骨尖(Sac ra apex)的上方與骶骨基部(Sacral base)之間相對的位置。

并且，根據本發明又一實施例的脊椎支撐架是包括支撐用戶的脊椎的本體的脊椎支撐架，所述本體包括：腰椎(lumbar)支撐部，其豎立成與椅子的靠背相對以支撐用戶的腰(waist)；及臀部支撐部，其配置在椅子的坐板上，與用戶的臀部肌肉(gluteal Mus cle)相對，所述腰椎支撐部形成有向縱(Longitudinal)方向伸長凸出以刺激用戶的背部肌肉的刺激脊線。

其他實施例的具體內容參見具體說明及附圖。

技術效果

本發明具有如下效果：

第一，用戶在躺下或坐下時也能夠自我實施顱骶骨療法。

第二，能夠不受時間與空間的限制地接受顱骶骨療法。

第三，可通過刺激背部肌肉將用戶的骨盆與腰椎矯正成正確姿勢。

第四，能夠誘導腦脊液的循環，以增進人體循環能力、加強免疫系統。

本發明的效果不限于以上內容，本領域技術人員可通過以下記載明確理解未記載的其他效果。

附圖說明

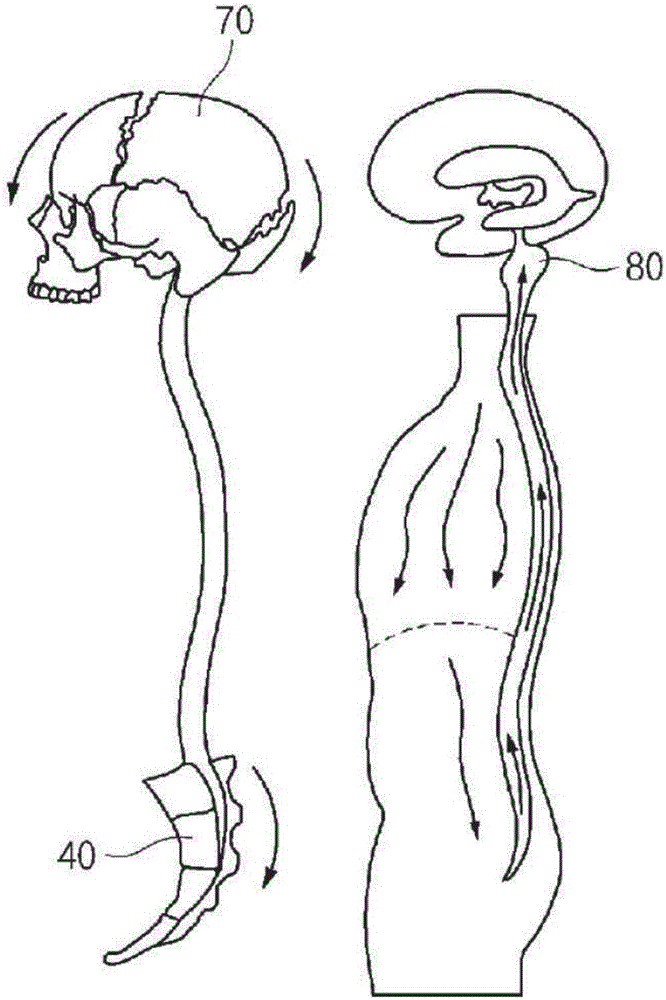

圖1簡要顯示腦脊液的循環；

圖2(a)顯示屈曲周期時腦脊液的流動及頭蓋骨與腰椎的移動；

圖2(b)顯示伸展周期時腦脊液的流動及頭蓋骨與腰椎的移動；

圖3(a)顯示屈曲周期時后頭部的松弛及腦脊液的流動；

圖3(b)顯示伸展周期時后頭部的收縮及腦脊液的流動；

圖4為根據本發明一個實施例的脊椎支撐架的立體圖；

圖5為簡要顯示骶骨的示意圖；

圖6為簡要顯示骶骨與髂骨的示意圖；

圖7為顯示根據本發明一個實施例的脊椎支撐架的平面圖；

圖8為顯示根據本發明一個實施例的脊椎支撐架的正面圖；

圖9顯示脊椎與骶骨，圖9中(a)為側視圖，圖9中(b)為后視圖；

圖10為根據本發明另一實施例的脊椎支撐架的平面圖；

圖111為根據本發明一個實施例的脊椎支撐架的利用圖；

圖12為根據本發明又一實施例的脊椎支撐架的立體圖；

圖13為根據本發明又一實施例的脊椎支撐架的平面圖；

圖14為根據本發明又一實施例的脊椎支撐架的正面圖；

圖15為根據本發明又一實施例的脊椎支撐架的背面圖；

圖16為根據本發明又一實施例的脊椎支撐架的側面圖；

圖17為根據本發明又一實施例的脊椎支撐架的立體圖；

圖18(a)顯示脊椎豎立肌；

圖18(b)顯示腰方肌；

圖19(a)及圖19(b)顯示圖12及圖17的各構成刺激的人體部位；

圖20為根據本發明又一實施例的脊椎支撐架的利用圖。

具體實施方式

參見附圖及以下說明的實施例便可明確本發明的優點、特征及實現方法。

但是，本發明并非限定于以下公開的實施例，而是以不同的多種形態實現，本實施例只是使本發明的公開更加完整，使本發明所屬技術領域的普通技術人員容易理解發明的范疇，本發明由技術方案的范疇定義。在整篇說明書中，同一附圖標記表示同一構成要素。

以下通過本發明的實施例及用于說明脊椎支撐架的附圖具體說明本發明。

圖1簡要顯示腦脊液的循環，圖2(a)顯示屈曲周期時腦脊液的流動及頭蓋骨與腰椎的移動，圖2(b)顯示伸展周期時腦脊液的流動及頭蓋骨與腰椎的移動，圖3(a)顯示屈曲周期時后頭部的松弛及腦脊液的流動，圖3(b)顯示伸展周期時后頭部的收縮及腦脊液的流動。

參見圖1至圖3，以往人們以為成人的頭蓋骨70已變硬石灰化，頭蓋骨70以變硬的狀態彼此融合，因此不能動。但目前發現頭蓋骨70能夠微動，與骶骨40(尾骨上側)的動作一起對人體的腦脊液循環造成影響。顱骶骨療法與頭蓋骨70的活動緊密關聯。

頭頂骨71(parietal bone)是蓋住裝有腦的腦顱后側上方的四角形的平平的骨骼。頭頂骨71共有兩個，分別向外側凸出來。兩個頭頂骨71通過矢狀縫76相接。頭頂骨71通過人字縫775連接于后頭骨73。側頭骨72位于側頭部。頭蓋骨70不是堅硬的結構，而是具有生成腦脊液時擴張的屈曲周期與停止生成時收縮的伸展周期的柔性組織。

通過上述結構，頭蓋骨70能夠反復收縮與松弛。顱骶骨節律(Craniosacral rhythm)含有關于精神壓力或免疫力等的信息。健康人體顱骶骨活動的屈曲與伸展周期為8-12次，非常穩定。

屈曲(flexion，expansion)相當于擴張或膨脹。顱骶骨節律可通過手感測到。可以將傳遞到手的屈曲感理解為‘膨脹感’或‘整個身體向外側旋轉變寬的感覺’，也稱作‘外旋轉’。

伸展(extension，compression)是與屈曲相反的概念或相反的感覺。伸展可以理解為收縮。可以將伸展理解為‘被深深吸入的感覺’。有時將伸展說明成整個身體向內側旋轉變窄的感覺。伸展也稱作‘內旋轉’。

顱骶骨運動周期由‘屈曲’與‘伸展’或‘擴張’與‘收縮’兩個過程構成。可以將屈曲與伸展之間稱作‘中立點’。人體在中立點時具有靜止感且緊張消除的‘松弛’狀態。優選的是屈曲與伸展的周期達到預定量且相同。屈曲與伸展的周期不同或不一致的情況下身體可能會出現異常。

屈曲周期與伸展周期源自腦脊液(CSF；cerebrospinal fluid)的循環。腦脊液由腦室(ventricular)生成。腦室是指人腦內部空間，被腦室膜包圍。腦室有側腦室、第三腦室、第四腦室80共三種。側腦室有左右兩個腦室，第三腦室與第四腦室80各有一個，由四個腦室構成腦室系統。

側腦室是大腦內部的空間，左右兩個(第一腦室、第二腦室)相互對稱，通過腦室之間的孔彼此連接，而且還與第三腦室連接。第三腦室是間腦之間的空間，與側腦室通過腦室間孔交通，通過中腦導水管連接于第四腦室80。第四腦室80與第三腦室通過中腦導水管交通，在此處通過正中孔(馬讓迪孔)或側孔(盧施卡孔)與蛛網膜下空間(蛛網膜下腔)交通。

第四腦室80被小腦與腦干包圍。第四腦室80的腦脊液通過脊髓內的中心管下到脊髓或通過正中孔或側孔移動到腦外部在腦周圍循環。

腦室內部具有叫做脈絡膜叢(脈絡叢)的結構，其起到生成腦脊液的作用。脈絡膜叢一天生成的腦脊液量大概為500ml，因此腦室內部總是處于充滿腦脊液的狀態。由于該腦脊液每天生成一定量且消耗同樣的量，因此腦室內的腦脊液總是保持相同的量。腦脊液在蛛網膜(蛛網狀膜)與軟腦膜(軟膜)之間循環起到緩沖作用。腦室用于腦脊液的生成、儲存及循環，總得來講起到保護腦的作用。

首先，對顱骶骨療法進行說明。

顱骶骨系統重復屈曲過程與伸展過程。即，顱骶骨系統重復擴張與收縮過程。但是，可通過適當的施術使顱骶骨系統的活動完全停止。

這叫做靜止點(still-point)。發生靜止點時患者能夠感受到幾種變化。達到靜止點狀態時患者能夠感覺到曾經發生過的腰部疼痛或非活動性的曾經的各種疼痛復發。并且，患者的呼吸發生變化，而且額頭還會輕微地流汗。

在靜止點過程，人體開始松弛。之前出現的疼痛從這時開始逐漸消失。并且，腰與骨盆部位的骶骨身體功能障礙開始自然地矯正。有時，關節伴隨著‘咯噔’的聲音得到矯正。之后，患者的呼吸開始穩定、緊張的肌肉開始松弛。該靜止點短則持續數秒長則持續數分鐘。靜止點現象結束后顱骶骨系統又開始活動。一般通過觀察可以感知到對稱且上升的活動振幅。

靜止點最常發生于頭與骶骨。對該部位適用各種技法時相比于適用于其他部位更快出現靜止點效果。靜止點能夠有效調節顱骶骨系統活動。

以下說明適用上述顱骶骨療法的根據本發明一個實施例的脊椎支撐架。

圖4為根據本發明一個實施例的脊椎支撐架的立體圖，圖5為簡要顯示骶骨的示意圖，圖6為簡要顯示骶骨與髂骨的示意圖。

參見圖4至圖6，根據本發明一個實施例的脊椎支撐架是包括支撐用戶脊椎的本體的脊椎支撐架，本體1包括用于收容用戶的骶骨40的凹形的骶骨收容槽2及具有凸出形狀的支撐凸起3，支撐凸起3在用戶的骶骨40位于骶骨收容槽2時支撐用戶的骶骨40局部。

脊椎包括頸椎、胸椎、腰椎、骶椎、尾椎。本體1配置在用戶躺下的地面支撐脊椎。用戶躺在本體1上。本體1配置成朝向用戶的背部。骶骨40是構成骨盆的骨骼，由五個骶椎(薦椎)融合而成，在構成脊柱的脊椎中最大。骶骨40大致為倒三角形。骶骨收容槽2為收容骶骨40的凹形。

支撐凸起3支撐骶骨40的局部。用戶躺在本體1上面，由于體重而下壓支撐凸起3。支撐凸起3用對用戶體重的反作用力加壓用戶的骶骨40。

支撐凸起3形成于與用戶的骶骨40對應的面。支撐凸起3的位置可以以平均人體的骨骼為基準因不同的國家、人種、年齡而異。支撐凸起3的大小及位置可以以骶骨收容槽2為基準因用戶群而異。例如，以體型大的民族為對象的本體1的支撐凸起3的位置可以高于以體型小的民族為對象的本體的支撐凸起3的位置。

支撐凸起3可以形成于與用戶的骶骨1號41與骶骨2號42中至少任意一個對應的位置。骶骨1號41也稱作骶椎1號，骶骨2號42也稱作骶椎2號。骶骨1號41是形成于腰椎5號55下側的凸起骨骼。骶骨2號42是形成于骶骨1號41下側的凸起的骨骼。支撐凸起3可以向骶骨1號41與骶骨2號42中至少任意一個施加壓力。屈曲周期期間，骶骨1號41與骶骨2號42向用戶所趟的地面旋轉。但由于支撐凸起3支撐骶骨1號41與骶骨2號42，因此能夠抑制屈曲周期。因此，支撐凸起3誘導用戶的靜止點。

支撐凸起3形成于對應于用戶的骶骨上部45的位置，骶骨收容槽2收容用戶的骶骨下部47。關于骶骨40，按照從腰椎5號55到尾椎49(尾骨)方向，可以依次具有骶骨1號、2號、3號、4號。可以將骶骨1號41與骶骨2號42稱為骶骨上部45，將骶骨3號43以下稱為骶骨下部47。支撐凸起3向骶骨上部45施加反作用力抑制屈曲周期。骶骨下部47收容于骶骨收容槽2。支撐凸起3可形成于骶骨收容槽2的上端。

支撐凸起3的形成位置可以相隔于用戶的腰椎5號55以避免支撐用戶的腰椎5號55的荷重。支撐凸起3向骶骨1號41或骶骨2號42中至少任意一個施加反作用力。但由于支撐凸起3與腰椎5號55之間相隔，因此腰椎5號55無法受到支撐凸起3的支撐，因此向下側傾斜。因此，腰椎5號55與骶骨40能夠向背離的方向移動。連接腰椎5號55與骶骨40的肌肉松弛。因此，用戶能夠脫離因施加于骶骨40的重力而被下壓的情況，能夠解除肌肉緊張。

可以使支撐凸起3的大小在形成于用戶的髂骨60之間且不支撐用戶的髂骨60的大小范圍。髂骨60是形成于骶骨40的左側與右側的骨骼，占據髖骨的上側部分，是展開扇形狀的平平的骨骼。支撐凸起3過大的情況下施加于非骶骨40的髂骨或髂后上棘(PS IS)的壓力能夠發生分散。因此，優選的是支撐凸起3的大小小于骶骨40。并且，優選的是支撐凸起3小于骶骨40的橫向長度，因此優選的是形成于骶骨的外側兩邊的髂骨60之間。

根據本發明一個實施例的本體1包括支撐用戶的腰椎50的腰椎支撐部5。腰椎50表示腰骨(lumbar vertebrae)，是人體解剖學中構成脊柱的脊椎骨骼中最大的骨骼。區別于其他脊椎骨骼的特征為橫向凸起(transverse proces)上沒有橫向孔(transverse forame n)，脊椎骨骼主體(body)的側面沒有關節面。腰骨個數為五個，從上面起將最上面的骨骼稱為第一腰骨L1，將最下面的骨骼稱為第五腰骨L5。腰骨對身體的活動起到最為重要的作用，起到支撐大部分體重的作用。腰椎50由五個構成，可以從上側起將腰椎50區分為1號、2號、3號、4號、5號。骶骨40連接于腰椎5號55的下側端部。本體1包括腰椎支撐部5。腰椎支撐部5支撐用戶的腰椎50。腰椎支撐部5向用戶施加用戶的體重引起的反作用力。

圖7為顯示根據本發明一個實施例的脊椎支撐架的平面圖，圖8為顯示根據本發明一個實施例的脊椎支撐架的正面圖，圖9顯示脊椎與骶骨，圖9中(a)為側視圖，圖9中(b)為后視圖。

參見圖7至圖9，腰椎支撐部5可以由至少一個谷20與至少兩個峰10構成。腰椎支撐部5包括峰10與谷20。峰10為凸出形狀，向用戶施加反作用力。谷20形成于峰10與峰10之間。

峰10包括長且凸出的內側刺激脊線11，用于支撐用戶的脊椎豎立肌。脊椎豎立肌是沿著脊椎的兩側延伸的長肌肉。內側刺激脊線11支撐脊椎豎立肌，向脊椎豎立肌施加反作用力。內側刺激脊線11使脊椎豎立肌松弛。

內側刺激脊線11有多個，谷20包括形成于內側刺激脊線11之間收容用戶腰椎的棘突51的內側谷21。脊椎豎立肌豎向形成于脊椎的左右，因此優選的是內側刺激脊線11分別伸長形成于以脊椎為中線的左右。

腰椎棘突51也稱作棘突(spinous process)或棘突起，是從脊椎椎板(lamina)在兩側彼此相遇的點向正后方伸出的結構，其略微向下傾斜。腰椎棘突51上附著有多種肌肉與韌帶。內側谷21是豎向的長結構，用于插入腰椎棘突51。內側谷21的左右側形成有凸出的內側刺激脊線11。

內側谷21向支撐凸起3的中心延伸形成且能夠與支撐凸起3相遇。內側谷21朝向支撐凸起3形成。內側谷21收容腰椎棘突51，因此形成于人體的中心線上。并且，支撐凸起3支撐骶骨40，因此形成于人體的中心線上。因此，內側谷21與骶骨40可以形成于同一線上。

內側刺激脊線11可以從支撐凸起3延伸且與用戶的脊椎平行。內側刺激脊線11形成于與腰椎50左右的脊椎豎立肌相對的位置，因此是從支撐凸起3豎向延伸的形狀。

峰10包括長且凸出的用于支撐用戶腰方肌的外側刺激脊線12。腰椎50方肌在腰椎50外方位于第12肋骨與髂骨60(腸骨棱)之間。受到肋下神經與腰神經叢的分支(Th12與L1～3)支配，向體干的后方伸展。外側刺激脊線12向腰方肌施加反作用力。

外側刺激脊線12為多個，內側刺激脊線11可形成于外側刺激脊線12之間。腰方肌以腰椎50為基準左右對稱，因此優選的是外側刺激脊線12也有多個。以脊椎為基準，腰方肌比脊椎豎立肌更靠外。因此內側刺激脊線11比外側刺激脊線12更靠近脊椎。

谷20包括形成于內側刺激脊線11與外側刺激脊線12之間使得壓力集中于用戶的脊椎豎立肌的外側谷22。為了使外側刺激脊線12向腰方肌施加適當的反作用力，應對外側刺激脊線12的面積加以限制。因此內側刺激脊線11與外側刺激脊線12之間形成有槽。外側谷22在外側刺激脊線12與內側刺激脊線11之間形成不接觸身體的空間。

外側谷22向骶骨收容槽2內部延伸形成，支撐凸起3可形成于外側谷22之間。外側谷22向骶骨收容槽2的內部延伸。外側谷22還起到限制支撐凸起3大小的作用。因此，外側谷22能夠使支撐凸起3的反作用力集中于骶骨40。

外側刺激脊線12可以向骶骨收容槽2方向延伸形成骶骨收容槽2的邊緣。外側刺激脊線12可以向骶骨收容槽2方向延伸形成骶骨收容槽2的左側與右側及骶骨收容槽2的下側邊緣。外側刺激脊線12凸出地形成骶骨收容槽2邊緣的凸臺。

根據本發明一個實施例的脊椎支撐架是包括支撐用戶脊椎的本體的脊椎支撐架，包括：用于收容用戶的骶骨40的凹形的骶骨收容槽2、形成于骶骨收容槽2的端部抑制骶骨40的移動以抑制因腦脊液的生成流動而誘發的骶骨40的屈曲周期的支撐凸起3，以及，從支撐凸起3向用戶的脊椎方向延伸支撐用戶的腰椎50的腰椎支撐部5。

骶骨收容槽2收容用戶的骶骨40輔助使得用戶能夠躺在真確位置上。屈曲周期時骶骨40能夠旋轉，支撐凸起3抑制骶骨40的移動。因此，能夠將身體誘導到靜止點。腰椎支撐部5輔助用戶使得能夠保持舒適的躺下姿勢。腰椎支撐部5通過按壓脊椎豎立肌與腰方肌起到指壓效果。并且，內側谷21能夠用于插入腰椎棘突51，輔助使得用戶保持筆直的姿勢。

根據本發明一個實施例的脊椎支撐架是包括支撐用戶的脊椎的本體的脊椎支撐架，包括：大致形成橢圓形槽的骶骨收容槽2、骶骨收容槽2的邊緣凸出的支撐凸起3及從支撐凸起3延伸且形成至少一個峰10與谷20的腰椎支撐部5。

骶骨收容槽2可以是圓形或橢圓形。骶骨收容槽2的上側形成有腰椎支撐部5，使用戶保持筆直的姿勢。支撐凸起3形成于骶骨收容槽2的邊緣，支撐凸起3的起點可以是骶骨收容槽2的內部。因此，骶骨收容槽2的內側與外側均可以形成有支撐凸起3。

峰10包括從支撐凸起3向背離骶骨收容槽2的方向延伸形成的多個內側刺激脊線11，谷20包括形成于多個內側刺激脊線之間的內側谷21。

峰10與谷20形成于腰椎支撐部5向肌肉施加壓力，使肌肉松弛。峰10與谷從支撐凸起3沿著脊椎方向形成。優選的是峰10與谷以脊椎為基準向兩側對稱形成。內側谷21形成于內側刺激脊線11之間形成收容腰椎50的空間。

峰10包括外側刺激脊線12，外側刺激脊線12凸出形成骶骨收容槽2的邊緣，而且向大致平行于內側刺激脊線11的方向延伸形成，谷20包括形成于外側刺激脊線12與內側刺激脊線11之間的外側谷22。峰10包括外側刺激脊線12，外側刺激脊線12與內側刺激脊線11并列形成。外側谷22在外側刺激脊線12與內側刺激脊線11之間形成空間以限制外側刺激脊線12與內側刺激脊線11的大小，通過豎向的伸長形狀向肌肉與筋膜施加壓力。

圖10為根據本發明另一實施例的脊椎支撐架的平面圖。根據本發明一個實施例的脊椎支撐架可形成有與用戶的臀部肌肉(gluteal muscle)相對的臀部支撐部7。臀部支撐部7收容臀部。臀部是凸出的，因此臀部支撐部7固定臀部。因此，臀部支撐部7即使用戶多少活動都起到固定本體1的作用。

圖11為根據本發明一個實施例的脊椎支撐架的利用圖。如圖所示，用戶可以墊著根據本發明一個實施例的脊椎支撐架躺下，將其用作腰枕。臀部支撐部7固定枕本體1的位置。并且，腰椎支撐部5通過刺激用戶的背部肌肉指壓背部肌肉。并且，骶骨收容槽2與支撐凸起3誘導靜止點以促進腦脊液循環。

圖12為根據本發明又一實施例的脊椎支撐架的立體圖。

參見圖12，根據本發明又一實施例的脊椎支撐架是包括支撐用戶的脊椎的本體100的脊椎支撐架，本體100形成有包圍和墊住用戶骶骨的凹形的骶骨收容槽110。

骶骨是構成骨盆的骨骼，由五個骶椎(薦椎)融合而成，在構成脊柱的脊椎中最大。骶骨大致為倒三角形。骶骨的至少一部分收容于骶骨支撐部。

骶骨收容槽110為凹形，包圍和柔和地支撐骶骨。這樣柔和地支撐骶骨能夠調節腦脊液的屈曲周期與伸展周期的平衡。并且，這樣調節平衡將增大腦脊液的流動。

圖13為根據本發明又一實施例的脊椎支撐架的平面圖。

參見圖13，骶骨收容槽110形成于收容用戶的中間骶骨脊線(medial sacral crest)的位置。

骶骨由五個骶椎(薦椎)融合而成。五個骶椎連接形成中間骶骨脊線。骶骨收容槽110形成于收容骶骨脊線的位置。骶骨收容槽110形成于收容骶椎1號、骶椎2號、骶椎3號、骶椎4號及骶椎5號的位置。但是，骶骨收容槽110的具體位置或大小能夠因人種、年齡而異，因此可以適當變更具體大小或位置。

本體100形成有豎立成與椅子的靠背相對以支撐用戶的腰(waist)的腰椎(lumbar)支撐部，以及配置在椅子的坐板上且與用戶的臀部肌肉(gluteal muscle)相對的臀部支撐部130，骶骨收容槽110形成于臀部支撐部130與腰椎支撐部120之間。

腰椎50向上撐起背部骨骼，下面與骶骨連接，是位于其之間的骨骼結構。從背部骨骼到骨盆，腰椎50通過韌帶與肌肉支撐身體、保持平衡。并且，具有保護脊髓、使脊椎能夠活動的作用。腰椎支撐部120大致可以是薄木板形狀。

臀部是從腰下部到大腿上側的肉凸出的部分，也稱作屁股。臀部肌肉在邁步時起到扶正和展開骨盆的作用，雖然日常生活中不起多大作用，但跑步等劇烈運動時則起到重要作用。通常，臀部是脂肪占比高的部位，由大臀肌、中臀肌、小臀肌共三種肌肉構成。

臀部支撐部130形成有用于收容用戶凸出的臀部肌肉的凹形的臀部收容槽131，臀部收容槽131通過與用戶的尾椎相對的部分凸出的分離脊線133分為左右。骶骨收容槽110在分離脊線133上形成于腰椎支撐部120方向的延長線上。

尾椎是連接在骶骨下面的脊椎的末端部分，大致由四～五個小的脊椎分節構成。尾椎為脊椎的末端部分，位于兩側臀部之間骨盆的末端部分。

分離脊線133與臀部收容槽131的形狀對應于人體結構。因此與用戶緊貼，骶骨收容槽110收容及支撐骶骨。分離脊線133是縱向形成的長結構，分離脊線的末端形成有骶骨收容槽110。

圖14為根據本發明又一實施例的脊椎支撐架的正面圖，圖15為根據本發明又一實施例的脊椎支撐架的背面圖。

參見圖14至圖15，腰椎支撐部120形成用于收容用戶的腰椎棘突51(Lumbar spin osis)的凹形的內側谷123。

內側谷123沿著縱方向(longitudinal)延伸形成，一側連接于骶骨收容槽110。腰椎棘突51也稱作腰椎棘突起，是在脊椎椎板(lamina)在兩側彼此相遇的點向正后方伸出的結構，其略微向下傾斜。腰椎棘突51上附著有多種肌肉與韌帶。內側谷123具有收容腰椎棘突51的形狀。即，壓力不會僅集中于凸出的腰椎棘突51的一部分，因此能夠給用戶帶來舒適感。腰椎支撐部120形成有分別凸出于內側谷123左右刺激用戶的脊椎橫凸起(spinal transeverse process)與豎立肌的內側刺激脊線127。

脊椎豎立肌95是指沿著脊椎骨豎向伸長的肌肉。正如‘豎立肌’這個名稱所述，起到使脊椎立正的作用。因此，脊椎豎立肌95對直立行走的人類來說是非常重要的肌肉。脊椎豎立肌95從內側支撐斜方肌與背闊肌，因此能夠使身體擺正體型。

內側刺激脊線127通過松弛腰椎的橫凸起53與脊椎豎立肌95解除脊椎豎立肌95的疲勞。臀部支撐部130與腰椎支撐部120使用戶的骨盆及脊椎豎立肌95能夠擺正姿勢。

以內側刺激脊線127為基準，腰椎支撐部120的一側形成有內側谷123，相反側形成有伸長的外側谷124。

內側谷123與外側谷124提高內側刺激脊線127的刺激程度。內側刺激脊線127與外側刺激脊線128沿著縱方向伸長形成。

以外側谷124為基準，一側形成有內側刺激脊線127，相反側形成有刺激用戶的腰方肌97(Quadratus lumborum)的外側刺激脊線128。

腰方肌97(Quadratus lumborum)附著在末肋骨與1～4號腰椎50的橫凸起并附著到髂骨脊。腰方肌97的兩側同時收縮時起到向后彎腰或伸展的伸展肌的作用。

腰方肌97是厚又大的肌肉，是促使脊椎垂直穩定化的肌肉，對于有脊椎側彎癥的人或具有側彎癥狀的人來講，腰方肌97一側縮短時相反側能夠拉緊或松弛。

腰方肌97與中臀肌在步行時共同起到扶正骨盆的重要作用。腰方肌97可成為腰痛原因，可成為骨盆扭的原因。

外側刺激脊線128通過刺激腰方肌97使腰方肌97松弛。因此，能夠解除腰方肌97疲勞以矯正骨盆。并且還緩解腰痛。

圖16為根據本發明又一實施例的脊椎支撐架的側面圖。

參見圖16，腰椎支撐部120的左右端部具有向上下方向延伸凸出以固定用戶腰部的側面支撐部140。

側面支撐部140分別形成于腰椎支撐部120的左右方向。側面支撐部140防止用戶的腰椎50向一側方向傾斜。因此，誘導腰椎50擺正姿勢。并且，在車輛座位上防止車輛拐彎時腰椎50傾斜，誘導使得在駕駛過程中擺正姿勢。

側面支撐部140延伸至不接觸用戶肋骨的地方，內側刺激脊線127與外側刺激脊線的長度大于側面支撐部140。

即，側面支撐部140誘導骨盆擺正姿勢且在預定程度上允許上身運動。再次參見圖13，根據本發明又一實施例的脊椎支撐架是包括支撐用戶脊椎的本體100的脊椎支撐架，本體100形成有豎立成與椅子的靠背相對以支撐用戶的腰(waist)的腰椎(lumbar)支撐部，以及配置在椅子的坐板上且與用戶的臀部肌肉(gluteal muscle)相對的臀部支撐部130，腰椎支撐部120具有向縱(Longitudinal)方向延伸凸出以刺激用戶背部肌肉的刺激脊線125。

腰椎支撐部120刺激用戶的腰椎50及周邊肌肉。臀部支撐部130配置在與用戶臀部相對的部分。刺激脊線125沿著縱方向伸長以刺激腰椎50周邊肌肉中的脊椎豎立肌95與腰方肌97。因此，可以通過脊椎豎立肌95與腰方肌97的休息誘導用戶的腰椎50與骨盆擺正姿勢。

圖17為根據本發明又一實施例的脊椎支撐架的立體圖。

參見圖12及圖17，根據本發明又一實施例的脊椎支撐架，骶骨收容槽110內部形成有刺激相當于用戶的尾骨三角部分的骶骨尖(Sacra apex)的上方與骶骨基部(Sacral ba se)之間的支撐凸起111。

根據本發明又一實施例的脊椎支撐架是包括支撐用戶脊椎的本體100的脊椎支撐架，本體100形成有支撐凸起111，所述支撐凸起111形成于相當于用戶的尾骨三角部分的骶骨尖(Sacra apex)的上方與骶骨基部(Sacral base)之間相對的位置。

骶椎包括骶椎1號、骶椎2號、骶椎3號、骶椎4號及骶椎5號。骶椎1號是凸出形成于腰椎5號下側的凸出骨骼。骶椎1號是形成于骶骨1號下側的凸出骨骼。將骶椎1號及骶椎2號稱為骶骨上部，將骶椎3號、骶椎4號及骶椎5號稱為骶骨下部。

支撐凸起111刺激骶骨40的靜止點誘導點81。屈曲周期期間，骶椎1號與骶椎2號向椅子的靠背旋轉。而支撐凸起111支撐骶椎1號與骶椎2號以抑制旋轉，因此能夠抑制屈曲周期。因此，支撐凸起111誘導用戶的靜止點。

圖18(a)顯示脊椎豎立肌，圖18(b)顯示腰方肌，圖19(a)及圖19(b)顯示圖12及圖17的各構成刺激的人體部位。圖20為根據本發明又一實施例的脊椎支撐架的利用圖。

參見圖18至圖20，根據本發明又一實施例的臀部收容槽131形成于與坐骨65對應的部分。骶骨收容槽110形成于收容骶骨40的位置。支撐凸起111形成于與骶骨40的靜止點誘導點81對應的部分刺激骶骨40的一部分。谷121中的內側谷123形成于與腰椎棘突51相對的部分收容腰椎棘突51。

刺激脊線125中的內側刺激脊線127形成于與腰椎橫凸起125相對的部分。內側刺激脊線127形成于與脊椎豎立肌95相對的部分刺激脊椎豎立肌95。內側刺激脊線127的側面形成有外側谷124。外側谷124使得外側刺激脊線128能夠凸出刺激腰方肌97。

以上結合附圖說明了本發明的優選實施例，但本發明不受上述特定實施例的限制，本領域技術人員可以在不脫離本發明技術方案的范圍內任意變形實施，因此不應該將變形實施例理解為超出本發明的技術方案。
