本發明涉及用于檢測瞬時睡眠的設備、方法和計算機程序。實施例示出了一種瞬時睡眠警報設備。

背景技術：

已經能夠在一些批量生產交通工具中找到同時包括瞬時睡眠警報設備的駕駛員輔助系統。它們基于例如CAN總線上可用數據(例如，轉向角、加速和制動行為等)的統計評估。換句話說，到目前為止已經在批量生產交通工具中可用的駕駛員輔助系統評估數據，該數據僅能夠得出關于駕駛員所處的狀態(并且特別是關于瞬時睡眠)的間接和不精確的結論。

此外，可以將改裝系統直接附接到人。附接的示例性位置是耳朵或手。因此，系統可以對例如頭部的傾斜或皮膚的電導作出反應，以便由此識別瞬時睡眠。正如上述駕駛員輔助系統一樣，所述系統還具有缺點，即所評估的數據僅能夠得出關于駕駛員所處的狀態(并且特別是關于瞬時睡眠)的間接和不精確的結論。此外，所述系統使用戶不便于處理和不愉快地佩戴，并且很難被潛在用戶接受。

此外，可以采用具有集成攝像機的眼鏡，集成攝像機指向眼睛并且能夠經由基于視頻的眼瞼閉合識別瞬時睡眠。然而，這些系統也使用戶不便于處理和不愉快地佩戴并且很難被潛在用戶接受。

另外已知的基于攝像機的瞬時睡眠警報設備使用例如針對眼瞼閉合確定的預設閾值。然而，它們不是非常可靠，因?yàn)轭A(yù)設的參考值用于確定瞬時睡眠。

技術實現要素：

因此，本發明的目的是在瞬時睡眠的情況下提供改進的警報概念。

該目的通過獨立權利要求的主題來實現。在從屬權利要求中限定了進一步的發明改進。

實施例示出了一種用于檢測瞬時睡眠的設備。該設備包括用于對人和所述人的眼睛區域進行基于視頻的監視的視頻記錄設備，視頻記錄設備被配置為記錄人和眼睛區域的圖片序列，并將其輸出到閾值確定設備。閾值確定設備被配置為從圖片序列中得到單獨地適配于此人的一個或多個閾值。此外，該設備包括閾值評估器，被配置為基于一個或多個單獨適配的閾值來判定此人是否已經瞬時入睡；一個或多個單獨適配的閾值被用于確立在眼睛睜開的實時曲線內是否已經穿過閾值，并且因此確立所述人是否已經瞬時入睡。穿過可能意味著達到以及超過和/或下降至低于閾值。因此，例如有用的是，確定達到或下降至低于第一閾值(眼瞼閉合程度)并且達到或超過第二閾值(在其期間下降至低于第一閾值的時段，例如在其期間眼瞼被識別為閉合的時段)。可以進一步實時處理圖片序列。

本發明基于以下發現：特別是關于人，通過直接測量眼瞼閉合可能非接觸地檢測瞬時睡眠，這是對瞬時的睡眠已經發生的事實的良好指示。在該基于視頻的過程中，借助于預定義的模型來確定眼瞼閉合(或眼睛的睜開)，所述模型單獨地適配于此人。為此，可以使用單獨適配于要監視的人的頭部的基本模型。測量作為瞬時睡眠的直接特征的眼瞼閉合優于測量間接特征，這是由于以下的非常事實：不需大規模且因此易于出錯的算法需要應用于任何間接特征(例如頭部?jī)A斜或皮膚的電導)。此外，在方便性和接受性方面，非接觸測量明顯優于涉及接觸的測量。例如，安裝在汽車中的設備不需要進一步的適配(例如，對用戶方面進行校準)，使得被監視的人根本不會注意到他/她正在被攝像機記錄。例如，這不是特定眼鏡的情況。他們必須在開始旅程之前戴上，并將在整個佩戴期間永久給予人不同的感覺。這種心理效果實質上有助于用戶的健康。

用于從觀察到的任何眼瞼閉合檢測瞬時睡眠(和/或用于單獨地將模型適配于此人)的標準和/或閾值可以基于監測該人而確定，并且因此可以單獨地適配于此人。本文的優點在于，考慮了人的解剖結構和生理機能，并且因此，可以以比使用應用于標準和/或閾值的一般標準值的方式好多了的方式檢測瞬時睡眠。與例如跨越大群人統計學上確定的一般標準值相比，單獨地適配于人的解剖學和生理學的標準已經關于個人提高了有效性。這種改進的有效性顯著地提高了在瞬時睡眠的情況下單獨地警報的可靠性。

實施例示出了第一單獨適配的閾值，其是一只眼睛的眼瞼閉合，所述眼瞼閉合位于描述睜開的眼睛的第一單獨確定的參考值和描述閉合的眼睛的第二單獨確定的參考值之間，并且所述閾值表征從睜開的眼睛到閉合的眼睛的過渡，第二單獨確定的閾值與眼瞼閉合的持續時間相關。

實施例還示出了閾值評估器，被配置為檢測正在穿過的第一閾值并確定所述穿過的持續時間；當所述持續時間穿過第二閾值時確定瞬時睡眠。據此，當下降至或達到第一閾值(例如，同時考慮到滯后)時(這意味著已經識別閉合的眼瞼)，并且當在其期間眼瞼是閉合的時間段達到或超過第二閾值時，識別出瞬時睡眠。

在評估單獨適配的閾值時，可以確定和考慮與其它參數和/或質量測量相關的其他單獨適配的閾值作為所監測的人已經瞬時入睡的事實的標準。利用這樣的閾值可以便于例如識別瞬時睡眠，因?yàn)榇_定了諸如特定模式或點的位置、取向或數量之類的參數。特定模式或點可以是例如人的頭部、面部、眼睛、虹膜、瞳孔或瞳孔中心。單獨適配的閾值的其它示例可以單獨地或以任何組合(例如還與上述單獨適配的閾值(眼瞼閉合的程度和眼瞼閉合的持續時間)一起)使用。此外，它們可以代替上述單獨適配的閾值(眼瞼閉合的程度和眼瞼閉合的持續時間)。

根據另外的實施例，閾值確定設備被配置為通過評估可能發生的任何霎眼來動態連續地適配單獨確定的參考值和第一或幾個單獨確定的閾值。這是有利的，因?yàn)檠鄄€閉合的持續時間(例如在眨眼期間)在監視期間可能改變，例如由于疲勞或黃昏的發生。因此，閾值確定設備可以借助于在眼睛睜開的時間曲線期間發生的模式來確定眨眼和/或有意的或無意的自發霎眼，所述模式包括從第一參考值的方向下降至閾值以下以及在預定義時間段內在第一參考值的方向上的返回。此外，閾值確定設備可以被配置為基于環境亮度的變化將一個或多個單獨適配的閾值適配于改變的環境條件。這是有利的，因?yàn)橐虼嗽诖_定單獨適配的閾值時可以考慮例如由于駕駛進入隧道或突然被陽光眩目而快速改變的眼瞼閉合特性。

實施例還示出了閾值確定設備，被配置為使一個或多個單獨適配的閾值適配于駕駛員的解剖結構和生理機能。因此，例如，在確定瞬時睡眠時可以考慮針對每個人單獨確定的閾值。只要設備在接通之后沒有確定人的任何單獨的參考值或閾值，則還可以使用預定義的更一般的值，使得設備仍然能夠在業已存在的該時間期間操作。

此外，第一單獨適配的閾值可以包括滯后，根據該滯后，在從睜開的眼睛到閉合的眼睛的過渡期間，眼瞼閉合被限定在相對小的眼睛睜開角度，并且在從閉合的眼睛到睜開的眼睛的過渡期間，眼瞼閉合被定義在相對大的眼睛睜開角度。

另外的實施例示出了確定頭部姿勢的閾值確定設備，并且其中借助于確定的頭部姿態來適配單獨適配的閾值。這可以有利地用于使連續確定的眼睛睜開曲線對于不同的頭部姿勢在數量上可比較，因?yàn)楫?dāng)頭轉動時該設備可見的眼睛的表面積將改變，并且因此將看起來更小(例如，當頭向前傾斜時)。此外，閾值確定設備可以被配置為分別為每只眼睛確定一個或多個單獨適配的閾值，由此例如可以更容易地被該設備檢測到的眼睛將用于瞬時睡眠識別。此外，閾值確定設備可以被配置為基于頭部姿勢、基于所述人的兩只眼睛(例如如果兩只眼睛對于設備是容易可見的)來確定眼瞼閉合，或者基于所述人的一只眼睛(如果例如只有一只眼睛對設備是可見的)來確定眼瞼閉合。

另外的實施例描述了包括3D建模器的設備，3D建模器基于頭部的三維模型計算人的頭部姿勢的位置。這對于確定眼睛所位于的限定區域是有利的。這減少了檢測錯誤的數量，并因此能夠提高檢測質量。此外，可以考慮頭部姿勢以支持檢測眼瞼閉合。根據頭部相對于攝像機的位置，可以校正睜開的和/或閉合的眼睛的參考值。

根據另一實施例，3D建模器可以例如基于柱體來計算頭部的三維模型的估計，并且可以借助于特征跟蹤來跟蹤它。所述估計減少了用于檢測頭部姿勢的計算開銷，同時為進一步確定眼睛區域提供了非常好的估計。這使得能夠“實時地”分析(跟蹤)頭部姿勢。

實施例還示出，第二單獨適配的閾值指示比眨眼的持續時間長的持續時間。此外，第二單獨適配的閾值可以適配于人(例如利用交通工具)正在移動的當前速度。為了確定人正在移動的當前速度，設備可以具有例如GPS接收器和/或被配置為捕捉設備的行進速度的加速度傳感器，其可以用于得出關于人的和/或交通工具的速度的結論。閾值確定設備20還被配置為使一個或多個單獨適配的閾值80和85適配于行進速度。這使得例如當人坐在交通工具中但是所述交通工具不移動時能夠關閉瞬時睡眠識別和/或瞬時睡眠警報。在另一實施例中，設備還可接收行進速度作為輸入信號。

根據另外的實施例，該設備包括被配置為發射在人可見的波長范圍之上的輻射的照射源，視頻記錄設備被配置為檢測輻射。這是有利的，以便均勻地照射人(即使在外部光條件改變的情況下)，而不使人注意到照射并且被其干擾。此外，該設備可以包括布置在距輻射源一定距離處的另外的輻射源，視頻記錄設備被配置為創建所拍攝的圖片的組合，其中，人被照射，因?yàn)檠劬^(qū)域被該輻射源和另外的輻射源依次照射，以便避免或減少在人的眼睛區域中發生的反射。關于這種布置可能是有利的是，改善圖片質量并因此改善瞬時睡眠確定的精確度，因?yàn)椴槐苊饣驕p少反射，發生在眼鏡上或瞳孔上的反射例如可能使所述人的一只或兩只眼睛模糊，并且因此可能使得瞬時睡眠確定更加困難。

根據另外的實施例，該設備包括被配置為基于圖片序列確定眼睛睜開參數的眼睛睜開檢測器。實施例示出了被配置為基于來自眼睛檢測的參數確定眼睛睜開(例如，歸一化為距視頻記錄設備或攝像機的該距離的眼睛睜開)的眼睛睜開檢測器。例如，參數可以是眼睛的中心或眼睛的邊緣區域中的點。由于已經在眼睛的有限區域內確定眼睛的眼睛睜開度，所以該確定更精確并且更不易于出錯(與如果在較大的搜索區域或者更大的ROI(感興趣的區域)內執行該確定相比)。

實施例進一步描述了通過例如使眼睛模板或模型適配于梯度圖片或其他合適的特征(例如拐角特征或拱形特征)來確定眼睛睜開角度，其可以基于特定星座圖中的梯度和/或相對于彼此的距離的組合。眼睛模板可以用于描述睜眼過程的部分。另一實施例示出借助于眼睛模板確定眼睛睜開角度，借助于估計以基于眼睛的中心和面部的寬度的水平投影函數來遍及眼睛模板。除此之外，實施例示出借助于曲線近似確定眼睛睜開過程。曲線近似可以在描述眼睛輪廓的至少四個參數之間內插，并且因此可以將眼睛模板適配于檢測到的眼睛。所描述的確定眼睛睜開過程的方法使用來自眼睛檢測的參數作為參考點(＝界標)。后者影響模板的尺寸和形狀，并因此形成用于確定眼睛睜開和/或眼瞼閉合程度的基礎。

根據實施例，該設備是便攜式的。這使得能夠移動地利用設備，而不是例如將其固定地安裝在汽車中。

此外，實施例示出了可以被實現為計算機程序的檢測瞬時睡眠的方法。

附圖說明

下面將參照附圖更詳細地說明本申請的優選實施例，在附圖中：

圖1示出了用于檢測瞬時睡眠的設備的示意性框圖；

圖2示出用于檢測瞬時睡眠的具有單獨確定的參考值以及單獨適配的閾值的眼睛睜開曲線的示意性表示；

圖3示出了用于以偏離圖1的表示檢測瞬時睡眠并且包括更詳細的功能塊的設備的示意性框圖；

圖4示出了指向人的視頻記錄設備的示意性表示；

圖5示出了具有用于檢測瞬時睡眠的設備的示例性布置的交通工具內部的示意性表示；以及

圖6示出了檢測瞬時睡眠的方法的示意性流程圖。

具體實施方式

在附圖的以下描述中，相同或具有相同動作的元件將被提供有相同的附圖標記，使得它們的描述在不同的實施例中是可互換的。

人(例如交通工具駕駛員)的過度疲勞可能導致注意力降低，并且導致人瞬時入睡。本文的瞬時睡眠將用作發生的短暫時期的睡眠的同義詞，并且還包括例如微睡眠。這導致德國高速公路上約25％的致命事故。目前，在瞬時睡眠的情況下提供可靠的警報的系統在市場上并不已知，下面將提出一種用于檢測瞬時睡眠的設備，其準確且可靠地檢測人體中的眼瞼閉合，以便從其中推斷出人的瞬時睡眠，其檢測人的瞬時睡眠，在瞬時睡眠發生時輸出警報，并且使得能夠易于使用提供瞬時睡眠警報的系統。

整個系統可以從其中描繪了人的面部的攝像機圖片中導出用于檢測待監視的人的部位上的瞬時睡眠的單獨適配的閾值，并且在瞬時睡眠發生時對該人發出警報。出于提高的清楚的原因，在一些實施例中提到了駕駛員。然而，通過類推的本發明的應用的描述和類型還涉及其它應用領域，例如，由空中交通管制員監視航空區域，在這種情況下，該系統可以用于在空中交通管制員方面的瞬時睡眠的情況下發出警報。

圖1示出了用于檢測瞬時睡眠的設備5的示意性框圖。用于檢測瞬時睡眠的設備5包括視頻記錄設備10、閾值確定設備20以及閾值評估器25。用于對人15和人15的眼睛區域進行基于視頻的監視的視頻記錄裝置10被配置為記錄人15和眼睛區域的圖片序列，并將其輸出到閾值確定設備20。閾值確定設備20被配置為從圖片序列中導出單獨適配于該人的一個或多個閾值80和85。閾值評估器25還被配置為基于單獨適配的閾值來判定所述人是否已經瞬時入睡，所述單獨適配的閾值用于確立在眼睛睜開的實時曲線內是否有任何閾值已經被穿過(例如超過和/或下降到其之下)，并且因此確立該人是否已經瞬時入睡。此外，閾值評估器25可以配置用于根據上述描述確立瞬時睡眠。

閾值確定設備20因此被配置為從圖片序列中導出用于檢測瞬時睡眠的時變閾值，其單獨地適配于用戶或人15以及環境影響。環境影響應理解為尤其意味著例如改變光條件(例如太陽、陰影、陰天、夜晚或?qū)γ娼煌üぞ叩撵拍康那罢諢?。為了在確定單獨適配的閾值時考慮環境影響，閾值確定設備被配置為基于環境亮度的變化使單獨適配的閾值適配于改變的環境條件。閾值旨在描述關于瞬時睡眠的“眼睛睜開的時間曲線”特性，其中一個閾值定義哪個眼睛睜開被認為是閉合的眼睛，而另一個閾值定義對于將被確立的瞬時睡眠眼睛必須被識別為閉合多長時間。下面將參照?qǐng)D2更詳細地說明閾值。

單獨適配的閾值80和85可以考慮特定于人15的特征(例如解剖或生理特征)。根據單獨適配的閾值80和85，閾值評估器25可以確定眼瞼閉合的發生作為瞬時睡眠的開始的指示。這將在下面更詳細地進行說明。

可選地，設備5可以包括GPS接收器45和/或加速度傳感器50。傳感器可以感測設備5的行進速度，其可以用作得出關于人和/或交通工具的速度的結論的基礎。閾值確定設備20還被配置為使單獨適配的閾值80和85適配于行進速度。例如，在交通工具中使用的情況下，可以識別交通工具的速度和/或駕駛狀況(移動/處于靜止)，并且可以關閉瞬時睡眠警報，因?yàn)轳{駛員的瞬時睡眠警報優選在移動的交通工具中或者通常在移動的駕駛員中需要。

另外的實施例示出了具有照射源55的設備5，照射源55向人15發射在可見的波長范圍之上的輻射，視頻記錄設備10被配置為檢測輻射。因此，人15可以獨立于外部光條件(例如還在完全黑暗中)而被照射，而不使人15眩目或被干擾。

可選地，設備5還可以包括布置在距照射源55一定距離處的另外的照射源60。因此，人15可以由處于不同角度的兩個照射源55和60照射。視頻記錄設備10被配置為確定所拍攝的圖片的組合，其中借助于照射源55和另外的照射源60依次照射眼睛區域來照射人15，以便避免或減少在人的眼睛區域的部位中的任何反射。

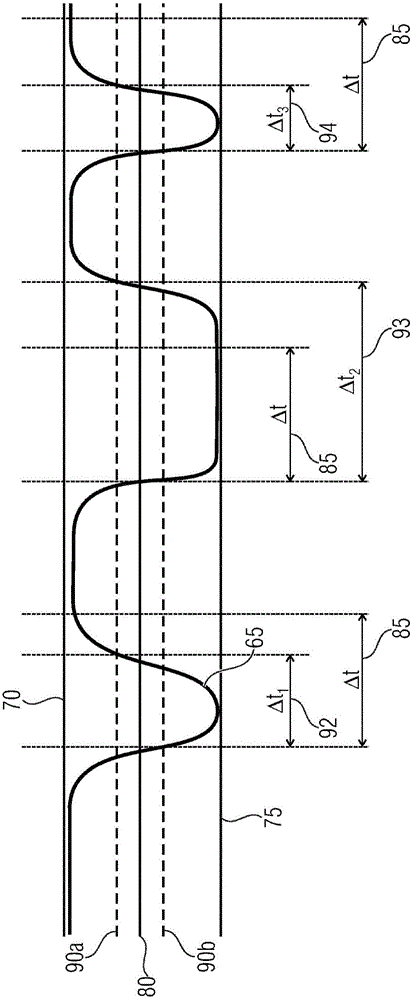

圖2示出了用于檢測瞬時睡眠的具有單獨確定的參考值70和75的以及單獨適配的閾值80和85的眼睛睜開65的曲線的適應性表示。眼睛睜開可以是絕對眼睛睜開或例如歸一化為眼睛距離視頻記錄設備10的距離的眼睛睜開。第一單獨適配的閾值80用于確定一只眼睛的眼瞼閉合，眼瞼閉合被定義為位于描述睜開的眼睛的第一單獨確定的參考值70與描述閉合的眼睛的第二單獨確定的參考值75之間，以及閾值80表征從睜開的眼睛到閉合的眼睛(眼瞼閉合)的過渡。換句話說，當降至單獨適配于用戶的某種程度的眼睛睜開以下時(某種程度的眼睛睜開是由于環境影響造成的，并且將眼睛評估為閉合的)，將確立眼瞼閉合。

第二單獨適配的閾值85涉及眼瞼閉合的持續時間。確定單獨的眼瞼閉合時間，以便如果超過所述眼瞼閉合時間則將眼瞼閉合評估為瞬時睡眠。當下降至低于(眼睛睜開)或超過(時間閾值)用于評估的眼睛的單獨適配的閾值80和85兩者時，將確立瞬時睡眠。閾值確定設備20因此被配置為借助于眼睛睜開65的時間曲線內的模式來確定霎眼和/或眨眼；來自第一單獨確定的參考值70的方向的模式包括下降至低于第一單獨適配的閾值80和在預定時間Δt內在第一參考值70的方向上的返回。根據視頻記錄設備10對眼睛的可檢測性，使用一只眼睛或兩只眼睛來確定瞬時睡眠。這將在以下進行更詳細地說明。

在評估單獨適配的閾值時，可以確定和考慮與其它參數和/或質量測量相關的其他單獨適配的閾值作為所監測的人已經瞬時入睡的事實的標準。利用這樣的閾值可以便于例如識別瞬時睡眠，因?yàn)榇_定了諸如特定模式或點的位置、取向或數量之類的參數。特定模式或點可以是例如人的頭部、面部、眼睛、虹膜、瞳孔或瞳孔中心。單獨適配的閾值的其它示例可以單獨地或以任何組合(例如還與上述單獨適配的閾值(眼瞼閉合的程度和眼瞼閉合的持續時間)一起)使用。此外，它們可以代替上述單獨適配的閾值(眼瞼閉合的程度和眼瞼閉合的持續時間)。

為了確定第一單獨適配的閾值80，測量眼睛睜開并檢測眼瞼閉合。這是針對每只眼睛單獨執行的。將參考圖3描述測量眼睛睜開的方法。結果是以絕對值或歸一化值表示的眼睛睜開65(參見圖2)的時間曲線。借助于歸一化，例如作為歸一化為人15的被監視的眼睛與攝像機10的距離的像素，可以消除駕駛員和設備之間的不同距離的影響。

第一單獨確定的參考值70(還稱為上參考值并且描述睜開的眼睛)和第二單獨確定的參考值75(還稱為下參考值并且描述閉合的眼睛)可以根據包括任何眨眼和/或霎眼的眼睛睜開65的時間曲線進行確定。此外，第一單獨適配的閾值80可以在由單獨確定的參考值70和75限制的范圍內確定。在當前眼睛睜開小于第一單獨適配的閾值時，眼瞼被認為是閉合的(眼瞼閉合)。據此，閾值確定設備被配置為使單獨適配的閾值適配于駕駛員的解剖結構和生理機能。此外，在閾值確定設備20的部分上通過評估發生的任何眨眼，動態地連續適配單獨確定的參考值70和75以及單獨確定的閾值80和85。

此外，第一單獨適配的閾值80可以包括滯后90a、90b，被配置為在從睜開的眼睛到閉合的眼睛的過渡期間以相對小的眼睛睜開角度90b定義眼瞼閉合，并且在從閉合的眼睛到睜開的眼睛的過渡期間以相對大的眼睛睜開角度90a定義眼瞼閉合。

通過評估例如被監視的人的霎眼(可能是自發的或無意的)來不斷地確定分別關于人15和環境條件的睜開的和/或閉合的眼睛的單獨確定的參考值70和75。這是有利的，因?yàn)橐赃@種方式考慮了人15的個體解剖學和生理學特征。此外，該方法抵抗由環境影響對被監視人15所引起的任何干擾(諸如例如炫目的光)，因?yàn)殚撝岛?或參考值被動態地適配并且因此適配于可能已經改變的任何情況。所述評估可以基于識別自發霎眼或眨眼來進行，其“睜開”和“閉合”狀態被認為是單獨睜開和/或閉合的眼睛。

隨后，將通過示例的方式來說明識別眨眼或霎眼的方法。然而，還可以采用其他方法。一旦霎眼過程已經終止，則借助于眼睛睜開65的時間曲線中的信號形狀，將其識別為在特定限度內可變的模式。該模式包括眼睛睜開的減少，隨后眼睛睜開大約擴大到初始值70，兩者都緊密接連發生。所述波形的最大值和最小值(其可以被濾波以便提高其被評估的性能)被用作上參考值和下參考值70和75。

根據另一實施例，閾值確定設備可以分別確定關于單獨“睜開的”和單獨“閉合的”眼睛的單獨的參考值。這兩個單獨的參考值將眼睛描述為單獨“睜開的”或“閉合的”。為了執行所述確定，記錄這兩個參考值的單獨的趨勢，即，其連續地捕捉所述人15的所述單獨“打開的”(與第一單獨適配的參考值70相對應)和所述單獨“閉合的”(與第二單獨確定的參考值75相對應)的精確等同的內容，并且第一單獨閾值80被定義為位于兩個所述單獨參考值(眼瞼閉合)之間。換句話說，閉合的眼瞼通過所述是單獨地“睜開的”或“閉合的”以百分比為單位來定義。

可以根據所述單獨的閾值確定單獨的瞬時睡眠。通過滯后90a、90b補充預先確定的并且其中眼睛睜開的程度被評估為臨界的自適應閾值80。閾值是自適應的，因?yàn)樗婕瓣P(guān)于單獨“睜開的”和“閉合的”眼睛的單獨的參考值。將參考圖3更詳細地說明該原理。

為了微調第一單獨適配的閾值80，還可以考慮眼瞼閉合速度。所述眼瞼閉合速度可以例如借助于以離開第一單獨確定的參考值70開始并且以達到第二單獨確定的參考值75結束的持續時間來確定。例如，如果單獨適配的閾值80位于上參考值和下參考值70和75之間的中間，則可以利用眼瞼閉合速度，因?yàn)閱为?dú)適配的閾值80在向上方向(朝向參考值70)或在向下方向(朝向參考值75)上進行校正。

根據另一實施例，還微調參考值70和75。這是在考慮到頭部姿勢(即頭部的位置和/或空間位置和取向)的情況下實現的，這可以借助于所謂的頭部姿勢跟蹤來確定。據此，閾值確定設備20被配置為借助于確定的頭部姿勢來適配單獨適配的閾值80，并且根據頭部姿勢借助于人15的一只眼睛或兩只眼睛來確定眼瞼閉合。具體地，可以以不精確的方式確定第一單獨確定的參考值，這是由于改變了的眼睛的圖片被拍攝的視角(例如如果由于眼瞼的彎曲而眼睛睜開最大的眼睛中心被隱藏在視頻記錄設備10的視野之外)。借助于所述頭部姿勢跟蹤，可以因此確定人15的外觀是否被正面指向視頻記錄設備10，或者是否必須交替地執行對參考值70和75的校正。據此，頭部姿勢可以用于支持瞬時睡眠識別，并且因此可以可選地用于改善眼睛評估。

基于對所記錄的視頻數據的評估，3D頭部模型可以適配于所監視的頭部的形狀、位置和取向，并且基于對形狀、位置和取向的認識，閾值可以是單獨適配的。據此，設備5可以包括3D建模器，其基于對單獨適配的閾值的評估來計算人的頭部的三維模型。為了進行簡化，3D建模器還可以通過使用頭部的三維模型的形狀、位置和取向的簡化表示來執行計算(例如，基于柱體)。將參考圖3更詳細地描述頭部姿勢跟蹤。

確定第二單獨適配的閾值85(即眼瞼閉合的時間段Δt)并且將其一起用于兩只眼睛，只要兩只眼睛在焦距內并且可以被評估。基于單獨確定的眼瞼閉合持續時間的時間最大值而動態地確定閾值85；可以例如通過自發發生的霎眼或眨眼(以眼瞼閉合和緊接著的眼瞼睜開為特征)的持續時間的倍數或基于文獻值來確定眼瞼閉合持續時間。文獻值可以用作不將值定義為不切實際高的參考點，或者可以用作尚未確定單獨眼瞼閉合時間的事件的初始化值。可選地，第二單獨適配閾值85還可以取決于人(例如在汽車中)的行進速度。例如，相對長的眼瞼閉合時間在高速下比在低速下更危險，因?yàn)樵谙嗤臅r(shí)間段內閉合的眼睛覆蓋更大的距離。GPS接收器45和/或加速度傳感器50的數據可以用于此目的。此外，第二單獨適配的閾值85的時間最小值可以適配于發生的霎眼和/或眨眼的時間段。

第二單獨適配的閾值85在范圍內被指示為位于上述最大值和最小值之間，并且可以根據針對瞬時睡眠警報所設置的靈敏度來調整。給定高水平的靈敏度(特異性在相同時間較低)，閾值將接近時間最小值，并且給定低靈敏度(特異性在相同時間相對較高)，閾值將接近時間最大值。根據需要，可以在從“高靈敏度”至“低靈敏度”的范圍內選擇調整。可能需要高水平的靈敏度(例如，在人快速行進的情況下)。

通過示例的方式，圖2示出了在單獨確定的參考值70和75的界限內的眼睛睜開曲線65。自適應閾值80被定義為各個參考值之間的中間并且確定人15的眼瞼閉合；簡言之，當眼睛睜開曲線下降到閾值80以下時，認為是眼瞼閉合。圍繞閾值80，滯后范圍被限定在界限90a和90b之間，該滯后范圍確定眼瞼閉合的開始和結束時間，并因此確定眼瞼閉合持續時間。如果下降至該界限90b以下，則眼睛將被認為是閉合的，并且如果超過界限90a，則眼睛將被評估為睜開的。如果眼瞼閉合持續時間超過定義的閾值85(Δt)，則已經發生瞬時睡眠，否則眼前是眨眼和/或自發發生的眼瞼閉合。

換句話說，單獨適配的閾值80和85定義了與實際眼睛睜開曲線相比較用于檢測瞬時睡眠的模式，以便在模式和實際眼睛睜開曲線(其與超過閾值和/或下降至閾值以下相對應)之間存在匹配的情況下檢測到瞬時睡眠。關于圖2，如果下降至低于第二滯后界限90b，則將啟動定時器以用于確定第二適配的閾值85。所述定時器將運行這樣的時間，直到再次超過第一滯后界限90a為止。如果(初始)下降至滯后閾值以下和(隨后的)超過滯后閾值之間的持續時間短于第二閾值85(Δt)，則眼前是自發發生的眼瞼閉合或眨眼，如通過示例性時間周期Δt₁92和Δt₃94示出的。如果下降至低于和/或超過的持續時間大于或等于第二單獨適配的閾值85，則眼前是瞬時睡眠。這借助于具有持續時間Δt₂93的示例性眼瞼閉合示出。

換句話說，如果(簡言之)兩個眼瞼在限定的程度x上閉合了限定的時間段Δt，則將發生瞬時睡眠。根據頭部的位置，例如如果僅兩只眼睛中的一只被視頻記錄設備10捕捉，則還可以基于該一只眼睛進行評估。此外，一旦評估開始，應立即獲得對瞬時睡眠的檢測。為此，可以接受相對較大程度的不確定性和/或較大程度的靈敏度，因?yàn)樵跍y(cè)量開始時將有很少或沒有關于被監視的人可用的單獨數據。

為了導出所描述的檢測閾值80和85以及參考值70和75，將使用個體解剖學和生理特征(例如個體解剖學眼睛睜開)和個體參數(諸如眼瞼閉合、頭部?jī)A斜等)。

此外，3D頭部姿勢可以用于定義使用兩只眼睛中的哪只眼睛或者是否可能使用兩只眼睛以用于評估。根據頭部相對于攝像機的位置和扭曲，將做出關于兩只眼睛中的哪只以及兩只眼睛是否可能將被用于檢測瞬時睡眠的決定。如果頭部姿勢跟蹤確定頭部相對于相機的足夠的正面取向，則兩只眼睛將用于評估。

圖3示出了用于以偏離圖1的表示檢測瞬時睡眠并且包括更詳細的功能塊的設備的示意性框圖。用于檢測瞬時睡眠的設備5包括用于對人15和所述人15的眼睛區域進行基于視頻的監視的視頻記錄設備10。此外，用于檢測瞬時睡眠的設備5可選地包括照射源55和可選的其它功能塊105-140。根據實現，功能塊可以與閾值確定設備20、閾值評估器25或單獨的計算設備(未示出)相關聯。根據實施例，設備5相對于人15是非接觸的(參見圖4)。非接觸意味著當設備5按預期使用時，其部分將不會與人15接觸。

視頻記錄設備10被配置為記錄人15和眼睛區域的圖片序列，并將其輸出到功能塊，以便判定人15是否已經瞬時入睡。

視頻記錄設備10還被配置為記錄人15或人15的至少面部，并將所拍攝的圖片序列輸出到功能塊105-140。基于所述圖片序列，功能塊將執行圖片識別和處理步驟。

實施例示出了圖片序列中的反射105的距離。例如在眼鏡或瞳孔和/或眼睛(特別是在角膜上)可能發生反射。可以在算法上通過檢測和分割反射并用內插的或者(如果可能的話)重建的圖片內容將其填充來去除反射。此外，可以避免反射，因?yàn)橛霉?例如，來自紅外光譜，來自兩個不同的位置)交替照射人。因此可以相對于彼此計算兩個連續的幀，使得反射被清楚地減少，因?yàn)橛捎谡丈涞淖兓霈F(xiàn)的反射發生在不同的圖片位置。另一實施例描述所述后者算法的修改。再次，兩個光源(例如，紅外LED(IR-LED))交替地用于照射，并且連續地檢測反射，這些反射不需要被校正和/或內插。如果反射位于感興趣的區域(ROI)(例如在眼睛上方)內，則可以使用其他現有的光源或IR-LED。以這種方式，其可以不斷地在光源之間切換，并且可以選擇在每種情況下最有利的照射。

實施例示出了面部識別115。面部識別115可以例如借助于級聯檢測器來定位面部或面部的組成部分(例如面部或面部輪廓上的眼睛、鼻子、嘴、耳朵和/或一般點(例如界標))，以便確定面部的二維(2D)位置和尺寸以及眼睛(或其他面部組成部分)的位置。級聯檢測器(例如根據Viola/Jones[2])可以包括具有不同細節水平和/或訓練水平的不同的信號處理算法和/或相同的信號處理算法，以便評估一般特征。例如在Viola Jones[2]中所示的毛發狀特征的使用在所描述的實施例中是可選的。以這種方式，可以借助于簡單的算法來執行預分類，使得僅需要對減小的數據集采用更具體的算法，并且使得從而減少計算時間。此外，例如，還可以使用諸如神經元網絡之類的其他信號處理方法來代替級聯檢測器。

另外的實施例示出了對駕駛員或人15執行的眼睛識別120。在該步驟中可以改進上述面部識別，其中分析的2D位置(例如，眼睛的中心)是用眼睛睜開或閉合來確定的。此外，可以執行關于檢測到的眼睛的睜開的估計。同樣，可以通過使用級聯檢測器來執行眼睛識別。

另一實施例描述了瞳孔或瞳孔中心125的檢測。特別地，在眼睛睜開的情況下，可以確定瞳孔中心，并且然后將從眼睛識別120開始改進位置。瞳孔或瞳孔中心可以借助于基于梯度的方法(例如[1])來確定。暗的瞳孔和也是暗的虹膜從白色眼球中清楚地突出，并因此形成可以例如借助于[1]中描述的方法進行檢測的強梯度。

附加地或替代地，實施例示出了包括用于確定3D頭部姿勢110的3D頭部建模器的設備5，3D頭部建模器計算人的頭部的三維模型或3D頭部姿勢。通過另外考慮3D頭部姿態，可以實現頭部或頭部位置的更魯棒和更精確的檢測。此外，可以借助于3D模型來確定用于確定眼睛睜開程度的眼睛(一個或兩個)的ROI中的界標。此外，在眼瞼評估中，可以考慮頭部的傾斜與頭部的轉動一樣多，以便確定哪只眼睛可以更可靠地進行評估。頭部的傾斜可以進一步用于適配單獨的參考值70和75以及自適應閾值80。因此，設備5被配置為確定人15的眼睛的位置。

為了確定3D頭部姿勢，可以首先進行初始化。后者包括借助于級聯檢測器的粗略2D面部檢測(參見面部檢測115)。另外的面部組成部分還可以經由級聯檢測器來定位，如已經針面部和眼睛識別所描述的。所述組成部分可以是眼睛的位置、鼻子的尖端或嘴角。基于粗略分類的面部組成部分，可以借助于基于ASM(活動形狀模型)[3]或AAM(活動外觀模型)[4]的方法將2D網格網絡模型放置或置于面部上并且適配于人15。可以從其獲得可用于進一步處理的界標。可以借助于投影來計算回界標，以獲得歸一化的頭部和/或可以基于歸一化的頭部將其計算回3D。這可以例如借助于POSIT(具有ITeration的POS)[5]來實現。

在初始化之后，可以在建模的面部?jī)?nèi)搜索和跟蹤(特征跟蹤)2D參考點(特征點)。所述參考點可以但不必匹配上述界標。然而，備選地或附加地，還將確定任何偏離的參考點，因?yàn)閰⒖键c(diǎn)經常與界標不匹配。基于頭部的初始位置以及對參考點的跟蹤，可以實現頭部的位置跟蹤。為了簡化問題，例如為了減少計算開銷，頭部的表面可以被分解為3D柱體，該3D柱體利用先前確定的頭部的初始位置來初始化。換句話說，3D頭部建模器110可以基于柱體計算頭部的三維位置和取向(即3D頭部姿勢)的估計。

為了進一步跟蹤，2D特征點與柱體上的對應3D位置相關聯。這導致散射圖的六個自由度(6DOF)中的空間位置和取向。隨著時間的推移(即從圖片到圖片)跟蹤2D特征點，并且確定它們的空間位置。如果任何特征點減少，或者如果添加新的特征點(例如由于頭部的轉動)，則基于3D柱體模型確定它們的空間位置。如果丟失太多的2D特征點，則不能再跟蹤3D柱體的位置，并且將需要更新的初始化。將需要更新的初始化的次數取決于2D特征點的魯棒性以及對特征點的跟蹤。特征點誤差的魯棒性或敏感性取決于例如照射的變化、視角失真或被遮蔽的短期情況。為了抵消時間漂移(慢速移動)，可以現在以及然后執行從初始化獲得的具有界標和/或3D位置的調格，即其與跟蹤并行地不時地經過初始化。此外，從初始化獲得的界標可以在頭部位置的跟蹤中以3D攜帶，并且可以找到它們的2D確定并且用于所述調整。

另外的實施例示出了包括眼睛睜開檢測器130的設備5，眼睛睜開檢測器130確定以歸一化值(例如歸一化為距攝像機的距離的像素)表示的眼睛睜開的確定和/或時間曲線。換句話說，眼睛睜開檢測器130恒定地確定眼睛睜開的當前寬度。為了分析眼睛，使用眼睛(一個或兩個)的ROI內的一個或多個界標。在存在一個單一界標的情況下，可以使用源自初始眼睛識別(參見面部識別115和/或眼睛識別120的功能塊)的位置，其例如通過使用級聯檢測器來確定。如果只有一個單一界標可用，則將有利的是，該界標將成為眼睛中心。更重要的界標表示例如眼角以及上眼瞼和下眼瞼。然而，所述界標是可選的并且可以用于支持在眼睛睜開檢測器的部分上執行的眼睛分析。這具有以下優點：還可以在3D頭部姿勢跟蹤失敗并且不能提供界標并且因此僅估計的眼睛位置(例如，眼睛中心)可以從功能塊115、120或125的2D跟蹤中獲得的情況下執行眼睛分析。據此，眼睛睜開檢測器130被配置為基于源自功能塊110至125的一個或多個界標來確定眼睛睜開。借助于模板進行眼睛睜開的確定。眼睛睜開檢測器130可以借助于橫跨四個點或界標描述的模板來對眼睛睜開進行建模，并且經由前者適配于檢測到的眼睛。借助于數學曲線來內插四個界標之間的邊緣區域。因此，眼睛睜開檢測器配置成借助于內插在描述眼睛輪廓的至少四個參數之間的曲線近似來確定眼睛睜開角度。此外，假如關于來自功能塊110的頭部的3D位置和取向的信息項是可用的，則在遍及之前，模板可以在視角方面失真。

在下文中，將描述確定眼瞼閉合的程度或眼睛睜開的兩種方法，其中將模板調整到基礎圖片內容。所述調節或微調通過梯度圖片和其他合適的特征(例如角特征或拱形特征)實現，如上所述。

1、將眼睛中心處理為僅有的界標：如果眼睛中心是唯一的界標，則可以例如借助于水平投影函數(例如，下文[6])估計眼睛睜開的上點和下點。先前描述的模板遍及眼睛中心和眼睛睜開的上點和下點，模板的寬度取決于面部的寬度。

2、處理在眼睛的ROI中的幾個界標：根據界標，模板在眼睛的區域(即，眼睛的ROI)內遍及。這之后是將模板定向和適配到眼睛睜開。模板的取向和適配可以例如基于與梯度圖片的相似性來實現。

此外，交通工具(例如在汽車領域中)的移動可以通過加速度傳感器整體測量。在駕駛期間，由于加速、制動、道路的不同傾斜和在彎道中而產生加速度。車廂在停止期間和/或在靜止?fàn)顟B(tài)下的振動可以被濾除(例如通過對諧波振蕩進行濾波)。另外或作為替代，可以采用GPS(全球定位系統)來檢測交通工具的移動。如果僅在交通工具移動時執行瞬時睡眠警報(因此避免了靜止交通工具中的誤警報)，則這是有利的。此外，交通工具速度可以用于最終調整時間自適應閾值85，以輸出瞬時睡眠警報。

所描述的設備5涉及基于攝像機和(關于用戶)非接觸系統，其攝像機和/或視頻記錄設備10指向人15。圖4示出了具有指向人15的視頻記錄設備10的這種情況。該人可以是例如交通工具的駕駛員。此外，設備5適于確定單獨適配的閾值80和85以及單獨確定的參考值70和75，以用于檢測人在攝像機實況圖片中已經瞬時入睡，并且在已經發生瞬時睡眠的情況下給人15發出警報。術語瞬時睡眠警報設備應理解為在本發明中使用的術語而不是作為確切的界限，因?yàn)槠渥R(shí)別微睡眠、瞬時睡眠以及正在進行的睡眠的發生。

所使用的方法和算法的特征在于，借助于直接基于視頻的監視和分別適配于人和照明條件的評估來識別在此人中發生的瞬時睡眠。與現有方法(其例如通過轉向、制動和加速行為確定關于人的睡眠狀態的次級數據(例如存在于交通工具內的CAN總線上的信息))相比，評估主要數據(眼睛睜開)。結果，系統和/或算法能夠識別瞬時睡眠，并且在其發生的情況下以明顯更精確和可靠的方式輸出警報，由此可以避免事故，并且人們的生命可以特別是在安全關鍵區域(例如，交通工具的駕駛，航空區域(例如，在空中交通管制員一方)的監視，發電廠的操作和監視)中得到保存。

關于汽車部門，設備5可以集成到汽車內的后視鏡30內，或者可以可替換地安裝到新鮮空氣格柵或擋風玻璃上(例如作為改裝解決方案(例如改裝導航設備))。圖5示出了所述布置中的兩種，正如將設備5借助于固定裝置40(例如，吸盤固定裝置)(也被示出)安裝到擋風玻璃35作為改裝解決方案一樣，將設備5集成到后視鏡30中并因此還被安裝到擋風玻璃35。此外，集成到儀表盤、A柱或汽車車頂下是可能的。然而，如已經描述的，該設備不限于汽車部門，而是還可以用于其它領域。此外，設備以稍微傾斜的角度從下面指向面部的位置是有利的，因?yàn)樵谠撐恢弥校O(shè)備主要具有眼睛的清晰視野，眼睛例如只是很少被眼窩或眉毛遮蔽。

根據一個實施例，設備5可以被實現為自主設備，并且還可以被實現為便攜式的或者是上級協助或監控系統的一部分。作為簡單的變型，該設備可以用作即插即用解決方案，即，任何人都可以執行安裝。然而，在這種情況下，需要注意確保視頻記錄設備指向駕駛員。除了通過攝像機(即，視頻記錄設備10)檢測待監測的人15(例如，汽車駕駛員、卡車駕駛員或空中交通管制員)之外，還可能實現具有若干攝像機的系統。這可以增加魯棒性，因?yàn)閿U(kuò)展了檢測區域(使用一個特定的攝像機，一只眼睛可能被遮蔽，其將然后由位于不同位置的第二攝像機捕捉)或者在評估中還考慮附加的參數(例如，人15的視線)。

為了獨立于外部照射條件，所使用的照明可以在對人不可見的光譜范圍內，并且因此不表示干擾(例如在近紅外范圍內)。此外，可以例如借助于不同顏色的LED來指示系統的狀態，并且可以經由聲信號來實現在已經發生瞬時睡眠的情況下的警報。

此外，上述設備5包括以下優點：

-借助于直接的、非接觸的、基于視頻的測量來確定眼瞼閉合，并由此導出單獨適配的閾值80和85以及單獨確定的參考值70和75，以用于由此檢測瞬時睡眠

-攝像機直接瞄準駕駛員，其結果通過直接視頻監視來識別駕駛員的瞬時睡眠

-遠程系統：

○非接觸測量而不影響駕駛員

○不需要附接到駕駛員頭部或身體的任何其它部位

-方法優點

○基于視頻記錄從駕駛員的面部導出的主要數據的評估

○利用替代所描述的整體功能(識別瞬時睡眠/微睡眠)或單獨的部分功能(例如，面部識別、去除反射等)的替代算法

例如，應用領域是汽車部門，以及涉及公共汽車、火車、輪船、潛水艇、卡車等的任何其它運輸部門或任何其他安全相關部門(例如，在發電廠中，用于空中交通管制員，用于交通監視等)。該設備可以集成到現有的駕駛員輔助系統或監視系統中，只要使得指向用戶的攝像機可用。可替代地或附加地，瞬時睡眠警報設備可作為自主系統(自包含硬件)出售。所述系統必須安裝在目標位置(通常在一次性操作期間)，使得用戶被攝像機捕捉。安裝可以由有資格的人員來執行(特別是如果還要建立與其他系統的連接(例如與客車中的CAN總線))。只不過可以由任何人(例如借助于在客車的擋風玻璃的內側上的吸盤固定裝置)執行在用戶處安裝并且指向用戶。

實施例示出了在被監視的人中單獨識別的眨眼的持續時間可以用于不將所述短的眼瞼閉合時間評估為瞬時睡眠。例如，本文中的“自發性霎眼”和/或“自發性眼瞼閉合”被理解為是指眨眼。

另外的實施例示出了借助于以下步驟來檢測瞬時睡眠的方法600：步驟605，通過使用視頻記錄設備對人和所述人的眼睛區域進行基于視頻的監視，所述視頻記錄設備被配置為記錄人和眼睛區域的圖片序列并且將其輸出到閾值確定設備；步驟610，通過使用閾值確定設備從圖片序列導出單獨適配于此人的一個或多個閾值；步驟615，基于一個或多個單獨適配的閾值判定此人是否已經瞬時入睡；以及步驟620，利用一個或多個單獨適配的閾值以便確立在眼睛睜開的實時曲線內是否已經超過或下降至低于閾值，并且因此判定此人是否已經瞬時入睡。圖6中示出了該方法的示意性框圖。

即使已在設備的上下文中描述了一些方面，也應當理解：所述方面還表示了對對應方法的描述，使得設備的塊或結構組件還被理解為對應的方法步驟或方法步驟的特征。通過與之類比，已經在方法步驟的上下文中描述或作為方法步驟的方面還表示相應的塊或相應設備的細節或特征的描述。一些或全部方法步驟可以由諸如微處理器、可編程計算機或電子電路的硬件設備(或同時使用硬件設備)來執行。在一些實施例中，最重要的方法步驟中的一些或若干可以由這種設備來執行。

取決于具體實現要求，本發明的實施例可以用硬件或軟件來實現。可以在使用數字存儲介質的同時來實現各種實現方式，數字存儲介質例如軟盤、DVD、藍光盤、CD、ROM、PROM、EPROM、EEPROM或閃存、硬盤或任何其他磁或光存儲器，其將電可讀控制信號存儲于其上，其可以與可編程計算機系統協作或?qū)嶋H上進行合作，使得執行相應方法。這就是為什么數字存儲介質可以是計算機可讀的。

從而根據本發明的一些實施例包括數據載體，該數據載體包括能夠與可編程計算機系統合作使得執行本文描述的任何方法的電可讀控制信號。

一般而言，本發明的實施例可被實現為具有程序代碼的計算機程序產品，該程序代碼用于在計算機上運行計算機程序產品時執行任何方法。

該程序代碼還可以存儲在例如機器可讀載體上。

其他實施例包括用于執行本文描述的任何方法的計算機程序，所述計算機程序存儲在機器可讀載體上。換言之，本發明方法的實施例從而是具有程序代碼的計算機程序，該程序代碼用于在計算機上運行計算機程序時執行本文描述的任何方法。

本發明方法的另一實施例從而是數據載體(或數字存儲介質或計算機可讀介質)，其上記錄有用于執行本文描述的任何方法的計算機程序。

本發明方法的另一實施例從而是表示用于執行本文描述的任何方法的計算機程序的數據流或信號序列。數據流或信號序列可被配置為例如經由數據通信鏈路(例如，經由互聯網)來傳輸。

另一實施例包括例如計算機或可編程邏輯器件之類的處理裝置，被配置為或適于執行本文描述的任何方法。

另一實施例包括其上安裝有用于執行本文描述的任何方法的計算機程序的計算機。

根據本發明的另一實施例包括被配置為用于向接收器發送用于執行本文描述的至少一個方法的計算機程序的設備或系統。該發送可以是例如電子的或光學的。接收器可以是例如計算機、移動設備、存儲器設備或類似設備。該設備或系統可以包括例如用于向接收器發送計算機程序的文件服務器。

在一些實施例中，可編程邏輯器件(例如，現場可編程門陣列FPGA)可以用于執行本文描述的方法的一些或全部功能。在一些實施例中，現場可編程門陣列可以與微處理器協作，以執行本文描述的任何方法。一般而言，在一些實施例中，方法由任何硬件設備來執行。所述硬件設備可以是任何通用硬件，例如計算機處理器(CPU)，或者可以是方法專用的硬件，例如ASIC。

上述實施例僅表示對本發明的原理的說明。應當理解，本領域的其他技術人員將理解本文描述的布置和細節的修改和變化。這就是為什么旨在本發明僅由所附權利要求的范圍來限制，而不是由本文已經通過實施例的描述和討論提出的具體細節來限制。

來源

[1]Timm，Barth(2011)：Accurate Eye Centre Localisation by means of Gradients

[2]Viola and Jones，″Rapid object detection using a boosted cascade of simple features″，Computer Vision and Pattern Recognition，2001

[3]Tim F.Cootes，Chris J.Taylor：Active Shape Models-″Smart Snakes″.In：David Hogg u.a.(Hrsg.)：BMVC92.Proceedings of the British Machine Vision Conference；22.-24.September 1992，Leeds.Springer-Verlag，Berlin 1992，ISBN 3-540-19777-X，pp.266-275.

[4]T.F.Cootes，G.J.Edwards，C.J.Taylor：″Active Appearance Models″，in：IEEE Transactions on Pattern Analysis and Machine Intelligence，Vol.23，No.6，June 2001，pp.681-685

[5]DeMenthon，Daniel F.，and Larry S.Davis.″Model-based object pose in 25 lines of code.″Computer Vision--ECCV′92.Springer Berlin Heidelberg，1992.

[6]Zhi-Hua Zhou，Xin Geng：“Projection functions for eye detection.”Pattern Recognition，Volume 37，Issue 5，May 2004，pp.1049-1056
