相關申請

本申請要求于2014年10月17日提交的標題為“systemsandmethodsforreducingmeasurementerrorusingopticalfibershapesensing(用于使用光纖形狀感測減小測量誤差的系統和方法)”的美國臨時專利申請62/065,349的提交日期的優先權和權益，該專利申請的全部?jī)?nèi)容以引用方式并入本文。

本公開涉及用于減小形狀感測光纖中的測量誤差的系統和方法，并且更具體地涉及使用醫療儀器中的形狀感測光纖來減小測量誤差的系統和方法。

背景技術：

微創醫學技術旨在減少在診斷或手術治療期間損傷的組織的量，從而減少患者恢復時間、不適和有害的副作用。此類微創技術可以通過患者解剖結構中的自然孔口或通過一個或更多個手術切口來執行。通過這些自然孔口或切口，臨床醫生可以插入醫療儀器以到達目標組織位置。為了到達目標組織位置，微創醫療儀器可以在諸如肺、結腸、腸、腎臟、心臟、循環系統等的解剖學系統中導航自然或外科手術產生的通道。導航輔助系統幫助臨床醫生傳送醫療儀器，并且避免損傷解剖結構。這些系統能夠結合形狀傳感器的使用，以更準確地描述在實際空間中或相對于術前或并發圖像的醫療儀器的形狀、位置、取向和姿勢。這些形狀傳感器的準確度和精密度可能受到許多因素(包括傳感器的扭轉、溫度變化、形狀傳感器在儀器內的位置以及在傳感器上的軸向載荷)的影響。

需要改進的系統和方法來提高導航輔助系統的準確度和精密度，包括使危害形狀傳感器準確度的因素的影響最小化。本文公開的設備、系統和方法克服了現有技術缺點中的一個或更多個。

技術實現要素：

本發明的實施例由下面的權利要求書概述。

在一個實施例中，裝置包括具有細長軸的儀器。裝置還包括第一形狀傳感器，第一形狀傳感器包括在距中性軸線第一徑向距離處在細長軸內延伸的細長光纖。該裝置還包括抗扭轉特征，抗扭轉特征經配置減少細長光纖相對于細長軸的扭轉，同時允許細長光纖在細長軸內的軸向平移。

在另一實施例中，操作形狀感測裝置的方法包括提供包括沿細長軸設置的形狀傳感器的儀器并且從形狀傳感器接收形狀數據。形狀傳感器包括在細長軸內延伸的細長光纖，并且沿細長光纖的至少一部分聯接到抗扭轉特征。抗扭轉特征經配置限制光纖相對于細長軸的扭轉。該方法還包括基于接收的形狀數據生成儀器彎曲測量值。

在另一實施例中，裝置包括具有細長軸的儀器和第一形狀傳感器，第一形狀傳感器包括在距中性軸線間隔第一徑向距離處在細長軸內延伸的細長光纖。該裝置還包括經配置減少第一形狀傳感器的至少一部分中的軸向應變的扭轉減輕特征。

附圖說明

當與附圖一起閱讀時，從下面詳細描述中可以最好地理解本公開的各方面。需要強調的是，根據行業的標準實踐，各種特征不是按比例繪制的。實際上，為了清楚地討論，可以任意增加或減少各種特征的尺寸。此外，本公開可以重復各種示例中的參考標號和/或字母。該重復是為了簡單和清楚的目的，本身并不表示所討論的各種實施例和/或配置之間的關系

圖1示出根據本公開的一個實施例的示例性遠程醫療系統。

圖2示出根據本公開的一個實施例的利用遠程醫療系統的方面的醫療儀器系統。

圖3和圖4是包括根據本公開的一個實施例的光纖形狀傳感器的醫療儀器的橫截面圖。

圖5示出根據本公開的實施例的包括含有光纖形狀傳感器的纖維腔和示例性抗扭轉特征的示例性醫療儀器的橫截面視圖。

圖6a和圖6b示出根據本公開的實施例的光纖形狀傳感器和示例性抗扭轉特征。圖6a是透視圖并且圖6b是橫截面圖。

圖7a-圖7c示出根據本公開的各種實施例的光纖形狀傳感器和示例性抗扭轉特征。圖7a是透視圖并且圖7b和圖7c是橫截面圖。

圖8a是根據本公開的實施例的光纖形狀傳感器和示例性鍵鎖特征(keyingfeature)的透視圖。

圖8b是圖8a所示的光纖形狀傳感器和示例性鍵鎖特征的橫截面圖。

圖8c是根據本公開的實施例的包括定位在示例性纖維腔內的光纖形狀傳感器和示例性鍵鎖特征和參考傳感器的示例性醫療儀器的橫截面圖。

圖9a是根據本公開的實施例的光纖形狀傳感器和示例性鍵鎖特征的透視圖。

圖9b是根據本公開的實施例的光纖形狀傳感器和示例性鍵鎖特征的透視圖。

圖10是根據本公開的實施例的包括光纖形狀傳感器和示例性纖維腔的示例性醫療儀器的橫截面圖。

圖11a-圖11d是根據本公開的各種實施例的不同的示例性醫療儀器的橫截面圖，不同的示例性醫療儀器各自包括光纖形狀傳感器、抗扭轉特征和參考傳感器。

圖12a和圖12b是根據本公開的各種實施例的不同的示例性醫療儀器的橫截面圖，不同的示例性醫療儀器各自包括光纖形狀傳感器和抗扭轉特征。

圖13示出根據本公開的一個實施例的具有螺旋纏繞的光纖形狀傳感器的醫療儀器系統。

圖14示出根據本公開的一個實施例的具有遠側固定的光纖形狀傳感器的醫療儀器系統。

具體實施方式

為了促進對本公開原理的理解的目的，現在將參考附圖中所示的實施例，并且將使用特定語言來描述本發明的原理。然而，應當理解，這不旨在限制本公開的范圍。在下面的詳細描述中，闡述了許多具體細節以便提供對公開的實施例的透徹理解。然而，對于本領域技術人員顯而易見的是，可以在沒有這些具體細節的情況下實踐本公開的實施例。在其他情況下，還未詳細描述眾所周知的方法、程序、部件和電路，以免不必要地模糊本公開的實施例的方面。

如本公開所涉及的領域的技術人員通常會想到的，對所描述的設備、儀器、方法以及本公開的原理的任何進一步的應用的任何改變和進一步的修改被完全設想。特別地，完全設想到關于一個實施例描述的特征、部件和/或過程可以與關于本公開的其他實施例描述的特征、部件和/或過程結合。此外，本文提供的尺寸是針對具體示例的，并且可設想可以利用不同的大小、尺寸和/或比率來實施本公開的概念。為了避免不必要的描述性重復，根據一個說明性實施例描述的一個或更多個部件或動作能夠在適用于其他說明性實施例的情況下被使用或省略。為了簡潔起見，這些組合的大量迭代將不會分開描述。為了簡單起見，在某些情況下，貫穿附圖使用相同的參考標號來表示相同或相似的部分。

下面的實施例將描述根據儀器在三維空間中的狀態的各種儀器和儀器的部分。如本文所使用的，術語“位置”是指物體或物體的一部分在三維空間中(例如，沿笛卡爾x、y、z坐標的三個平移自由度)的定位。如本文所使用的，術語“取向”是指物體或物體的一部分的旋轉布置(三個旋轉自由度—例如滾轉、俯仰和偏航)。如本文所使用的，術語“姿勢”是指物體或物體的一部分在至少一個平移自由度中的位置和物體或物體的部分在至少一個旋轉自由度(總共最多六個自由度)中的取向。如本文所使用的，術語“形狀”是指沿細長物體測量的一組姿勢、位置或取向。

應當理解，術語“近側”和“遠側”在本文中參考操縱從臨床醫生延伸到手術部位的儀器的端部的臨床醫生使用。術語“近側”是指儀器靠近臨床醫生的部分，以及術語“遠側”是指儀器進一步遠離臨床醫生并且更接近手術部位的部分。為了簡明扼要，參考附圖本文可以使用諸如“水平”、“豎直”、“上面”和“下面”之類的空間術語。然而，醫療儀器用于許多取向和位置中，而且術語并不旨在是限制性和絕對的。

本公開一般涉及使用形狀傳感器系統來監測、估計和/或預測用于各種醫療程序(包括但不限于診斷、手術和/或治療程序)中的醫療儀器的形狀和/或位置。特別地，在一些實施例中，本文公開的形狀傳感器系統依賴于從聯接到醫療儀器的柔性體的光學形狀傳感器纖維中獲得和解釋光學數據的能力。特別地，本公開的一些實施例通過在操作者在微創程序期間使用醫療儀器時最大限度地減小扭轉對光纖的影響，來與形狀和/或位置跟蹤有關。在一些實施例中，形狀感測系統可以聯接到遠程醫療系統。本文公開的實施例可以通過減少在醫療儀器的操縱期間由光纖的扭轉引入的誤差和不準確性，來改善聯接到遠程醫療系統的形狀感測系統的位置和形狀評估能力。特別地，本文所述的一些實施例通過非限制性的示例，利用機械元件例如花鍵和粘合劑來約束光纖關于醫療儀器的本體的移動。例如，在一些實施例中，光纖聯接到醫療儀器內的各種點和/或其他傳感器(例如，em位置傳感器)，以最小化扭轉對光纖的影響。

本領域技術人員將認識到，本文公開的形狀感測系統可以用在受益于更準確的形狀和/或位置感測的類似(例如，非遠程操作)應用中。通過利用本文公開的形狀感測系統和方法，用戶可以體驗與聯接到遠程醫療系統的醫療儀器和其它部件更直觀和更有效的交互。

根據各種實施例，可以使用遠程操作系統來執行微創醫療程序，以指導儀器傳送和操作。參考附圖中的圖1a，用于例如包括診斷、治療或外科手術程序的醫療程序的遠程操作醫療系統通常由參考標號10指示。如將要描述的，本公開的遠程操作醫療系統在外科醫生的遠程操作的控制下。在替代實施例中，遠程操作醫療系統可以在編程為執行過程或子過程的計算機的部分控制下。在另外的其他替代實施例中，在編程為執行過程或子過程的計算機的完全控制下的完全自動化的醫療系統可以用于執行程序或子程序。如圖1所示，遠程操作醫療系統10通常包括靠近或安裝到手術臺o的遠程操作組件12，患者p定位在該手術臺o上。遠程操作組件12可以被稱為患者側操縱器。醫療儀器系統14可操作地聯接到遠程操作組件12。操作者輸入系統16允許外科醫生或其他類型的臨床醫生s查看手術部位的圖像或表示手術部位的圖像，并且控制醫療儀器系統14的操作。操作者輸入系統16可以被稱為主控或外科醫生的控制臺。能夠用于實施在本公開中描述的系統和技術的遠程操作手術系統的一個示例是由加利福尼亞州桑尼維爾的intuitivesurgical，inc.制造的手術系統。

遠程操作組件12支撐醫療儀器系統14，并且可以包括一個或更多個非伺服受控鏈接的運動學結構(例如，可以手動定位并鎖定在適當位置的一個或更多個鏈接，通常被稱為設置結構(set-upstructure))和遠程操作操縱器。遠程操作組件12包括驅動在醫療儀器系統14上的輸入的多個馬達。這些馬達響應于來自控制系統22的命令而移動。馬達包括驅動系統，驅動系統當被聯接到醫療儀器系統14時可以將醫療儀器推進到自然的或手術創建的解剖孔口中。其他機動化驅動系統(motorizeddrivesystem)可以以多個自由度(其可以包括三個線性運動度(例如，沿x、y、z笛卡兒軸線的線性運動))和以三個旋轉運動度(例如，圍繞x、y、z笛卡爾軸線的旋轉))來移動醫療儀器的遠端。另外，馬達能夠用于致動儀器的可鉸接的末端執行器。

遠程操作醫療系統10還包括圖像捕獲系統18，圖像捕獲系統18包括諸如內窺鏡的圖像捕獲或成像設備以及相關的圖像處理硬件和軟件。成像設備可以整體地或可拆卸地聯接到醫療儀器系統14。附加地或替代地，附接到單獨的操縱器組件的單獨的成像裝置可以與醫療儀器系統一起使用，以對外科手術部位進行成像。

遠程操作醫療系統10還包括控制系統22，其可操作地鏈接到遠程操作組件12的傳感器、馬達、致動器和其他部件、操作者輸入系統16以及圖像捕獲系統18。操作者輸入系統16可以位于外科醫生的控制臺處，該控制臺通常位于與手術臺o相同的房間中。然而，應當理解，外科醫生s能夠位于與患者p不同的房間或完全不同的建筑物中。操作者輸入系統16通常包括用于控制醫療儀器系統14的一個或更多個控制設備。更具體地，響應于外科醫生的輸入命令，控制系統22實現伺服機械運動醫療儀器系統14。(一個或更多個)控制設備可以包括任何數量的各種輸入設備中的一個或更多個，例如手柄、操縱桿、軌跡球、數據手套、觸發槍、手動控制器、腳操作的控制器、語音識別裝置、觸摸屏、身體運動或存在傳感器等。在一些實施例中，(一個或更多個)控制設備將被提供與遠程操作組件的醫療儀器相同的自由度，以向外科醫生提供遠程呈現，即(一個或更多個)控制設備與儀器一體的感知，使得外科醫生具有直接控制儀器的很強的感覺，如同置身于于手術部位處。在其他實施例中，(一個或更多個)控制設備可以具有比相關聯的醫療儀器更多或更少的自由度，并且仍然為外科醫生提供遠程呈現。在一些實施例中，(一個或更多個)控制設備是以六個自由度移動的手動輸入設備，并且還可以包括用于致動儀器(例如，用于閉合夾持爪、向電極施加電勢、遞送藥物治療等)的可致動手柄。

系統操作者看到圖像，該圖像由圖像捕獲系統18捕獲，呈現在可操作地聯接到或并入操作者輸入系統16的顯示系統20上用于觀看。顯示系統20顯示由圖像捕獲系統18的子系統生成的手術部位和(一個或更多個)醫療儀器系統14的圖像或表示。顯示系統20和操作者輸入系統16可以被取向成使得操作者能夠借助遠程呈現的感知來控制醫療儀器系統14和操作者輸入系統16。顯示系統20可以包括多個顯示器，例如用于向操作者的每個眼睛呈現單獨的圖像的單獨的左顯示器和右顯示器，從而允許操作者觀看立體圖像。

替代地或附加地，顯示系統20可以使用成像技術(例如，計算機斷層攝影術(ct)、磁共振成像、熒光鏡檢查、熱紅外成像、超聲波、光學相干斷層掃描、熱成像、阻抗成像、激光成像、納米管x射線成像等)來呈現術前或術中記錄的和/或成像的手術部位的圖像。所呈現的術前或術中的圖像可以包括二維、三維或四維(包括例如，基于時間或基于速度的信息)圖像和用于再現圖像的相關聯的圖像數據集。圖像可以是例如由成像設備(諸如定位在手術部位內的內窺鏡)捕獲的二維(2d)或三維(3d)圖像。在一些實施例中，顯示系統20可以顯示虛擬導航圖像，其中醫療儀器的實際位置使用術前圖像動態地參考，以在醫療儀器尖端的位置處向外科醫生s呈現手術部位的虛擬圖像。醫療儀器的尖端或其他圖形或字母數字指示器的圖像可以疊加在虛擬圖像上，以輔助外科醫生控制醫療儀器。顯示系統20可以被實現為硬件、固件、軟件或其組合，其與可以包括控制系統22的處理器的一個或更多個計算機處理器交互或以其他方式由所述一個或更多個計算機處理器執行。

控制系統22包括至少一個存儲器和至少一個處理器(未示出)，并且通常為多個處理器，用于實現遠程操作系統12、醫療儀器系統14、操作者輸入系統16、圖像捕獲系統18和顯示系統20之間的控制。控制系統22還包括編程的指令(例如，存儲指令的計算機可讀介質)，以實施根據本文公開的方面描述的方法中的一些或全部。雖然在圖1的簡化示意圖中將控制系統22示出為單個塊，但是系統可以包括兩個或更多個數據處理電路，其中處理的一部分可選地在遠程操作組件12上或附近執行，處理的另一部分在操作者輸入系統16處執行等等。可以采用各種集中或分布式數據處理架構中的任何一種。類似地，編程的指令可以被實施為多個單獨的程序或子程序，或者它們可以集成到本文描述的遠程操作系統的許多其它方面。在一個實施例中，控制系統22支持無線通信協議，諸如藍牙、irda、homerf、ieee802.11、dect和無線遙測。

在一些實施例中，控制系統22可以包括從醫療儀器系統104接收力和/或扭矩反饋的一個或更多個伺服控制器。響應于反饋，伺服控制器向操作者輸入系統16傳送信號。(一個或更多個)伺服控制器還可以傳送指示遠程操作組件12用以移動經由身體中的開口延伸到患者體內的內部手術部位的(一個或更多個)醫療儀器系統14的信號。可以使用任何合適的常規或?qū)Ｓ玫乃欧刂破鳌Ｋ欧刂破骺梢耘c遠程操作組件12分離或與遠程操作組件12集成。在一些實施例中，伺服控制器和遠程操作組件被提供作為遠程操作臂推車的鄰近患者身體定位的部分。

遠程操作醫療系統10可以進一步包括可選的操作和支持系統24，諸如照明系統、眼睛跟蹤系統、轉向控制系統、沖洗系統和/或抽吸系統。這些系統可以可操作地聯接到或并入操作者輸入系統16。在替代實施例中，遠程操作系統可以包括多于一個的遠程操作組件和/或多于一個的操作者輸入系統。操縱器組件的精確數量取決于外科手術程序和手術室內的空間限制等其他因素。操作者輸入系統可以并置，或者它們可以被定位在分開的位置中。多個操作者輸入系統允許多于一個的操作者以各種組合控制一個或更多個操縱器組件。

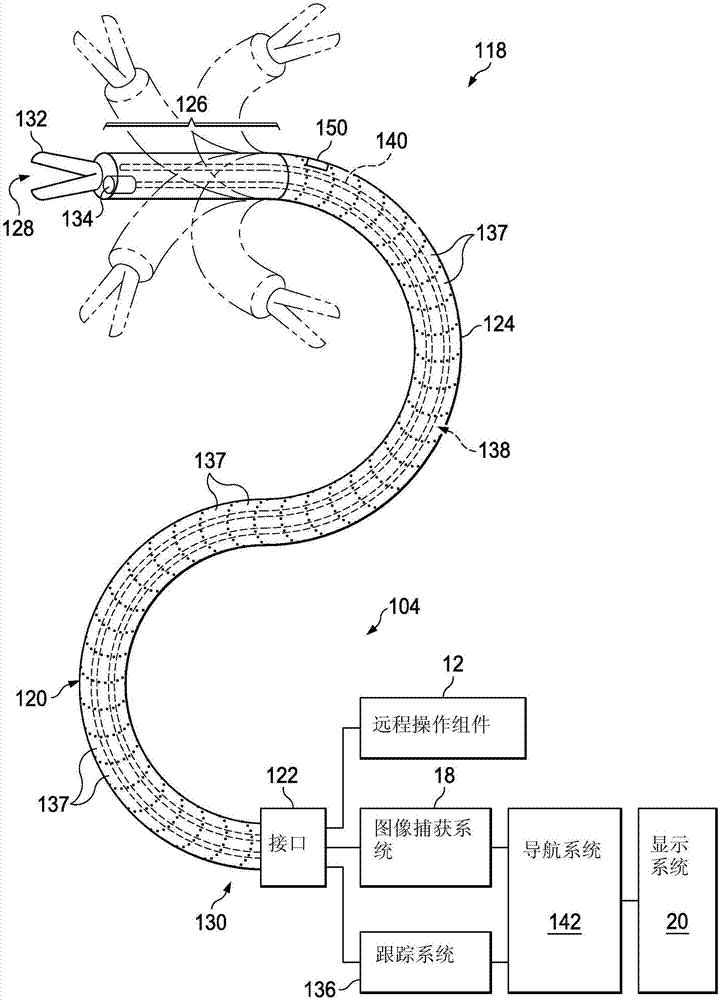

圖2示出包括醫療儀器系統14及其接口系統的形狀感測裝置118。醫療儀器系統14包括通過接口(interface)122聯接到遠程操作組件12和圖像捕獲系統18的可轉向儀器120。在圖2的實施例中，儀器118在遠程操作手術系統10內被遠程操作。在替代實施例中，遠程操作組件12可以由直接的操作者控制來代替。在直接的操作替代方案中，可以包括各種手柄和操作者接口用于儀器的手持式操作。

儀器120具有柔性主體124(例如，插管)，在其遠端128處的可轉向尖端126和在其近端130處的接口122。主體124容納接口122和尖端126之間延伸以可控地彎曲或轉動尖端的電纜、連桿機構(linkages)或其它轉向控制件(未示出)，例如通過彎曲尖端126的虛線形式所示出的，并且在一些實施例中控制可選的末端執行器132。末端執行器是用于醫療功能(例如，用于對目標組織進行預定的治療)的可操縱的工作遠端部分。例如，一些末端執行器具有單個工作構件，諸如手術刀、刀片或電極。例如，其他末端執行器(諸如圖2的實施例)具有一對或多個工作構件，諸如鑷子、抓緊器，剪刀或夾具裝置。電激活的末端執行器的示例包括電外科電極、轉換器、傳感器等。末端執行器還可以包括輸送流體、氣體或固體的管道，以進行例如抽吸、吹入、沖洗、需要流體輸送的治療、附件引入、活檢提取等。在其他實施例中，柔性主體124能夠限定一個或更多個腔，通過一個或更多個腔能夠在目標手術位置處部署并使用醫療儀器。

儀器120還能夠包括圖像捕獲元件134，圖像捕獲元件可以包括設置在遠端128處的立體或單視場的攝像機，用于捕獲傳送到圖像捕獲系統18并由圖像捕獲系統18處理以供顯示系統20顯示的圖像。替代地，圖像捕獲元件134可以是聯接到諸如纖維鏡的儀器120的近端上的成像和處理系統的相干光纖束。圖像捕獲元件134可以是單光譜或多光譜，用于在可見或紅外線/紫外線的光譜中捕獲圖像數據。

跟蹤系統136與傳感器系統138連接，用于確定遠端128和/或沿儀器120的一個或更多個段137的形狀(和可選地，姿勢)。雖然在圖2中僅描繪了示例性的一組段137，但是儀器120在遠端128和近端130之間并且包括尖端126的整個長度可以被有效地分成多個段，該多個段的形狀(和位置、姿勢和/或定位)可以由傳感器系統138確定。跟蹤系統136可以被實施為硬件、固件、軟件或其組合，其可以與一個或更多個計算機處理器進行交互或可以由一個或更多個計算機處理器以其他方式執行，所述一個或更多個計算機處理器可以包括控制系統22的處理器。

傳感器系統138包括與柔性主體124對齊的光纖形狀傳感器140(例如，設置在內部通道(未示出)內或者被外部安裝)。跟蹤系統136聯接到光纖形狀傳感器140的近端。在該實施例中，光纖形狀傳感器140具有大約200μm的直徑。在其他實施例中，尺寸可以更大或更小。

光纖形狀傳感器140形成用于確定儀器120的形狀的光纖彎曲傳感器。在一個示例中，包括光纖布拉格光柵的光纖用于在一個或更多個維度中提供結構中的應變測量值。用于監測在三個維度中的光纖的形狀和相對位置的各種系統和方法被描述在于2005年7月13日提交的美國專利申請公開no.2006/0013523和于2004年7月16日提交的美國專利申請序列號60/588,336以及于1998年6月17日提交的美國專利no.6,389,187中，這些專利申請的公開內容全部并入本文。在其他替代方案中，采用其他應變感測技術諸如瑞利散射、拉曼散射、布里淵散射和熒光散射的傳感器可以是合適的。在其他替代實施例中，可以使用其他技術來確定儀器120的形狀。例如，如果儀器尖端的姿勢的歷史被存儲達小于刷新導航顯示或交替運動(例如，吸入和呼出)的周期的時間間隔，則姿勢歷史能夠用于在所述時間間隔內重建設備的形狀。作為另一示例，可以沿交替運動(例如呼吸)的循環為儀器的已知點存儲歷史姿勢、位置或取向數據。存儲的數據可用于開發關于儀器的形狀信息。

光纖形狀傳感器140用于監測儀器120的至少一部分的形狀。更具體地，通過光纖形狀傳感器140的光由跟蹤系統136處理，用于檢測醫療儀器120的形狀并且用于利用該信息以輔助外科手術。跟蹤系統136可以包括檢測系統，用于產生和檢測用于確定儀器120的形狀的光。此信息進而能夠用于確定其他相關變量，諸如醫療儀器的零件的速度和加速度。通過實時獲得這些變量中的一個或更多個的準確測量值，控制器能夠提高機器人手術系統的準確度并且補償在驅動部件零件中引入的誤差。感測可以僅限于由機器人系統致動的自由度，或者可以應用于被動(例如，關節之間的剛性構件的未致動的彎曲)和主動(例如，儀器的致動運動)自由度二者。

來自跟蹤系統136的信息可以被發送到導航系統142，在導航系統142該信息與從圖像捕獲系統18和/或術前拍攝的圖像的信息結合，以在顯示系統20上向外科醫生或其他操作者提供實時位置信息，用于儀器120的控制。導航系統142可以是圖1中所示的控制系統22的一部分。替代地，導航系統142可以是圖1中所示的可選系統24的一部分。導航系統142和/或控制系統22可以利用位置信息作為用于定位儀器120的反饋。用于使用光纖傳感器以配準和顯示醫療儀器與外科手術圖像的各種系統被提供在題目為“medicalsystemprovidingdynamicregistrationofamodelofananatomicalstructureforimage-guidedsurgery(為圖像引導的外科手術提供解剖結構的模型的動態對準的醫療系統)”的美國專利申請no.13/107,562中，該專利申請的全部?jī)?nèi)容以引用方式并入本文。

在一些實施例中，一系列沿儀器定位的位置傳感器(諸如電磁傳感器)能夠附加地或替代地用于形狀感測。來自儀器上的位置傳感器(諸如，em傳感器)的在手術期間的數據歷史可以用來表示儀器的形狀，特別是如果解剖通道通常是靜態的。例如，在所描繪的實施例中，儀器118包括位置傳感器150(例如，電磁傳感器系統)，如果位置傳感器150由于例如來自在手術套件中的其他設備的磁干擾而變得不可靠，或者如果其他導航跟蹤系統更加可靠，則位置傳感器150可以被操作者或自動系統(例如，控制系統22的功能)禁用。位置傳感器150可以是包括一個或更多個導電線圈的em傳感器系統，所述一個或更多個導電線圈可以經受從外部產生的電磁場。em傳感器系統150的每個線圈然后產生具有取決于該線圈相對于從外部產生的電磁場的位置和取向的特性的感應電信號。在一個實施例中，em傳感器系統可以經配置并且定位成測量六個自由度(“6-dof”)，例如，三個位置坐標x、y、z和指示基點的俯仰、偏轉和滾動的三個取向角，或五個自由度，例如，三個位置坐標x、y、z和指示基點的俯仰、偏轉的兩個取向角。em傳感器系統的進一步的描述被提供在于1999年8月11日提交的公開為“six-degreeoffreedomtrackingsystemhavingapassivetransponderontheobjectbeingtracked(具有在被跟蹤對象上的被動轉調器的六自由度跟蹤系統)”的美國專利no.6,380,732中，該專利申請的全部?jī)?nèi)容以引用方式并入本文。在所描繪的實施例中，位置傳感器150被示出定位在靠近儀器118的遠端128的主體124內。在其它實施例中，位置傳感器150可以沿儀器118、在儀器118的內部或在儀器118的外部定位在各種位置中的任何一處。

在一些實施例中，替代地或附加地，其中位置或取向被外部磁場控制的無線設備可以用于形狀感測。其位置的歷史可以用來確定用于導航的通道的形狀。

圖3和圖4是包括根據本公開的一個實施例的光纖形狀傳感器140的醫療儀器120的橫截面圖。為了簡化說明，已省略了轉向部件和視覺成像系統的細節。該說明不是按比例繪制。在本實施例中，光纖形狀傳感器140包括包含在單個包層146內的四個芯144a-144d。每個芯可以是具有使芯分離的足夠的距離和包層的單模式，使得在每個芯中的光不與其他芯中所攜帶的光顯著地相互作用。在其它實施例中，芯的數量可以改變或每個芯可以被包含在一個單獨的光纖中。在圖3和圖4的實施例中，纖維芯圍繞光纖形狀傳感器140的中心成90°的間隔布置。在其他實施例中，四個芯可以被布置成一個芯在纖維的中心和三個芯圍繞中心以120°的間隔隔開。

在一些實施例中，fbg陣列設置在每個芯內。每個fbg包括芯的折射率的一系列的調制，以便產生折射率的空間周期性。可以選擇間隔，使得來自各指標變化的部分反射針對波長的窄頻帶相干地增加，并且因此僅反射波長的該窄頻帶，同時通過一個寬得多的頻帶。在fbg的制造期間，調制被一個已知的距離間隔開，從而引起波長的已知頻帶的反射。然而，當在纖維芯上引起應變時，調制的間距將根據芯中的應變量而改變。替代地，隨著光纖的彎曲度而改變的反向散射或其他光學現象能夠用于確定每個芯內的應變。

因此，為了測量應變，光被發送到纖維的下面，并且測量返回光的特性。例如，fbg產生作為光纖上的應變及其溫度的函數的反射波長。這種fbg技術可以從各種來源商業地獲得，諸如英國布拉克內爾的智能纖維有限公司。fbg技術在用于機器人手術的位置傳感器中的使用被描述在美國專利no.7,930,065中，該專利申請的全部?jī)?nèi)容以引用方式并入本文。

形狀傳感器可以以應變數據的形式向圖2所示的跟蹤系統136提供形狀數據。此外，應變數據可以用與扭轉誤差、光響應、溫度誤差、或可以有助于確定形狀的其他數據有關的數據來補充。當施加到多芯纖維時，光纖的彎曲在芯上引起應變，該應變能夠通過在每個芯中監測波長偏移來測量。通過具有離軸設置在纖維中的兩個或更多個芯，纖維的彎曲在芯中的每個上引起不同的應變。這些應變是纖維的局部彎曲半徑、芯的相對于纖維中心線的徑向位置以及芯圍繞芯中心線相對于纖維彎曲的平面的角位置的函數。例如，在包含位于其中纖維彎曲的點處的fbg的芯的區域中應變引起的波長偏移，從而能夠用于確定在那些點處的彎曲量。與fbg區域的已知間距結合的這些數據能夠用于重建該纖維的形狀。此系統已經由美國弗吉尼亞州布萊克斯堡的lunainnovations.inc.描述。

在圖3和圖4所示的實施例中，光纖形狀傳感器140包括圍繞光纖形狀傳感器140的軸線以間隔相等的徑向距離和相等的角度間隔設置的四個光學芯144a-144d，使得在橫截面中，相對的一對芯144a-144c和144b-144d形成正交軸線。沿四個光學芯的感測位置被對齊，使得來自每個芯的測量值來自于基本上沿光纖相關的軸向區域。該纖維芯144可以包括多個fbg或其沿每個芯144a-144d軸向分布的fbg組。在各種實施例中，fbg可以是連續的、重疊的或部分重疊的。例如，在一個實施例中，每個芯144a-144d包括沿每個芯144a-144d的長度設置在已知位置處的共線fbg的陣列，使得用于所有四個芯144a-144d的fbg144a-d在多個傳感器段137(包括可轉向的尖端126)處縱向?qū)R(例如，相對于距醫療儀器120的遠端128的距離)。

光纖形狀傳感器140在傳感器段137中的一個中的彎曲將相對于相對的芯144a-144d使至少一個芯144a-144d變長。沿纖維的長度差異的解調(interrogation)使彎曲的角度和半徑能夠被提取。該解調可以使用跟蹤系統136來執行。存在多路復用fbg的各種方法，使得單個纖維芯能夠攜帶許多傳感器并且能夠區別每個傳感器的讀數。各種方法中的一些被描述在美國專利申請序列號13/049,012中，該專利申請的全部?jī)?nèi)容以引用方式并入本文。

在替代實施例中，可以使用具有更少或更多的芯的纖維。同樣地，纖維芯可以以不同的模式布置，諸如，中央芯具有(軸向是指纖維取向，而不是間隔)圍繞中央芯以角間隔隔開的附加的芯。在一個實施例中，中空實用通道可以為可移除設備(包括可移除的醫療儀器、可移除的轉向部件、可移除的可視化部件等)提供通路。在一些實施例中，儀器主體124可以包括尺寸被設定成容納光纖140并且將其與轉向或可視化部件分離的內部通道或纖維腔，轉向或可視化部件本身可以通過單獨的通道被容納。在圖3和圖4中，例如，光纖形狀傳感器140被定位在纖維腔162內。纖維腔162可以在醫療儀器120的整個長度上延伸。

在圖3中，光纖形狀傳感器140在距中性軸線160徑向距離d1處居中，中性軸線160在本實施例中沿儀器的縱向軸線la縱向地延伸穿過儀器120。中性軸線160是儀器120的在彎曲期間沿中性軸線160沒有或者幾乎沒有(由于張力、扭轉或壓縮的)軸向應變發生的軸線。在其它實施例中，光纖形狀傳感器140可以被定位在中性軸線160處，或者沿中性軸線160定位。在替代實施例中，光纖形狀傳感器140(和纖維腔162)可以以中性軸線160為中心或者位于不同的徑向距離處。在該實施例中，光纖形狀傳感器140可以從中性軸線160偏移，以容納儀器120的其它部件，諸如可以以中性軸線160為中心或者圍聚在中性軸線160的周圍的電纜或其它轉向部件或可視化部件(未示出)。在該實施例中，中性軸線160大致沿儀器120的中心軸線延伸。在替代實施例中，光纖形狀傳感器140可以在距中性軸線的其他距離或在與中性軸線成其他角位移處被定位在儀器120內(例如，在纖維腔162內)。

當光纖形狀傳感器140從中性軸線偏移定位時，光纖形狀傳感器140在彎曲期間經受軸向拉伸力和壓縮力，其拉緊所有的纖維芯，并且可以帶來彎曲測量誤差。在光纖形狀傳感器140中的扭轉可以引起光纖形狀傳感器140上的應變或應力(例如，除由醫療儀器120的彎曲引起的應變之外)，應變或應力帶來彎曲測量誤差。在光纖形狀傳感器140中的扭轉可以由(例如當醫療儀器在多個方向上被轉向或引導時由醫療儀器120的扭轉或旋轉的位移而導致。當光纖形狀傳感器140的近側部分164相對于光纖形狀傳感器140的遠側部分166圍繞光纖形狀傳感器140的縱向軸線oa旋轉時，在光纖形狀傳感器中發生扭轉。例如，光學芯168可以相對于縱向軸線oa以不同的徑向角位于遠側部分166和近側部分164中。因?yàn)橛捎谳S向力導致的在光纖形狀傳感器140上的應變可以與由扭轉引起的明顯的應變是不可區別的，所以可能由于軸向力與扭轉相對(versus)而難以確定彎曲測量誤差的大小。除非來自fbg的數據能夠被解析成來自由于彎曲導致的應力或應變的反射的光讀數和來自由于扭轉或扭曲導致的應力或應變的反射的光學讀數的可辨別的分量，從光學數據確定的位移信息能夠包括估計醫療儀器120的位置或形狀的不準確性或誤差。

因此，為了使用光纖120準確地估計或預測如上所述細長的醫療儀器120的位置或形狀，可能需要在醫療儀器120的操縱(例如，轉向和/或彎曲)期間減小光纖120的扭轉或旋轉的可能性。在本文描述的一些實施例中，光纖形狀傳感器140被機械地約束，以防止或減少光纖形狀傳感器140的近側部分164相對于遠側部分166的扭轉，同時允許通過醫療儀器120(例如，平行于縱向軸線la)沿縱向軸線軸向平移。在某些情況下，光纖形狀傳感器140由抗扭轉特征170被機械地防止或限制圍繞縱向軸線oa扭轉。

例如，圖5示出根據本公開的實施例的與示例性醫療儀器173相關聯的示例性抗扭轉特征170的橫截面圖，示例性醫療儀器173包括在纖維腔175內延伸的光纖形狀傳感器。醫療儀器173可以與圖2所示的醫療儀器120相同。在圖示的實施例中，抗扭轉特征170被設置在光纖形狀傳感器140和纖維腔175的腔壁174之間。抗扭轉特征170可以包括經配置最小化或防止光纖形狀傳感器140的扭轉的各種機械元件中的任何一種，包括光纖形狀傳感器140本身的特征，纖維腔175的特征，以及獨立的特征(非限制性地舉例來說，諸如涂層、護套和鍵鎖特征)。

在圖示的實施例中，纖維腔175包括形成在儀器173的主體176內的中空的管狀空間。主體176形成具有內表面177和外表面178的細長的柔性管。主體176的內表面177限定中心腔179。中心腔179可以包括醫療儀器173的工作通道。醫療儀器173包括在主體176內延伸的多個致動通道180，所述多個致動通道180經配置接收致動電纜182。

在替代實施例中，光纖形狀傳感器140能夠適當?shù)芈?lián)接、結合或附接到內表面177或外表面178。在其它的替代實施例中，內表面177還可以限定凹槽，光纖形狀傳感器140可以被定位在所述凹槽中。在又一些其它的實施例中，光纖形狀傳感器140能夠使用例如合適的粘合劑或結合劑聯接到外表面178或與外表面178整體形成，和/或光纖形狀傳感器140可以定位在形成在外表面178內的孔或凹槽內。進一步地，光纖140能夠以將光纖140的一部分聯接在儀器173的近側部分上的已知參考位置處的方式聯接到儀器173。

圖6a和圖6b示出根據本公開的一個實施例的聯接到示例性抗扭轉特征170'的光纖形狀傳感器140。圖6a示出光纖形狀傳感器140和抗扭轉特征170'的透視圖，并且圖6b示出光纖形狀傳感器140和抗扭轉特征170'的穿過圖6a中的線6b-6b的橫截面圖。在一些實施例中，如圖6a和圖6b所示，抗扭轉特征170'包括抗扭轉護套或覆蓋物171，非限制性地舉例來說，諸如海波管或編織護套，其聯接到光纖形狀傳感器140的至少一部分。此護套171可以在形狀傳感器140和纖維腔175之間產生摩擦，從而限制扭轉運動。因此護套171使形狀傳感器140沿醫療儀器120的長度的至少一部分抵抗在纖維腔175內的扭轉。在替代實施例中，抗扭轉特征170'可以是限制形狀傳感器140的扭轉的纖維腔175的網紋表面。在另外的其它替代方案中，護套171或腔175的紋理可以被選擇以創建比抵抗軸向滑動運動更大的抵抗扭轉運動的阻力。在替代實施例中，護套171可以包括固有地抵抗扭轉的結構性配置，從而減少與其聯接的光纖形狀傳感器140的扭轉。

替代地，如圖7a-圖7c所示，抗扭轉特征170”可以包括由具有相對低的摩擦系數的材料制成的涂層172，非限制性地舉例來說，諸如特氟隆涂層、潤滑劑涂層、或聚合物涂層。通過降低光纖形狀傳感器140和纖維腔(例如，圖5所示的纖維腔175)的壁之間的摩擦系數，當醫療儀器在使用期間曲折、彎曲、以及扭轉時，涂層172可以促進光纖形狀傳感器140(例如，光纖形狀傳感器140的近側部分164和遠側部分166兩者的)在纖維腔175內的自由旋轉。

圖7a和圖7b示出沿其長度l1的至少一部分由涂層172包圍的光纖形狀傳感器140。圖7a示出光纖形狀傳感器140和抗扭轉特征170”的透視圖，并且圖7b示出光纖形狀傳感器140和抗扭轉特征170”的穿過圖7a中的線7b-7b的橫截面圖。在其它實施例中，代替涂層172被聯接到光纖形狀傳感器140，涂層172被聯接到纖維腔。圖7c示出沿其長度的至少一部分涂覆有涂層172的示例性纖維腔185的橫截面圖。在圖示的實施例中，纖維腔185包括內壁187，并且涂層172覆蓋或涂覆沿纖維腔185的長度的至少一部分的內壁187。光纖形狀傳感器140被示出在纖維腔185的中心腔189內延伸。

另外或替代地，如圖8a、圖8b和圖8c所示，抗扭轉特征包括鍵鎖特征195，鍵鎖特征195沿光纖形狀傳感器140的長度的至少一部分延伸，并且經配置限制光纖形狀傳感器圍繞縱向軸線oa的扭轉。圖8a和圖8b示出聯接到鍵鎖特征195的光纖形狀傳感器140。圖8a示出光纖形狀傳感器140和鍵鎖特征195的透視圖，并且圖8b示出光纖形狀傳感器140和鍵鎖特征195的穿過圖8a中的線8b-8b的橫截面圖。鍵鎖特征195包括聯接到形狀傳感器140的花鍵200。花鍵200可以包括金屬線、聚合物桿、玻璃纖維，或其它合適的剛性或半剛性構件的長度。花鍵200的形狀可以是圓柱形的，或者可以包括細長的平坦的或彎曲的表面。花鍵200可以用粘合劑和/或其他機械聯接或捆綁(諸如花鍵護套205)固定到形狀傳感器140。花鍵200與光纖形狀傳感器140的外表面配合，以限制光纖形狀傳感器140至少在鍵鎖特征195的位置處的旋轉或扭轉。

圖8c示出根據本公開的一個實施例的包括光纖形狀傳感器140、鍵鎖特征195和參考傳感器(例如，如在圖2中所示的位置傳感器150)的示例性醫療儀器400的橫截面圖。除了本文所述的不同之外，醫療儀器400基本上類似于圖5所示的醫療儀器173。在醫療儀器400中，鍵鎖特征195可以通過將傳感器140的布置固定在纖維腔405內來起作用以限制或消除光纖形狀傳感器140的扭轉或旋轉位移，纖維腔405具有類似于鍵鎖特征195的橫截面形狀的橢圓形或其它細長的橫截面形狀。如在圖8c中所示，鍵鎖特征195限制光纖形狀傳感器140通常相對于醫療儀器400和/或特別地相對于位置傳感器150的旋轉位移或扭轉。其他實施例可以缺少位置傳感器150。如在圖8c中所示，纖維腔405可以被設置在醫療儀器400的主體壁410內，從而提供用于光纖形狀傳感器140的導管，該導管使扭轉最小化而不增加醫療儀器400的整體外徑d1。

如在圖8a-圖8c的實施例中所示，花鍵200可選地包括經成形且配置成與光纖形狀傳感器140的外表面210相配合(例如，齊平地坐定)的凹的彎曲的外配合表面215。花鍵護套205經成形且配置成緊緊地包圍光纖形狀傳感器140和花鍵200并且保持它們的配合配置。如圖8b最佳所示，粘結材料220可選地可以被包括在花鍵護套205內部剩余的空間(即，由光纖形狀傳感器140或者花鍵200未占用的空間)內。粘結材料可以由包括但不限于有粘合力和無粘合力的填充材料的各種材料中的任何一種形成。

如在圖8a的圖示的實施例所示，花鍵200包括通常至少與位置傳感器150的長度(例如，在圖11a中所示的長度l3)一樣長的長度l2。在一些實施例中，鍵鎖特征195的長度l2稍長于位置傳感器150的長度l3，以考慮鍵鎖特征195(例如，花鍵200)在儀器400的纖維腔405內的預期的平移。在給定的實施例中，鍵鎖特征195的長度l1可達光纖形狀傳感器140的固定旋轉的期望的長度。

在各種實施例中，鍵鎖特征195的形狀和尺寸可以被設定成適合于限制光纖形狀傳感器140的旋轉和扭轉的各種形狀和尺寸中的任何一種。例如，雖然圖8a和圖8b所示的鍵鎖特征195被成形為平行圓筒，但是鍵鎖特征195可以包括各種形狀或結構特征中的任何一個，非限制性地舉例來說，諸如線材、杠桿臂、凹口、或突出部，其經成形且被配置成與醫療儀器120的內表面或?qū)?yīng)的結構屬性接合(例如，在纖維腔405內)，以形成限制或防止光纖形狀傳感器140在醫療儀器400內的扭轉或旋轉運動的鍵形布置。

在一個實施例中，如在圖9a中所示，鍵鎖特征195'包括一系列單獨的花鍵250。在各種實施例中，鍵鎖特征195'可以包括任何數量的任何形狀和尺寸的各個花鍵。在圖示的實施例中，鍵鎖特征195'包括類似的形狀和尺寸的四個花鍵250a、250b、250c和250d。花鍵250a、250b、250c和250d各自串聯地附接到光纖形狀傳感器140，其中在每個花鍵之間具有小的空間。串聯地聯接到光纖形狀傳感器140的多個花鍵的配置可以允許傳感器140彎曲并保持低的彎曲剛度，同時保留傳感器140的長帶鍵部分，以防止傳感器的扭轉。

圖9b示出包括一系列單獨的花鍵260a、260b、260c和260d的鍵鎖特征195”。除本文所述的差異之外，該鍵鎖特征195”基本上類似于在圖9a中示出的鍵鎖特征195'。花鍵260a、260b、260c和260d彼此偏移，使得相鄰的花鍵以相對于彼此稍微不同的角度(以相對于光纖形狀傳感器140的縱向軸線oa稍微不同的徑向角度)取向。例如，在圖示的實施例中，花鍵260a和260c與花鍵260b和260d成角度α取向。在一些實施例中，偏移可以由將單獨的花鍵聯接在一起的彈性緊固件來實現。彈性緊固件可以包括各種緊固材料中的任何一種，非限制性地舉例來說，諸如粘合劑。偏移配置可以用作消隙機構，消隙機構創建對抗經配置攜帶光纖形狀傳感器140和鍵鎖特征195”的醫療儀器的纖維腔的預加載(例如，在圖8c中所示的纖維腔405)。例如，偏移花鍵260b和260d可以被偏置成對纖維腔(例如，在圖8c中示出的纖維腔405)的腔表面施加更大程度的摩擦和壓力。

圖10示出根據本公開的一個實施例的包括纖維腔305的示例性醫療儀器300的橫截面圖。醫療儀器300可以與上面參考圖2所述的醫療儀器120相同。主體310形成具有內表面315和外表面320的細長的柔性管。主體310的內表面315限定中心腔325。中心腔325可以包括醫療儀器300的工作通道。醫療儀器300包括經配置接收致動電纜335的在主體310內的多個致動通道330。在其它的實施例中，光纖形狀傳感器140能夠被適當?shù)芈?lián)接、結合或附接到內表面315或外表面320。內表面315還可以限定凹槽，光纖形狀傳感器140可以被定位在凹槽中。在又一些其它的實施例中，光纖形狀傳感器140能夠使用例如合適的粘合劑或結合劑聯接到外表面320或與外表面320整體形成，并且/或光纖形狀傳感器140可以被定位在孔或凹槽內，孔或凹槽形成在外表面320內。進一步地，光纖140能夠以將光纖140的一部分聯接在儀器300的近側部分上的已知參考位置處的方式被聯接到儀器300。

在圖示的實施例中，纖維腔305包括經配置接收光纖形狀傳感器140的形成在儀器300的主體310內的中空管狀空間。在圖示的實施例中，纖維腔具有橢圓形的橫截面形狀。在其它的實施例中，纖維腔305可以具有各種橫截面形狀中的任何一種，包括但不限于卵形、圓形、矩形、長菱形、月牙形、蛇形和螺旋形。在一些實施例中，如上所述，纖維腔305可以包括經配置與沿光纖形狀傳感器140和/或抗扭轉特征170形成的對應的凹口、凹陷或突出部配合的至少一個凹口、凹陷或突出部。在一些實施例中，抗扭轉特征170和纖維腔305可以共享類似的橫截面形狀或輪廓，以限制光纖形狀傳感器140圍繞光纖形狀傳感器140的縱向軸線oa的扭轉或旋轉位移(如上面參考圖8c所述)。

一些實施例可能缺少單獨的抗扭轉特征170或鍵鎖特征195，并且光纖形狀傳感器140'可以成形為具有與纖維腔305對應的橫截面形狀。換言之，纖維腔305的橫截面形狀可以基本上匹配光纖形狀傳感器140'的橫截面形狀，使得纖維腔自身的形狀限制光纖形狀傳感器140'的扭轉和旋轉位移。在圖示的實施例中，纖維腔305的橫截面輪廓是橢圓形的，并且纖維腔305緊密地且可滑動地接收光纖形狀傳感器140'，光纖形狀傳感器140'也具有橢圓形的橫截面形狀。在此類實施例中，抗扭轉特征170包括光纖形狀傳感器140'和纖維腔305的對應的橫截面形狀。

圖11a-圖11d是根據本公開的各種實施例的各自包括光纖形狀傳感器140和另一傳感器(例如，位置傳感器150)的各種醫療儀器的橫截面圖。圖11a-圖11d分別示出示例性醫療儀器500、600、700和800。醫療儀器500、600、700和800可以各自與如圖2所示的醫療儀器120相同。在一些實施例中，醫療儀器500、600、700和800可以各自基本上類似于上述的醫療儀器173、300或400。下面附圖中的每個展示了光纖形狀傳感器140、抗扭轉特征170(例如，上述的抗扭轉特征170'、抗扭轉特征170”和/或鍵鎖特征195)和參考傳感器(例如，位置傳感器150)相對于彼此并且相對于根據本公開的各種實施例的醫療儀器的遠側部分的示例性布置。在一些實施例中，醫療儀器的遠側部分接近主動可轉向的部分。在其他實施例中，醫療儀器的遠側部分包括醫療儀器的遠端。在所示實施例中的每個中，光學纖維形狀傳感器140在沿其長度的第一位置處被固定到位置傳感器150或醫療儀器(例如，固定成創建光纖形狀傳感器140和位置傳感器150之間的標準參考關系)，并且在沿其長度的第二位置處的聯接到抗扭轉特征170。該配置允許光纖形狀傳感器140到至少一個參考點的配準，并且限制光纖形狀傳感器140的扭轉，同時使其能夠在醫療儀器內軸向地平移。

在一些實施例中，如圖11a所示，光纖形狀傳感器140在與醫療儀器500的位置傳感器150相同的軸向位置處(例如，在沿醫療儀器500的縱向軸線la距醫療儀器500的遠端相同的軸向距離處)被固定到醫療儀器500的主體505，以創建用于光纖形狀傳感器140的至少一個固定的參考點。在圖示的實施例中，光纖傳感器形狀140(在纖維腔510內)經由結合劑515(非限制性地舉例來說，諸如粘合劑)被聯接到主體505。光纖形狀傳感器140被聯接到靠近或鄰近醫療儀器500的遠側部分520的抗扭轉特征170。因此，光纖形狀傳感器140被機械地防止或限制在遠側部分520處扭轉，同時仍然被允許在遠側部分520處在纖維腔510內平移。

在一些實施例中，如圖11b所示，光纖形狀傳感器140通過在位置傳感器150的軸向位置處聯接到扭轉抗性特征170，被機械地防止或限制在位置傳感器150的軸向位置處扭轉。在圖示的實施例中，光纖形狀傳感器140(在纖維腔602內)在靠近或鄰近醫療儀器600的遠側部分610處被固定到醫療儀器600的主體605。在圖示的實施例中，光纖形狀傳感器140經由結合劑615被聯接到主體605。

在一些實施例中，如圖11c所示，光纖形狀傳感器140被固定到位置傳感器150，位置傳感器150將它本身粘附到醫療儀器700的主體705，以對形狀傳感器140提供參考點。在圖示的實施例中，位置傳感器150和光纖形狀傳感器140經由結合劑710a被粘附到主體705，并且光纖形狀傳感器140經由結合劑710b被直接粘附到位置傳感器150。光纖形狀傳感器140由抗扭轉特征170機械地限制在醫療儀器700的遠側部分715(例如，接近可轉向的尖端)處的扭轉。抗扭轉特征170在遠側部分715處被聯接到光纖形狀傳感器140。

在一些實施例中，如圖11d所示，光纖形狀傳感器140經由結合劑805被粘附到位置傳感器150。抗扭轉特征170在與位置傳感器150相同的軸向位置處被聯接到光纖形狀傳感器140。然而，光纖形狀傳感器140和位置傳感器150兩者都被允許沿醫療儀器800的縱向軸線la平移(例如，既不是光纖形狀傳感器140也不是位置傳感器150被粘附到醫療儀器的主體810內的軸向位置)。

在一些實施例中，關于在光纖形狀傳感器140中產生壓縮和拉伸的軸向力的知識可以用于識別在彎曲測量方面的扭轉力和旋轉位移的大小和/或影響，并且還可以用于分離通過軸向力對扭轉產生的測量誤差。關于軸向力的影響和扭轉程度的信息然后可以用于創建數學模型，以在算法上描述光纖形狀傳感器140的固定點和參考傳感器(即，位置傳感器150)之間的扭轉，以補償用于儀器的計算的彎曲測量值。儀器內的扭轉測量誤差的知識還可以允許分離扭轉和軸向力的影響，并且允許識別它們?cè)趶澢鷾y(cè)量方面的各自的影響。算法補償技術然后用于從最終的彎曲測量值中去除扭轉的影響。

光纖的扭轉也能夠通過減小形狀傳感器140的整體感測到的長度來減輕。圖12a和圖12b示出醫療儀器900、910，醫療儀器900、910通過將感測到的部分減少到儀器的遠端和已知的參考點之間的長度，來減輕在光纖形狀傳感器140的感測部分中的扭轉。醫療儀器900、910可以各自與圖2所示的醫療儀器120相同。圖12a示出醫療儀器900，其中光纖形狀傳感器140的基準標記902聯接到位置傳感器150。基準標記902可以是彎曲、環狀物、或由跟蹤系統136可檢測到的其他標記。聯接到位置傳感器150的基準標記902提供軸向參考點。光纖140的形狀可以從基準標記902到光纖的遠側尖端904來測量。在該實施例中，光纖的遠側尖端位于醫療儀器900的遠側尖端處，但是在替代實施例中，光纖可以終止于儀器的遠側尖端的近端。在可測量位置中固定基準標記902的位置可以消除對測量基準標記902和光纖140的近端之間的光纖140的易扭轉長度的形狀的需要。

圖12b示出醫療儀器910，其中光纖形狀傳感器140的基準標記912置保持在與儀器910的遠側尖端間隔固定的軸向偏移距離d處。光纖形狀傳感器140的長度d在不受約束的情況下在儀器910的纖維腔內穿過。纖維在纖維腔內的自由運動可以減少纖維的長度d的扭轉。

圖13示出醫療儀器920，其通過在儀器的遠側部分(例如可轉向的尖端126)的縱向軸線周圍螺旋形地纏繞光纖形狀傳感器140，來減輕扭轉和/或改善用于儀器的長度的測量。醫療儀器920可以與如圖2所示的醫療儀器120相同。位置傳感器150被示出為位于遠側部分126的近端附近，但是可以位于沿導管的其他位置處。可選地，可以省略位置傳感器。如圖13所示，光纖形狀傳感器140可以被螺旋形地纏繞并且固定在可轉向的尖端126中的柔性主體124的壁內。螺旋形纏繞的特性(包括相對于柔性主體的縱向軸線的纏繞的角度和彎曲部的最小允許半徑)被選擇以最小化對光纖的軸向應變(壓縮或延長)。例如，螺旋形圖案的特性可以被選擇以將軸向應變限制到小于大約1％。在該實施例中，纖維140在儀器的近端130處的軸向運動可以不受約束。纖維可以移進和移出儀器的近端130，在儀器的近端附近經歷最小的軸向應變。光纖140可以可選地包括儀器近端130近側的輔助管束回路(serviceloop)922，輔助管束回路922允許光纖根據需要軸向地移進和移出儀器近端，以適應儀器的運動而沒有拉伸光纖。輔助管束回路922可以是光纖的任何松弛部分，并且不必是完整的回路。可選地，機械基準924(諸如標記或傳感器)可以附接到儀器近端130近側的光纖140。跟蹤機械基準提供用于確定光纖的近側部分的扭轉的數據。在光纖形狀傳感器中的軸向應變使扭轉測量模糊，但是因?yàn)楣饫w軸向應變?cè)趦x器的可轉向部分126中被最小化，所以光纖140能夠測量?jī)x器920的遠側部分126的扭轉。該扭轉測量可以與在儀器的近端處測量的扭轉結合，以計算在儀器920中的總扭轉。

在替代實施例中，光纖可以沿柔性主體124的整個長度被螺旋形地纏繞并嵌入壁中。在沿整個長度纏繞纖維的情況下，軸向應變被最小化從而允許扭轉在儀器的長度上被測量。在該實施例中，可以在不將光纖的近端固定到機械基準的情況下測量扭轉。

圖14示出醫療儀器930，其通過將光纖形狀傳感器140的遠端固定到柔性主體124的遠端并且將光纖形狀傳感器的近端固定在已知的或可測量的位置中，減輕了扭轉和/或改善了用于任何扭轉的測量。醫療儀器930可以與如圖2所示的醫療儀器120相同。位置傳感器150被示出為位于遠側部分126的近端附近，但是其可以位于沿導管的其他位置處。可選地，可以省略位置傳感器。光纖例如使用粘合劑、機械聯接、或通過將纖維嵌入柔性主體的壁中可以被附接到柔性主體的遠端。在該實施例中，纖維140的在柔性主體124和遠側固定位置的近側內的部分可以在柔性主體的形狀傳感器腔內自由地浮動。纖維140可以包括在儀器近端130近側的輔助管束回路922，輔助管束回路922允許光纖在儀器彎曲時根據需要軸向地移進和移出儀器近端。因?yàn)槔w維被允許移進和移出儀器的近端130，所以當儀器彎曲時其可經歷最小的軸向應變。光纖140的近端可以聯接到參考已知的坐標系被固定在已知的位置中的固定裝置933。坐標系可以相對于保持儀器的遠程操作臂934被固定。遠程操作臂934可以參照患者圖像，諸如術前ct圖像，或者參照涉及遠程操作臂934的坐標系的附接到患者的位置傳感器。在該實施例中，導管的扭轉用光纖形狀傳感器140從固定裝置933到纖維的遠側固定點進行測量。

在一些配置中，可能期望使用沿纖維長度的扭轉的數學或經驗?zāi)Ｐ蛠?lái)推斷在特定位置處的扭轉。在一個這樣的實施例中，纖維可以被固定在具有適量松弛的兩個端部處，以允許沿纖維軸線的滑動(例如，圖14)。可以計算在沿導管的參考系(referenceframe)處(例如在em傳感器150處)的扭轉。雖然扭轉能夠由纖維直接測量，但是數學模型可以有助于測量纖維相對于腔或?qū)Ч艿呐まD(zhuǎn)，纖維能夠相對于導管上的期望的參考系自由地扭轉。一個模型假定纖維相對于腔的扭轉線性地與距固定點(例如，導管尖端)的距離成比例。其他數學模型可以包括適合相對扭轉的多項式或指數函數。替代地，扭轉可以通過一些其他的方法來經驗地測量，以測量纖維相對于導管針對特定的彎曲角度或方向的扭轉。

如果在導管內已知的位置處使用兩個或更多個形狀傳感器，則導管扭轉的測量可以使用纖維的相對形狀(位置)來測量，而不考慮任何個別形狀傳感器的扭轉輪廓。在該配置中，纖維可被允許在腔中自由地浮動以允許任何施加的扭轉的減輕。在扭轉的測量之后，在導管上的參考系諸如em傳感器，可以在相對于多個傳感器的某一點處進行測量。

雖然光纖形狀傳感器和位置傳感器系統在本文中已相對于遠程操作或手動操作的外科手術系統進行描述，但是這些傳感器能夠在各種醫療和非醫療儀器中找到應用，其中準確的儀器彎曲測量否則將由于形狀傳感器的扭轉或其他旋轉移位而受損。

在本發明的實施例中的一個或更多個元件可以用軟件實施，以在計算機系統(諸如控制系統108)的處理器上執行。當用軟件實施時，本發明的實施例的元件本質上是執行必要任務的代碼段。該程序或代碼段能夠被存儲在處理器可讀存儲介質或設備中，該程序或代碼段可以已經通過實施在傳輸介質或通信鏈路上的載波中的計算機數據信號下載。該處理器可讀存儲設備可以包括能夠存儲信息的任何介質(包括光學介質、半導體介質和磁介質)。處理器可讀存儲設備的示例包括電子電路；半導體器設備、半導體存儲器設備、只讀存儲器、閃速存儲器、可擦除可編程只讀存儲器；軟盤、cd-rom、光盤、硬盤或其他存儲設備。代碼段可以經由計算機網絡諸如因特網、內聯網等來下載。

注意，呈現的處理和顯示可并不固有地與任何特定的計算機或其他裝置相關。各種通用系統可以根據本文的教導與程序一起使用，或者可以證明便于構造更加專業的裝置以執行描述的操作。用于各種這些系統的所要求的結構將表現為權利要求書中的元件。另外，本發明的實施例并沒有參考任何特定的編程語言來描述。應當理解，各種編程語言可以用于實施如本文所述的本發明的教導。

雖然在附圖中已經描述和示出本發明的某些示例性實施例，但是應當理解此類實施例對于寬泛的發明來說僅僅是說明性的，而不是限制性的，并且本發明的實施例并不限于所示和所述的特定構造和布置，因?yàn)楸绢I(lǐng)域的普通技術人員可以想到各種其他修改。
