本發明涉及一種用于繃帶和矯形器的壓墊。本發明提供了一種經過改進的壓墊，其具有帶有格柵結構的背側。

背景技術：

壓墊是用于施加和傳遞壓力的醫療用壓力墊。它們在大多數情況下與繃帶或矯形器一起使用在例如背部、臀部、肩部、臂部或腿部區域。

例如由專利文獻ep1688107a1、de10103545a1、de2722563a1和de102011010827a1可知不同的壓墊。

這種壓墊在前面，也就是朝向穿戴壓墊的人的身體并通常按壓在人的皮膚上的側面上的三維造型是大不相同的，例如呈現出粒結、隆起或者空氣通道的形式。與之相反，壓墊的背面通常是光滑的。在該光滑的背面上，可以設置呈按鈕、粘接帶或粘扣帶形式的固定元件，以便能夠將壓墊固定在繃帶或矯形器上。壓墊的基本形式、也就是壓墊基體是一種具有相應重量的質量體。壓墊由柔軟、可彎曲的材料制成，例如硅膠。對于應當更剛性地貼靠在穿戴者身體上的壓墊來說，例如在將某種背部壓墊使用在腰部區域中時，需要在壓墊基體中集成有強化元件。

因此根據現有技術的壓墊是較重的。同樣地，在根據現有技術的壓墊中，前側的凸起部、特別是粒結的作用強度不能被充分地控制。特別是如果壓墊應當靈活、柔軟時，壓墊僅是局部所需的強化剛性只能通過使用穩定板來實現。

技術實現要素：

本發明所要解決的問題是提供一種可以減輕其重量的壓墊。此外，該壓墊應當能夠被一體化地制造，在此，該壓墊還應當包括具有不同的柔性或者剛性的可選區域。

本發明的目的通過一種根據權利要求1所述的壓墊以及一種根據權利要求9所述的繃帶或矯形器來實現。

本發明特別是通過一種用于繃帶或矯形器的壓墊來解決其所提出的問題，在此，該壓墊具有前側表面和背側表面，其中，背側表面至少在局部區域中具有連接部，該連接部構成帶有中間空隙的格柵結構。

令人驚訝的是已經發現：這種格柵結構的構造方式不僅通過壓墊背側表面上的連接部而降低了重量，而且通過該連接部及其特殊的結構，例如連接部的寬度和通過該格柵結構所形成的中間空隙的形狀和尺寸，還能夠影響到壓墊的剛性。

由此也證實：通過對壓墊的背側表面的設計和造型，能夠影響壓墊或壓墊的某些區域的作用方式和作用強度。

在本發明的上下文中，壓墊的前側表面是指在穿戴壓墊時朝向身體、特別是貼靠在壓墊使用者的皮膚或衣服上或者按壓在壓墊使用者的皮膚或衣服上的表面。在本發明的上下文中，壓墊的背側表面是指與前側表面相對置的表面，即在使用壓墊時背向身體的表面。背側表面特別是可以朝向繃帶或矯形器的內側，并優選通過連接元件與它們連接起來。

格柵結構可以延伸經過壓墊背側表面的一部分或者壓墊的整個背側表面上。優選格柵結構至少延伸經過壓墊背側表面的一半。在一種優選的實施方式中，格柵結構延伸經過壓墊的整個背側表面，特別是在壓墊在前側表面上不具有凸起部的情況下。

通過格柵結構構成中間空隙，該中間空隙可以具有各種不同的形狀和尺寸。通過中間空隙的數量、形狀和尺寸，可以有利地調整壓墊的柔性、柔軟度或者剛性，或者也可以選擇性地調整壓墊的某個局部區域的柔性、柔軟度或者剛性。

在一種優選的實施方式中，通過格柵結構構成中間空隙，該中間空隙是多邊形的，特別是四邊形的、矩形的、三角形的、蜂窩狀和菱形的、圓形的或者卵形的。特別優選地，中間空隙是矩形的、蜂窩狀的或三角形的。通過這些形狀可以特別有效且簡單地實現連接部的伸展。

中間空隙的矩形、特別是正方形的中間空隙形狀能夠有利地實現一種特別簡單、靈活的實施方式。替代的，中間空隙的三角形的形狀也實現了一種有利的實施方式，在這種實施方式中，能夠更大程度地限制壓墊的橫向變形。在另一種替代的實施方式中，中間空隙可以是蜂窩狀的，從而使得該實施方式特別的容易。

當然，也可以將中間空隙的各種形狀組合在一起。也可以設計為，背側表面的各個局部區域分別具有不同形狀的中間空隙。

中間空隙的尺寸可以由本領域技術人員根據需要進行選擇。優選中間空隙的寬度和/或高度或者直徑最少為0.4cm且最高為2cm。特別優選地，中間空隙的寬度和/或高度或者直徑最少為0.7cm且最高為1.5cm。

中間空隙的深度由連接部的高度得出。在本發明中，壓墊的背側表面是由連接部所構成的外表面形成的，而不是由中間空隙的底部形成。因此，中間空隙代表了背側表面中的凹陷部。

中間空隙的深度可以由本領域技術人員根據需要自由地選擇。中間空隙的深度例如可以設定為約壓墊的總厚度的一半，在此，該總厚度是指從壓墊的前側表面到連接部的外表面的距離。

中間空隙的深度優選為至少0.2cm，最高為1cm。特別優選地，中間空隙的深度為約0.5cm。

相應地，連接部的高度同樣優選為0.2cm至1cm，特別優選為約0.5cm。優選連接部的高度等于大約壓墊厚度的一半。

連接部的寬度也可以由本領域技術人員根據需要進行選擇。優選連接部的寬度為至少0.2cm，最高0.6cm。

通過連接部的長度、寬度和高度，可以有利地調整壓墊或者相應壓墊區域的柔性或者剛性。

連接部通過交叉點構成根據本發明的格柵結構。出于穩定的目的，可以優選在交叉點處將連接部擴寬。

優選壓墊由永久彈性材料構成，特別是硅膠或者聚氨酯，優選為粘彈性的、柔軟的tpu。也可以使用柔軟的發泡材料，例如柔軟的發泡性tpu。但是，本發明不限于這些材料。本領域技術人員知道同樣適合的材料。在此，特別是材料的物理機械性能，首先是彈性模量要適應壓墊的使用目的。

在一種優選的實施方式中，壓墊是由單一的材料一體化制成的。這使得能夠實現簡單、低成本的生產。但是替代地也可以設計為，壓墊具有穩定板，特別是將穩定板集成在壓墊基體中。

在一種優選的實施方式中，根據本發明的壓墊是背部壓墊或臀部壓墊。替代地，壓墊也可以是肩部壓墊，臂部壓墊、特別是肘部壓墊或者腿部壓墊、特別是用于膝蓋區域或者踝關節區域的壓墊。

由于根據本發明的壓墊是與繃帶或矯形器一起使用的，因此在本發明中，壓墊不應被理解為一種鞋墊(schuheinlage)。

在一種優選的實施方式中，壓墊的前側表面具有凸起。

在本發明中，凸起位于前側表面上，即，對于壓墊厚度的測量不應將凸起的高度計算在內。

凸起可以具有各種不同的形狀，例如隆起，錐形或粒結、特別是半球形。

在一種優選的實施方式中，凸起是粒結狀的，即粒結。

粒結例如可以是摩擦粒結，其在穿戴壓墊時通過按壓和摩擦形成按摩效果。

在一種優選的實施方式中，凸起、特別是粒結是由與壓墊相同的材料構成的。因此，一體化的壓墊還包括凸起、特別是粒結。

在穿戴壓墊時，壓墊的凸起部、特別是粒結應該在特定的位置上施加特別強的壓力。因此有利的是，壓墊在凸起部、特別是粒結的區域中會更堅硬。相反，壓墊在不存在凸起部、特別是粒結的區域中沒有那么堅硬，而是應當更柔軟一些，因為這會提供更舒適的穿戴感受。優選可以將根據本發明的格柵結構使用在壓墊的柔軟區域中，同時通過不使用格柵結構而獲得對于粒結來說更硬的區域。這意味著，在一種優選的實施方式中，背側表面的與凸起、特別是粒結相對置的區域不具有格柵結構，即，在那里不存在包括中間空隙的連接部，而是用壓墊基礎材料將那里的中間空隙填滿。由此，可以獲得如下的一種壓墊：通過格柵結構使得基礎結構輕便、靈活，但是在凸起、特別是粒結的區域中又更剛性且堅硬。由此也可以有利地舍棄壓墊內部中的穩定板，并使壓墊能夠被一體化地制成。在根據本發明的壓墊、特別是背部壓墊的情況下，可以通過放棄穩定板，使得根據本發明的壓墊能夠有利地適應所貼靠身體的人體結構表面，并能夠實現均勻的交變壓力。但是在有其他需求的情況下，也可以存在穩定板。

通過選擇是否使背側表面在各個凸起部、特別是粒結的區域中具有格柵結構，可以有利地確定各個凸起部、特別是粒結是否更深或者更淺地侵入到在使用壓墊時所貼靠的身體柔軟部分中。

因此，在一種優選的實施方式中，在背側表面的不構成中間空隙。但是也可以設計為，僅在背側表面的與前側表面的存在有凸起、特別是粒結的區域相對置的區域的一部分中不構成中間空隙。

壓墊可以在背側表面上具有用于將壓墊固定在繃帶或矯形器的內側上的固定元件。這樣的固定元件例如可以是按扣、哈克機構(hackenmechanismen)、粘接帶或者粘扣帶。

在一種優選的實施方式中，根據本發明的背部壓墊具有總共七個至十一個粒結，優選為八個粒結，在此，這些粒結形成水平的三行，在此，上面的一行中有兩個至三個粒結，優選為兩個；中間行中有三個至五個粒結，優為選四個；下面的行中有兩個至三個粒結，優選為兩個。

在此，優選這些粒結的直徑約為最小1cm至最高2.5cm，特別優選為最小1.5cm至最高2cm。優選處于一行中的粒結的間距為最小3cm至最高9cm。在此，優選這些粒結相對于相鄰的任一粒結均具有至少3cm和最高9cm的間隔。

本發明還涉及一種包括根據本發明的壓墊的繃帶或矯形器。

在一種優選的實施方式中，這種繃帶或矯形器為背部繃帶或背部矯形器。其特別是被設計為已嵌入根據本發明的壓墊的編織矯形器、針織矯形器、編織繃帶或者針織繃帶。替代地，也可以是其他的繃帶或矯形器，特別是足部繃帶、足部矯形器、膝蓋繃帶、膝蓋矯形器、大腿繃帶、大腿矯形器、臀部繃帶、臀部矯形器、肩部繃帶、肩部矯形器、肘部繃帶、肘部矯形器和手部繃帶或手部矯形器。

在根據本發明的繃帶或矯形器中，優選根據本發明的壓墊通過背側表面固定在繃帶或矯形器的內側上，特別是通過至少一個固定元件來固定。定位和固定選項是本領域技術人員公知的。

本發明的對象還包括在通過壓力按摩來處理腰椎柱綜合癥的情況下，根據本發明的壓墊在治療和/或預防上的應用。在此，特別是可以將該壓墊用于觸發點按摩、摩擦按摩、交變壓力按摩、間歇性壓迫、牽張(detonisation)和/或對皮膚的表面刺激。

附圖說明

下面將參照附圖對本發明做詳細說明，但是在此所示出的實施方式不應被理解為對本發明的限制。

圖1示出了根據本發明的壓墊的一種優選實施方式的前側表面；

圖2示出了根據本發明的壓墊的背側表面的一種優選的實施方式；

圖3示出了根據本發明的壓墊的背側表面的另一種優選的實施方式；

圖4示出了與繃帶在一起的根據本發明的壓墊的視圖；

圖5示出了根據本發明的背側表面的又一種替代的實施方式。

具體實施方式

圖1示出了根據本發明的壓墊100的前側表面1。壓墊100在此是背部壓墊。壓墊100由柔軟且有彈性的材料一體化地制成。表面1在邊沿處被圓角化。在表面1上設有半球形的摩擦粒結10。摩擦粒結的數量和定位有利地通過在背部區域的摩擦按摩而導致對觸發點的刺激。

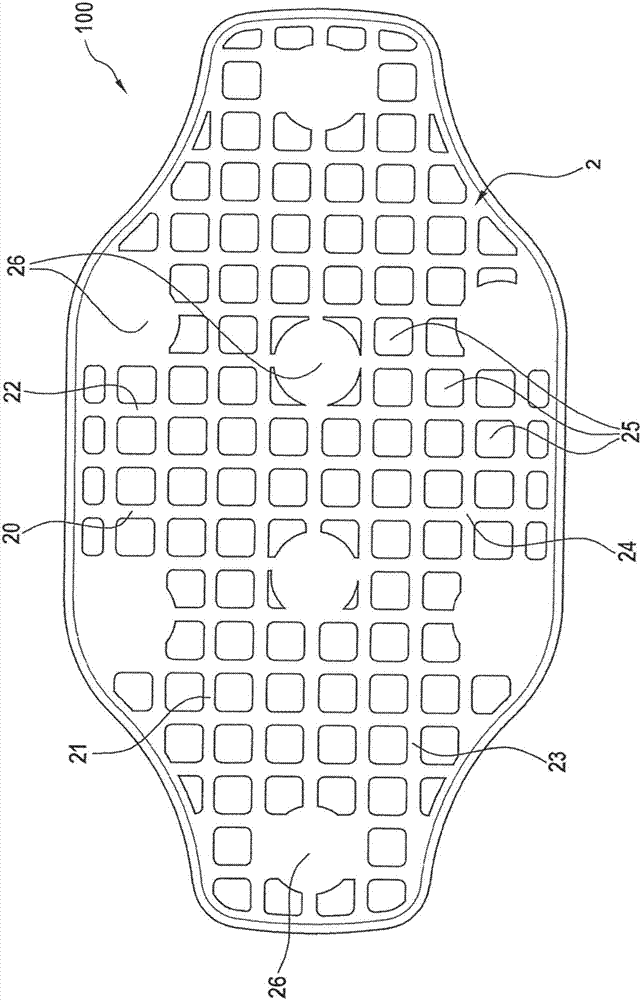

圖2示出了背部壓墊100的背側表面2。該表面2由多個連接部20、21、22、23的外表面構成，這些連接部通過交叉點24構成帶有中間空隙25的格柵結構。因此，中間空隙25是背側表面2中的凹陷部。為了穩定的目的，在交叉點24的區域中對連接部20、21、22、23略微地強化。在背側表面2的與壓墊100的前側表面1相對置地存在有粒結10的區域中，不存在帶有中間空隙的格柵結構。而是將該中間空隙填充至連接部20、21、22、23的高度，并由此構成堅硬區域26，由此在使用具有繃帶或矯形器的壓墊時，粒結能夠通過繃帶或矯形器特別良好、有力地按壓在皮膚上。
