本發明涉及一種嬰幼兒用監測裝置和程序。

背景技術：

由于嬰幼兒在語言溝通方面不夠精通，因此對于在兒童保育方面不熟練的人而言，難以識別嬰幼兒的狀況。

在這方面，例如，專利文獻1描述了在對象的胳膊等上佩戴便攜式健身監測裝置以監測身體狀況的結構。另外，專利文獻1還描述了將所監測到的數據發送至個人計算機等以供使用的通信技術。

現有技術文獻

專利文獻

專利文獻1：日本特開2010-267267

技術實現要素：

發明要解決的問題

然而，專利文獻1的結構僅用于諸如運動員等的成人，并且不是針對嬰幼兒所設計的。

特別地，期望考慮嬰幼兒的衛生方面。然而，專利文獻1的結構由于即使在裝置變臟的情況下也不可清洗，因此未能考慮衛生問題。

本發明的目的是提供使得能夠從衛生方面對嬰幼兒用監測裝置進行應對的技術。

用于解決問題的方案

根據本發明的一方面，提供一種嬰幼兒用監測裝置，用于將要從嬰幼兒獲得的信息輸出至計算機，所述嬰幼兒用監測裝置包括：佩戴構件，其能夠佩戴在嬰幼兒的胳膊或腿上；以及傳感器單元，其包括用以獲得所述信息的至少一個傳感器，其中，所述傳感器單元以能夠拆卸的方式安裝在所述佩戴構件中。

發明的效果

根據本發明，能夠從衛生方面對嬰幼兒用監測裝置進行應對。

附圖說明

圖1是示出根據實施例的嬰幼兒用監測系統的圖。

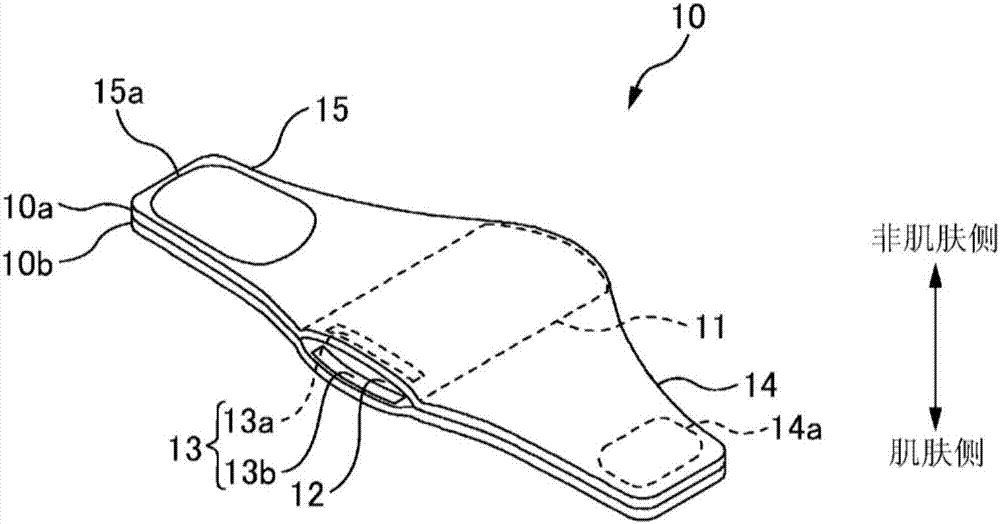

圖2是示出根據實施例的佩戴構件的圖。

圖3是示出根據實施例的傳感器單元的圖。

圖4是示出根據實施例的傳感器單元的圖。

圖5是示出根據實施例的監測裝置的圖。

圖6是示出根據實施例的監測裝置的圖。

圖7是示出計算機3的功能結構的框圖。

圖8是示出用于示出嬰幼兒的情緒狀態的操作流程的流程圖。

圖9是說明計算機3的登錄畫面500的圖。

圖10是說明主畫面510的圖。

圖11是說明快樂(happiness)畫面520的圖。

圖12是說明健康(health)畫面530的圖。

具體實施方式

通過針對本說明書和附圖的說明，至少以下事項將變得明顯。

一種嬰幼兒用監測裝置，用于將要從嬰幼兒獲得的信息輸出至計算機，所述嬰幼兒用監測裝置包括：

佩戴構件，其能夠佩戴在嬰幼兒的胳膊或腿上；以及

傳感器單元，其包括用以獲得所述信息的至少一個傳感器，

其中，所述傳感器單元以能夠拆卸的方式安裝在所述佩戴構件中。

在上述的嬰幼兒用監測裝置中，傳感器單元和直接安裝至嬰幼兒的身體的佩戴構件是獨立構件。因此，可以通過將傳感器單元從佩戴構件移除來僅清洗臟的佩戴構件(或者利用新的佩戴構件來僅替換該臟的佩戴構件)。因此，可以從衛生方面應對嬰幼兒用監測裝置。

在上述的嬰幼兒用監測裝置中，優選地，所述佩戴構件包括容納部，所述容納部用于容納所述傳感器單元。

根據上述的嬰幼兒用監測裝置，由于傳感器單元容納在容納部中，因此傳感器單元被裝入佩戴構件內。因此，可以防止不容易清洗的傳感器單元變臟，因而可以從衛生方面應對該監測裝置。此外，由于傳感器單元沒有暴露至外部，因此即使在監測裝置誤擊中嬰幼兒的身體的情況下，也可以降低受傷的可能性。

在上述的嬰幼兒用監測裝置中，優選地，所述容納部包括開口部，所述開口部用于使所述傳感器單元出入，以及所述開口部在所述傳感器單元插入所述容納部中的狀態下能夠開閉。

根據上述的嬰幼兒用監測裝置，由于容納部設置有可開閉的開口部，因此在傳感器被裝入佩戴構件內的狀態下可以關閉該開口部。因此，可以防止傳感器單元容易地從佩戴構件移除。另外，由于傳感器單元不容易移除，因此可以降低嬰幼兒誤吞下傳感器單元的可能性。

在上述的嬰幼兒用監測裝置中，優選地，所述佩戴構件包括能夠接合的一對帶構件，以及所述帶構件具有能夠根據嬰幼兒的胳膊或腿的尺寸進行改變的接合位置。

根據上述的嬰幼兒用監測裝置，由于設置有帶構件，因此可以牢固地將佩戴構件安裝到胳膊或腿的尺寸有所不同的嬰幼兒上。

在上述的嬰幼兒用監測裝置中，優選地，所述佩戴構件是能夠水洗的。

根據上述的嬰幼兒用監測裝置，可以僅通過水洗佩戴構件來以簡易方式從衛生方面維護監測裝置。

在上述的嬰幼兒用監測裝置中，優選地，所述佩戴構件由織物制成。

根據上述的嬰幼兒用監測裝置，由于佩戴構件由織物構成，因此嬰幼兒用監測裝置不會因清洗而被腐蝕。另外，由于與嬰幼兒的肌膚直接接觸的部分由質地好的織物構成，因此嬰幼兒感覺舒適。

在上述的嬰幼兒用監測裝置中，優選地，在所述開口部的內側設置有面狀搭扣，以及在使用所述面狀搭扣使所述開口部關閉的情況下，所述面狀搭扣沒有暴露至外部。

根據上述的嬰幼兒用監測裝置，由于在開口部關閉時面狀搭扣沒有暴露至外部，因此可以降低面狀搭扣和嬰幼兒的肌膚之間的接觸機會。

在上述的嬰幼兒用監測裝置中，優選地，所述傳感器單元還包括外裝殼體，所述傳感器包括用于收集嬰幼兒的聲音的麥克風，以及所述外裝殼體在所述傳感器單元相對于所述佩戴構件的出入方向上的配置有所述麥克風的一側形成有孔。

根據上述的嬰幼兒用監測裝置，可以容易地獲得嬰幼兒的聲音。

在上述的嬰幼兒用監測裝置中，優選地，所述傳感器單元還包括警告部，所述警告部用于向外部發出預定警告，以及所述警告部基于預定時間內不存在來自所述傳感器的輸出的情況下從所述計算機所發送來的警告信號，來發出所述預定警告。

根據上述的嬰幼兒用監測裝置，母親等可以容易地注意到監測裝置從嬰幼兒拆卸。

此外，根據本發明的另一方面，提供一種程序，用于使能夠與上述的嬰幼兒用監測裝置進行通信的計算機執行：以下處理中的至少兩個處理：第一處理，用于對從所述傳感器單元輸出的信號進行處理以評價嬰幼兒的睡眠狀態的多少；第二處理，用于對從所述傳感器單元輸出的信號進行處理以評價嬰幼兒的歡笑狀態的多少；以及第三處理，用于對從所述傳感器單元輸出的信號進行處理以評價嬰幼兒的活動狀態的多少；用于將配備有表示嬰幼兒的情緒狀態的良好程度的主指示符的主圖標顯示在所述計算機的畫面上的處理；以及用于在輕擊所述主圖標的情況下、基于所述至少兩個處理來將以下圖標中的與所述至少兩個處理相對應的至少兩個圖標顯示在所述計算機的畫面上的處理：第一圖標，其配備有表示嬰幼兒的睡眠狀態的多少程度的第一指示符；第二圖標，其配備有表示嬰幼兒的歡笑狀態的多少程度的第二指示符；以及第三圖標，其配備有表示嬰幼兒的活動狀態的多少程度的第三指示符，其中，在用于顯示所述主圖標的處理中，所述主指示符所表示的程度是基于所述至少兩個圖標中配備的各指示符所表示的程度而確定的。

考慮如下：使嬰幼兒感到“愉悅和快樂”促進腦部發育。通常，認為睡得好、笑得好和玩得好有助于嬰幼兒的身體成長和腦部成長這兩方面。然而，如果睡眠狀態、笑狀態和玩狀態中的任一狀態發生得更加頻繁，則該情形不可取。平衡良好的睡眠、笑和玩對嬰幼兒而言是有益的。

根據上述的程序，基于至少兩個以上的指示符所表示的值來指示嬰幼兒的情緒狀態。因而，可以進行高度可靠的評價。

根據本發明的又一方面，提供一種程序，用于使能夠與上述的嬰幼兒用監測裝置進行通信的計算機執行：以下處理中的至少兩個處理：第一處理，用于對從所述傳感器單元輸出的信號進行處理以評價嬰幼兒的體溫；第二處理，用于對從所述傳感器單元輸出的信號進行處理以評價嬰幼兒的心率；以及第三處理，用于對從所述傳感器單元輸出的信號進行處理以評價嬰幼兒的紙尿褲更換頻度；用于將配備有表示嬰幼兒的健康狀況的良好程度的主指示符的主圖標顯示在所述計算機的畫面上的處理；以及用于在輕擊所述主圖標的情況下、基于所述至少兩個處理來將以下圖標中的與所述至少兩個處理相對應的至少兩個圖標顯示在所述計算機的畫面上的處理：第一圖標，其配備有表示嬰幼兒的體溫的第一指示符；第二圖標，其配備有表示嬰幼兒的心率的第二指示符；以及第三圖標，其配備有表示嬰幼兒的紙尿褲更換頻度的第三指示符，其中，在用于顯示所述主圖標的處理中，所述主指示符所表示的程度是基于所述至少兩個圖標中配備的各指示符所表示的程度而確定的。

嬰幼兒的體溫或心率的數值是直接指示健康狀況的度量。另外，如果沒有頻繁地更換嬰幼兒所穿戴的紙尿褲，則將引起嬰幼兒的肌膚出現濕疹并且導致皮膚粗糙。因而，體溫、心率和紙尿褲更換頻度是用于知曉嬰幼兒的健康狀況的非常重要的因素。

根據上述的程序，由于基于至少兩個以上的指示符所表示的值來指示嬰幼兒的健康狀況，因此可以進行高度可靠的評價。

實施例

<嬰幼兒用監測系統的結構>

圖1是示出根據實施例的嬰幼兒用監測系統1的示意圖。嬰幼兒用監測系統1包括監測裝置2和計算機3。監測裝置2和計算機3之間的通信可以采用有線或無線方式實時地進行。

監測裝置2佩戴在嬰幼兒的胳膊或腿上，以將從嬰幼兒獲得的各種信息輸出至計算機3(如以下更詳細地所述)。圖1示出監測裝置2佩戴在嬰幼兒的胳膊上的示例。監測裝置2是“嬰幼兒用監測裝置”的示例。在本實施例中，“嬰幼兒”是指就讀小學之前、例如未滿6歲的兒童。

計算機3接收從監測裝置2輸出的信息并進行各種處理，并且將其結果顯示在顯示部3a上。計算機3例如包括智能電話或平板終端。計算機3通過執行所下載的程序來執行與兒童保育支持有關的各種處理。

<監測裝置的結構>

接著，將參考圖2～4來說明根據實施例的監測裝置2的結構。監測裝置2包括佩戴構件10和傳感器單元20。傳感器單元20可拆卸地安裝在佩戴構件10中。圖2是示出佩戴構件10的外觀的圖。圖3是示出傳感器單元20的外觀的圖。圖4是示出傳感器單元20的內部結構的示意圖。

(佩戴構件)

佩戴構件10是用于將監測裝置2安裝至嬰幼兒的胳膊或腿的構件。

如圖2所示，根據本實施例的佩戴構件10是通過使薄型的第一構件10a重疊在薄型的第二構件10b上所形成的。第一構件10a位于在佩戴構件10佩戴于嬰幼兒的胳膊或腿上時嬰幼兒的肌膚的相對側(非肌膚側)。第二構件10b位于在佩戴構件10佩戴于嬰幼兒的胳膊或腿上時嬰幼兒的肌膚側。注意，代替諸如第一構件10a和第二構件10b等的多個構件，佩戴構件10可以是單一構件。

(包括第一構件10a和第二構件10b的)佩戴構件10可以由諸如棉花、滌綸或金屬等的各種材料構成。另外，在第一構件10a和第二構件10b之間可以使用不同的材料。

佩戴構件10優選由可洗材料構成。可以通過水洗來以簡易方式從衛生方面維護佩戴構件10。更具體地，佩戴構件10優選是織物制品。織物制的佩戴構件10不會因水洗而腐蝕。另外，由于與嬰幼兒的肌膚直接接觸的佩戴構件10由質地好的織物構成，因此即使在安裝有監測裝置2的情況下，嬰幼兒也感覺舒適。

注意，在根據本實施例的結構中，佩戴構件10的與嬰幼兒的肌膚直接接觸的第二構件10b可以由織物構成。另一方面，考慮到在嬰幼兒在監測裝置2安裝至該嬰幼兒的胳膊或腿的狀態下移動他/她的胳膊或腿的情況下、監測裝置2接觸嬰幼兒的肌膚的可能性，因此第一構件10a優選也由諸如織物等的質地好的材料構成。

在佩戴構件10中，至少與嬰幼兒的肌膚相接觸的部分可以由與其它部分相比更薄的材料構成。具體地，第二構件10b由與第一構件10a相比更薄的材料構成。在該結構中，例如，在使用傳感器單元20來檢測嬰幼兒的體溫的情況下，肌膚和傳感器單元20之間的距離縮短。因此，可以進行更加精確的檢測。在圖2中，盡管全體一色地示出第一構件10a，但還可以應用各種設計。這樣，通過在佩戴構件10佩戴于嬰幼兒的胳膊或腿上的狀態下向可識別的位置應用設計，可以表現出嬰幼兒的可愛等。在佩戴構件10中可以采用防水性高的材料，從而防止(以下所述的)容納部11中所包括的傳感器單元20因被嬰幼兒的唾液等浸透而發生故障。注意，可以通過在由織物制成的第一構件10a和第二構件10b的內側設置防水性片材來提供外側質地好且內側防水性高的佩戴構件10。

佩戴構件10具有用于容納傳感器單元20的容納部11。根據本實施例，容納部11是由第一構件10a和第二構件10b形成的空間(參考圖2等)。第一構件10a和第二構件10b的除容納部11以外的區域利用粘合劑等彼此接合。通過使傳感器單元20容納在容納部11中，傳感器單元20裝入佩戴構件10內(參考圖5)。因而，由于可以防止不容易清洗的傳感器單元20變臟，因此可以從衛生方面應對監測裝置2。另外，由于傳感器單元20沒有暴露至監測裝置2的外部，因此即使在監測裝置2誤擊中嬰幼兒的身體的情況下，受傷的可能性也降低。

另外，容納部11設置有用于允許傳感器單元20出入的開口部12。在傳感器單元20插入容納部11中的狀態下，開口部12可開閉。

通過在容納部11中設置可開閉的開口部12，可以在傳感器單元20裝入佩戴構件10內的狀態下關閉開口部12(參考圖5)。因此，可能難以將傳感器單元20從佩戴構件10移除。由于該原因，可以降低嬰幼兒意外吞下與佩戴構件10分離的傳感器單元20的可能性。

為了使開口部12可開閉，在開口部12的內側(在容納部11側)設置開閉部13。根據本實施例，在開口部12中，在第一構件10a的肌膚側面上設置開閉部13a，并且在第二構件10b的非肌膚側面上與開閉部13a相對地設置開閉部13b。

開閉部13可以由面狀搭扣、諸如橡膠等的彈性構件、金屬緊固件或按鈕等構成。然而，考慮到佩戴構件10的可水洗性，開閉部13優選由諸如面狀搭扣等的不易腐蝕的材料構成。

此外，(包括開閉部13a和13b的)開閉部13設置在開口部12關閉時沒有暴露至外部的位置(開口部12的端部的內側)(參考圖2和5)。這樣，由于在開口部12關閉的狀態下開閉部13沒有暴露至外部，因此可以降低開閉部13和嬰幼兒的肌膚之間的接觸機會。

佩戴構件10具有一對帶構件(帶構件14和15)。根據本實施例，帶構件14和15由第一構件10a和第二構件10b構成。帶構件14在第二構件10b的肌膚側面上具有接合部14a。帶構件15在第一構件10a的非肌膚側面上具有接合部15a。接合部14a和15a可以彼此接合。與開閉部13相同，接合部14a和15a是面狀搭扣等。

帶構件14和15的接合位置可以根據嬰幼兒的胳膊或腿的尺寸而改變。具體地，至少一個接合部15a的面積被設置得大于另一個接合部14a的面積。結果，可以改變用于使一個接合部15a與另一接合部14a接合的接合位置。因而，可以牢固地將佩戴構件10安裝到胳膊或腿的尺寸有所不同的嬰幼兒上。

(傳感器單元)

傳感器單元20包括用于從嬰幼兒獲得各種信息的至少一個傳感器。根據本實施例，傳感器單元20可以經由開口部12相對于佩戴構件10中所設置的容納部11出入。將傳感器單元20相對于佩戴構件10出入的方向稱為“出入方向”(參考圖6)。

傳感器單元20包括外裝殼體21、傳感器22、通信部23和電源24(參考圖3和圖4)。

外裝殼體21是用于包圍傳感器22、通信部23和電源24的構件。外裝構件21由塑料或金屬等構成。外裝殼體21在出入方向上在配置有(以下所述的)麥克風22b的一側具有孔21a。

傳感器22從嬰幼兒獲得各種信息。根據本實施例，傳感器22包括加速度傳感器22a、麥克風22b和熱傳感器22c。加速度傳感器22a基于加速度來檢測嬰幼兒的活動。麥克風22b收集嬰幼兒的聲音。熱傳感器22c檢測嬰幼兒的體溫。如圖4所示，孔21a設置于配置有麥克風22b的一側。這樣，通過在麥克風22b的附近設置孔21a，可以容易地獲得嬰幼兒的聲音。

注意，傳感器22不限于上述示例。例如，可以包括用于檢測嬰幼兒的心率的心力計作為傳感器22。

通信部23將從傳感器22獲得的數據發送至計算機3。電源24向傳感器單元20的各個部分供給電力。電源24例如是可再充電電池，并且具有外部充電所用的插座(未示出)。

<傳感器單元和佩戴構件之間的安裝/移除>

接著，將參考圖5和圖6來說明佩戴構件10和傳感器單元20之間的安裝/移除。圖5是示出監測裝置2佩戴于嬰幼兒的胳膊上的狀態的圖。圖6是示出傳感器單元20從佩戴構件10移除的狀態的圖。

監測裝置2以傳感器單元20裝入佩戴構件10的容納部11內的狀態佩戴于嬰幼兒的胳膊上(參考圖5)。

如果在圖5的狀態下重復使用監測裝置2，則佩戴構件10變臟。在這種情況下，母親等將監測裝置2從嬰幼兒移除，并且通過打開開口部12(開閉部13a)取出傳感器單元20(參考圖6)。在取出傳感器單元20之后，可以用水等清洗佩戴構件10。

可以將所取出的傳感器單元20插入已水洗且干燥后的佩戴構件10中，然后可以重新使用該傳感器單元20。可選地，可以將傳感器單元20安裝在另一佩戴構件中，使得可以立即將監測裝置2佩戴于嬰幼兒上。

在監測裝置2佩戴于嬰幼兒上的情況下，監測裝置2是以外裝殼體21的設置有孔21a的一側面向嬰幼兒的面部側的方式佩戴的，由此使得能夠容易地收集到嬰幼兒的聲音。由于該原因，可以利用期望佩戴方向的指示來標記佩戴構件10(例如，可以利用箭頭或字母等來指示孔21a所位于的一側)。

這樣，在根據本實施例的監測裝置2中，傳感器單元20和直接安裝至嬰幼兒的身體的佩戴構件10是獨立構件。因而，可以通過將傳感器單元20從佩戴構件10移除來僅清洗臟的佩戴構件10(或者利用新的佩戴構件10來僅替換該臟的佩戴構件10)。因此，可以從衛生方面應對監測裝置2。

<監測裝置的變形例>

例如，在嬰幼兒進行運動的情況下，可以將監測裝置2從胳膊或腿拆卸。另一方面，嬰幼兒不能向母親等通知監測裝置2的拆卸。在這方面，還可以設置用于通知監測裝置2從嬰幼兒拆卸的部件。

在這種情況下，在傳感器單元20中設置警告部。該警告部向傳感器單元20的外部給出預定警告。該警告部是具有向外部發出聲音的揚聲器等的聲響裝置。可選地，該警告部是向外部發出光的發光裝置。

警告部基于在預定時間內不存在來自傳感器22的輸出的情況下從計算機3發送來的警告信號來給出預定警告。例如，如果監測裝置2從嬰幼兒的胳膊或腿拆卸，則來自加速度傳感器22a的輸出值變為零。在來自加速度傳感器22a的零輸出狀態連續地維持了預定時間的情況下，計算機3將警告信號發送至監測裝置2。警告部經由通信部23接收到該警告信號，并且發出警告。

通過設置這種警告部，母親等可以容易地識別監測裝置2從嬰幼兒的胳膊或腿拆卸。注意，用作用于發送警告信號的基準的傳感器22不限于加速度傳感器22a，并且還可以是熱傳感器22c等。

<計算機>

將參考圖7～12來說明計算機3的示意結構。

一種程序，用于使能夠與嬰幼兒所佩戴的傳感器單元20進行通信的計算機3執行：以下處理中的至少兩個處理：第一處理s51，用于對從傳感器單元20輸出的信號進行處理以評價嬰幼兒的睡眠狀態的多少，第二處理s52，用于對從傳感器單元20輸出的信號進行處理以評價嬰幼兒的歡笑狀態的多少，以及第三處理s53，用于對從傳感器單元20輸出的信號進行處理以評價嬰幼兒的活動狀態的多少；處理s7，用于將配備有表示嬰幼兒的情緒狀態的良好程度的主指示符511a的主圖標511顯示在計算機3的畫面上；以及處理(s61～s63)，用于在輕擊主圖標511的情況下，基于至少兩個處理來將以下圖標中的與該至少兩個處理相對應的至少兩個圖標顯示在計算機3的畫面上：第一圖標521，其配備有表示嬰幼兒的睡眠狀態的多少程度的第一指示符521a，第二圖標522，其配備有表示嬰幼兒的歡笑狀態的多少程度的第二指示符522b，以及第三圖標523，其配備有表示嬰幼兒的活動狀態的多少程度的第三指示符523c。在用于顯示主圖標511的處理s7中，主指示符511a所表示的程度是基于至少兩個圖標中配備的各指示符所表示的程度而確定的。

在更優選的程序中，從第一處理s51、第二處理s52和第三處理s53中選擇至少兩個處理，并且從第一圖標521、第二圖標522和第三圖標523中選擇至少兩個圖標。在用于顯示主圖標511的處理中，主指示符511a所表示的程度是基于第一指示符521a所表示的程度、第二指示符522b所表示的程度和第三指示符523c所表示的程度而確定的。

在更優選的程序中，將嬰幼兒的照片顯示在計算機3的畫面中的用于顯示主圖標511的畫面以及用于顯示第一圖標521、第二圖標522和第三圖標523中的至少兩個圖標的畫面中的至少一個畫面上。

在更優選的程序中，將嬰幼兒的照片顯示在計算機3的畫面中的用于顯示主圖標511的畫面以及用于顯示第一圖標521、第二圖標522和第三圖標523中的至少兩個圖標的畫面上。

在更優選的程序中，同時執行第二處理s52和第三處理s53，并且基于第三處理s53所顯示的第三指示符523c的值根據第二處理s52評價的嬰幼兒的歡笑狀態的多少程度而改變。

在更優選的程序中，該程序使得計算機3能夠執行用于通過對從傳感器單元20輸出的信號進行處理來將嬰幼兒的笑聲存儲在計算機3中的處理、以及用于在計算機3的畫面上顯示主圖標511之前顯示登錄畫面的處理s1，使得將用戶輸入所需登錄信息的輸入部502和表示預定圖案的圖標503顯示在登錄畫面500上，并且在登錄畫面500的輸入部502上輸入信息并且輕擊表示圖案的圖標503的情況下，計算機3執行用于顯示主圖標511并且再現嬰幼兒的笑聲的處理。

在更優選的程序中，圖案表示與嬰幼兒所使用的吸收性物品有關的形象，并且使計算機3執行用于將表示該形象的圖標503、輸入部502和嬰幼兒的照片501顯示在登錄畫面500上的處理。

在更優選的程序中，傳感器單元20包括麥克風22b。在從麥克風22b輸出的信號滿足預定條件的情況下，重新存儲嬰幼兒的笑聲。如果在重新存儲嬰幼兒的笑聲之后輕擊登錄畫面500上的表示圖案的圖標503，則計算機3能夠執行用于再現重新存儲的嬰幼兒的笑聲的處理。

在更優選的程序中，傳感器單元20包括加速度傳感器22a和麥克風22b。使計算機3執行：第一處理s51，用于對從加速度傳感器22a輸出的信號進行處理以評價嬰幼兒的睡眠狀態的多少；第二處理s52，用于對從加速度傳感器22a和麥克風22b輸出的信號進行處理以評價嬰幼兒的歡笑狀態的多少；以及第三處理s53，用于對從加速度傳感器22a輸出的信號進行處理以評價嬰幼兒的活動狀態的多少。

在更優選的程序中，第一處理s51是用于基于預定時間內嬰幼兒的睡眠狀態的持續時間來評價嬰幼兒的睡眠狀態的多少的處理，并且第二處理s52是用于基于從預定時間排除嬰幼兒的睡眠狀態的持續時間后的時間內嬰幼兒的歡笑的持續時間來評價嬰幼兒的歡笑狀態的多少的處理。

在更優選的程序中，使計算機3執行用于將以下內容顯示在計算機3的畫面上的處理：主圖標511，其配備有表示嬰幼兒的情緒狀態的良好程度的主指示符511a；圖標512，其配備有表示嬰幼兒的健康狀況的良好程度的指示符512b；以及圖標513，其配備有表示嬰幼兒的安全狀態的良好程度的指示符513c。

在更優選的程序中，登錄之后所顯示的畫面上的圖標數量等于輕擊主圖標511之后所顯示的畫面上的圖標數量，并且登錄之后所顯示的畫面上的圖標配置不同于輕擊主圖標511之后所顯示的畫面上的圖標配置。

一種兒童保育支持方法，包括：以下步驟中的至少兩個步驟：第一步驟，用于使用嬰幼兒所佩戴的傳感器單元20的檢測結果來評價嬰幼兒的睡眠狀態的多少，第二步驟，用于使用傳感器單元20的檢測結果來評價嬰幼兒的歡笑狀態的多少，以及第三步驟，用于使用傳感器單元20的檢測結果來評價嬰幼兒的活動狀態的多少；用于將配備有表示嬰幼兒的情緒狀態的良好程度的主指示符511a的主圖標511顯示在能夠與傳感器單元20進行通信的計算機3的畫面上的步驟；以及用于在輕擊主圖標511的情況下、基于至少兩個步驟來將以下圖標中的與所述至少兩個步驟相對應的至少兩個圖標顯示在計算機3的畫面上的步驟：第一圖標521，其配備有表示嬰幼兒的睡眠狀態的多少程度的第一指示符521a，第二圖標522，其配備有表示嬰幼兒的歡笑狀態的多少程度的第二指示符522b，以及第三圖標523，其配備有表示嬰幼兒的活動狀態的多少程度的第三指示符523c。在用于顯示主圖標511的步驟中，主指示符511a所表示的程度是基于至少兩個圖標中配備的各指示符所表示的程度而確定的。

一種兒童保育支持系統，其能夠與嬰幼兒所佩戴的傳感器單元20進行通信，該兒童保育支持系統包括：以下處理部中的至少兩個處理部：第一處理部312a，用于對從傳感器單元20輸出的信號進行處理以評價嬰幼兒的睡眠狀態的多少，第二處理部312b，用于對從傳感器單元20輸出的信號進行處理以評價嬰幼兒的歡笑狀態的多少，以及第三處理部312c，用于對從傳感器單元20輸出的信號進行處理以評價嬰幼兒的活動狀態的多少；處理部311，用于將配備有表示嬰幼兒的情緒狀態的良好程度的主指示符511a的主圖標511顯示在計算機3的畫面上；以及處理部312，用于在輕擊主圖標511的情況下，基于所述至少兩個處理來將以下圖標中的與所述至少兩個處理相對應的至少兩個圖標顯示在計算機3的畫面上：第一圖標521，其配備有表示嬰幼兒的睡眠狀態的多少程度的第一指示符521a，第二圖標522，其配備有表示嬰幼兒的歡笑狀態的多少程度的第二指示符522b，以及第三圖標523，其配備有表示嬰幼兒的活動狀態的多少程度的第三指示符523c。在用于顯示主圖標511的處理部311中，主指示符511a所表示的程度是基于所述至少兩個圖標中配備的各指示符所表示的程度而確定的。

一種程序，用于使能夠與嬰幼兒所佩戴的傳感器單元20進行通信的計算機3執行：以下處理中的至少兩個處理：第十一處理，用于對從傳感器單元20輸出的信號進行處理以評價嬰幼兒的體溫，第十二處理，用于對從傳感器單元20輸出的信號進行處理以評價嬰幼兒的心率，以及第十三處理，用于對從傳感器單元20輸出的信號進行處理以評價嬰幼兒的紙尿褲更換頻度；用于將配備有表示嬰幼兒的健康狀況的良好程度的健康指示符512b的健康圖標512顯示在計算機3的畫面上的處理；以及用于在輕擊健康圖標512的情況下，基于所述至少兩個處理來將以下圖標中的與所述至少兩個處理相對應的至少兩個圖標顯示在計算機3的畫面上的處理：溫度(temperature)圖標531，其配備有表示嬰幼兒的體溫的溫度指示符531a；心搏(heartbeat)圖標532，其配備有表示嬰幼兒的心率的心搏指示符532b；以及紙尿褲更換(diaperchanges)圖標533，其配備有表示嬰幼兒的紙尿褲更換頻度的紙尿褲更換指示符533c。在用于顯示健康圖標512的處理中，健康指示符512b所表示的程度是基于至少兩個圖標中配備的各指示符所表示的程度而確定的。

從第十一處理、第十二處理和第十三處理中選擇至少兩個處理，并且從溫度圖標531、心搏圖標532和紙尿褲更換圖標533中選擇至少兩個圖標。在用于顯示健康圖標512的處理中，優選地，健康指示符512b所表示的程度是基于溫度指示符531a所表示的程度、心搏指示符532b所表示的程度和紙尿褲更換指示符533c所表示的程度而確定的。

此外，第十三處理優選是用于評價紙尿褲更換圖標533的輕擊次數作為嬰幼兒的紙尿褲的更換頻率的處理。

在判斷為在預定時間內沒有進行嬰幼兒的紙尿褲更換的情況下，優選使計算機3執行用于改變基于第十三處理所顯示的紙尿褲更換指示符533c的值的處理。

在判斷為在預定時間內沒有進行嬰幼兒的紙尿褲更換的情況下，并且在對從傳感器單元輸出的信號進行處理且判斷為嬰幼兒正在哭泣的情況下，優選使計算機3執行用于使用配備有安全(safety)指示符513c的安全圖標513來顯示警告消息的處理。

此外，優選使計算機3執行用于與第十三處理評價的嬰幼兒的紙尿褲更換頻度無關地改變快樂指示符511a的值的處理。

即使在計算機3的畫面上沒有顯示健康圖標512、溫度圖標531和心搏圖標532的情況下，如果在第十一處理中評價為嬰幼兒的體溫偏離預定范圍、或者如果在第十二處理中嬰幼兒的心率偏離預定范圍，則優選使計算機3也執行用于在計算機3的畫面上顯示警告消息的處理。

此外，可以利用使計算機或微處理器執行上述各種處理的程序來實現上述實施例。在這種情況下，可以將所有的處理作為程序來準備。可選地，可以采用硬件來處理這些處理的一部分，并且可以將其余處理作為程序來準備。

此外，還可以使用存儲有可執行程序的非暫時性計算機可讀介質來將該程序供給至計算機。注意，非暫時性計算機可讀介質的示例可以包括磁性記錄介質(諸如軟盤、磁帶和硬盤驅動器等)以及致密盤只讀存儲器(cd-rom)等。

上述實施例僅是為了例示目的而進行說明的，并且并不意圖限制本發明的范圍。例如，在上述實施例中，所有的傳感器單元都裝入佩戴構件內。然而，不必使傳感器單元裝入佩戴構件內。另外，為了進行傳感器單元和佩戴構件之間的安裝/移除，傳感器單元和佩戴構件例如可以使用機械連接器結構來彼此連接。可以適當地組合這些結構，并且可以在沒有背離本發明的的精神和范圍的情況下進行各種省略、替換或修改。這些實施例或這些實施例的變形例包括在本發明的范圍或主題內，并且還應被解釋為包括在所附權利要求書及其等同物所要求保護的本發明內。

附圖標記列表

1嬰幼兒用監測系統

2監測裝置

3計算機

10佩戴構件

10a第一構件

10b第二構件

11容納部

12開口部

13,13a,13b開閉部

14,15帶構件

14a,15a接合部

20傳感器單元

21外裝殼體

21a孔

22傳感器

22a加速度傳感器

22b麥克風

22c熱傳感器

23通信部

24電源
