本發明涉及一種醫療器械，具體地說是一種醫學檢驗用骨科取樣器。

背景技術：

為了明確椎體病變的病理性質，對診斷困難的病例及需要接受經皮穿刺椎體成形術的病例，需要使用環鉆鉆取椎體骨質行病理檢查。但在臨床應用中，在經椎弓根穿刺良好的情況下，部分患者仍不能取到椎體骨質，不利于明確病變性質。

普通環鉆取出椎體骨質的原理是：在經椎弓根穿刺建立良好工作通道的基礎上，環鉆經工作通道向前旋轉鉆進1-1.5厘米，此時，在環鉆內包含了一段圓柱形骨質，其遠端與椎體內的其他骨質相連；椎體骨密度正常的情況下，由于環鉆內骨質與環鉆內壁間摩擦力較大，此時快速拔出環鉆，一般可以將圓柱形骨質遠端拔斷，從而取出骨質。但在臨床工作中發現，部分患者由于骨質疏松及椎體破壞較嚴重，其骨質病理性破壞、疏松，因而與環鉆內壁間的摩擦力減小，拔出環鉆的摩擦力不足以拔斷樣本骨質，所以不能取出骨塊進行病理學檢查。

技術實現要素：

本發明的目的是提供一種結構簡單、操作方便、取樣成功率高的醫學檢驗用骨科取樣器。

本發明為解決技術問題所采用的技術方案是：

本發明所述醫學檢驗用骨科取樣器包括一端設有鉆頭的鉆桿、連接在鉆桿上的手柄，所述鉆頭為管狀結構，鉆頭的端部設置有齒狀凸起，所述鉆桿的另一端設有取骨管，所述取骨管是匹配鉆頭的管狀結構，取骨管的內壁呈環形分布多個倒刺，所述倒刺的底部連接在開設于取骨管管壁上的貫穿孔中，倒刺的頂部向取骨管的內腔傾斜；在鉆桿的軸線位置設置有多棱柱狀腔，所述手柄的下端固定連接有插裝在多棱柱狀腔中的多棱柱狀管；所述多棱柱狀管的內腔中設置有推拉桿，所述手柄的上端設有凹槽，所述凹槽中設置有可垂直滑動的壓板；壓板的形狀與凹槽的形狀相匹配，可以是圓形，也可以是正方形；所述推拉桿的上端穿過手柄固定連接在壓板上，凹槽的側壁上設有可橫向伸縮并阻擋壓板垂直滑動的鎖舌；所述多棱柱狀管的下端鉸接有翻轉體，所述推拉桿的下端通過擺桿鉸接在翻轉體上。

所述多棱柱狀管是截面外輪廓為正方形的柱狀管，所述翻轉體是對稱設置的兩塊矩形塊狀結構，翻轉體的外側鉸接在多棱柱狀管的外壁上，翻轉體的內側鉸接擺桿的下端，所述擺桿的上端鉸接在推拉桿上。

所述鎖舌的截面為矩形，鎖舌貫穿插裝在凹槽的側壁上，鎖舌的外端固定連接操作鈕，鎖舌的中段帶有凸肋，所述凸肋配合安裝在凸肋滑移倉中，所述凸肋滑移倉是設置在凹槽的側壁中的矩形柱狀空腔。

由于采用了上述結構，該醫學檢驗用骨科取樣器結構簡單、使用方便，取樣時可以?shī)A緊骨質樣本，或者將骨質樣本的根部切開環槽，便于提取樣本柱體，提高取樣的成功率。

附圖說明

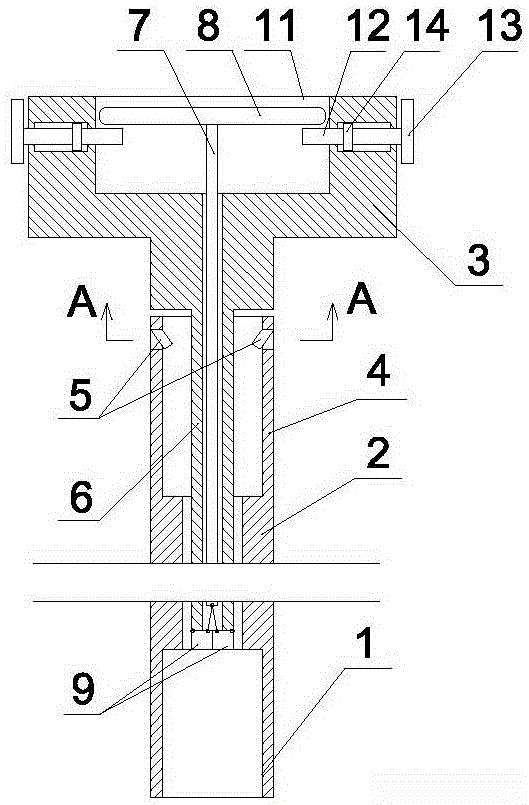

圖1為本發明一個實施例的結構示意圖。

圖2是圖1的A-A剖視圖。

圖3是多棱柱狀管下端翻轉體并攏狀態的結構示意圖。

圖4是多棱柱狀管下端翻轉體打開狀態的結構示意圖。

具體實施方式

如圖1、圖2所示，本發明所述的醫學檢驗用骨科取樣器包括一端設有鉆頭1的鉆桿2、連接在鉆桿2上的手柄3，所述鉆頭1為管狀結構，鉆頭1的端部設置有齒狀凸起，將鉆頭1的端部抵靠在椎體骨質上，鉆桿2旋轉的時候鉆頭1上的齒狀凸起就可以將骨頭切開一個環形槽，將該環形槽加深到1-1.5厘米即可形成柱狀樣本，滿足取樣的要求。

所述鉆桿2的另一端設有取骨管4，所述取骨管4是匹配鉆頭1的管狀結構，取骨管4的內壁呈環形分布多個倒刺5，所述倒刺5的底部連接在開設于取骨管4管壁上的貫穿孔中，倒刺5的頂部向取骨管4的內腔傾斜；在鉆桿2的軸線位置設置有多棱柱狀腔，所述手柄3的下端固定連接有插裝在多棱柱狀腔中的多棱柱狀管6。多棱柱狀管6與多棱柱狀腔的形狀和尺寸相匹配，多棱柱狀管6可以插入或者拔出，并且多棱柱狀管6旋轉的時候可以帶動鉆桿2一起旋轉。

多棱柱狀管6與多棱柱狀腔的連接可以僅僅依靠摩擦力配合。也可以如圖3、圖4所示，所述多棱柱狀管6的內腔中設置有推拉桿7，所述推拉桿7的上端穿過手柄3固定連接在壓板8上，通過壓板8可以拉動推拉桿7軸向移動。多棱柱狀管6的下端鉸接有翻轉體9，所述推拉桿7的下端通過擺桿10鉸接在翻轉體9上。

所述手柄3的上端設有凹槽11，所述凹槽11中設置有可垂直滑動的壓板8，壓板8的形狀與凹槽11的形狀相匹配，可以是圓形，也可以是正方形，凹槽11的側壁上設有可橫向伸縮并阻擋壓板8垂直滑動的鎖舌12，當壓板8抬升到高位的時候，鎖舌12插入到壓板8的下面，阻止壓板8下行；反之，當壓板8下行到低位的時候鎖舌12插入到壓板8的上面，可以阻止壓板8反彈。

所述鎖舌12的截面為矩形，鎖舌12貫穿插裝在凹槽11的側壁上，鎖舌12的外端固定連接操作鈕13，鎖舌12的中段帶有凸肋14，所述凸肋14配合安裝在凸肋滑移倉中，所述凸肋滑移倉是設置在凹槽11的側壁中的矩形柱狀空腔。凸肋14的移動被限制在凸肋滑移倉中，可以避免鎖舌12意外脫落、丟失。向外拔出操作鈕13，鎖舌12向外移動并縮回到凸肋滑移倉中，此時壓板8不受限制可以根據需要在凹槽11中垂直升降；壓板8移動到位以后，按壓操作鈕13使鎖舌12的內端伸出到壓板8的上面或者下面即可將壓板8的位置鎖定。

所述多棱柱狀管6的下端鉸接有翻轉體9，所述推拉桿7的下端通過擺桿10鉸接在翻轉體9上。

所述多棱柱狀管6是截面外輪廓為正方形的柱狀管，所述翻轉體9是對稱設置的兩塊矩形塊狀結構，翻轉體9的外側鉸接在多棱柱狀管6的外壁上，翻轉體9的內側鉸接擺桿10的下端，所述擺桿10的上端鉸接在推拉桿7上。如圖3所示，推拉桿7位于高位的時候，通過擺桿10將翻轉體9的內側上拉，兩個翻轉體9并攏形成與多棱柱狀管6外輪廓一樣的柱體，不影響多棱柱狀管6在多棱柱狀腔中的軸向滑動；如圖4所示，推拉桿7位于低位的時候，通過擺桿10將翻轉體9的內側向下推，兩個翻轉體9分別向兩側翻轉90度卡在多棱柱狀腔的端面上，將多棱柱狀管6在多棱柱狀腔中位置鎖定，從而將鉆桿2鎖定在多棱柱狀管6上。

使用時，使鉆頭1向下、取骨管4向上將鉆桿2安裝在的多棱柱狀管6上，通過手柄3旋轉鉆頭1在骨頭上切開環狀槽，并持續環切，直到環狀槽的深度達到1-1.5厘米的取樣要求；然后取下鉆桿2，翻轉后使取骨管4向下、鉆頭1向上將鉆桿2安裝在的多棱柱狀管6上，并將壓板8下壓，使推拉桿7位于低位，將鉆桿2鎖定在多棱柱狀管6上，把取骨管4伸進環狀槽的底部，由于倒刺5具有一定的彈性，倒刺5的頂端抵靠在樣本柱體的根部，增加取骨管4與樣本柱體的摩擦力，此時拔出鉆桿2即可將樣本拔斷并取出。也可以通過旋轉取骨管4利用倒刺5在樣本的根部切出根部環槽，然后再拔出鉆桿2。
