本發明涉及醫療器械技術領域，特別涉及一種胸腔引流置入裝置。

背景技術：

傳統胸腔閉式引流管置入方法是消毒、鋪巾、局麻生效后先沿肋間隙切開皮膚約2cm，用血管鉗鈍性分離皮下及肌肉后用血管鉗引導置入引流管，需要經過專業外科訓練的醫護人員才能完成操作，且操作時間較長，對患者的損傷較重，容易造成患者皮下氣腫及皮下軟組織假道；而且，術后因患者組織與引流管間隙過大，導致術后縫合固定仍密閉性不好，同時，置入的引流管進入胸腔長度不可靠需，需要多次復查并調整引流管，從而直接影響治療效果，增加患者平均住院日，并增加患者病程及經濟負擔。

技術實現要素：

為了解決現有技術的問題，本發明實施例提供了一種胸腔引流置入裝置。所述技術方案如下：

本發明實施例提供了一種胸腔引流置入裝置，包括：外管、活塞管、探針以及密封件；

外管套裝在活塞管上，活塞管的兩端均位于外管的外部，密封件位于外管和活塞管之間；

活塞管套裝在探針上，探針的兩端均位于所活塞管的外部，探針的下端與活塞管的下端均為曲面，且探針下端的曲面與活塞管下端的曲面銜接在一起。

另外，本發明實施例提供的一種胸腔引流置入裝置還具有如下附加技術特征。

可選地，密封件固定在外管內壁上。

可選地，密封件包括至少兩塊橡膠密封片。

可選地，探針的下端的曲面與活塞管的下端的曲面均為錐形曲面。

可選地，活塞管的上端設有阻擋部，活塞管的阻擋部用于限制活塞管伸入外管的位置。

可選地，探針的上端設有阻擋部，探針的阻擋部限制用于探針伸入活塞管的位置。

可選地，外管的上端設有至少一個手柄。

可選地，外管的上端設有兩個手柄。

可選地，兩個手柄與外管呈T型設置。

可選地，外管的外壁設有刻度。

本發明實施例提供的技術方案帶來的有益效果是：

本發明實施例中，通過將本裝置輕柔、旋轉擴張進入胸腔，損傷非常??；密封件位于外管和活塞管之間，用于防止本裝置置入胸腔拔除活塞管后，胸腔內的氣體或體液從外管溢出，本裝置組織密封性好，減少皮下氣腫及軟組織的損傷，減少假道形成；本裝置由于操作簡單，可按流程迅速一次完成，相對其它引流技術節約了時間，操作快捷，也提高了置管效率，內、外科醫師均易于掌握，適用于臨床推廣。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明實施例提供的一種胸腔引流置入裝置結構示意圖；

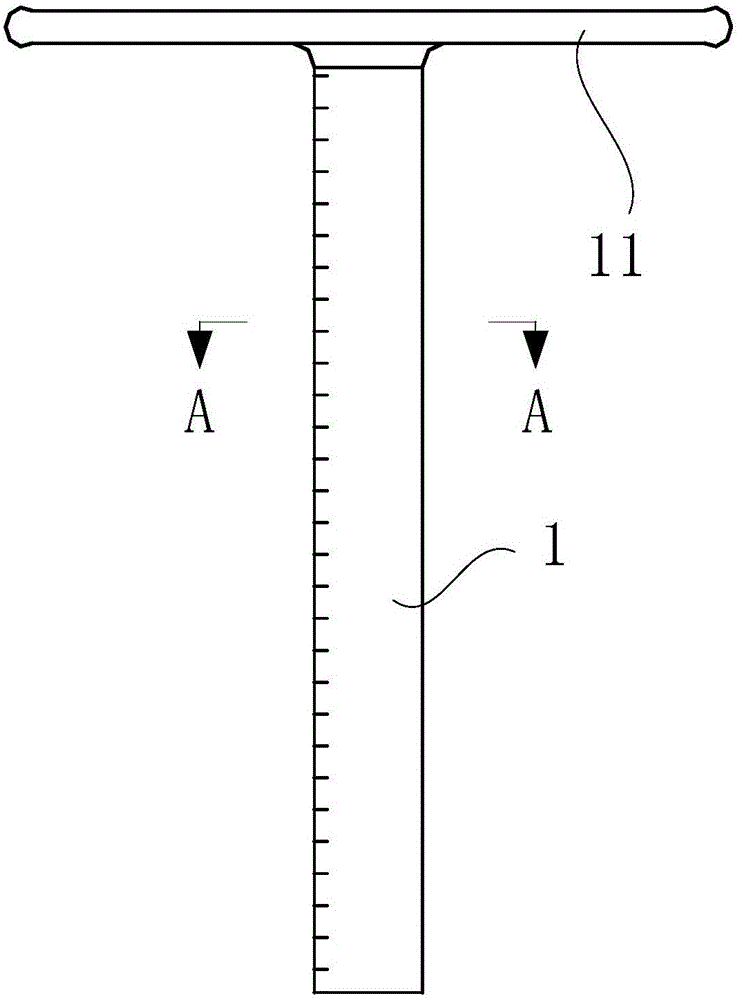

圖2是本發明實施例提供的一種外管的結構示意圖；

圖3是圖2中A-A的剖面圖；

圖4是本發明實施例提供的一種活塞管的結構示意圖；

圖5是本發明實施例提供的一種探針的結構示意圖。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚，下面將結合附圖對本發明實施方式作進一步地詳細描述。

本發明實施例提供了一種胸腔引流置入裝置，下面將結合具體實施方式，對圖1至圖5所示的結構進行詳細的說明，內容可以如下：

一種胸腔引流置入裝置，參見圖1至圖5，包括：外管1、活塞管2、探針3以及密封件4；

外管1套裝在活塞管2上，活塞管2的兩端均位于外管1的外部，密封件4位于外管1和活塞管2之間；

活塞管2套裝在探針3上，探針3的兩端均位于所活塞管2的外部，探針3的下端與活塞管2的下端均為曲面，且探針3下端的曲面與活塞管2下端的曲面銜接在一起。

其中，活塞管2的外徑應略小于或等于外管1的內徑，便于活塞管2伸入外管1中，探針3的直徑應等于活塞管2的內徑，便于探針3和活塞管2之間的密封。

在本發明實施例中，密封件4位于外管1和活塞管2之間，用于防止本裝置置入胸腔拔除活塞管后，胸腔內的氣體或體液從外管1溢出。探針3的下端與活塞管2的下端均為曲面，便于將本裝置置入患者的胸腔，且降低對患者的損傷。

另外，本發明實施例提供的一種胸腔引流置入裝置還具有如下附加技術特征。

可選地，外管1的上端設有至少一個手柄11。

本實施例中，在外管1的上端設置至少一個手柄11，便于醫護人員對本裝置進行操作，例如在本裝置置入患者胸腔后，對外管1進行旋轉等。

參見圖2，可選地，外管1的上端設有兩個手柄11。這樣，便于醫護人員進行操作，操作簡單。

參見圖2，具體地，兩個手柄11與外管1呈T型設置。

可選地，參見圖3，密封件4固定在外管1內壁。這樣，提供了密封件4的固定位置，防止密封件4脫落等。

可選地，密封件4包括至少兩塊橡膠密封片。

參見圖3，具體地，密封件4包括兩塊橡膠密封片，兩塊橡膠密封片均可以固定在外管1的內壁上。

可選地，外管1的外壁設有刻度。這樣，便于醫護人員觀察外管1置入胸腔的深度和探針3的下端置入的位置。

可選地，探針3的下端的曲面與活塞管2的下端的曲面均為錐形曲面。這樣，便于將本裝置置入患者的胸腔，

參見圖4，可選地，活塞管2的上端設有阻擋21，活塞管2的阻擋部21用于限制活塞管2伸入外管1的位置。這樣，當活塞管2與外管1裝配時，可將活塞管2直接伸入外管1內，直至活塞管2的阻擋部21與外管1相抵。

參見圖5，可選地，探針3的上端設有阻擋部31，探針3的阻擋部31限制用于探針3伸入活塞管2的位置。這樣，當活塞管2與探針3裝配時，可將探針3直接伸入活塞管2內，直至探針3的阻擋部31與活塞管2相抵。

在本發明實施例中，當探針3的上端設有阻擋部31和活塞管2的上端設有阻擋部21時，可以便于探針3下端的曲面與活塞管2下端的曲面銜接在一起。

本發明實施例提供的胸腔引流置入裝置的使用方法及注意事項如下：

1、操作前，先運用X線胸片、胸部B超或CT掃描等技術手段進行輔助檢查定位，確定胸內引流物相對集中、無胸膜腔粘連的部位進行引流。若無法定位，一般采用鎖骨中線第2、3肋間做氣胸引流，腋中線或腋后線第7、8肋間做胸腔積液引流。

2、常規消毒、鋪無菌巾后在定位點沿下位肋骨上緣，局部浸潤麻醉胸壁各層。持皮膚切開刀片于局麻處作長L切口(計算公式為：L＝Dπ/2注：L＝切口長度、D＝外管1外徑、π＝3.14)，切開皮膚，達皮下淺層，不切開皮下脂肪層及肌層。

3、具體的操作：持本裝置緩慢旋轉置入，由于本裝置下端為錐形曲面，不會傷及肺臟；感突破感后，抽出探針3，可見氣體或體液引出；若氣體或體液引出不明顯，可將注射器連通活塞管2，并使用注射器通過活塞管2抽出氣體或體液，至剛好無氣體和體液引出，記下外管1上的刻度，此即為患者穿刺部位胸壁厚度。還納探針3，再將本裝置前進1cm后，術者左手固定本裝置后，連同探針3一并抽出活塞管2，因外科1上有防返流裝置密封件4，不會因為抽出活塞管2而引起氣胸加重或胸水流出污染術野。

4、置入事先應準備好的胸腔導管。(置入深度＝所需置入胸腔深度+裝置刻度－1)，接胸腔閉式引流瓶，確認有大量氣體或體液引出及水柱波動良好，拔出本裝置。

5、常規固定管道于皮膚，無菌敷料包扎固定，結束操作，觀察病人癥狀及引流情況，經常擠壓引流管，保持其通暢。

采用本發明實施例中的胸腔引流置入裝置時，僅切開皮膚組織，采用本裝置輕柔、旋轉擴張進入胸腔，損傷非常??；密封件4位于外管1和活塞管2之間，用于防止本裝置置入胸腔拔除活塞管后，胸腔內的氣體或體液從外管1溢出，本裝置組織密封性好，減少皮下氣腫及軟組織的損傷，減少假道形成。本裝置由于操作簡單，可按流程迅速一次完成，相對其它引流技術節約了時間，操作快捷，也提高了置管效率，內、外科醫師均易于掌握，適用于臨床推廣。

還需要說明的是，術語“包括”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的商品或者系統不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種商品或者系統所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的商品或者系統中還存在另外的相同要素。

以上所述僅為本發明的較佳實施例，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
