本發明涉及醫療器械技術領域，尤其涉及一種基于近紅外相干斷層成像技術的血管導航系統及方法。

背景技術：

靜脈留置針又稱靜脈套管針。核心的組成部件包括可以留置在血管內的柔軟的導管(或叫套管)，以及不銹鋼的穿刺引導針芯(鋼針)。使用時將導管和鋼針一起穿刺入血管內，當導管全部進入血管后，回撤出針芯，僅將柔軟的導管留置在血管內從而進行輸液治療。穿刺引導針芯位置的正確把握，尤其是穿刺針前端的位置的把握對穿刺成功率有著直接影響。

具體使用方式如下：

(1)導管內套一根穿刺引導針芯，他們的前端是尖銳的，針芯本身也可以是空心的金屬管；

(2)將導管和穿刺針芯一同刺入機體血管組織；

(3)當針尖到達預定的深度后將針芯抽出來，把導管留在機體內。

這樣，便建立了該血管與外界的通道，其關鍵在于將穿刺針?biāo)椭翙C(jī)體血管組織中，確保位置準確。

隨著科學技術的飛速發展和人們生活水平的逐步提高，肥胖人群的比例也越來越高，且肥胖人群及嬰幼兒相對其他正常體重等人群的患病比例更高。在靜脈穿刺時，護士對該群體患者的血管不易評估，存在一定的困難，同時患者在需要輸液或抽血時也會比較痛苦。該群體在血管穿刺時，由于多次穿刺或者穿刺不當所導致口角，甚至導致醫療糾紛時常發生。但目前的穿刺針深度的控制并無輔助設備來保證，多依賴護士自身的經驗，無法確保穿刺深度精確可控，扎針容易造成病患痛苦。

技術實現要素：

鑒于現有技術存在的不足，本發明提供了一種穿刺深度精確可控、減輕病患痛苦的基于近紅外相干斷層成像技術的血管導航系統及方法。

為了實現上述的目的，本發明采用了如下的技術方案：

一種基于近紅外相干斷層成像技術的血管導航系統，包括依次相連的近紅外光源、光纖干涉模塊、光譜解調裝置、數據采集裝置、顯示模塊以及分別連接所述光纖干涉模塊的參考臂和樣品臂；所述光纖干涉模塊用于將近紅外光源發出的光分成兩路分別傳輸至所述參考臂和所述樣品臂，所述參考臂將接收到的光信號反射形成參考光信號，所述樣品臂將接收到的光信號投射到人體并收集人體的反射光信號形成樣品光信號，所述參考光信號與所述樣品光信號傳輸至所述光纖干涉模塊后形成干涉光譜信號，依次經所述光譜解調裝置解調、數據采集裝置采集后由所述顯示模塊顯示。

作為其中一種實施方式，所述樣品臂包括中空的穿刺針和所述穿刺針內的光纖成像探頭。

作為其中一種實施方式，所述光纖成像探頭距所述穿刺針末端0.5～3mm。

作為其中一種實施方式，所述穿刺針與所述光纖成像探頭末端朝向同一側傾斜。

作為其中一種實施方式，所述參考臂包括光路上依次設置的準直鏡、匯聚透鏡和反射鏡。

作為其中一種實施方式，所述光譜解調裝置包括若干透鏡和CCD。

作為其中一種實施方式，所述光纖干涉模塊內的光耦合器的分光比為70:30、60：40或80:20。

本發明的另一目的在于提供一種使用以上任一種基于近紅外相干斷層成像技術的血管導航系統的血管導航方法，包括：

插入穿刺針和光纖成像探頭，并實時觀察所述顯示模塊的圖像；

根據所述顯示模塊的圖像中干涉信號的光強變化情況判斷所述穿刺針的穿刺位置，當干涉信號出現大幅度衰減時拔出光纖成像探頭。

本發明通過采用近紅外光源作為成像光源，通過對處理后的干涉光譜信號進行可視化分析，可實時得知穿刺針在血管的位置情況，避免出現血管扎穿的現象，減輕了病患痛苦。

附圖說明

圖1為本發明實施例的血管導航系統的結構示意圖。

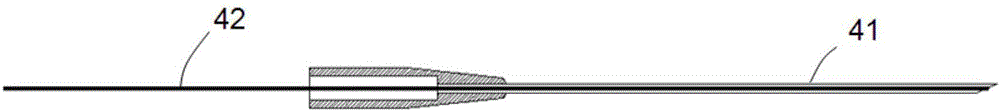

圖2為本發明實施例的穿刺針與光纖成像探頭的配合的結構示意圖。

圖3為圖2的局部剖視圖。

圖4為本發明實施例的留置針的結構示意圖。

圖5a為本發明實施例的穿刺針在體外的狀態示意圖。

圖5b為本發明實施例的穿刺針在皮膚表層的狀態示意圖。

圖5c為本發明實施例的穿刺針在血管腔道內的狀態示意圖。

圖6為本發明實施例的穿刺針在不同位置時顯示出的干涉光譜信號示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

參閱圖1，本發明的血管導航系統基于近紅外相干斷層成像技術，包括依次相連的近紅外光源1、光纖干涉模塊2、光譜解調裝置5、數據采集裝置6、顯示模塊7以及分別連接光纖干涉模塊2的參考臂3和樣品臂4；光纖干涉模塊2用于將近紅外光源1發出的光分成兩路分別傳輸至參考臂3和樣品臂4，參考臂3將接收到的光信號反射形成參考光信號，樣品臂4將接收到的光信號投射到人體并收集人體的反射光信號形成樣品光信號，參考光信號與樣品光信號傳輸至光纖干涉模塊2后形成干涉光譜信號，依次經光譜解調裝置5解調、數據采集裝置6采集后由顯示模塊7顯示。

近紅外光源1發出的光經光纖干涉模塊2分成兩路，一路經樣品臂4中的光纖成像探頭投射并聚焦到人體組織上，并由光學成像探頭收集組織的反射光信號得到樣品光信號；另一路進入?yún)⒖急?經其內的反射鏡反射后得到參考光信號。

參閱圖2和圖3，樣品臂4包括中空的穿刺針41和穿刺針41內的光纖成像探頭42。穿刺針41為空心金屬管，光纖成像探頭42插入空心金屬管內部，光纖成像探頭42和穿刺針41配合方式和相對位置確定后，利用醫用膠進行粘接，保證光纖成像探頭隨空心金屬管一起穿刺進行組織，且在穿刺完畢后退出。

該血管導航系統基于光學相干斷層成像原理，整個系統主要是由光學相干斷層成像系統、光纖成像探頭42和留置針三個部分組成，其中，光學相干斷層成像系統包括近紅外光源1、光纖干涉模塊2、參考臂3、光譜解調裝置5、數據采集裝置6和顯示模塊7；如圖4所示，留置針的結構主要包括外層的留置軟管11、內層的穿刺針41、起保護穿刺針作用的針帽12、便于把持的持針柄13和連通穿刺針41的延長管14等，延長管14與留置軟管11連通，便于輸液，光纖成像探頭42與穿刺針41的配合方式和相對位置固定后，將二者在靠近持針柄一端固定，光纖成像探頭42即可隨留置針的穿刺針41一起進入組織，與皮膚表皮、血管壁及血液接觸。光學相干斷層成像系統采用近紅外激光作為光源，采用光譜解調裝置收集干涉光譜信號，得到組織的斷層圖像信息。當穿刺針41到達指定位置后，血管導航過程完成，抽出穿刺針41與光纖成像探頭42，留置軟管11即可精確保留在組織的血管內以便進行后續的輸液等操作。

由于相干斷層成像系統和光纖成像探頭相結合，可探測到組織的干涉信號，其中，皮膚和血管壁的干涉信號強，血液的干涉信號較弱，可根據實際信號的強弱區別探頭所探測到的組織類型。光纖成像探頭隨穿刺針一起依次經皮膚表面進入人體，經過皮膚表層、血管壁等組織，然后進入血管內。結合圖5a-5c及圖6，穿刺針41前端及光纖成像探頭前端在皮膚表層和血管壁中時，有較強的干涉信號，并且可通過OCT圖像評估血管壁的深度信息；探頭隨穿刺針進入血管中血液時，血液中的血紅蛋白對近紅外光的吸收效應強，對光束散射大，使得干涉信號衰減很大，OCT圖像的信號較弱，與穿刺針在血管壁中差異明顯；當穿刺針刺穿血管后，又可得到組織較強的干涉信號。據此，通過光學相干斷層成像系統將光學信號轉化電信號，再經過數據處理，然后顯示在顯示屏上。通過圖像分析評估探頭接觸的不同組織類別，這樣就可以實時監測留置針穿刺過程中所處的位置。實現基于光學相干斷層成像系統的血管導航，解決了穿刺針的位置監測和扎針難的問題。

穿刺時，將光纖成像探頭與留置針的穿刺針結合并固定，光纖成像探頭42距穿刺針41末端0.5～3mm，優選為1mm，且穿刺針41與光纖成像探頭42末端朝向同一側傾斜(如圖3)，以使光纖成像探頭的出光方向與穿刺針的針尖錐度面朝向一致，且光纖成像探頭42末端至少有一部分伸出穿刺針41，保證光纖成像探頭隨穿刺針進入組織時能夠?qū)⒐馐劢沟浇M織中而不被遮擋。

光纖成像探頭42的傳光部件由普通單模光纖和自聚焦光纖組成，自聚焦光纖的出光端面研磨成一定的角度，使得出射光束的方向與光纖軸向夾角為80度。傳光光纖外面有彈簧線圈和聚酰亞胺透明套管對其進行保護，防止光纖的折斷，及與組織的直接接觸，同時對出光端面進行保護。光纖成像探頭的另一端為SC/APC接頭，便于與系統樣品臂中的光輸出部件連接，將光束傳輸并聚焦之樣品組織。光纖成像探頭的直徑可根據穿刺針內徑的尺寸進行調整，其直徑范圍可在0.125mm-0.86mm之間進行調整，保證與穿刺針的配合。光纖成像探頭的長度范圍為200mm-250mm，可根據實際使用條件進行調整。

參考臂3包括光路上依次設置的準直鏡31、匯聚透鏡32和反射鏡33，光譜解調裝置5包括擴束透鏡、光柵、會聚透鏡和線陣CCD(Charge-coupled Device，電荷耦合元件)，光柵是利用多縫衍射原理使光發生色散的光學元件，經過光柵后形成條紋的特點是：明條紋很亮很窄，相鄰明紋間的暗區很寬，衍射圖樣十分清晰。干涉光譜經過光柵后發生色散，不同波長的光束得到分離，由線陣CCD接收色散后的信號，處理得到斷層圖像信息，再由數據采集裝置6將光信號轉化為電信號后進行后續處理，最后將斷層圖像顯示在電腦顯示屏中，實時反映光纖成像探頭和穿刺針在穿刺過程中的位置情況。

這里優選光纖干涉模塊2內的光耦合器的分光比為70:30，近紅外光源發出的光首先經70：30的分束器分成兩路光，其中一路70％的光束經樣品臂中的光纖成像探頭，投射并聚焦到組織上，并由光纖成像探頭收集組織后向反射光信號得到樣品光信號；其余30％的光進入?yún)⒖急酆蠼?jīng)反射鏡返回得到參考光信號。樣品臂和參考臂返回的光束經耦合器發生干涉，得到包含樣品組織結構信息的干涉光譜信號，并由光譜解調裝置探測干涉光譜信號，經過AD采集卡轉換為數字信號進行后續數據處理。

在其他實施方式中，光耦合器的分光比可以根據需要進行選擇，如60:40或80:20。

具體在使用上述血管導航系統進行血管導航時，首先插入穿刺針41和光纖成像探頭42，并實時觀察顯示模塊7的圖像；然后根據顯示模塊7的圖像中干涉信號的光強變化情況判斷穿刺針41的穿刺位置，當干涉信號出現大幅度衰減時拔出光纖成像探頭42。

如圖5a為本發明實施例的穿刺針在體外的狀態示意圖；圖5b為本發明實施例的穿刺針在皮膚表層的狀態示意圖；圖5c為本發明實施例的穿刺針在血管腔道內的狀態示意圖。

當光纖成像探頭42與不同組織接觸時，采集的干涉信號強度不同，具體判斷過程如下：

(1)如圖5a，當穿刺針41在人體外時，光纖成像探頭在皮膚表層可以探測到皮膚表層、真皮層的干涉信號，信號強度強。

(2)如圖5b，當穿刺針41進入血管前的過程，光纖成像探頭可探測到血管壁組織信息，根據干涉信號和斷層圖像可以得到血管壁的厚度信息。血管壁的干涉信號，與皮膚表層相比，變化不大，干涉信號較強。

(3)如圖5c，當穿刺針進入血管內部，光纖成像探頭隨穿刺針進入血液中，光纖成像探頭被血液包圍，干涉信號大幅度衰減，主要是血管的血紅蛋白對近紅外光吸收效應強，大部分紅光被血紅蛋白吸收了，且將信號散射，此時光纖成像探頭探測到的光強降低至某一水平。

(4)如果穿刺針繼續往前扎，從穿刺針與血管內壁至穿刺針扎穿血管時，光纖成像探頭檢測的光強強度會升高，并且出現較強的干涉信號，信號的特征為干涉信號立即升高，然后緩慢下降。

據此，穿刺針攜帶光纖成像探頭進行穿刺的過程中，可以根據不同組織及血紅蛋白對紅光的吸收狀態對干涉信號強弱的影響來評估穿刺針的位置和穿刺狀態。光學相干斷層成像系統可獲取血管內部、血管外部、表皮層的干涉信號，且具有不同的特征。因此，可根據不同干涉信號，判斷組織類別，進而評估穿刺針在穿刺過程中所處的位置，判斷是否穿刺成功，避免扎穿血管。近紅外被血紅蛋白散射的效果明顯，可以作為扎針導航方法，通過近紅外光學相干斷層成像技術原理確定穿刺針在血管穿刺中的位置。

以上所述僅是本申請的具體實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本申請?jiān)淼那疤嵯拢€可以做出若干改進和潤飾，這些改進和潤飾也應視為本申請的保護范圍。
