本發明涉及醫療器械技術領域，特別涉及一種防回流的一次性引流袋。

背景技術：

引流袋在醫療上既可用于諸如胸腔和腹腔的手術患者的術后引流，也可用于長期臥床并且難以自理的患者乃至家庭特殊護理者等的引流。前者即對胸腹腔術后患者使用則表現為名符其實的引流袋，后者即對長期臥床患者乃至家庭護理患者使用主要針對膀胱導尿，因此在醫療上習慣稱為導尿袋。

現有的引流袋，其主體結構由一片聚乙烯軟塑料片對折后邊緣熱壓密封，并且上側邊緣壓封直接高頻熱合引流導管，下側邊緣裝排液口，排液口通過密封蓋封堵，排液時取下密封蓋排液后再蓋住。此結構的引流袋，在使用過程中，當儲液袋內的液體液體快充滿時，液體容易發生倒流，而影響使用者的健康。另外，引流袋的引流管連接方式過于簡單，容易滑脫或者發生泄漏，從而進一步影響使用者的使用安全。

技術實現要素：

本發明針對上述問題提出了一種防回流的一次性引流袋，能夠有效防止液體導流，同時改進了引流管的連接結構，連接方便快捷，操作簡單，不會滑脫或泄漏，從多方面保護了使用者的健康安全。

具體的技術方案如下：

一種防回流的一次性引流袋，包括引流管接頭機構、引流管、止流夾、掛管、掛帶、防逆流片、儲液袋和排液裝置；

所述儲液袋上設有進液口和出液口，引流管穿過進液口固定在儲液袋頂部，止流夾固定在引流管上，引流管接頭機構固定在引流管外端，排液裝置穿過出 液口固定在儲液袋底部，所述掛管、掛帶均可拆卸的固定在儲液袋的頂部；

所述防逆流片包括第一逆流片層和第二逆流片層，第一逆流片層固定在第二逆流片層上方，第一逆流片層和第二逆流片層均為圓錐體結構的乳膠材質的薄片，第一逆流片層截面所呈的夾角a小于第二逆流片層截面所呈的夾角b，第一逆流片層的邊緣處設有若干圓弧結構的第一液體通道，第一液體通道截面所呈圓弧結構的圓心角c為50°，第二逆流片層的中心處設有第二液體通道，第二逆流片層邊緣處均固定在儲液袋上，第一逆流片層固定在第二逆流片層上；

所述引流管接頭機構包括接頭主體、兩個接引管和兩個鎖緊螺母，所述接頭主體為圓柱體結構，接頭主體兩端分別設有一個卡接固定腔，卡接固定腔壁上軸向設有四個緩沖通道，四個緩沖通道將卡接固定腔壁均為的分為四個部分，卡接固定腔壁的頂部向外突出的設有第一卡接凸起、底部向內凹陷的設有第一卡接凹槽，接頭主體外部設有外螺紋，所述接引管包括接引內管和接引外管，接引內管與接引外管間隙配合，接引內管和接引外管均為中空的圓柱體結構，接引外管的底部向外突出的設有四個第二卡接凸起，第二卡接凸起的寬度L1小于緩沖通道的寬度L2，第二卡接凸起與第一卡接凹槽相配合，接引外管與卡接固定腔間隙配合，接引外管上設有第二卡接凹槽，第二卡接凹槽與第一卡接凸起相配合，所述鎖緊螺母為中空的圓柱體結構，鎖緊螺母內設有鎖緊通道，鎖緊通道內壁設有內螺紋；

兩個接引管分別插入式的固定在卡接固定腔內，并分別通過鎖緊螺母鎖緊固定。

上述一種防回流的一次性引流袋，其中，所述鎖緊通道頂部的內徑d1小于底部的內徑d2。

上述一種防回流的一次性引流袋，其中，所述排液裝置包括排液管和插銷， 排液管為十字形結構，排液管上設有排液通道和鎖定通道，插銷可插拔的固定在鎖定通道內。

本發明的有益效果為：

本發明防逆流片包括第一逆流片層和第二逆流片層，兩者獨特的結構設置，當液體從引流管進入儲液袋內時，第一逆流片層受到壓力，第一液體通道張開，液體經過第二逆流片層進入儲液袋內，當液體反向倒灌時，第一液體通道因?yàn)槲词軌憾幱陂]合狀態，液體儲存在第一逆流片層和第二逆流片層之間形成的空間中，不會倒流，保證了使用者的使用安全和健康。

本發明采用了獨特的引流管接頭機構，使用時，只需要通過接引內管和接引外管的相互配合，將引流管或外界管固定在接引管上，使接引管的四個第二卡接凸起與緩沖通道相對應，將接引管插入卡接固定腔底部，旋轉接引管使第二卡接凸起卡入第一卡接凹槽中，再旋轉鎖緊螺母，使鎖緊螺母頂部緩慢向下移動直至實現鎖緊，此時，第一卡接凸起卡入式的固定在第二卡接凹槽中，，連接方便快捷，操作簡單，不會滑脫或泄漏。

綜上所述，本發明能夠有效防止液體導流，同時改進了引流管的連接結構，連接方便快捷，操作簡單，不會滑脫或泄漏，從多方面保護了使用者的健康安全。

附圖說明

圖1為本發明結構圖。

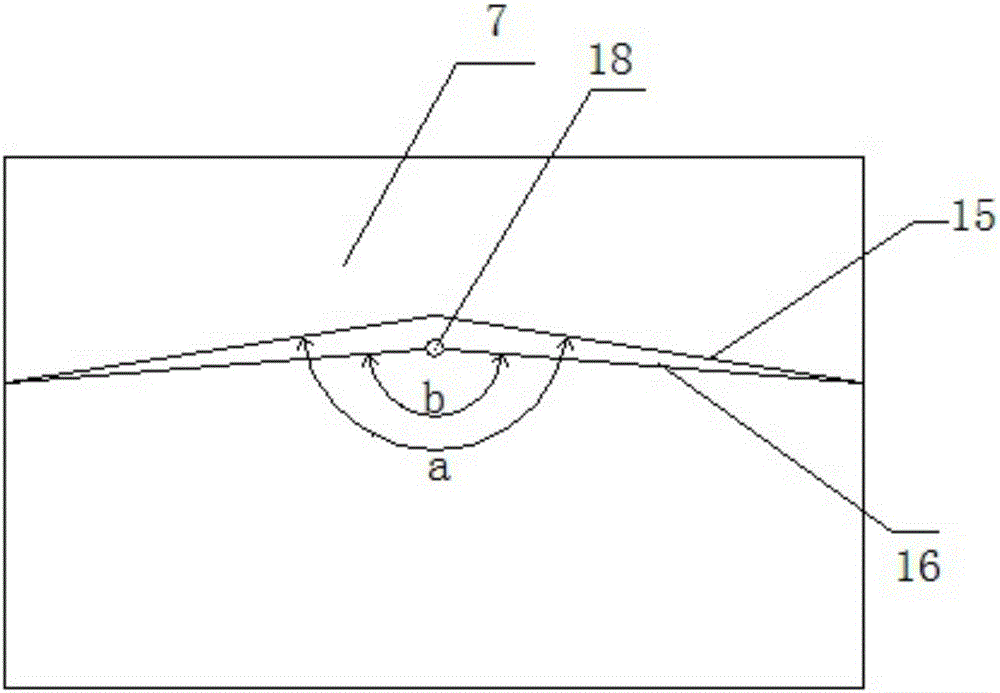

圖2為本發明逆流片剖視圖。

圖3為本發明逆流片側視圖。

圖4為本發明引流管接頭機構剖視圖。

圖5為本發明接頭主體俯視圖。

圖6為本發明接引管俯視圖。

圖7為本發明鎖緊螺母剖視圖。

圖8為本發明排液裝置剖視圖。

具體實施方式

為使本發明的技術方案更加清晰明確，下面結合附圖對本發明進行進一步描述，任何對本發明技術方案的技術特征進行等價替換和常規推理得出的方案均落入本發明保護范圍。

附圖標記

引流管接頭機構1、引流管2、止流夾3、掛管4、掛帶5、防逆流片6、儲液袋7、排液裝置8、排液管9、插銷10、排液通道11、鎖定通道12、進液口13、出液口14、第一逆流片層15、第二逆流片層16、第一液體通道17、第二液體通道18、接頭主體19、接引管20、鎖緊螺母21、卡接固定腔22、緩沖通道23、第一卡接凸起24、第一卡接凹槽25、接引內管26、接引外管27、第二卡接凸起28、第二卡接凹槽29、鎖緊通道30。

如圖所示一種防回流的一次性引流袋，包括引流管接頭機構1、引流管2、止流夾3、掛管4、掛帶5、防逆流片6、儲液袋7和排液裝置8，所述排液裝置包括排液管9和插銷10，排液管為十字形結構，排液管上設有排液通道11和鎖定通道12，插銷可插拔的固定在鎖定通道內；

所述儲液袋上設有進液口13和出液口14，引流管穿過進液口固定在儲液袋頂部，止流夾固定在引流管上，引流管接頭機構固定在引流管外端，排液裝置穿過出液口固定在儲液袋底部，所述掛管、掛帶均可拆卸的固定在儲液袋的頂部；

所述防逆流片包括第一逆流片層15和第二逆流片層16，第一逆流片層固定 在第二逆流片層上方，第一逆流片層和第二逆流片層均為圓錐體結構的乳膠材質的薄片，第一逆流片層截面所呈的夾角a小于第二逆流片層截面所呈的夾角b，第一逆流片層的邊緣處設有若干圓弧結構的第一液體通道17，第一液體通道截面所呈圓弧結構的圓心角c為50°，第二逆流片層的中心處設有第二液體通道18，第二逆流片層邊緣處均固定在儲液袋上，第一逆流片層固定在第二逆流片層上；

所述引流管接頭機構包括接頭主體19、兩個接引管20和兩個鎖緊螺母21，所述接頭主體為圓柱體結構，接頭主體兩端分別設有一個卡接固定腔22，卡接固定腔壁上軸向設有四個緩沖通道23，四個緩沖通道將卡接固定腔壁均為的分為四個部分，卡接固定腔壁的頂部向外突出的設有第一卡接凸起24、底部向內凹陷的設有第一卡接凹槽25，接頭主體外部設有外螺紋，所述接引管包括接引內管26和接引外管27，接引內管與接引外管間隙配合，接引內管和接引外管均為中空的圓柱體結構，接引外管的底部向外突出的設有四個第二卡接凸起28，第二卡接凸起的寬度L1小于緩沖通道的寬度L2，第二卡接凸起與第一卡接凹槽相配合，接引外管與卡接固定腔間隙配合，接引外管上設有第二卡接凹槽29，第二卡接凹槽與第一卡接凸起相配合，所述鎖緊螺母為中空的圓柱體結構，鎖緊螺母內設有鎖緊通道30，鎖緊通道內壁設有內螺紋，所述鎖緊通道頂部的內徑d1小于底部的內徑d2；

兩個接引管分別插入式的固定在卡接固定腔內，并分別通過鎖緊螺母鎖緊固定。

本發明防逆流片包括第一逆流片層和第二逆流片層，兩者獨特的結構設置，當液體從引流管進入儲液袋內時，第一逆流片層受到壓力，第一液體通道張開，液體經過第二逆流片層進入儲液袋內，當液體反向倒灌時，第一液體通道因?yàn)?未受壓而處于閉合狀態，液體儲存在第一逆流片層和第二逆流片層之間形成的空間中，不會倒流，保證了使用者的使用安全和健康。

本發明采用了獨特的引流管接頭機構，使用時，只需要通過接引內管和接引外管的相互配合，將引流管或外界管固定在接引管上，使接引管的四個第二卡接凸起與緩沖通道相對應，將接引管插入卡接固定腔底部，旋轉接引管使第二卡接凸起卡入第一卡接凹槽中，再旋轉鎖緊螺母，使鎖緊螺母頂部緩慢向下移動直至實現鎖緊，此時，第一卡接凸起卡入式的固定在第二卡接凹槽中，，連接方便快捷，操作簡單，不會滑脫或泄漏。

綜上所述，本發明能夠有效防止液體導流，同時改進了引流管的連接結構，連接方便快捷，操作簡單，不會滑脫或泄漏，從多方面保護了使用者的健康安全。
