本發明涉及一種便于攜帶的吊籃擔架，屬于吊籃擔架領域。

背景技術：

吊籃擔架是一種主要用于崎嶇的山區﹑空中、海上救援的必要設備，由于其使用場景的特殊性，因此需要其具有可漂浮、結構穩定堅固、耐磨、方便攜帶的特點，并且能通過吊帶與飛機上的懸鉤連接，目前已有的吊籃擔架，多為固定結構，不便攜帶，或且需要配備另外的氣囊才能實現可漂浮功能，整個擔架的體積因附加的氣囊增大，使用時造成不便。

技術實現要素：

本發明所要解決的技術問題是提供一種便于攜帶的吊籃擔架，體積小，可漂浮，收放快捷，且收起后便于攜帶，堅固耐用。

為解決以上技術問題，本發明采用的技術方案是：

一種便于攜帶的吊籃擔架，包括吊籃支架，所述吊籃支架為長方形框架，包括兩個長邊和兩個短邊，所述長邊和短邊的高度不低于40cm，所述短邊一端通過鉸鏈與一個長邊連接，另一端通過鎖緊機構與另一長邊連接，所述吊籃支架的框架內設置有長方形的氣墊，所述氣墊固定在兩個長邊上，所述吊籃支架上下緣超出充氣后的氣墊的上下表面15cm及以上，所述氣墊為雙層結構，內部為氣囊，外部為防磨層，所述氣囊上設置有電動充氣閥、電動放氣閥和電池，所述電池向電動充氣閥和電動放氣閥供電，所述兩個長邊上對稱位置設置有若干吊耳，所述吊耳與吊帶活動連接。

所述氣墊的背面防磨層上貼附有加強筋。

所述加強筋可以為尼龍帶或橡膠帶。

所述吊籃支架上設置有固定帶。

所述長邊上設置有可供抓握的通孔。

述吊籃支架為鋁合金材質。

所述電池包括干電池和太陽能電池。

本發明的有益效果在于：

吊籃支架與氣墊共同構成吊籃擔架，氣墊在作為擔架的承載面的同時也可作為漂浮氣囊，實現了吊籃擔架的可漂浮功能，與需要額外漂浮氣囊的吊籃擔架相比，體積縮小；

電動充氣閥、電動放氣閥和電池實現了氣墊的自動充放氣，使吊籃擔架收起和放開的操作過程簡單快捷；吊籃支架由兩個長邊和短邊構成，短邊一端通過鉸鏈與一個長邊連接，另一端通過鎖緊機構與另一長邊連接，這一結構使短邊在打開鎖緊機構后，可繞鉸鏈轉動后折疊在長邊上，將兩個長邊并攏，再將放氣后的氣墊卷繞在長邊上，即可將整個吊籃擔架收折起來，收起后便于攜帶和收納；

所述吊籃支架上下緣超出充氣后的氣墊的上下表面15cm及以上，且氣墊外部有防磨層，當在山區、野外地面場景下使用時，由于吊籃支架的支撐作用，使氣墊不會與地面直接接觸，防止磨損，在偶爾發生氣墊與地面接觸的情況下，防磨層也可保護氣囊，防止氣囊破損，使本發明堅固耐用。

因此，本發明所提供的一種便于攜帶的吊籃擔架，體積小，可漂浮，收放快捷，收起后便于攜帶，堅固耐用，適合在海上救援、山區、野外等場合的使用。

附圖說明

圖1 為本發明的結構示意圖；

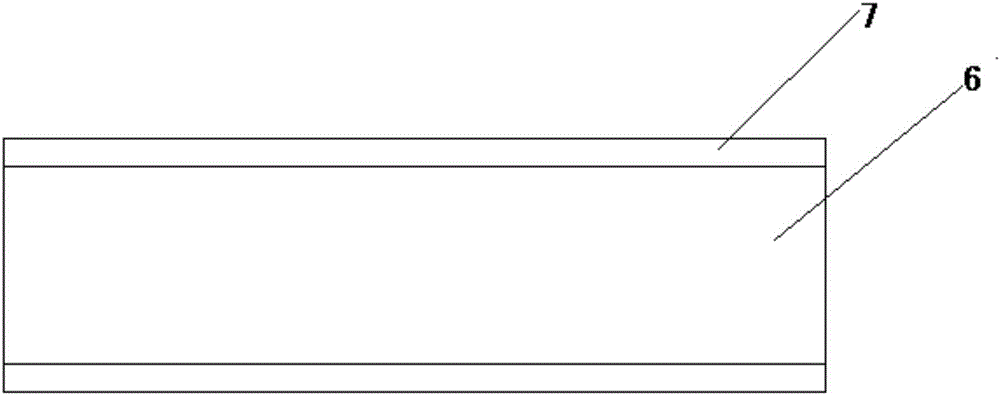

圖2為本發明的氣墊橫截面示意圖。

具體實施方式

下面結合附圖對本發明作進一步描述。以下實施例僅用于更加清楚地說明本發明的技術方案，而不能以此來限制本發明的保護范圍。

如圖1和2所示的一種海上救援吊籃擔架，包括吊籃支架，所述吊籃支架為長方形框架，包括兩個長邊1和兩個短邊2，所述長邊1和短邊2的高度為40cm，所述短邊2一端通過鉸鏈3與一個長邊1連接，另一端通過鎖緊機構4與另一長邊1連接，所述吊籃支架的框架內設置有長方形的氣墊5，所述氣墊5固定在兩個長邊1上，所述吊籃支架上下緣超出充氣后的氣墊5的上下表面15cm，所述氣墊5為雙層結構，內部為氣囊6，外部為防磨層7，所述氣囊6上設置有電動充氣閥、電動放氣閥和電池，所述電池向電動充氣閥和電動放氣閥供電，所述兩個長邊1上對稱位置設置有若干吊耳8，所述吊耳8與吊帶活動連接。

所述氣墊5的背面防磨層7上貼附有加強筋，以提高氣墊5的承載強度，防止因氣墊5形變引起病人在運送過程中的二次傷害。

所述加強筋可以為尼龍帶或橡膠帶。

所述吊籃支架上設置有固定帶，用于固定病人的腰、腿、胸部。

所述長邊1上設置有可供抓握的通孔9，便于救援人員在搬動病人時抓握。

所述吊籃支架為鋁合金材質，使吊籃支架重量小、強度高。

所述電池包括干電池和太陽能電池。

本發明的有益效果在于：

吊籃支架與氣墊5共同構成吊籃擔架，氣墊5在作為擔架的承載面的同時也可作為漂浮氣囊6，實現了吊籃擔架的可漂浮功能，與需要額外漂浮氣囊6的吊籃擔架相比，體積縮小；

電動充氣閥、電動放氣閥和電池實現了氣墊5的自動充放氣，使吊籃擔架收起和放開的操作過程簡單快捷；吊籃支架由兩個長邊1和短邊2構成，短邊2一端通過鉸鏈3與一個長邊1連接，另一端通過鎖緊機構4與另一長邊1連接，這一結構使短邊2在打開鎖緊機構4后，可繞鉸鏈3轉動后折疊在長邊1上，然后放出氣墊5中的氣體，將兩個長邊1并攏，并將氣墊5卷繞在長邊1上，即可將整個吊籃擔架收折起來，從而便于攜帶和收納；

所述吊籃支架上下緣超出充氣后的氣墊5的上下表面15cm，且氣墊5外部有防磨層7，當在山區、野外地面場景下使用時，由于吊籃支架的支撐作用，使氣墊5不會與地面直接接觸，防止磨損，在偶爾發生氣墊5與地面接觸的情況下，防磨層7也可保護氣囊6，防止氣囊6破損，使本發明堅固耐用。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明技術原理的前提下，還可以做出若干改進和變形，這些改進和變形也應視為本發明的保護范圍。
