技術領域

本發明涉及一種醫療器械，尤其涉及一種可移動支架。

背景技術：

現有的支架一般都只有一個功能，在微創傷修復時，支架直接帶燈的，但需要輸液等情況又要另外找位置，并且很多時候需要沖洗設備配合，現在只能一個個單獨找架子，或者將就使用。

技術實現要素：

本發明的目的是：針對現有技術存在的不足，提供一種多功能可移動支架；本發明的第二目的是提供這種支架的使用方法。

為實現本發明之目的，采用以下技術方案予以實現：

一種可移動支架，包括架子本體，所述的架子本體設有四個支腳，四個所述支腳上都裝有輪子b，邊側的兩個支腳之間均設有連桿，中間兩個支腳之間還設有橫桿，橫桿上貫穿連接有主桿；

所述架子本體的上端面上設有相互連接的固定板和弧形板，主桿穿過所述的固定板，主桿的下端連接有三角結構的移動盤，移動盤的三個角上分別設有輪子a，移動盤上裝有儲電器， 儲電器上連接有插座，所述儲電器上方還裝有轉動電機；轉動電機上段在主桿內部設有轉動軸；

所述固定板上端面上連接有控制器，控制器的導線通過主桿內部與所述儲電器相互連接，轉動軸貫穿控制器內部并延伸到控制器上方，控制器上方設有轉動桿，轉動桿包裹在轉動軸的外側，控制器上設有控制開關，轉動桿的上端設有通過導線與所述儲電器相連接的連接頭，

所述連接頭上可連接有照射燈，照射燈上設有與連接頭相互匹配的燈座桿；

兩根連桿和橫桿上安裝有可拆卸的放置板，放置板的中間設有一個放置孔。

作為優選方案，所述主桿的上端在拆卸照射燈后可安裝有旋轉吊瓶座，旋轉吊瓶座為三角形結構，旋轉吊瓶座每個角上均設有吊瓶鉤，旋轉吊瓶座不使用時可插在在所述放置孔內，并靠在所述放置板上。

作為優選方案，所述輪子a為萬向輪。

作為優選方案，所述放置板的兩個角上設有弧形缺口a，弧形缺口a和所述支腳之間相互匹配，放置板的一側面上還設有弧形缺口b, 弧形缺口b與所述轉動桿相互匹配。

作為優選方案，所述放置板表面上還設有固定槽，固定槽內可放置沖洗設備，放置板上端面還設有3個用于固定沖洗設備的固定帶。

作為優選方案，所述支腳上設有2個與所述放置板相互匹配的開口。

為了實現上述第二個發明目的，本發明采用了以下的技術方案：

包括使用步驟：

1）當作輸液架使用，把旋轉吊瓶座裝到主桿上，將2瓶或者3瓶輸液瓶掛在旋轉吊瓶座上，進行輸液時，把手放到弧形板上，當第一瓶輸液完成后，按動控制器上的按紐，轉動電機帶動轉動軸進行轉動，自動將第2瓶的輸液瓶轉到弧形板的上方，弧形板符合人體體態，手在更換輸液瓶的過程中始終不用抬氣，從而達到不會抬起后影響輸液效果的目的；

2）當作照明燈使用，把照射燈裝到主桿上，可以對照射燈進行彎轉，在進行微創手術中，手或者腳放在弧形板上，由于燈的照射，處理傷口的視野更清晰，從而達到更舒適，擁有更明亮視野的目的；

3）當作沖洗裝置使用，把沖洗設備從放置板上取下裝到主桿上，手或者腳放在弧形板上，可以彎轉調節沖洗高度，在觀察視野后發現傷口需要處理時，直接可以更換對傷口進行清洗后，再回到步驟2中進行2次處理，從而達到相互結合操作的目的。

與現有技術相比較，本發明的有益效果是：把三角結構的萬向輪和四個助力推行的固定輪配合使用，推行和拉回都比較方便，轉向靈活；增加多功能結合，在帶有轉動功能情況下，使用更便捷；而且可以放置板20的取出是通過插入式，取出插入換照射燈或旋轉吊瓶座都非常方便；有儲電器10還可以進行其他充電等使用。

附圖說明

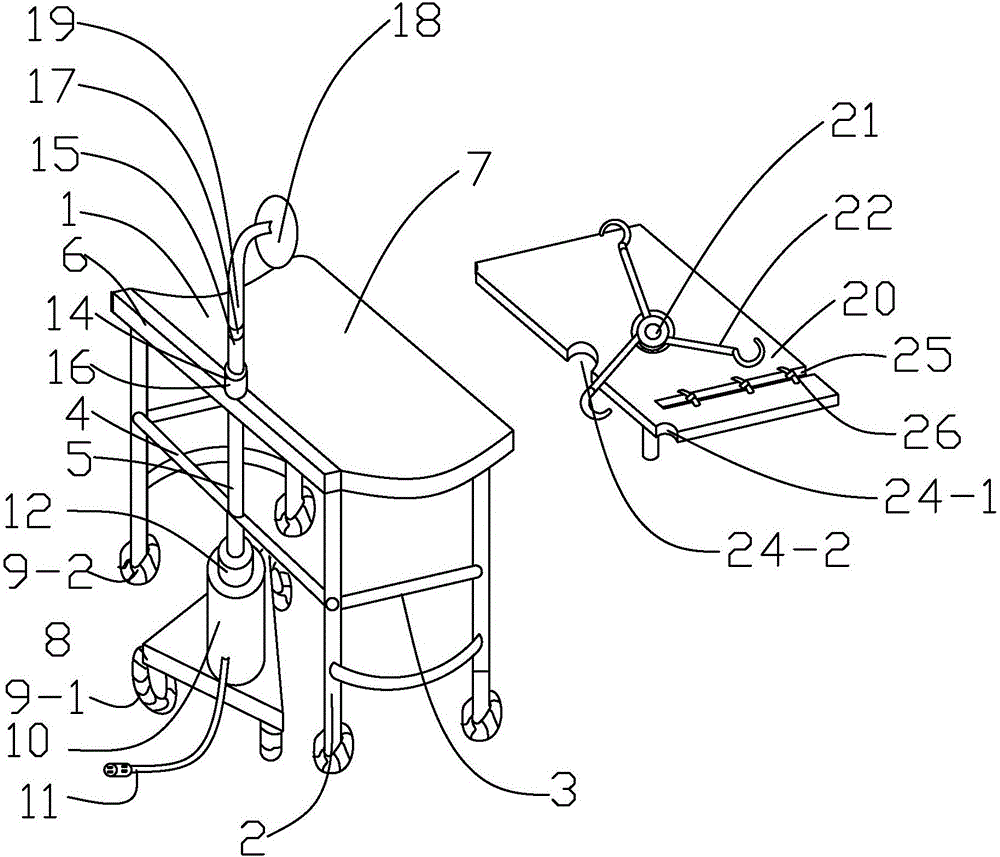

圖1是本發明的結構示意圖；

圖2是本發明換成照射燈18使用的結構示意圖。

具體實施方式

下面根據附圖1-2對本發明的具體實施方式做一個詳細的說明。

實施例1

一種可移動支架，包括架子本體1，所述的架子本體1設有四個支腳2，邊側的兩個支腳2之間均設有連桿3，兩個支腳2之間還設有橫桿4，橫桿4上貫穿連接有主桿5；所述架子本體1的上端面上設有相互連接的固定板6和弧形板7，主桿5穿過所述的固定板6，主桿5的下端連接有三角結構的移動盤8，移動盤8的三個角上分別設有輪子a9-1，移動盤8上裝有儲電器10， 儲電器10上連接有插座11，所述儲電器10上方還裝有轉動電機12；轉動電機12上段在主桿5內設有轉動軸13，4個所述支腳2上均裝有輪子b9-2；所述固定板6上端面上連接有控制器14，控制器14的導線通過主桿5內部與所述儲電器10相互連接，轉動軸13貫穿控制器14內部并延伸到控制器14上方，控制器14上方設有轉動桿15，轉動桿15包裹在轉動軸13的外側，控制器14上設有控制開關16，轉動桿15的上端設有通過導線與所述儲電器10相連接的連接頭17，所述連接頭17上可連接有照射燈18，照射燈18上設有與連接頭17相互匹配的燈座桿19；兩根連桿3和橫桿4上安裝有可拆卸的放置板20，放置板20的中間設有一個放置孔21。所述主桿5的上端在拆卸照射燈18后可安裝有旋轉吊瓶座22，旋轉吊瓶座22為三角形結構，旋轉吊瓶座22每個角上均設有吊瓶鉤23，旋轉吊瓶座22不使用時可插在在所述放置孔21內，并靠在所述放置板20上，所述輪子a9-1為萬向輪，所述放置板20的兩個角上設有弧形缺口a24-1，弧形缺口a24-1和所述支腳2之間相互匹配，放置板20的一側面上還設有弧形缺口b24-2, 弧形缺口b24-2與所述轉動桿15相互匹配，所述放置板20表面上還設有固定槽25，固定槽25內可放置沖洗設備，放置板20上端面還設有3個用于固定沖洗設備的固定帶26。所述支腳2上設有2個與所述放置板20相互匹配的開口27。

當作輸液架使用，把旋轉吊瓶座裝到主桿5上，將2瓶或者3瓶輸液瓶掛在旋轉吊瓶座22上，進行輸液時，把手放到弧形板7上，當第一瓶輸液完成后，按動控制器14上的按紐，轉動電機12帶動轉動軸13進行轉動，自動將第2瓶的輸液瓶轉到弧形板7的上方，弧形板符合人體體態，手在更換輸液瓶的過程中始終不用抬起。

實施例2

當作照明燈使用，把照射燈18裝到主桿5上，可以對照射燈18進行彎轉，在進行微創手術中，手或者腳放在弧形板7上，由于燈的照射，處理傷口的視野更清晰。

實施例3

當作沖洗裝置使用，把沖洗設備從放置板20上取下裝到主桿5上，沖洗設備分沖頭和桿，只需要外接管把水或者液體引進來就可以使用多種沖洗。手或者腳放在弧形板7上，可以彎轉調節沖洗高度，在觀察視野后發現傷口需要處理時，直接可以更換對傷口進行清洗后，再換裝上照射燈18進行傷口處理。
