本發明屬于醫療器械技術領域，尤其是一種家用電動雙人床。

背景技術：

目前，護理床一般是醫院的必備護理器械，但是隨著人們生活水平的提高，對長期臥床不起的病人、生活不能自理的老年人和由突發事故引起行動不便患者的護理已成為當今人們廣泛關注的問題之一，已有越來越多的家居護理床走進了人們的日常生活中，但是，目前的家居護理床大都功能較為單一，不能完全滿足現有的使用需求。

通過檢索，發現如下兩篇與本專利申請相關的專利公開文獻：

1、一種組合式雙人床(CN201005323Y)，涉及有床擋、單床體、萬向輪、導軌、電機、驅動手柄、驅動地輪和電源開關組成。單床體相當于一個單人床的形式，有兩個單床體組合成一個統一的組合式雙人床。其中的一個單床體為固定形式，另一個單床體為活動式形式。在活動形式的單床體下面設置有電機，電機通過減速機構連接驅動地輪。在驅動地輪上設置有電動機構的同時，還設置驅動手柄。兩單床體兩端的下面設置有保持床體平行移動的導軌，在兩單床體縫隙之間設置有布簾。使用本實用新型既可以保證夫妻二人的正常生活需要，又可以在基本不使熟睡中的人察覺的情況下使雙人床的兩個組合的單床體自由分合，這樣可以讓需要提前起床或晚休息的人放心起床或晚休息，并不影響另一人的正常休息。

2、一種電動可折疊雙人床架(CN203000092U)，包括前床板架、后床板架、前床腳、后床腳、減速電機、錐齒輪、螺桿、傳動螺母、凸凹離合器、滑塊、導桿、連桿、頂板、底板、側板、萬向腳輪、曲柄、開關按鈕、鉸鏈，前床板架前端兩角下方設有前床腳，后床板架后方兩角下方設有后床腳，床體中部側邊設有側板，側板下方為底板，底板兩端連接連桿一頭，連桿另一頭連接床腳的中上部，兩側板組成的框架內設有螺桿和導桿，螺桿上有傳動螺母，導桿上有滑塊，傳動螺母和滑塊用凸凹離合器結合，螺桿下端連接錐齒輪，錐齒輪連接減速電機，底板下方設有萬向腳輪。本實用新型結構簡單，能自動折疊床板，節省空間，操作方便。

通過對比，本專利申請與上述專利公開文獻存在本質的不同。

技術實現要素：

本發明的目的在于克服現有技術的不足之處，提供一種家用電動雙人床，該雙人床設計科學合理、結構簡單、功能較多、能夠同時調節使用者的背部、臀部或腿部，提高了使用的舒適性和方便性。

本發明解決技術問題所采用的技術方案是：

一種家用電動雙人床，所述雙人床包括床底支座和多個單人床，多個單人床沿縱向依次并列設置于床底支座上；

所述單人床包括床架、床板和床板驅動機構，所述床架上設置床板驅動機構，該床板驅動機構的上方設置與其相連接的床板，該床板設置于床架上方，該床架設置于床底支座上；

所述床板包括背部床板、腰部床板、大腿床板和小腿床板，所述腰部床板固裝于床架上；

所述床板驅動機構包括設置于床架上的第一驅動電機和第二驅動電機，所述第一驅動電機能夠帶動背部床板傾斜抬起或向下放平，所述第二驅動電機能夠同時帶動大腿床板和小腿床板向二者的連接接處抬起或向下放平；所述第一驅動電機和第二驅動電機能夠同時動作。

而且，所述床板驅動機構還包括電機固裝支架、第一鉸軸、第一滑動軸、第一固接板、第一擺臂連桿、第二鉸軸、第二滑動軸、第二固接板和擺臂連桿；

所述電機固裝支架沿縱向固裝于腰部床板下方的床架的縱向兩端上，所述第一驅動電機和第二驅動電機的一端固裝于該電機固裝支架的兩側上，所述第一鉸軸沿縱向鉸裝于背部床板下方的床架的縱向兩端上，第一驅動電機的輸出端與第一鉸軸固裝在一起，第一滑動軸與第一鉸軸平行間隔設置，第一滑動軸與第一鉸軸之間通過第一固接板固裝在一起，第一滑動軸設置于遠離第一鉸軸的床架外的背部床板的下方，第一滑動軸的縱向兩端同軸設置第一滾輪，與兩個第一滾輪相對應的背部床板的下表面上沿水平方向制有兩個第一滾動凹槽，兩個第一滾輪在第一驅動電機的帶動下能夠沿第一滾動凹槽來回滾動；靠近腰部床板的背部床板的下底面通過第一擺臂連桿與床架連接在一起，該第一擺臂連桿的一端與背部床板的下底面固裝在一起，該第一擺臂連桿的另一端與床架鉸裝在一起；

所述腰部床板、大腿床板和小腿床板均分別通過合頁連接設置在一起，靠近大腿床板的小腿床板的下底面通過擺臂連桿與床架連接在一起，該擺臂連桿的一端與小腿床板的下底面固裝在一起，該擺臂連桿的另一端與床架鉸裝在一起；所述第二鉸軸沿縱向鉸裝于大腿床板下方的床架的縱向兩端上，第二驅動電機的輸出端與第二鉸軸固裝在一起，第二滑動軸與第二鉸軸平行間隔設置，第二滑動軸與第二鉸軸之間通過第二固接板固裝在一起，第二滑動軸設置于遠離第二鉸軸的床架外的大腿床板的下方，第二滑動軸的縱向兩端同軸設置第二滾輪，與兩個第二滾輪相對應的大腿床板的下表面上沿水平方向制有兩個第二滾動凹槽，兩個第二滾輪在第二驅動電機的帶動下能夠沿第二滾動凹槽來回滾動。

而且，所述第一擺臂連桿包括背板連接部、垂直部和擺臂，所述背板連接部的一側與垂直部的一側垂直連接在一起，所述背板連接部上均布間隔制有多個背板連接螺紋通孔，該背板連接部通過螺紋嚙合安裝于背板連接螺紋通孔內的螺栓與背部床板固裝在一起，所述垂直部的兩端均鉸裝一擺臂的一端，該擺臂的另一端上制有床架連接螺紋通孔，該擺臂通過螺紋嚙合安裝于床架連接螺紋通孔內的螺栓與床架固裝在一起。

而且，所述第一滾動凹槽、第二滾動凹槽的下底面上均設置一塑料層。

而且，所述背部床板、腰部床板、大腿床板和小腿床板均為木質材料。

本發明的優點和積極效果是：

1、本雙人床包括床架和多個單人床，多個單人床沿縱向依次并列設置于床架上，單人床包括床板和床板驅動機構，床板包括背部床板、腰部床板、大腿床板和小腿床板，床板驅動機構包括設置于床架上的第一驅動電機和第二驅動電機，第一驅動電機能夠帶動背部床板傾斜抬起或向下放平，第二驅動電機能夠同時帶動大腿床板和小腿床板向二者的連接接處抬起或向下放平，該床板和床板驅動機構的設置，使得該雙人床在使用時可以調節使用者的背部和大腿、小腿，使使用者使用起來更加舒適，背部可調節利于使用者的背部健康，促進腦供血，同時，大腿、小腿可調節，使得使用者的腿部能夠彎曲，能夠促進使用者的血液循環，提高了使用者的身體健康，豐富了該雙人床的功能，擴大了其使用范圍，提高了使用者的舒適性，滿足了使用需求。

2、本雙人床的床板驅動機構結構簡單、安裝方便，該床板驅動機構能夠實現背部床板的傾斜抬起或向下放平、大腿床板和小腿床板的傾斜抬起或向下放平，進而能夠實現使用者的背部、大腿和小腿的傾斜抬起或向下放平，該機構的動作較為柔和，提高了使用者的舒適性，結構簡單、制作方便，成本較低，降低了企業的生產成本。

3、本雙人床的第一擺臂連桿結構簡單，制作及使用均極為方便，降低了生產成本，提高了安裝效率。

4、本雙人床的第一滾動凹槽、第二滾動凹槽的下底面上均設置一塑料層，該塑料層的設置，使得第一滾輪在使用時不會磨損背部床板，第二滾輪在使用時不會磨損大腿床板，提高了背部床板的使用壽命，節約了使用成本。

5、本雙人床的背部床板、腰部床板、大腿床板和小腿床板均為木質材料，由于背部床板、腰部床板、大腿床板和小腿床板均為木質材料，進一步減輕了該雙人床的整體重量，同時也節約了成本。

附圖說明

圖1為本發明的結構連接示意圖；

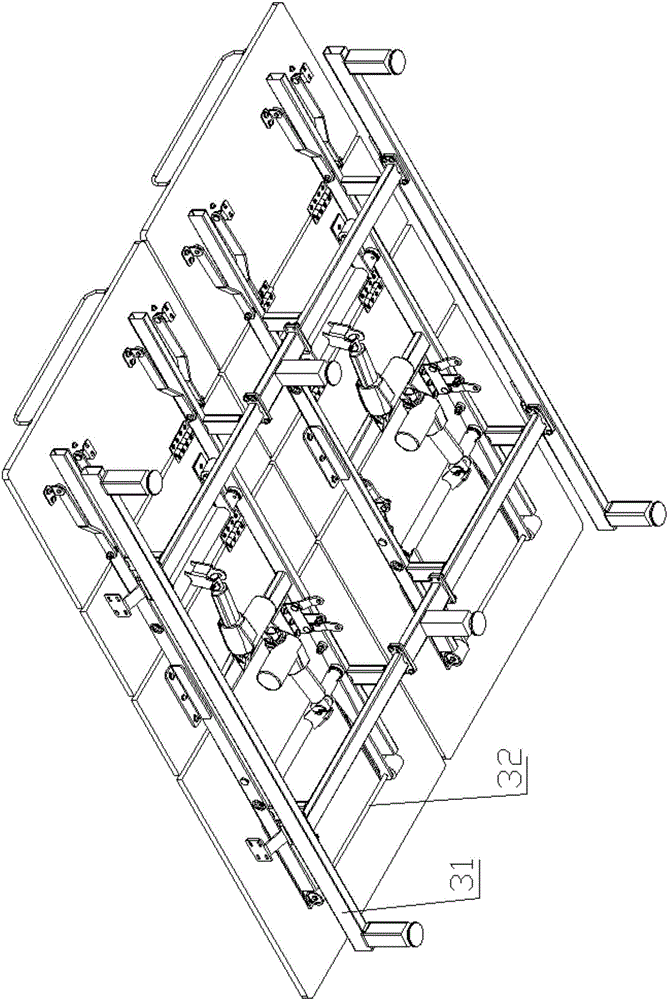

圖2為圖1的仰視結構連接立體圖；

圖3為圖2中單人床的局部結構連接示意圖；

圖4為圖3的結構連接主視示意圖(省略背部床板、腰部床板、大腿床板和小腿床板)；

圖5為圖3中第一擺臂連桿的結構連接示意圖。

具體實施方式

為能進一步了解本發明的內容、特點及功效，茲例舉以下實施例，并配合附圖詳細說明如下。需要說明的是，本實施例是描述性的，不是限定性的，不能由此限定本發明的保護范圍。

一種家用電動雙人床，如圖1和圖2所示，所述雙人床包括床底支座31和多個單人床32，多個單人床沿縱向依次并列設置于床底支座上；

如圖3和圖4所示，所述單人床包括床架1、床板和床板驅動機構，所述床架上設置床板驅動機構，該床板驅動機構的上方設置與其相連接的床板，該床板設置于床架上方，該床架設置于床底支座上；

所述床板包括背部床板2、腰部床板3、大腿床板4和小腿床板5，所述腰部床板固裝于床架上；

所述床板驅動機構包括設置于床架上的第一驅動電機15和第二驅動電機12，所述第一驅動電機能夠帶動背部床板傾斜抬起或向下放平，所述第二驅動電機能夠同時帶動大腿床板和小腿床板向二者的連接接處抬起或向下放平；所述第一驅動電機和第二驅動電機能夠同時動作。

本雙人床包括床架和多個單人床，多個單人床沿縱向依次并列設置于床架上，單人床包括床板和床板驅動機構，床板包括背部床板、腰部床板、大腿床板和小腿床板，床板驅動機構包括設置于床架上的第一驅動電機和第二驅動電機，第一驅動電機能夠帶動背部床板傾斜抬起或向下放平，第二驅動電機能夠同時帶動大腿床板和小腿床板向二者的連接接處抬起或向下放平，該床板和床板驅動機構的設置，使得該雙人床在使用時可以調節使用者的背部和大腿、小腿，使使用者使用起來更加舒適，背部可調節利于使用者的背部健康，促進腦供血，同時，大腿、小腿可調節，使得使用者的腿部能夠彎曲，能夠促進使用者的血液循環，提高了使用者的身體健康，豐富了該雙人床的功能，擴大了其使用范圍，提高了使用者的舒適性，滿足了使用需求。

在本實施例中，所述床板驅動機構還包括電機固裝支架13、第一鉸軸16、第一滑動軸20、第一固接板17、第一擺臂連桿14、第二鉸軸11、第二滑動軸26、第二固接板10和擺臂連桿6；

所述電機固裝支架沿縱向固裝于腰部床板下方的床架的縱向兩端上，所述第一驅動電機和第二驅動電機的一端固裝于該電機固裝支架的兩側上，所述第一鉸軸沿縱向鉸裝于背部床板下方的床架的縱向兩端上，第一驅動電機的輸出端與第一鉸軸固裝在一起，第一滑動軸與第一鉸軸平行間隔設置，第一滑動軸與第一鉸軸之間通過第一固接板固裝在一起，第一滑動軸設置于遠離第一鉸軸的床架外的背部床板的下方，第一滑動軸的縱向兩端同軸設置第一滾輪19，與兩個第一滾輪相對應的背部床板的下表面上沿水平方向制有兩個第一滾動凹槽18，兩個第一滾輪在第一驅動電機的帶動下能夠沿第一滾動凹槽來回滾動，從而帶動背部床板傾斜抬起或向下放平；靠近腰部床板的背部床板的下底面通過第一擺臂連桿與床架連接在一起，該第一擺臂連桿的一端與背部床板的下底面固裝在一起，該第一擺臂連桿的另一端與床架鉸裝在一起；

所述腰部床板、大腿床板和小腿床板均分別通過合頁8連接設置在一起，靠近大腿床板的小腿床板的下底面通過擺臂連桿與床架連接在一起，該擺臂連桿的一端與小腿床板的下底面固裝在一起，該擺臂連桿的另一端與床架鉸裝在一起；所述第二鉸軸沿縱向鉸裝于大腿床板下方的床架的縱向兩端上，第二驅動電機的輸出端與第二鉸軸固裝在一起，第二滑動軸與第二鉸軸平行間隔設置，第二滑動軸與第二鉸軸之間通過第二固接板固裝在一起，第二滑動軸設置于遠離第二鉸軸的床架外的大腿床板的下方，第二滑動軸的縱向兩端同軸設置第二滾輪9，與兩個第二滾輪相對應的大腿床板的下表面上沿水平方向制有兩個第二滾動凹槽7，兩個第二滾輪在第二驅動電機的帶動下能夠沿第二滾動凹槽來回滾動，從而帶動大腿床板傾斜抬起或向下放平，進而帶動小腿床板傾斜抬起或向下放平。

本雙人床的床板驅動機構結構簡單、安裝方便，該床板驅動機構能夠實現背部床板的傾斜抬起或向下放平、大腿床板和小腿床板的傾斜抬起或向下放平，進而能夠實現使用者的背部、大腿和小腿的傾斜抬起或向下放平，該機構的動作較為柔和，提高了使用者的舒適性，結構簡單、制作方便，成本較低，降低了企業的生產成本。

如圖5所示，所述第一擺臂連桿包括背板連接部23、垂直部25和擺臂22，所述背板連接部的一側與垂直部的一側垂直連接在一起，所述背板連接部上均布間隔制有多個背板連接螺紋通孔24，該背板連接部通過螺紋嚙合安裝于背板連接螺紋通孔內的螺栓與背部床板固裝在一起，所述垂直部的兩端均鉸裝一擺臂的一端，該擺臂的另一端上制有床架連接螺紋通孔21，該擺臂通過螺紋嚙合安裝于床架連接螺紋通孔內的螺栓與床架固裝在一起。本雙人床的第一擺臂連桿結構簡單，制作及使用均極為方便，降低了生產成本，提高了安裝效率。

在本實施例中，所述第一滾動凹槽、第二滾動凹槽的下底面上均設置一塑料層，該塑料層的設置，使得第一滾輪在使用時不會磨損背部床板，第二滾輪在使用時不會磨損大腿床板，提高了背部床板的使用壽命，節約了使用成本。

在本實施例中，所述背部床板、腰部床板、大腿床板和小腿床板均為木質材料，由于背部床板、腰部床板、大腿床板和小腿床板均為木質材料，進一步減輕了該雙人床的整體重量，同時也節約了成本。
