本實用新型屬于通信塔技術領域，具體涉及多功能組合式通信塔。

背景技術：

現有的通信塔結構突兀，功能單一，與城區周圍環境不協調，不僅對城區環境造成影響，而且容易導致基站周圍的居民對無線通信塔有相當大的抵觸情緒，建站難成為一大難題。

技術實現要素：

針對現有技術存在的問題，本實用新型的目的在于設計提供一種多功能組合式通信塔的技術方案。

所述的多功能組合式通信塔，包括塔體和設置在塔體上的天線系統，其特征在于所述的塔體從上至下依次設置廣告牌、指路指示牌和交通指示燈。

所述的多功能組合式通信塔，其特征在于所述的天線系統外配合設置美化罩。

所述的多功能組合式通信塔，其特征在于所述的廣告牌上方或下方的塔體上固定設置美化燈。

所述的多功能組合式通信塔，其特征在于所述的塔體上固定設置一組支撐架，所述的支撐架上固定設置廣告牌，所述的支撐架為環形、三角形或方形結構。

所述的多功能組合式通信塔，其特征在于所述的廣告牌內固定設置燈管。

所述的多功能組合式通信塔，其特征在于所述的塔體上徑向設置一組第一支撐桿，所述的第一支撐桿上固定設置指路指示牌。

所述的多功能組合式通信塔，其特征在于所述的塔體上徑向設置第二支撐桿，所述的第二支撐桿上固定設置交通指示燈。

所述的多功能組合式通信塔，其特征在于所述的第二支撐桿端部固定設置攝像裝置。

所述的多功能組合式通信塔，其特征在于所述的塔體底部配合設置底座，所述的底座上固定設置功能柜，所述的功能柜包括充電樁、基站、機柜或配電箱。

上述的多功能組合式通信塔，結構簡單，設計合理，通過將通信塔與廣告牌、指路指示牌和交通指示燈等相結合，不僅提高了通信塔的美觀性，而且豐富了通信塔的功能，解決了建站難的問題。

附圖說明

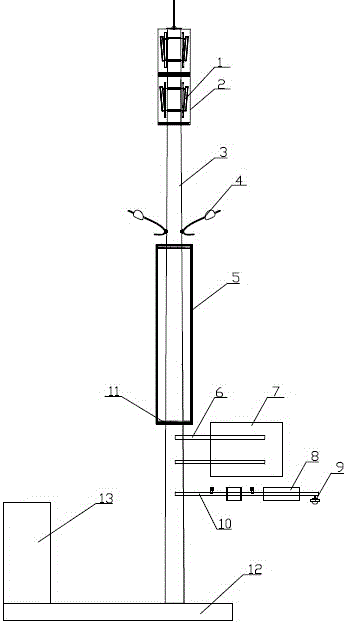

圖1為本實用新型的結構示意圖。

圖中：1-天線系統；2-美化罩；3-塔體；4-美化燈；5-廣告牌；6-第一支撐桿；7-指路指示牌；8-交通指示燈；9-攝像裝置；10-第二支撐桿；11-支撐架；12-底座；13-功能柜。

具體實施方式

以下結合說明書附圖來進一步說明本實用新型。

如圖所示，多功能組合式通信塔包括塔體3和設置在塔體3上的天線系統1，塔體3從上至下依次設置廣告牌5、指路指示牌7和交通指示燈8。為了美化效果，天線系統1外還可以配合設置美化罩2，廣告牌5上方或下方的塔體3上還可以固定設置美化燈4。廣告牌5的具體設置方式為：塔體3上固定設置一組支撐架11，支撐架11上固定設置廣告牌5，支撐架11為環形、三角形或方形結構。同時，廣告牌5內可設置固定設置燈管，起到亮燈效果。指路指示牌7的具體設置方式為：塔體3上徑向設置一組第一支撐桿6，第一支撐桿6上固定設置指路指示牌7。交通指示燈8的具體設置方式為：塔體3上徑向設置第二支撐桿10，第二支撐桿10上固定設置交通指示燈8，同時，第二支撐桿10端部還可固定設置攝像裝置9。

為了進一步豐富通信塔的功能，塔體3底部配合設置底座12，底座12上固定設置功能柜13，功能柜13包括充電樁、基站、機柜或配電箱。

以上所述及圖中所示的僅是本實用新型的優選實施方式。應當指出，對于本領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以作出若干變型和改進，這些也應視為屬于本實用新型的保護范圍。
