本發明涉及康復使用工具領域，特別是一種用于術后康復的移動使用架。

背景技術：

現在意外隨時會發生，受到傷病折磨的人員也比較多，由于在手術后期康復期間，一段時間在醫院對于一般的家庭還是可以接受的，但是傷病比較嚴重，要在醫院進行長時間的康復對于一些家庭來說是有困難的，這時就會選擇出院回家，就行自我鍛煉，由于家中的設備有限，不能很好的對患者進行時時刻刻的跟蹤治療，有時患者傷到了手一般的康復工具是不能用的，因此為了適應更多的家庭，也為了適應一些不能使用手來進行鍛煉的患者，設計一種可以用手或者手臂進行自我的康復訓練的裝置是很有必要的。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種用于術后康復的移動使用架。

實現上述目的本發明的技術方案為，一種用于術后康復的移動使用架，包括一號支撐桿,所述一號支撐桿一端側表面開有一號矩形凹槽，所述一號矩形凹槽內嵌裝有二號支撐桿，所述一號支撐桿另一端側表面上開有二號矩形凹槽，所述二號矩形凹槽內嵌裝有三號支撐桿，所述二號支撐桿和三號支撐桿下表面設有移動機構，所述二號支撐桿和三號支撐桿上設有使用機構，所述二號支撐桿和三號支撐桿側表面設有輔助支撐機構，所述二號支撐桿和三號支撐桿下表面中心處設有穩定機構，所述使用機構由設置在二號支撐桿和三號支撐桿上表面的兩組圓形支撐架、固定連接在相鄰一組圓形支撐架之間的橫桿、套裝在每個橫桿上的防滑墊層、套裝在每個橫桿上的一組移動環、固定連接在一組移動環上的條形盒體、開在每個條形盒體上表面的一號矩形開口、開在每個條形盒體側表面上的且與條形盒體相匹配的條形豁口、開在每個條形盒體側表面且與所對應的條形豁口相對的一號圓形通孔、設置在每個一號圓形通孔內側表面上的一號軟層、設置在每個條形盒體內壁上的二號軟層共同構成的，所述一號支撐桿上表面固定連接有豎直擋板，所述豎直擋板上表面設有控制盒體和智能檢測機構，所述控制盒體內設有蓄電池和控制器，所述蓄電池與控制器電性連接，所述控制器與移動機構、穩定機構和智能檢測機構電性連接。

所述橫桿的橫截面為圓形。

所述圓形支撐架為可伸縮的支撐架。

所述智能檢測機構由開在豎直擋板上表面的三號矩形凹槽、嵌裝在三號矩形凹槽內的檢測盒體、設置在檢測盒體內的GPS定位傳感器、數據存取器和無線發送模塊、設置在檢測盒體前表面的一組微型攝像頭、設置在檢測盒體前表面且位于一組微型攝像頭下方的揚聲器共同構成的。

所述移動機構由設置在二號支撐桿和三號支撐桿下表面的兩組一號圓形凹槽、嵌裝在每個一號圓形凹槽內且旋轉端向下的微型旋轉電機、設置在每個微型旋轉電機旋轉端上的轉動圓環、貫穿每個轉動圓環內的轉動圓軸、套裝在每個轉動圓軸上的移動滾輪共同構成的。

所述穩定機構由設置在二號支撐桿和三號支撐桿下表面的兩組矩形墊片、設置在每個矩形墊片下表面的長方形箱體、開在每個長方形箱體下表面的多個二號圓形通孔、設置在每個長方形箱體內上表面且伸縮端通過二號圓形通孔伸出長方形箱體外的多個微型伸縮氣缸、設置在每個微型伸縮氣缸伸縮端上的防滑墊片A共同構成的。

所述輔助支撐機構由設置在二號支撐桿和三號支撐桿側表面的兩組折形支撐架、固定連接在每個折形支撐架側表面上的水平圓軸、套裝在每個水平圓軸上的轉動軸承、套裝在每個轉動軸承上的轉動輪共同構成的。

所述長方形箱體與二號支撐桿和三號支撐桿相匹配。

所述控制器內設有PLC控制系統。

所述控制盒體上設有電容觸摸屏和緊急按鈕。

利用本發明的技術方案制作的用于術后康復的移動使用架，一種使用方便，操作簡單，又能用多種方式進行治療康復的裝置。

附圖說明

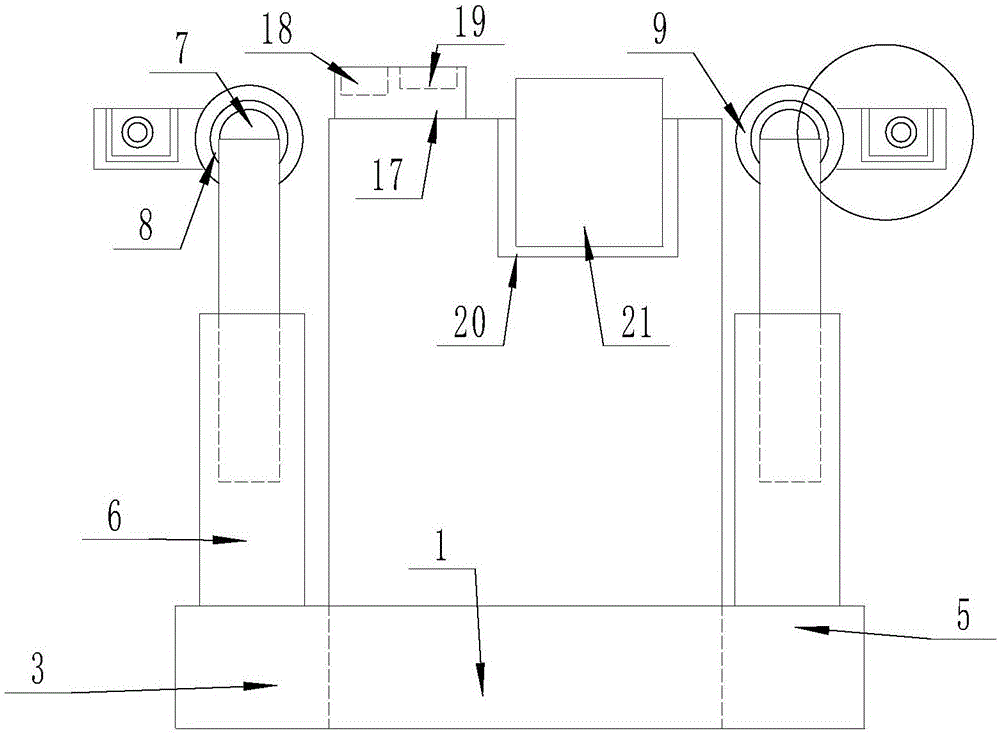

圖1是本發明所述一種用于術后康復的移動使用架的俯視圖；

圖2是本發明所述一種用于術后康復的移動使用架的結構示意圖；

圖3是本發明所述一種用于術后康復的移動使用架的局部意圖；

圖4是本發明所述智能檢測機構的結構示意圖；

圖5是本發明所述移動機構的結構示意圖；

圖6是本發明所述穩定機構的結構示意圖；

圖7是本發明所述輔助支撐機構的結構示意圖；

圖中，1、一號支撐桿；2、一號矩形凹槽；3、二號支撐桿；4、二號矩形凹槽；5、三號支撐桿；6、圓形支撐架；7、橫桿；8、防滑墊層；9、移動環；10、條形盒體；11、一號矩形開口；12、條形豁口；13、一號圓形通孔；14、一號軟層；15、二號軟層；16、豎直擋板；17、控制盒體；18、蓄電池；19、控制器；20、三號矩形凹槽；21、檢測盒體；22、GPS定位傳感器；23、數據存取器；24、無線發送模塊；25、微型攝像頭；26、揚聲器；27、一號圓形凹槽；28、微型旋轉電機；29、轉動圓環；30、轉動圓軸；31、移動滾輪；32、矩形墊片；33、長方形箱體；34、二號圓形通孔；35、微型伸縮氣缸；36、防滑墊片A；37、折形支撐架；38、水平圓軸；39、轉動軸承；40、轉動輪；41、PLC控制系統；42、電容觸摸屏；43、緊急按鈕。

具體實施方式

下面結合附圖對本發明進行具體描述，如圖1-7所示，一種用于術后康復的移動使用架，包括一號支撐桿(1),所述一號支撐桿(1)一端側表面開有一號矩形凹槽(2)，所述一號矩形凹槽(2)內嵌裝有二號支撐桿(3)，所述一號支撐桿(1)另一端側表面上開有二號矩形凹槽(4)，所述二號矩形凹槽(4)內嵌裝有三號支撐桿(5)，所述二號支撐桿(3)和三號支撐桿(5)下表面設有移動機構，所述二號支撐桿(3)和三號支撐桿(5)上設有使用機構，所述二號支撐桿(3)和三號支撐桿(5)側表面設有輔助支撐機構，所述二號支撐桿(3)和三號支撐桿(5)下表面中心處設有穩定機構，所述使用機構由設置在二號支撐桿(3)和三號支撐桿(5)上表面的兩組圓形支撐架(6)、固定連接在相鄰一組圓形支撐架(6)之間的橫桿(7)、套裝在每個橫桿(7)上的防滑墊層(8)、套裝在每個橫桿(7)上的一組移動環(9)、固定連接在一組移動環(9)上的條形盒體(10)、開在每個條形盒體(10)上表面的一號矩形開口(11)、開在每個條形盒體(10)側表面上的且與條形盒體(10)相匹配的條形豁口(12)、開在每個條形盒體(10)側表面且與所對應的條形豁口(12)相對的一號圓形通孔(13)、設置在每個一號圓形通孔(13)內側表面上的一號軟層(14)、設置在每個條形盒體(10)內壁上的二號軟層(15)共同構成的，所述一號支撐桿(1)上表面固定連接有豎直擋板(16)，所述豎直擋板(16)上表面設有控制盒體(17)和智能檢測機構，所述控制盒體(17)內設有蓄電池(18)和控制器(19)，所述蓄電池(18)與控制器(19)電性連接，所述控制器(19)與移動機構、穩定機構和智能檢測機構電性連接；所述橫桿(7)的橫截面為圓形；所述圓形支撐架(6)為可伸縮的支撐架；所述智能檢測機構由開在豎直擋板(16)上表面的三號矩形凹槽(20)、嵌裝在三號矩形凹槽(20)內的檢測盒體(21)、設置在檢測盒體(21)內的GPS定位傳感器(22)、數據存取器(23)和無線發送模塊(24)、設置在檢測盒體(21)前表面的一組微型攝像頭(25)、設置在檢測盒體(21)前表面且位于一組微型攝像頭(25)下方的揚聲器(26)共同構成的；所述移動機構由設置在二號支撐桿(3)和三號支撐桿(5)下表面的兩組一號圓形凹槽(27)、嵌裝在每個一號圓形凹槽(27)內且旋轉端向下的微型旋轉電機(28)、設置在每個微型旋轉電機(28)旋轉端上的轉動圓環(29)、貫穿每個轉動圓環(29)內的轉動圓軸(30)、套裝在每個轉動圓軸(30)上的移動滾輪(31)共同構成的；所述穩定機構由設置在二號支撐桿(3)和三號支撐桿(5)下表面的兩組矩形墊片(32)、設置在每個矩形墊片(32)下表面的長方形箱體(33)、開在每個長方形箱體(33)下表面的多個二號圓形通孔(34)、設置在每個長方形箱體(33)內上表面且伸縮端通過二號圓形通孔(34)伸出長方形箱體(33)外的多個微型伸縮氣缸(35)、設置在每個微型伸縮氣缸(35)伸縮端上的防滑墊片A(36)共同構成的；所述輔助支撐機構由設置在二號支撐桿(3)和三號支撐桿(5)側表面的兩組折形支撐架(37)、固定連接在每個折形支撐架(37)側表面上的水平圓軸(38)、套裝在每個水平圓軸(38)上的轉動軸承(39)、套裝在每個轉動軸承(39)上的轉動輪(40)共同構成的；所述長方形箱體(33)與二號支撐桿(3)和三號支撐桿(5)相匹配；所述控制器(19)內設有PLC控制系統(41)；所述控制盒體(17)上設有電容觸摸屏(42)和緊急按鈕(43)。

本實施方案的特點為，一號支撐桿一端側表面開有一號矩形凹槽，一號矩形凹槽內嵌裝有二號支撐桿，一號支撐桿另一端側表面上開有二號矩形凹槽，二號矩形凹槽內嵌裝有三號支撐桿，二號支撐桿和三號支撐桿下表面設有移動機構，二號支撐桿和三號支撐桿上設有使用機構，二號支撐桿和三號支撐桿側表面設有輔助支撐機構，二號支撐桿和三號支撐桿下表面中心處設有穩定機構，使用機構由設置在二號支撐桿和三號支撐桿上表面的兩組圓形支撐架、固定連接在相鄰一組圓形支撐架之間的橫桿、套裝在每個橫桿上的防滑墊層、套裝在每個橫桿上的一組移動環、固定連接在一組移動環上的條形盒體、開在每個條形盒體上表面的一號矩形開口、開在每個條形盒體側表面上的且與條形盒體相匹配的條形豁口、開在每個條形盒體側表面且與所對應的條形豁口相對的一號圓形通孔、設置在每個一號圓形通孔內側表面上的一號軟層、設置在每個條形盒體內壁上的二號軟層共同構成的，一號支撐桿上表面固定連接有豎直擋板，豎直擋板上表面設有控制盒體和智能檢測機構，控制盒體內設有蓄電池和控制器，蓄電池與控制器電性連接，控制器與移動機構、穩定機構和智能檢測機構電性連接，一種使用方便，操作簡單，又能用多種方式進行治療康復的裝置。

在本實施方案中，首先啟動控制盒體內控制器，控制器打開，本裝置開始正常工作,控制盒體內的蓄電池進行持續蓄電，控制器與移動機構、穩定機構和智能檢測機構電性連接，PLC控制系統進行系統控制，電容觸摸屏可進行觸摸，一號支撐桿兩側的二號支撐桿和三號支撐桿進行支撐，二號支撐桿和三號上表面的兩組圓形支撐架，一組圓形支撐架之間的橫桿將支撐桿進行連接，每個橫桿上的防滑墊層可以起到防滑作用，每個橫桿上的一組移動環帶動在其上的條形盒體，一號軟層起到柔軟作用，條形盒體內壁上的二號軟層可以將人體放入，使人感覺到舒服，智能檢測機，豎直擋板上表面的三號矩形凹槽，三號矩形凹槽內的檢測盒體，檢測盒體內的GPS定位傳感器進行人體感知定位，檢測盒體內的數據存取器將信息儲存，避免信息丟失，無線發送模塊將儲存好的信息發射給后臺，檢測盒體前表面的一組微型攝像頭進行攝像，通過一組微型攝像頭下方的揚聲器將聲音進行播放，二號支撐桿和三號支撐桿下下表面的兩組一號圓形凹槽，一號圓形凹槽內且旋轉端向下的微型旋轉電機推動在伸縮端上轉動圓環，貫穿轉動圓環上的轉動圓軸，轉動圓軸帶動移動滾輪進行行走，二號支撐架和三號支撐架下的矩形墊片，矩形墊片下表面的長方形箱體可進行支撐，通過長方形箱體內二號圓形通孔伸出長方形箱體(33)外的多個微型伸縮氣缸，微型伸縮氣缸上的防滑墊片A可起到防滑作用，折形支撐架上的水平圓軸，水平圓軸轉動帶動軸承，軸承上的轉動輪可以進行輔助支撐。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
