本發明涉及超聲波探針，更詳細地涉及可提高超聲波影像的質量的超聲波探針。

背景技術：

在人類健康與幸福的重要性變得日趨重要的社會變化中，醫療設備變得更加重要，在醫療設備相關產業結構中，超聲波影像診斷設備所占的比重越來越大。對如上所述的超聲波影像診斷設備而言，最重要的功能就是畫質，而決定畫質的最重要的因素之一就是超聲波轉換器(transducer)。因此，高畫質超聲波影像診斷設備必須具備高性能超聲波轉換器。

最具代表性的醫療用超聲波設備為主要用來對人體內部的臟器和胎兒等進行造影的超聲波影像診斷機。與x線機、計算機斷層掃描機(ct)或磁共振成像機(mri)等其他人體內部造影用醫療設備不同，超聲波影像診斷機由檢查人員任意調整(steering)超聲波的放射角度，從而可對檢查人員所需的人體內部的特定部位進行造影，具有如下優點，即，不僅對人體無放射線危害，而且可在比其他人體內部造影用醫療設備相對短的時間內獲取影像。為了通過超聲波影像診斷機呈現出影像，必須具備使超聲波信號和電信號互相轉換的單元和/或裝置，在相關領域中，這被稱為超聲波探針(probe)或超聲波轉換器。

圖1為示出以往的醫療用超聲波轉換器的結構的圖。如圖1所示，以往的醫療用超聲波轉換器10包括：壓電層，通過使壓電物質振動來使電信號與音響信號互相轉換；匹配層12，用于減少壓電層11與人體之間的音響阻抗差；透鏡層13，用于對向壓電層11的前方移動的超聲波進行集束；以及支持層14，通過阻斷超聲波向壓電層11的后方移動，來防止影像歪曲。如上所述的超聲波轉換器10使壓電層11形成一個單一結構，因而阻礙超聲波束的有效集束，將導致降低超聲波影像的清晰度及滲透性能，最終將對獲得醫療用超聲波轉換器的精密影像信息產生阻礙。

另一方面，以往的超聲波探針中的采用多層壓電陶瓷(pzt)結構的以往的超聲波探針大多在結構的特定縱橫比條件下產生模耦合(modecoupling)，因而存在對探針的設計及獲取高畫質影像方面造成不利影響的問題。具體地，在以往的多層壓電陶瓷結構的超聲波探針中，為了分離主動器件的通道，對主動器件進行切削(dicing)，這種過程導致主動器件的縱橫比變差，導致了從主動器件朝向深度(depth)方向及其他方向(即，上下(elevation)方向和左右(azimuth)方向)所產生的振動對上述深度方向產生影響的模耦合。因此，上述現有技術在提高探針的音響特定或獲取高畫質超聲波影像方面存在局限性。

本發明的背景技術已在韓國專利公開公報第10-2013-0097550號公開。

技術實現要素：

本發明的目的在于，提供可提高超聲波影像質量的超聲波探針。

本發明的目的在于，對影像系統與探針(probe)之間的電匹配良好的現有多層型主動層(multilayeredactivelayer)的結構采用沿著上下方向具有不同厚度(un-uniform)的結構來改善縱橫比，從而提高探針的音響特性。

本發明的目的在于，提供具有厚度互不相同的多層型主動層(un-uniformmultilayeredactivelayer)結構的探針。

本發明的目的在于，通過減少因主動層(activelayer，意味著壓電層)的模耦合造成的串擾(crosstalk)來改善各個主動層的縱橫比，由此提高靈敏度(sensitivity)和帶寬(bandwidth)，從而減少衰蕩時間(ring-downtime)，即，在波形中以主脈沖信號為基準來使音波的大小減少到特定大小所需的時間。

本發明的目的在于，通過提高上下方向的束剖面(beamprofile)來借助上下方向的變跡(apodization)效果提高超聲波影像的質量。

本發明的目的在于，根據深度形成上下方向的束寬，來改善超聲波影像的質量，尤其改善近場(nearfield)圖像。

本發明的目的在于，通過減少阻抗來提高與影像系統之間的電匹配。

但是，本實施例所要實現的目的并不局限于如上所述的目的，還可存在其他目的。

作為實現如上所述的目的的技術解決方案，本發明一實施例的超聲波探針可包括：壓電器件部，用于使電信號和超聲波信號互相轉換；以及匹配層，位于上述壓電器件部的前方，用于減少上述壓電器件部與對象體之間的音響阻抗差，上述壓電器件部包括沿著前后方向層疊的多個壓電層，上述多個壓電層分別具有與前后方向相垂直的上下方向上的厚度產生變化的變剖面結構。

此時，上述壓電器件部可包括第一壓電層及位于上述第一壓電層的前方的第二壓電層，上述第一壓電層及上述第二壓電層中的一個的以上述上下方向為基準的中間部分的厚度可大于端部部分的厚度，上述第一壓電層及上述第二壓電層中的另一個的以上述上下方向為基準的中間部分的厚度可小于端部部分的厚度。

并且，在各個上述第一壓電層及上述第二壓電層中，中間部分和端部部分可在上述上下方向上互相隔開間隔而設置，可在上述第一壓電層與上述第二壓電層之間設置柔性印刷電路板(fpcb)，上述間隔可以為與上述柔性印刷電路板的厚度相對應的間隔，并且，上述第一壓電層及上述第二壓電層中的一個可以為上述第二壓電層，上述第一壓電層及上述第二壓電層中的另一個可以為上述第一壓電層。

并且，在上述第一壓電層中，中間部分的前部面能夠以與上述第二壓電層的中間部分的后部面相對的方式相對于端部部分的前部面向后方凹陷，在上述第二壓電層中，中間部分的后部面可比端部部分的后部面更向后方突出。并且，上述第一壓電層和上述第二壓電層能夠以在上述第一壓電層與上述第二壓電層之間設置柔性印刷電路板來互相吻合的形狀突出及凹陷。

并且，上述第一壓電層的中間部分能夠以相對于端部部分形成高度差的方式凹陷，上述第二壓電層的中間部分能夠以相對于端部部分形成高度差的方式突出。

并且，本發明的超聲波探針還可包括：支持層，位于上述壓電器件部的后方，用于阻斷向上述壓電器件部的后方移動的超聲波信號；以及透鏡層，位于上述匹配層的前方，使向上述壓電器件部的前方移動的超聲波信號聚集在上述對象體。

上述解決問題的方案僅僅是例示性的，不應解釋成限定本發明。除上述例示性的實施例之外，還可存在附圖及發明的詳細說明中所記載的追加的實施例。

本發明具有可提供可提高超聲波影像的質量的超聲波探針的效果。

本發明具有如下效果，即，通過對影像系統與探針之間的電匹配良好的現有多層型主動層的結構采用沿著上下方向具有不同厚度的結構來改善縱橫比，從而可提高探針的音響特性。

本發明具有如下效果，即，通過減少因主動層的模耦合造成的串擾來改善各個主動層的縱橫比，由此提高靈敏度和帶寬，從而減少衰蕩時間，即，在波形中以主脈沖信號為基準來使音波的大小減少到特定大小所需的時間。

本發明具有如下效果，即，通過提高上下方向的束剖面來借助上下方向的變跡效果提高超聲波影像的質量。

本發明具有如下效果，即，根據深度形成上下方向的束寬，來改善超聲波影像的質量，尤其改善近場圖像。

本發明具有如下效果，即，通過減少阻抗來提高與影像系統之間的電匹配。

附圖說明

圖1為示出以往的醫療用超聲波轉換器的結構的圖。

圖2為示出包括本發明一實施例的探針的超聲波診斷裝置的簡要結構圖。

圖3為本發明一實施例的超聲波探針的立體圖。

圖4為部分切開本發明一實施例的探針內的轉換器并立體示出的圖。

圖5為本發明一實施例的探針內的轉換器的剖視圖。

圖6為本發明一實施例的壓電層的剖視圖。

圖7為示出根據本發明一實施例導出的第一實驗結果的圖表的圖。

圖8為示出根據本發明一實施例導出的第二實驗結果的圖表的圖。

圖9為示出根據本發明一實施例導出的第三實驗結果的圖表的圖。

圖10為示出根據本發明一實施例導出的第四實驗結果的圖表的圖。

附圖標記的說明

210：超聲波探針340：轉換器

320：透鏡層510：匹配層

520：第二壓電層530：第一壓電層

540：壓電層550：支持層

具體實施方式

以下，參照附圖對本發明的優選實施例進行詳細說明。在對本發明進行說明的過程中，在判斷為對相關公知結構及功能的具體說明有可能使本發明的主旨變得模糊的情況下，將省略其詳細說明。并且，在對本發明的實施例進行說明的過程中，具體的數值僅屬于實施例的范疇。

本發明涉及超聲波探針，尤其，涉及超聲波探針所包括的轉換器的結構，本發明通過對現有多層型主動層的結構采用沿著上下方向具有不同厚度的結構來改善主動層的縱橫比，從而可提高探針的音響特性，基于此，通過提高上下方向的束剖面來借助上下方向的變跡效果提高超聲波影像的質量。

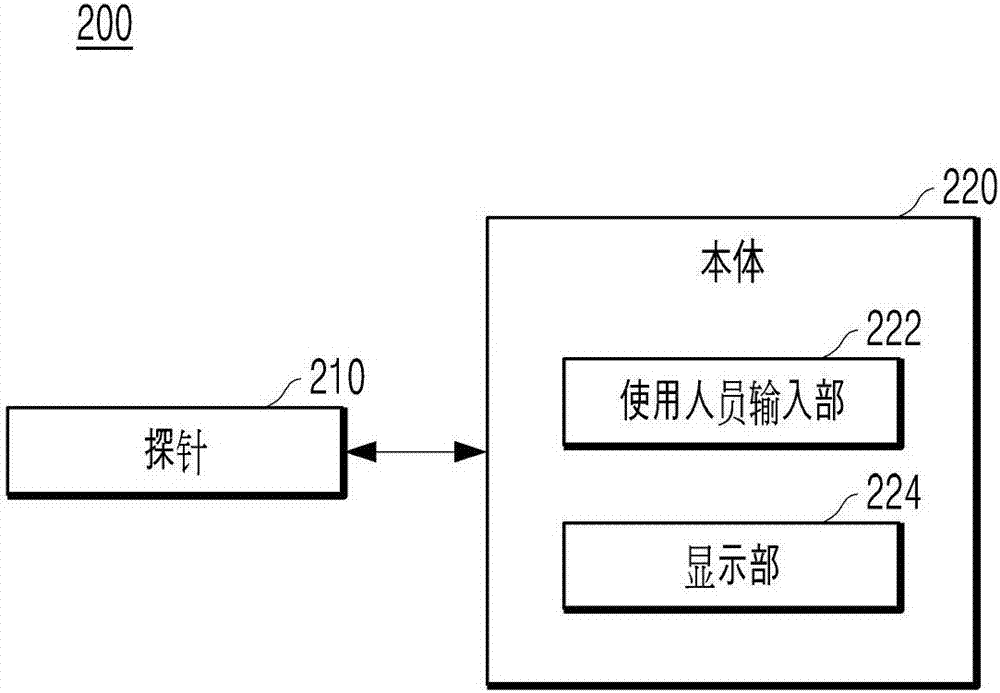

圖2為示出包括本發明一實施例的探針的超聲波診斷裝置的簡要結構圖。

參照圖2，本發明一實施例的超聲波診斷裝置200大致可包括探針210和本體220，上述本體220可包括使用人員輸入部222和顯示部224。在本實施例中，本發明的超聲波診斷裝置200僅包括探針210、本體220、使用人員輸入部222及顯示部224，但這僅僅例示性地說明本實施例的技術思想，本實施例所屬技術領域的普通技術人員可在不脫離本實施例的本質特征的范圍內對超聲波診斷裝置200所包括的結構要素進行多種修改及變形。

簡單察看附圖，超聲波診斷裝置200包括：探針210，用于向被檢查體(對象體)發送超聲波信號，并從被檢查體接收超聲波回波(echo)信號；以及本體220，安裝有使用人員輸入部222及顯示部224等，用于生成被檢查體的影像。

超聲波診斷裝置200通過使用人員輸入部222接收通過使用人員的操作或輸入而形成的指令(instruction)，通過探針210箱被檢查體發送超聲波信號，并接收從相應被檢查體反射的超聲波回波信號，從而形成接收信號，基于通過本體220形成的接收信號來形成超聲波影像，通過顯示部224輸出所形成的影像。此時，探針210為與被檢查體的診斷部位直接相接觸的部位，借助與本體220形成為一體的電纜或連接器來與本體220相連接。

并且，探針210可包括波束形成器(未圖示)，上述波束形成器執行超聲波的發送集束及接收集束，來對超聲波信號進行收發。其中，探針210可包括多個一維(dimension)陣列轉換器或二維陣列轉換器，探針210可通過適當延遲向各個轉換器輸入的脈沖的輸入時間，來沿著發送掃描線(scanline)向被檢查體發送經集束的超聲波束。另一方面，從被檢查體反射的超聲波回波信號以具有互不相同的接收時間的方式輸入到各個轉換器，各個轉換器向波束形成器輸出所接收的超聲波回波信號。波束形成器在探針210發送超聲波信號時調節探針210內的各個轉換器的驅動時間，來使超聲波信號在特定位置集束，考慮到從被檢查體反射的超聲波回波信號到達探針210的各個轉換器的時間互不相同，通過向探針210的各個超聲波回波信號施加時間延遲來對超聲波回波信號進行集束。

本體220基于由通過探針210接收的超聲波回波信號形成的接收信號來形成超聲波影像，上述影像通過顯示部224輸出。

使用人員輸入部222接收基于使用人員的操作或輸入而形成的指令，此時，使用人員所輸入的指令可以是用于控制超聲波診斷裝置200的設定指令。以下，更詳細地說明本發明的探針210的結構。

圖3為本發明一實施例的超聲波探針的立體圖，圖4為部分切開本發明一實施例的探針內的轉換器并立體示出的圖，圖5為本發明一實施例的探針內的轉換器的剖視圖，圖6為本發明一實施例的壓電層的剖視圖。

參照圖3至圖6，本發明一實施例的超聲波探針210可包括外殼310、透鏡320及電纜330。

外殼310作為用于覆蓋探針210的內部模塊的蓋子，形成探針210的本體。這種外殼310可包括轉換器340，上述轉換器340用于超聲波信號的發送、超聲波回波信號的接收及所接收的超聲波回波信號的轉換，可在設置于外殼310內部的轉換器340根據是否向超聲波診斷裝置200施加電壓來產生超聲波信號。將參照圖4至圖6來對轉換器340進行更加詳細的說明。

透鏡320用于發送超聲波信號、接收超聲波回波信號，與被檢查體的皮膚等診斷部位相接觸。并且，透鏡320使超聲波信號集中(focusing)在被檢查體所在的位置，并接收從被檢查體反射的超聲波回波信號。電纜330用于使超聲波診斷裝置200的本體220與探針210的外殼310相連接，電纜330可向本體220傳輸超聲波回波信號。

以下，參照圖4及圖6察看探針210內所包括的轉換器340的詳細結構。此時，圖5及圖6示出沿著上下方向切開圖4所示的轉換器的簡要剖視圖。即，圖5及圖6的剖視圖為將左右方向作為法線方向的剖視圖。

參照圖4及圖6，本發明一實施例的轉換器340可大致包括透鏡層320、匹配層510壓電層540及支持層550。

轉換器340可形成沿著從探針210箱被檢查體(對象體)發送超聲波信號的方向(即，前方側或深度方向)依次使支持層550、壓電層540、匹配層510、透鏡層320的形態。

壓電層540通過壓電器件(或壓電物質、壓電體)的振動來使電信號和音響信號互相轉換。

壓電層540可由多個壓電層沿著前后方向層疊而成。多個壓電層可包括第一壓電層530級第二壓電層520。此時，第二壓電層520可位于前方，第一壓電層530可位于后方。但是，多個壓電層并不是必須限定于2個層，可包括3層以上的壓電層。

壓電層540可由壓電器件形成，在本發明中，壓電器件可使用壓電陶瓷。即，第一壓電層530和第二壓電層540可作為壓電器件或主動器件來分別使用壓電陶瓷，但并不限定于此。例如，在超聲波探針中，作為壓電器件，可使用壓電陶瓷、壓電復合材料(piezo-composite)、壓電結晶等。此時，參照圖4，壓電層540可借助以留有間隔的方式沿著左右方向形成的切口580(kerf)劃分。

壓電陶瓷為鋯鈦酸鉛(leadzirconatetitanate)的固溶體(solidsolution)材料，呈現出易制造、壓電特性高、介電特性高的特性。微觀察看具有鈣鈦礦(perovskite)結構的壓電陶瓷，則在內部具有晶界(grainboundary)，在晶界內部存在偶極(dipole)。雖然偶極具有極性，但各個偶極朝向各不相同的任意方向，因而整體上極性為0，在此情況下沒有壓電特性。但是，若經過向壓電體施加電壓的還原(poling)工序，則將產生壓電特性。即，若向壓電體施加電能，則偶極進行分極旋轉，將產生全部沿著一方向整列的極化(polarization)，最終可作為壓電體來被驅動。

第二壓電層520和第一壓電層530能夠以柔性印刷電路板570(fpcb：flexibleprintedcircuitboard)為基準來分別層疊在前方和后方。即，第二壓電層520、柔性印刷電路板570及第一壓電層530沿著向被檢查體(對象體)發送超聲波信號的方向(即，前方側或深度方向)依次層疊而成。

而且，第二壓電層520和第一壓電層530可分別具有與前后方向相垂直的上下方向上的厚度產生變化的變剖面結構。

采用多層壓電陶瓷結構的以往的超聲波探針技術大多在結構上的特定縱橫比條件下產生模耦合，因而存在對探針的設計及獲取高畫質影像方面造成不利影響的問題。作為參考，模耦合是指從主動器件朝向深度(depth)方向及其他方向(即，上下方向和左右方向)所產生的振動對上述深度方向產生影響的模耦合。

本發明為了解決在特定縱橫比下所產生的這種問題，使第二壓電層520和第一壓電層530具有厚度沿著上下方向產生變化的變剖面結構。即，第二壓電層520和第一壓電層530分別形成在上下方向上具有不同厚度的結構。并且，為了避免特定縱橫比，在本發明中，第二壓電層520和第一壓電層530可分別由多個壓電器件形成，上述多個壓電器件可分別形成電分離的形態。

即，第一壓電層530可由多個壓電器件531、532、533形成，第二壓電層520也可由多個壓電器件521、522、523形成。此時，第二壓電層520的以上下方向為基準的中間部分522的厚度可大于端部部分521、523的厚度，第一壓電層530的以上下方向為基準的中間部分532的厚度可小于端部部分531、533。并且，為了改善縱橫比，在第二壓電層520中，中間部分522和端部部分521、523可在上下方向上互相隔開第二間隔524而設置，在第一壓電層530中，中間部分532和端部部分531、533可在上下方向上互相隔開第一間隔534而設置。

并且，在第一壓電層530中，中間部分532的前部面以與第二壓電層520的中間部分522的后部面相對的方式相對于端部部分531、533的前部面向后方凹陷，在第二壓電層520中，中間部分522的后部面比端部部分521、523的后部面更向后方突出。并且，第一壓電層530的中間部分532以相對于端部部分531、533形成高度差的方式凹陷，第二壓電層520的中間部分522以相對于端部部分521、523形成高度差的方式突出。

并且，第一壓電層530和第二壓電層520以在上述第一壓電層530與上述第二壓電層520之間設置柔性印刷電路板570來互相吻合的形狀突出及凹陷。

參照圖5及圖6，以與第一壓電層530的中間部分532的凹陷的形狀(上下方向上的寬度、深度方向上的厚度等)吻合結合的方式形成第二壓電層520的中間部分522突出的形狀。并且，以與相對于第一壓電層530的中間部分532突出的端部部分531、533的形狀吻合結合的方式使第二壓電層520的端部部分521、523的形狀相對于522凹陷。此時，用于形成這種吻合結合的形狀可通過考慮設置于第一壓電層530與第二壓電層520之間的柔性印刷電路板570的厚度、彎曲程度等來設定。

并且，第一壓電層530的后部面和第二壓電層520的前部面可形成扁平狀。其中，參照圖5及圖6，形成扁平狀是指在第一壓電層530或第二壓電層520中，端部部分并不相對于中間部分突出或凹陷，而是維持相同水平(深度)。

另一方面，由壓電陶瓷形成的第一壓電層530或第二壓電層520的厚度越厚，將生成低頻，如同所生成的低頻，頻率越低，衰減越少。因此，規避位于前方的第二壓電層520側變得更厚的方向上的特定縱橫比(例如，中間部分522變厚)，將更加有利于向前方傳遞超聲波信號。并且，在本發明中，第二壓電層520的中間部分522的厚度大于端部部分521、523的厚度，來在中間部分522生成高音壓，由此可借助變跡向深度方向(即，向被檢查體(對象體)發送超聲波信號的方向或前方側方向)更加均勻地傳遞超聲波，由此可起到可提高超聲波影像的品質的效果。

在本發明的實施例中，第一壓電層530的中間部分532以相對于端部部分531、533形成高度差的方式凹陷，第二壓電層520的中間部分522以相對于端部部分521、523形成高度差的方式突出，但并不限定于此。例如，可與此相反地使第一壓電層530的中間部分532以相對于端部部分531、533形成高度差的方式突出，并使第二壓電層520的中間部分522以相對于端部部分521、523形成高度差的方式凹陷。

另一方面，可在第一壓電層530與第二壓電層520之間設置柔性印刷電路板，第二壓電層520中的中間部分522與端部部分521、523之間的第二間隔524及第一壓電層530中的中間部分532與端部部分531、533之間的第一間隔534可與柔性印刷電路板570的厚度相對應。在本發明中，通過設定第一間隔534和第二間隔524來使各個壓電層以電分離的方式劃分，從而具有可改善壓電層540的縱橫比的效果。

第一壓電層530的多個壓電器件531、532、533和第二壓電層520的多個壓電器件521、522、523可分別在柔性印刷電路板570的前方和后方層疊，由此，柔性印刷電路板570可使第一壓電層530所包括的多個壓電器件531、532、533及第二壓電層520所包括的多個壓電器件521、522、523電連接。

可對這種柔性印刷電路板570進行精密加工，便于均勻地進行制造。而且，在本發明中，柔性印刷電路板570可被用作信號(signal)線，可在第二壓電層520與匹配層510之間設置第二墊片560(groundsheet)，可在第一壓電層530與支持層550之間設置第一墊片561。

并且，在如上所述的本發明中，使第二壓電層520和第一壓電層530在上下方向上具有互不相同的厚度，來改善壓電層540的縱橫比，從而可提高探針的音響特性，由此可通過改善上下方向的束剖面來提高超聲波影像的質量。

匹配層510位于壓電層540的前方，用于減少壓電層540與對象體之間的音響阻抗差，來使在壓電層540產生的超聲波信號最大限度傳遞到對象體的特定位置。

匹配層510可包括高匹配層512(mlh，matchinglayerhigh)和低匹配層511(mll，matchinglayerlow)，低匹配層511可位于高匹配層512的前方，高匹配層512可位于第二墊片560的前方。

匹配層510用于以高效率向對象體內發送在壓電層540產生的超聲波或以高效率從對象體內接收超聲波，起到分階段將壓電層540的音響阻抗匹配成接近被檢查體的音響阻抗的作用。

透鏡層320位于匹配層510的前方，使向壓電層540的前方移動的超聲波信號與對象體的特定位置相連接。

作為一例，透鏡層320可由將具有接近生物體的音響阻抗的硅膠等作為材料的音響透鏡構成，此時，形成透鏡層320的音響透鏡的形狀可形成中央突出的透鏡、形態平坦的透鏡等，可根據設計人員的設計來形成多種形態。

支持層550位于壓電層540的后方，通過阻斷向壓電層540的后方移動的超聲波信號，來防止影像歪曲。

另一方面，圖7至圖8示出對現有超聲波探針的性能和本發明一實施例的超聲波探針的性能進行比較的實驗結果。

圖7為示出根據本發明一實施例導出的第一實驗結果的圖表的圖，圖8為示出根據本發明一實施例導出的第二實驗結果的圖表的圖。圖7表示波形(waveform)圖表圖8表示頻譜(frequencyspectrum)圖表。

在圖7至圖8中，測量值(measured(uniformmultilayered))表示利用各層的厚度均勻的超聲波探針(即，現有的采用多層型主動層(multilayeredactivelayer)結構的超聲波探針)測定的圖表，有限元分析值(fea(uniformmultilayered))表示對測量值采用有限元分析(fea，finite-elementanalysis)的圖表，有限元值表示對利用本發明的超聲波探針(即，采用各層的厚度不均勻的多層型主動層(un-uniformmultilayeredactivelayer)結構的超聲波探針)測定的值采用有限元分析的圖表。

對此，對分數帶寬(fractionalbandwidth)、靈敏度(sensitivity)及衰蕩時間值測定的有限元分析(fea(uniformmultilayered))值和有限元分析值(fea(un-uniformmultilayered))如下。

在有限元分析值(fea(uniformmultilayered))中，－6db下的分數寬帶值為74.8％，靈敏度值為－68.6db，－20db下的衰蕩時間值為1.14μs，在有限元分析值(fea(un-uniformmultilayered))中，－6db下的分數寬帶值為75.9％，靈敏度值為－66.3db，－20db下的衰蕩時間值為1.12μs。

由此，采用現有技術的超聲波探針的靈敏度值為－68.6db，分數帶寬值為74.8％，相反，采用本發明的技術的超聲波探針的靈敏度值為－66.3db，分數帶寬值為75.9％，因此可確認到，與現有技術相比，本發明中的靈敏度和分數帶寬增加。并且，在衰蕩時間值方面，采用現有技術的衰蕩時間值為1.14μs，采用本發明的技術的衰蕩時間值為1.02μs，因此，與現有技術相比，減少了衰蕩時間。

像這樣，采用本發明的技術的超聲波探針通過減少因主動層(activelayer，意味著壓電層)的模耦合而造成的串擾來改善主動層的縱橫比，從而可增加靈敏度和帶寬并減少衰蕩時間。

另一方面，圖9為示出根據本發明一實施例導出的第三實驗結果的圖表的圖，圖9示出利用現有的超聲波探針(即，采用現有的多層型主動層結構的超聲波探針)及本發明的超聲波探針(即，厚度互不相同的多層型主動層)測定的波束寬度(beamwidth)的圖表。

根據圖9，本發明的超聲波探針采用厚度互不相同的多層型主動層結構，從而使上下方向的波束寬度沿著深度更加整齊，從而可改善超聲波影像的質量，尤其可改善近場圖像的質量。

并且，圖10為示出根據本發明一實施例導出的第四實驗結果的圖表的圖，圖10示出利用現有的超聲波探針(即，采用現有的多層型主動層結構的超聲波探針)及本發明的超聲波探針(即，厚度互不相同的多層型主動層)測定的阻抗的振幅圖標。

根據圖10，與使用具有各層的厚度在上下方向上均勻的多層型主動層結構的現有的超聲波探針時的阻抗的減少程度相比，本發明的超聲波探針表現出相似或更高水平的阻抗減少程度，可更加有效地減少阻抗。并且，如上所述的本發明可通過減少阻抗來提高與影像系統之間的電匹配。
