本發明專利申請是國際申請?zhí)枮閜ct/us2008/074103、國際申請日為2008年8月22日、進入中國國家階段的申請?zhí)枮?00880110377.5、名稱為“呼吸氣體供應和共享系統及其方法”的發明專利申請的分案申請。

相關申請的交互參照

本申請要求對2007年8月22日提交的美國臨時專利申請系列號60/957,383和2007年12月17日提交的美國臨時專利申請系列號61/014,312的優先權益，本文以參見方式引入它們的內容。

本發明涉及病人用的呼吸機。本發明可包括一個或多個與病人呼吸機相關聯的隔離裝置，這些隔離裝置可用來對一個或多個病人提供呼吸氣體。

背景技術：

術語“呼吸機”在本文中用來聯合地指呼吸機和通風機，包括各種高頻呼吸機。在醫院里，當病人自己不能呼吸時，他們可能需要呼吸機的幫助。呼吸機是昂貴的機器，因此，醫院不想具有數量很多的過多的呼吸機。疾病的流行相對少見，但有可能造成大量傷亡事件。上一世紀中曾有過三次流行性感冒爆發，據估計每400年中發生32次。在流行病事件中，諸如可由流行性感冒h5n1的突變異種所造成，這已在亞洲的野鳥和家禽中出現，需要呼吸機的病人數量可能超過可供的數量。在流行病的情況下，估計的短缺數量表明為需要30％到200％或更多的呼吸機。在如此短缺期間，醫生可能面臨不愉快的抉擇，停止某一個病人使用呼吸機，而讓另一個病人使用，或拒給危急中的新病人以呼吸機的支持。在某些情形中，終止或不能提供呼吸機的使用，哪怕是暫時的，都會使病人延長痊愈的時間，傷害病人或甚至喪失病人生命。

單個呼吸機可用來同時支持好幾個病人，由此，增加了可被醫治的病人數量，但現有技術不能阻止交叉感染。這就是說，當幾個病人共享使用現有技術的呼吸機時，一個病人攜帶的疾病、細菌和病毒就有可能污染其它病人使用的環境和設備，并可直接傳遞到其它病人。此外，因為還沒有提供一種機器可單獨地適應每個病人的呼吸需求，例如，個體化的潮氣量、峰值壓力、氧濃度和呼氣末正壓(“peep”)，所以，共享一個呼吸機的現有技術嚴重地限制了適應每個個別病人單獨呼吸支持需求的能力。

現有的介紹中還沒有描述過使用再呼吸回路來允許兩個或多個病人無菌地共享呼吸機。美國專利no.6,675,799(“′799專利”)描述了一種再呼吸裝置，用來使單個病人與他/她的呼吸機、照料者和環境隔離開。然而，′799專利沒有公開如何使用單個呼吸機同時使一個以上病人呼吸?！?99專利也沒有表述：(1)如何用共享呼吸機來將病人潮氣量減少到低于提供給裝置體積；(2)如何將峰值氣道壓力限制到低于共享呼吸機的設定值；(3)如何使共享一個呼吸機的多個病人的氧濃度個性化；(4)如何將peep增加到高于共享呼吸機的設定值；或(5)如何在幾個病人共享一個呼吸機時保存氧氣量，在共享呼吸機期間，所有這些對于病人設置的個性化可以是關鍵的。相比之下，根據本發明的隔離裝置具有改變呼吸氣體供應狀態的能力，由此，可使得使用由幾個病人共享的呼吸機的病人所接受的呼吸氣體的特性個性化。該能力可改變使用一次性裝置對病人提供呼吸氣體的條件，這種能力使得呼吸機不昂貴，也不復雜，能夠向病人提供具有更好規定的壓力、體積和氧濃度特征的呼吸氣體。

此外，通過使用壓縮空氣源在病人氣道中增加壓力來機械地使病人肺部換氣，由此來操作呼吸機。一般地，呼吸機需要壓縮空氣和壓縮氧氣，根據病人需要來改變兩者比例。像那些為防備流行病而儲存的設備一樣，廉價呼吸機可能不能有效地利用供應的氣體。該種不足對于壓縮空氣來說就無關緊要，因為在醫院里機械壓縮機可用來就地產生連續供應的壓縮空氣，即使在疾病流行期間，也不會考慮壓縮空氣的短缺。然而，壓縮氧氣通常由遠處的氣體供應商產生，通常以壓縮氧氣瓶或液態氧提供給醫院。在疾病流行中，要考慮壓縮氧和液態氧的短缺。氧氣濃縮器可用來為自發呼吸病人產生氧氣，但由于大部分呼吸機需要高于通常氧氣濃縮器產生的壓力的壓縮氣體流入流，所以氧氣濃縮器無法與大部分呼吸機一起使用。因此，有利的是要有一系統，該系統通過僅使用壓縮空氣來使肺擴張和使用有效的再呼吸裝置來提供氧氣給病人，來減少機械呼吸所需的氧氣量。以前還沒有裝置描述過使用廉價的呼吸機來對付預期的壓縮氧的短缺時或更先進的呼吸機缺少期間儲存可供的氧氣。使用再呼吸裝置來保存氧氣有助于滿足這些需要。

在大量傷亡事件期間，配置一次性的隔離裝置來儲存氧氣，并將便宜的、不復雜的、費氧的呼吸機轉換為可供的、尚還較復雜的、儲存氧氣的隔離呼吸機，這樣可救助生命。這一點不為′799專利所預見到。

技術實現要素：

本發明可實施為一種用于將呼吸機與一個或多個病人隔離的裝置。如此裝置可具有外殼和可動分隔件?？蓜臃指艏蛇B接到外殼，并具有該分隔件的病人側和分隔件的致動側。呼吸機可在分隔件致動側連接到外殼上，以使呼吸機可移動該分隔件。隔離裝置可包括位于致動側上的入口壓力調節器和/或位于病人側上的出口壓力調節器。這些調節器可改變供應到病人的呼吸氣體的供應狀態(包括但不限于壓力和體積)。

本發明可實施為一種包括呼吸機和兩個或多個隔離裝置的系統，隔離裝置可類似于以上所述的裝置。如此的系統可用來使用一個呼吸機向一個以上病人提供呼吸氣體。在該實施例的系統中，入口壓力調節器和/或出口壓力調節器可用來根據病人需要使提供給每個病人的呼吸氣體的供應狀態變得個性化。

本發明可實施為一種使用呼吸機的方法，該方法借助于一個呼吸機和至少兩個隔離裝置來向至少兩個病人提供呼吸氣體。隔離裝置可類似于以上所述的裝置，并可包括入口和/或出口壓力調節器，用來根據病人需要使提供給每個病人的呼吸氣體的供應狀態變得個性化。

本發明可實施為一種提高呼吸機性能的方法。該實施例的方法可使用呼吸機和類似于上述的隔離裝置，隔離裝置包括入口壓力調節器和/或出口壓力調節器來修正提供給病人的呼吸氣體的供應狀態。

附圖說明

為了更完整地理解本發明的特征和目的，可參照附圖和其后的描述。簡要地，附圖中：

圖1是根據本發明的裝置的示意圖；

圖2是根據本發明實施例的系統的示意圖；

圖3是顯示根據本發明另一實施例的系統的示意圖；

圖4是顯示圖2實施例細節的示意圖；

圖5是一種類型入口壓力調節器的示意圖；

圖6是根據本發明實施例的裝置的示意圖，顯示壓力測量點；

圖7a是顯示為關閉(閉塞)結構的史達林(starling)阻力器的示意圖；

圖7b是顯示為打開結構的starling阻力器的示意圖；

圖8是根據本發明另一實施例的具有氣動轉速計的裝置的示意圖；

圖9是根據本發明另一實施例的使用波紋管的裝置的示意圖；

圖10根據本發明另一實施例的呼吸路徑和外殼部分的細節，顯示peep閥的一個替代位置；

圖11是顯示根據本發明方法的流程圖；以及

圖12是顯示根據本發明另一實施例的方法的流程圖。

具體實施方式

本發明可實施為隔離一個或多個病人之間的呼吸機的裝置。圖1示出根據本發明的隔離裝置10。該隔離裝置10可具有圍繞可動分隔件16設置的外殼13?？蓜臃指艏?6可連接到外殼13并可具有可動分隔件16的病人側22和可動分隔件16的致動側25?？蓜臃指艏?6可呈柔性袋的形式。隔離裝置10可包括與致動側25流體連通的入口壓力調節器82。入口壓力調節器82可調節致動側25上允許的呼吸氣體壓力。入口壓力調節器82還可將致動側25上的壓力限制到要求的最大值(“峰值壓力”)。隔離裝置10可包括與可動分隔件16的病人側22流體連通的出口壓力調節器84。出口壓力調節器84可在呼氣過程中調節病人側22上外殼13內的壓力，并可用來產生在病人側22上的peep，例如，通過限制從病人側22上的外殼13流出的氣體，peep不同于呼吸機的壓力，因此，保持比呼吸機上設定的壓力高的呼氣末正壓。

外殼13還可具有與致動側25流體連通的呼吸機孔口28，其適于與呼吸機29氣動地連通。外殼13還可具有與病人側22流體連通的病人吸入孔口31，其適于與病人氣動地連通。外殼13可具有與病人側22流體連通的偏置入流孔口33，其適于與新鮮吸入氣體80的源頭氣動地連通。外殼13可具有與病人側22流體連通的呼氣返回孔口36。隔離裝置10還可包括與病人側22流體連通的co2洗滌器55，以在再呼吸過程中降低返回到病人的氣體內co2的水平。如此一個洗滌器55可定位成使流出外殼13的呼吸氣體在吸氣時流過洗滌器55流入病人，和/或使從病人流出的呼吸氣體在呼氣時流過洗滌器55到外殼13。圖4示出一個借助于呼氣管路96連接到“病人1”的洗滌器55，和另一個借助于吸氣管路98連接到“病人2”的洗滌器55。

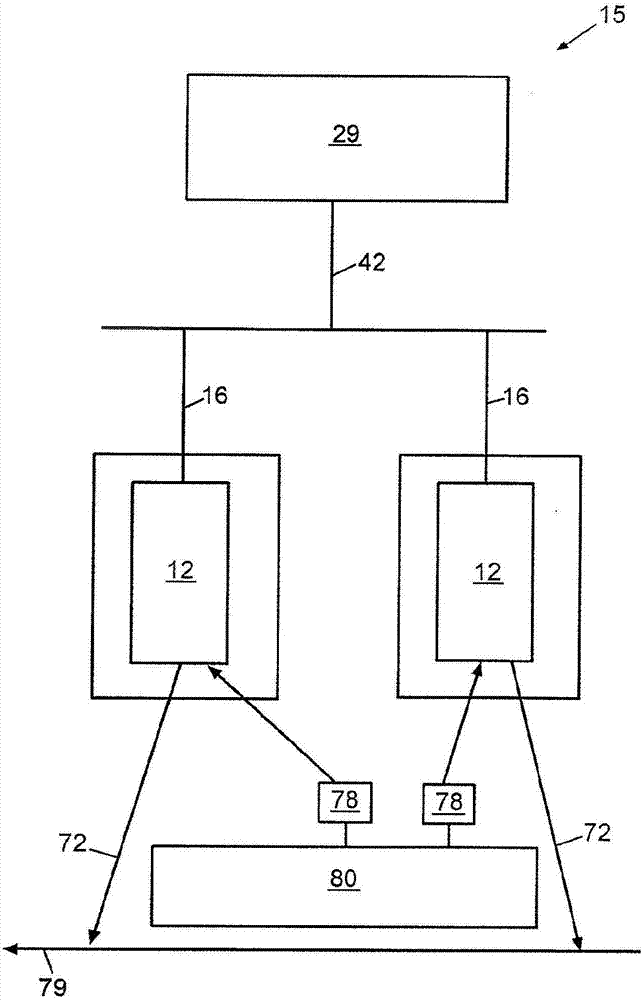

圖2示出本發明還可實施為呼吸氣體的共享系統15。在如此的系統15中，設置呼吸機29和至少兩個隔離裝置12。呼吸機29可借助于呼吸路徑42連接到每個隔離裝置12的入口16。隔離裝置12可以是本技術領域內公知的許多類型的裝置，例如，在′799專利中揭示的類型，或以上所述的類型。圖3示意地示出呼吸氣體共享系統17的另一實施例，其中，示出了四個隔離裝置12。一個病人可與一個隔離裝置12相關聯。

圖4示出根據本發明另一實施例的呼吸氣體供應系統20。該圖中的系統20顯示有通過單個呼吸機29進行呼吸的兩個病人，他們使用兩個功能上類似于如上所述的隔離裝置40。每個外殼13可由一個以上構件制成，例如，外殼13在病人側22上的部分可以是一件，而在致動側25上的部分可以是另一件。外殼13在病人側22上的部分可從新鮮氣體源80吸收新鮮氣體。新鮮氣體流可由新鮮氣體控制器78控制，新鮮氣體可由處理機99進行變換。處理機99例如可以是蒸發器、噴霧器、攪拌器、混合器、增濕器，或這些裝置的任何組合。圖4示出病人可連接到再呼吸回路中，該再呼吸回路可包括止回閥66、63和co2洗滌器55。

在操作中，呼吸機29可設定成提供：(1)峰值壓力和要求的呼氣末正壓(“壓力模式”)；或(2)要求的潮氣量和呼氣末正壓(“潮氣量模式”)。在壓力模式操作中，隔離裝置40可設置有呼吸機29的峰值壓力和呼氣末正壓，而病人將得到由其胸腔容積確定的潮氣量。如果在壓力模式中有一個以上隔離裝置40(因此，一個以上病人)連接到呼吸機29，則任何特殊的病人將接受到由該病人胸腔容積確定的潮氣量。然而，在如此一情形中，供應到病人體內的潮氣量對于該病人可能是不合適的；例如，峰值應力可能對于特殊病人造成過低的潮氣量，因此對病人提供不足夠的氧氣，或從病人體內除去不足夠的二氧化碳。為了避免這種情形，可選擇峰值壓力使得能讓進行呼吸的最艱難的病人也能足夠地呼吸，但假定該峰值應力不超過某些安全的上限(例如，35至50厘米水柱高)。

提供給特殊隔離裝置10的峰值壓力可使用入口壓力調節器82(圖1)減小到低于呼吸機29的峰值壓力，該調節器82可部分地或完全地阻塞呼吸路徑42，該路徑42將呼吸機29連接到隔離裝置10。圖5示出一個如此的入口壓力調節器82，其使用呼吸機路徑阻塞卡鉗86來作用于柔性管88上。可調整的信號例如可通過壓力傳感器87被提供到入口壓力調節器82。通過其后的信號可啟動再次打開該入口壓力調節器82，例如，響應于呼吸機29的壓力下降到低于隔離裝置10的壓力來作這樣的啟動，例如，這可通過下游壓力傳感器45進行測量。如果入口壓力調節器82已經關閉管子88，則呼吸機29內如此的壓力下降(低于隔離裝置40的壓力)可在預設的呼吸機29呼氣循環起動時發生。

在本發明的系統20中，呼吸機29可用作為一個定時裝置來設定呼吸循環，并通過隔離裝置40來對一個或多個病人肺部的機械呼吸提供動力。為此原因，呼吸機29不需是昂貴的、先進的裝置，因為隔離裝置40可控制專用于病人的參數，例如，病人潮氣量、峰值氣道壓力和peep。因此，應該理解到，呼吸機29尤其可以是機械式呼吸機、諸如安布袋之類的手工呼吸機，或連續氣道正壓(“cpap”)裝置，其僅提供恒定的氣道正壓。

呼吸機29(尤其是不貴的型號)可使用大量氣體來執行呼吸功能。此外，這些裝置可能是“漏的”，由于泄漏或其它不足而使提供給呼吸機的一定量氣體可能失去，因此，不能完全地提供給病人。當用補充以氧氣的氣體供應給呼吸機時，泄漏可造成該補充的氧氣不能有效地使用，所述補充氧氣是短期供應的氣源。在本發明的系統20中，呼吸機29可使用來自壓縮機的室內空氣來移動隔離裝置40中的分隔件16。這可降低對用壓縮空氣和壓縮氧氣來提供給可能不有效的呼吸機29的需求，這是使用呼吸機29直接讓病人呼吸而不利用隔離裝置40時所要求的。當使用呼吸機29中的壓縮空氣來移動隔離裝置40中分隔件16時，通過直接向每個隔離裝置40提供補充的氧氣，可滿足每個病人的氧氣需求，氧氣在隔離裝置40內可以更有效地被使用。新鮮氣體源80可包括一種系統，該系統可從液態氧氣瓶、壓縮氣體瓶或氧氣濃縮器中供應氧氣。對于各個隔離裝置40，可獨立地選擇新鮮氣體流量。可選擇新鮮氣體流量來完成對肺部的供氣，達到最佳的峰值壓力，而使呼吸機路徑阻塞卡鉗86關閉。為了這樣做，當呼吸機29可用來向病人提供吸氣氣體，阻塞卡鉗86可保持打開，而當呼吸機29達到預定壓力時，例如，達到其峰值壓力，阻塞卡鉗86可被關閉，新鮮氣體流則可用來將潮氣量增大到高于呼吸機29所推進的體積。

處理機99例如可以是攪拌器來混合氧氣和空氣，使供應到病人側22上的隔離裝置40部分的氣體中氧濃度個性化。再呼吸回路可用來更加完全地利用進入病人側22上的隔離裝置40部分的新鮮氣體。使用再呼吸回路，該系統20就可使用低的新鮮氣體流量，這可將氧氣的使用量降低到其它情況下所要求量的一小部分。

為了控制呼氣末正壓，通向入口壓力調節器82的信號也可被用來控制排出壓力調節器84(見圖1和6)，以阻塞氣體排出管路72(見圖1和2)，并在吸氣過程中防止氣體從病人側22上的隔離裝置10、40部分排出?；蛘撸墒褂檬愤_林(starling)阻力器來調節從病人側22上的隔離裝置10、40部分釋放出的氣體，如此一個starling阻力器可以被連接起來，以使隔離裝置10、40內的壓力必須超過呼吸機回路內的壓力，以便使排出的氣體離開病人側22上的隔離裝置10、40部分。圖7a和7b示出如此一個starling阻力器46，分別處于關閉結構和打開結構，其中，從阻力器入口47到阻力器出口48的氣體流動受控制管路49內壓力控制。在使用中，starling阻力器46的阻力器入口47可連接到病人側22上的隔離裝置10、40部分，而阻力器出口48可連接到排氣管路72，控制管路49可連接到呼吸機路徑42，介于外殼13和入口壓力調節器82之間。手動調節的peep閥89位于starling阻力器或卡鉗之前或之后，當有必要修改病人的peep來超過呼吸機29的設定值時，該閥89則可用來將peep向上調節到高于呼吸機29的設定值。這樣做可有附加的好處：在下一吸氣之前，可促進對致動側25上的隔離裝置10、40的部分進行清空，確保所供應的潮氣量的一致性。在圖10所示的替代的實施例中，peep閥可以位于呼吸機路徑42內。

在圖6所示實施例中，分隔件16在病人側22上的壓力(p3)和分隔件16在致動側25上的壓力(p2)之間的具體壓差可以進行測量，然后，可使用閾值來觸發事件，通過阻塞呼吸機路徑42來減少從呼吸機29到隔離裝置50的氣體流入流，由此，設定病人的潮氣量和呼氣末正壓。如此的壓力差例如可用位置偏置器來造成，例如用具有兩端的繩索34，其中，第一端連接到可動分隔件16，而第二端連接到外殼13。除了形成橫貫分隔件的壓力差之外，位置偏置器可形成回復力，以將可動分隔件16返回到其靜止形狀和位置。在另一實例中，橫貫可動分隔件16的壓力差和該回復力可由可動分隔件16或其附件的彈性來產生，例如，如果可動分隔件16是由包括諸如乳膠那樣的彈性材料的一種材料制成的話。橫貫可動分隔件16的壓力差可用來控制新鮮氣體控制器78或入口壓力調節器82。由如此的回復力產生的壓力差通常正比于可動分隔件16的位移程度，因此，它是潮氣量的一種合適指示。伴隨呼吸機流出流循環的啟動而其后產生的呼吸機29內的壓降(p1)，可產生橫貫入口壓力調節器82的壓力差，其可用來作為再次打開入口壓力調節器82的信號。

空氣泄漏可能在病人身上發生，或可能在氣道連接處發生，例如，在氣管內管子周圍發生。在呼吸通道42被阻塞時，病人側22上的壓力p3可用來探測和響應于病人側22上或病人連接處周圍的空氣泄漏。當使用再呼吸回路時，空氣泄漏可產生對補償?shù)男迈r氣體流的需求，以防止病人側22上壓力損失?？蓪Σ∪藗?cè)22上壓力p3進行檢測并與理想值比較。當壓力p3小于理想值而呼吸路徑42被阻塞時，可指示出空氣的泄漏，并通過向新鮮氣體流入流控制器78發送信號，可增加新鮮氣體流動。該機理形成一種新的機械呼吸模式，它可以最佳地表述為“泄漏補償、壓力調節、體積控制”。

可對分隔件16在病人側22的壓力p3進行檢測并與呼吸機29的壓力p1比較，以借助于排氣壓力調節器84來控制阻塞和再打開排氣通道的定時，排氣壓力調節器84可包括例如starling阻力器。例如，如果排氣壓力調節器84處于阻塞狀態，則在p3小于或等于壓力p1之后，測量到一過渡變化，其中，壓力p3變?yōu)榇笥趬毫1，然后，可指示出呼吸機的呼氣循環，可將致動信號送到排氣壓力調節器84而致使排氣壓力調節器84打開。

包括新鮮氣體流入流和/或呼吸機斷開報警在內的其它功能可由壓力p1、p2和p3觸發，或根據這些壓力彼此關系進行觸發。例如，如果在壓力應高于或低于0psig的時間段中，p1、p2或p3中的任何一個壓力保持在0psig，則會響起報警以指示呼吸機可斷開或關閉。當使用位置偏置器34時，可使用應變片來觸發這些功能，應變片是基于位置偏置器34的繩索內的拉力而不是根據壓力差來觸發功能的。圖10示出呼吸路徑42和外殼13，顯示這樣一個實例，其中，可定位壓力傳感器87、43、41來分別測量p1、p3以及p2和p3之間差。

圖8示出本發明的具有氣體流速計85的隔離裝置90。該氣體流速計85可與致動側23氣體地連通，并可連接在入口壓力調節器82和呼吸機29之間。在如此一個實施例中，氣體流速計85可在吸氣過程中測量潮氣量，在要求的潮氣量已經提供后，該氣體流速計85可致使入口壓力調節器82阻塞該“路徑”?？刂破骰芈?4可連接到氣體流速計85和入口壓力調節器82，以便使用來自氣體流速計85的信號來控制對入口壓力調節器82的調節。氣體流速計85還可放置在病人吸氣孔口31和病人側22之間，或放置在病人和病人呼氣管路中的co2洗滌器55之間。如此的氣體流速計85可用于測量病人吸氣和呼氣潮氣量。吸氣和呼氣的潮氣量之差可指示出系統內的泄漏和/或可用來控制新鮮氣體控制器78以調整新鮮氣體的流入流。

在圖9中，示出本發明的還有另一實施例。在該實施例的隔離裝置30中，可動分隔件16顯示為隔膜23和波紋管24。位置指示器26可設置在隔膜23上，該位置指示器可用來產生觸發信號，以打開或關閉入口壓力調節器82、排氣壓力調節器84、用于新鮮氣體流入流的新鮮氣體控制器78，和/或呼吸機斷開的報警器。該位置指示器26可以是安裝在繩索上或可動分隔件16和外殼13之間的應變片?；蛘?，圖9示出該位置指示器26可以是光學的或磁性的指令器，其具有附連到可動分隔件16的發射器92和能夠探測發射器92位置的接收器94。

本發明還可實施為一種在至少兩個病人之間共享單個呼吸機的方法。圖11示出如此一個方法。根據本發明的方法可包括如下步驟：提供呼吸機的步驟100，提供第一隔離裝置的步驟110，提供第二隔離裝置的步驟120，利用呼吸機來驅動每個第一和第二隔離裝置內呼吸循環的步驟130，以及利用第一隔離裝置向第一病人的肺提供機械呼吸和利用第二隔離裝置向第二病人的肺提供機械呼吸的步驟140。第一和第二隔離裝置可以是本行業內公知的許多種類型的裝置，例如，’799專利中揭示的類型，或如上所述的類型。第一和第二隔離裝置各可以裝備或不裝備入口壓力調節器和/或排氣壓力調節器。入口和/或排氣壓力調節器可用來根據呼吸機提供氣體來驅動呼吸循環的狀態來修正供應狀態，例如，提供到病人肺以作機械呼吸之用氣體的壓力和體積。

圖12示出與本發明實施例相一致的用來改變呼吸機特性的方法。根據本發明的方法可包括如下步驟：提供呼吸機的步驟200，提供包括入口壓力調節器和排氣壓力調節器的隔離裝置的步驟210，利用呼吸機來驅動隔離裝置的步驟220，利用隔離裝置向病人的肺提供機械呼吸的步驟230。入口壓力調節器和/或排氣壓力調節器可根據呼吸機提供氣體來驅動呼吸循環的特性來修正供應狀態，例如，提供到病人肺以作機械呼吸之用氣體的壓力和體積。

現將認識到，本發明提供了一種可讓一個或多個病人無菌地使用單個呼吸機進行呼吸的系統和方法。此外，還將認識到，通過提供可個性化地調節潮氣量、氧氣份額和peep的隔離裝置，則可使用廉價的呼吸機來使一個或多個病人進行呼吸。該系統還可使呼吸機與感染病人隔離，以減小清理和部署該呼吸機的呼吸醫務工作者受感染的危險。該系統還可允許減少所用的氧氣量，在氧氣供應短缺時，例如，在大量傷亡事件中，減少氧氣量是有幫助的。

盡管本發明參照一個或多個特殊實施例進行了描述，但應該理解到，也可作出本發明其它的實施例，而不會脫離本發明的精神和范圍。
