本發明涉及假牙承載領域，特別是一種用于口腔科假牙承載裝置。

背景技術：

在口腔醫學領域，醫生把患者的壞牙換成跟真牙材料近似的假牙，保證人們的正常生活，由于假牙加工制造需要一定的時間，所以在后期成品存放的過程中，一定要保證無菌，通常細菌是看不見的，口腔醫院直接放置在普通的柜子里，用的時候就是簡單的用消毒棉進行擦拭，比較的不衛生，因此為了保證假牙的整體無菌性，也為了患者的健康，設計一種帶有消毒的假牙承載裝置是很有必要的。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種用于口腔科假牙承載裝置。

實現上述目的本發明的技術方案為，一種用于口腔科假牙承載裝置，包括條形承載基座,所述條形承載基座上表面邊緣處固定連接由多個支撐立柱，所述多個支撐立柱上表面固定連接由于條形承載基座相匹配的條形承載塊，所述條形承載塊內設有溫度控制機構，所述條形承載塊上表面設有條形承載箱體，所述條形承載塊與條形承載箱體之間設有固定機構，所述條形承載箱體內設有承載機構，所述條形承載基座下表面設有移動機構，所述條形承載箱體前表面設有緊鎖機構，所述承載機構由設置在條形承載箱體內下表面的一組N形支撐架、固定連接在一組N形支撐架上表面且與條形承載箱體相匹配的條形承載板、開在條形承載板上表面邊緣處的兩組五號圓形凹槽、設置在每個五號圓形凹槽內下表面且伸縮端向上的一號微型推動氣缸、套裝在每個一號微型推動氣缸推動端上且與所對應的五號圓形凹槽相匹配的真空吸盤、設置在每個五號圓形凹槽內且與所對應的真空吸盤相對應的電控升降支桿、設置在每個電控升降支桿上端面且與條形承載箱體內上表面固定連接的拉伸彈簧B套裝在每個電控升降支桿上的多個水平圓板、開在每個水平圓板側表面上的一號矩形豁口、嵌裝在每兩組一號矩形豁口內的矩形承載板、開在每個矩形承載板上表面的兩組十字交叉凹槽、設置在每個十字交叉凹槽內的多個拉動塊、固定連接在每個拉動塊上表面的矩形透明箱體、設置在每個拉動塊兩相對側表面上且與所對應的矩形透明箱體相匹配的一組彈性帶、設置在條形承載箱體內上表面的兩組紫外線消毒燈共同構成的，所述條形承載箱體側表面上設有控制器，所述控制器的輸出端通過導線分別與電控升降支桿、一號微型推動氣缸和紫外線消毒燈電性連接。

所述溫度控制機構由開在條形承載塊下表面的多個一號圓形凹槽、開在條形承載塊內且與每個一號圓形凹槽相搭接的二號圓形凹槽、設置在每個二號圓形凹槽內側表面上且旋轉端為水平兩組的一號微型旋轉電機、套裝在每個一號微型旋轉電機旋轉端上的擺動臂、固定連接在每個擺動臂上的折形勾、設置在每個一號圓形凹槽內的空心圓柱、固定連接在每個空心圓柱側表面上且與所對應的兩組折形勾相匹配的勾座、設置在每個空心圓柱內下端側表面上的內螺紋、設置在每個空心圓柱內且與內螺紋相匹配的擰動體。固定連接在每個擰動體上表面且與所對應的空心圓柱相匹配的制冷棒共同構成的，所述控制器的輸出端通過導線分別與一號微型旋轉電機和制冷棒電性連接。

所述緊鎖機構由開在條形承載箱體前表面上的一號矩形開口、開在一號矩形開口內兩相對側表面上的一組水平凹槽、設置在每個水平凹槽內的移動塊、開在每個移動塊上表面的三號圓形凹槽、嵌裝在每個三號圓形凹槽一號轉動軸承、嵌裝在一組一號轉動軸承內且與一號矩形開口相匹配的矩形透明擋門、固定連接在條形承載箱體前表面且位于一號矩形開口兩側的一組水平圓柱、嵌裝在每個水平圓柱內且旋轉為水平的二號微型旋轉電機、套裝在每個二號微型旋轉電機旋轉端上且與矩形透明擋門相匹配的旋轉檔桿、設置在條形承載箱體前表面上的指紋鎖共同構成的，所述控制器的輸入端通過導線與指紋鎖電性連接，所述控制器的輸出端通過導線與二號微型旋轉電機電性連接。

所述固定機構由開在條形承載塊側表面上的多個一號條形凹槽、固定連接在每個一號條形凹槽內兩相對側表面上的水平圓桿、套裝在每個水平圓桿上的拉伸固定桿、固定連接在每組拉伸固定桿一端面上且與所對應的一號條形凹槽相匹配的條形承載塊A、固定連接在每個條形承載塊A上表面的一組拉伸彈簧A、鉸鏈連接在每個條形承載塊前表面且與所對應一組拉伸彈簧A連接的折形扣架、開在條形承載箱體側表面上且與多個折形扣架相匹配的扣槽共同構成的。

所述移動機構由設置在條形承載基座下表面的的兩組條形凸起、開在每個條形凸起兩相對側表面上的一組四號圓形凹槽、嵌裝在每個四號圓形凹槽內的折形支架、套裝在每個折形支架上的二號轉動軸承、套裝在每個二號轉動軸承上的萬向輪、鉸鏈連接在每個條形凸起側表面上的一組擺動桿、設置在每個擺動桿下端面上的矩形框架、套裝在每個矩形框架上的滾動輪共同構成的。

所述多個水平圓板的數量為6-8個。

所述多個拉動塊的數量為4-6個。

所述控制器為MAM-200C的控制器。

所述控制器內設有PLC控制系統。

所述控制器上設有電容觸摸屏和市電接口，所述控制器的輸出端通過導線與電容觸摸屏電性連接，所述控制器的輸入端通過導線與市電接口電性連接。

利用本發明的技術方案制作的一種用于口腔科假牙承載裝置，一種結構比較簡單，操作比較方便，保證假牙整體的潔凈，保證患者的健康，保證存儲安全，移動便捷的裝置。

附圖說明

圖1是本發明所述一種用于口腔科假牙承載裝置的結構示意圖；

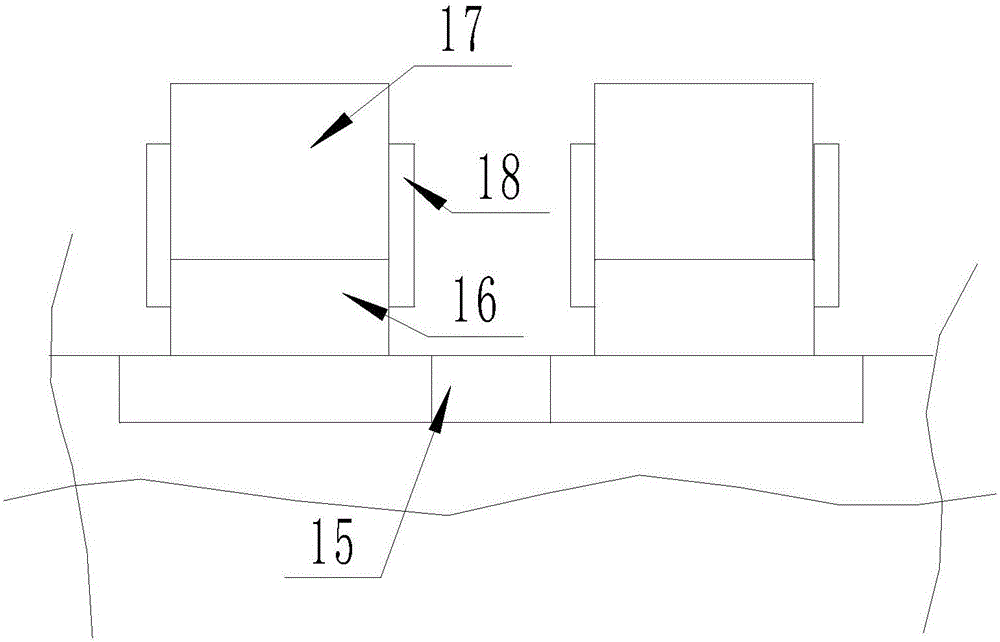

圖2是本發明所述承載機構的局部示意圖；

圖3是本發明所述緊鎖機構的局部示意圖；

圖4是本發明所述緊鎖機構的局部主視圖；

圖5是本發明所述固定機構的局部示意圖；

圖6是本發明所述移動機構的局部示意圖；

圖中，1、條形承載基座；2、支撐立柱；3、條形承載塊；4、條形承載箱體；5、N形支撐架；6、條形承載板；7、五號圓形凹槽；8、一號微型推動氣缸；9、真空吸盤；10、電控升降支桿；11、拉伸彈簧B；12、水平圓板；13、一號矩形豁口；14、矩形承載板；15、十字交叉凹槽；16、拉動塊；17、矩形透明箱體；18、彈性帶；19、紫外線消毒燈；20、控制器；21、一號圓形凹槽；22、二號圓形凹槽；23、一號微型旋轉電機；24、一號微型旋轉電機；25、折形勾；26、空心圓柱；27、勾座；28、擰動體；29、制冷棒；30、一號矩形開口；31水平凹槽；32、移動塊；33、三號圓形凹槽；34、一號轉動軸承；35、矩形透明擋門；36、水平圓柱；37、二號微型旋轉電機；38、旋轉檔桿；39、指紋鎖；40、一號條形凹槽；41、水平圓桿；42、拉伸固定桿；43、拉伸彈簧A；44、折形扣架；45、扣槽；46、條形凸起；47、四號圓形凹槽；48、折形支架；49、二號轉動軸承；50、萬向輪；51、擺動桿；52、矩形框架；53、滾動輪；54、PLC控制系統；55、電容觸摸屏；56、市電接口。

具體實施方式

下面結合附圖對本發明進行具體描述，如圖1-6所示，一種用于口腔科假牙承載裝置，包括條形承載基座(1)，所述條形承載基座(1)上表面邊緣處固定連接由多個支撐立柱(2)，所述多個支撐立柱(2)上表面固定連接由于條形承載基座(1)相匹配的條形承載塊(3)，所述條形承載塊(3)內設有溫度控制機構，所述條形承載塊(3)上表面設有條形承載箱體(4)，所述條形承載塊(3)與條形承載箱體(4)之間設有固定機構，所述條形承載箱體(4)內設有承載機構，所述條形承載基座(1)下表面設有移動機構，所述條形承載箱體(4)前表面設有緊鎖機構，所述承載機構由設置在條形承載箱體(4)內下表面的一組N形支撐架(5)、固定連接在一組N形支撐架(5)上表面且與條形承載箱體(4)相匹配的條形承載板(6)、開在條形承載板(6)上表面邊緣處的兩組五號圓形凹槽(7)、設置在每個五號圓形凹槽(7)內下表面且伸縮端向上的一號微型推動氣缸(8)、套裝在每個一號微型推動氣缸(8)推動端上且與所對應的五號圓形凹槽(7)相匹配的真空吸盤(9)、設置在每個五號圓形凹槽(7)內且與所對應的真空吸盤(9)相對應的電控升降支桿(10)、設置在每個電控升降支桿(10)上端面且與條形承載箱體(4)內上表面固定連接的拉伸彈簧B(11)套裝在每個電控升降支桿(10)上的多個水平圓板(12)、開在每個水平圓板(12)側表面上的一號矩形豁口(13)、嵌裝在每兩組一號矩形豁口(13)內的矩形承載板(14)、開在每個矩形承載板(14)上表面的兩組十字交叉凹槽(15)、設置在每個十字交叉凹槽(15)內的多個拉動塊(16)、固定連接在每個拉動塊(16)上表面的矩形透明箱體(17)、設置在每個拉動塊(16)兩相對側表面上且與所對應的矩形透明箱體(17)相匹配的一組彈性帶(18)、設置在條形承載箱體(4)內上表面的兩組紫外線消毒燈(19)共同構成的，所述條形承載箱體(4)側表面上設有控制器(20)，所述控制器(20)的輸出端通過導線分別與電控升降支桿(10)、一號微型推動氣缸(8)和紫外線消毒燈(19)電性連接；所述溫度控制機構由開在條形承載塊(3)下表面的多個一號圓形凹槽(21)、開在條形承載塊(3)內且與每個一號圓形凹槽(21)相搭接的二號圓形凹槽(22)、設置在每個二號圓形凹槽(22)內側表面上且旋轉端為水平兩組的一號微型旋轉電機(23)、套裝在每個一號微型旋轉電機(23)旋轉端上的擺動臂(24)、固定連接在每個擺動臂(24)上的折形勾(25)、設置在每個一號圓形凹槽(21)內的空心圓柱(26)、固定連接在每個空心圓柱(26)側表面上且與所對應的兩組折形勾(25)相匹配的勾座(27)、設置在每個空心圓柱(26)內下端側表面上的內螺紋、設置在每個空心圓柱(26)內且與內螺紋相匹配的擰動體(28)。固定連接在每個擰動體(28)上表面且與所對應的空心圓柱(26)相匹配的制冷棒(29)共同構成的，所述控制器(20)的輸出端通過導線分別與一號微型旋轉電機(23)和制冷棒(29)電性連接；所述緊鎖機構由開在條形承載箱體(4)前表面上的一號矩形開口(30)、開在一號矩形開口(30)內兩相對側表面上的一組水平凹槽(31)、設置在每個水平凹槽(31)內的移動塊(32)、開在每個移動塊(32)上表面的三號圓形凹槽(33)、嵌裝在每個三號圓形凹槽(33)一號轉動軸承(34)、嵌裝在一組一號轉動軸承(34)內且與一號矩形開口(30)相匹配的矩形透明擋門(35)、固定連接在條形承載箱體(4)前表面且位于一號矩形開口(30)兩側的一組水平圓柱(36)、嵌裝在每個水平圓柱(36)內且旋轉為水平的二號微型旋轉電機(37)、套裝在每個二號微型旋轉電機(37)旋轉端上且與矩形透明擋門(35)相匹配的旋轉檔桿(38)、設置在條形承載箱體(4)前表面上的指紋鎖(39)共同構成的，所述控制器(20)的輸入端通過導線與指紋鎖(39)電性連接，所述控制器(20)的輸出端通過導線與二號微型旋轉電機(37)電性連接；所述固定機構由開在條形承載塊(3)側表面上的多個一號條形凹槽(40)、固定連接在每個一號條形凹槽(40)內兩相對側表面上的水平圓桿(41)、套裝在每個水平圓桿(41)上的拉伸固定桿(42)、固定連接在每組拉伸固定桿(42)一端面上且與所對應的一號條形凹槽(40)相匹配的條形承載塊A、固定連接在每個條形承載塊A上表面的一組拉伸彈簧A(43)、鉸鏈連接在每個條形承載塊(3)前表面且與所對應一組拉伸彈簧A(43)連接的折形扣架(44)、開在條形承載箱體(4)側表面上且與多個折形扣架(44)相匹配的扣槽(45)共同構成的；所述移動機構由設置在條形承載基座(1)下表面的的兩組條形凸起(46)、開在每個條形凸起(46)兩相對側表面上的一組四號圓形凹槽(47)、嵌裝在每個四號圓形凹槽(47)內的折形支架(48)、套裝在每個折形支架(48)上的二號轉動軸承(49)、套裝在每個二號轉動軸承(49)上的萬向輪(50)、鉸鏈連接在每個條形凸起(46)側表面上的一組擺動桿(51)、設置在每個擺動桿(51)下端面上的矩形框架(52)、套裝在每個矩形框架(52)上的滾動輪(53)共同構成的；所述多個水平圓板(12)的數量為6-8個；所述多個拉動塊(16)的數量為4-6個；所述控制器(20)為MAM-200C的控制器；所述控制器(20)內設有PLC控制系統(54)；所述控制器(20)上設有電容觸摸屏(55)和市電接口(56)，所述控制器(20)的輸出端通過導線與電容觸摸屏(55)電性連接，所述控制器(20)的輸入端通過導線與市電接口(56)電性連接。

本實施方案的特點為，條形承載基座上表面邊緣處固定連接由多個支撐立柱，多個支撐立柱上表面固定連接由于條形承載基座相匹配的條形承載塊，條形承載塊內設有溫度控制機構，條形承載塊上表面設有條形承載箱體，條形承載塊與條形承載箱體之間設有固定機構，條形承載箱體內設有承載機構，條形承載基座下表面設有移動機構，條形承載箱體前表面設有緊鎖機構，承載機構由設置在條形承載箱體內下表面的一組N形支撐架、固定連接在一組N形支撐架上表面且與條形承載箱體相匹配的條形承載板、開在條形承載板上表面邊緣處的兩組五號圓形凹槽、設置在每個五號圓形凹槽內下表面且伸縮端向上的一號微型推動氣缸、套裝在每個一號微型推動氣缸推動端上且與所對應的五號圓形凹槽相匹配的真空吸盤、設置在每個五號圓形凹槽內且與所對應的真空吸盤相對應的電控升降支桿、設置在每個電控升降支桿上端面且與條形承載箱體內上表面固定連接的拉伸彈簧B套裝在每個電控升降支桿上的多個水平圓板、開在每個水平圓板側表面上的一號矩形豁口、嵌裝在每兩組一號矩形豁口內的矩形承載板、開在每個矩形承載板上表面的兩組十字交叉凹槽、設置在每個十字交叉凹槽內的多個拉動塊、固定連接在每個拉動塊上表面的矩形透明箱體、設置在每個拉動塊兩相對側表面上且與所對應的矩形透明箱體相匹配的一組彈性帶、設置在條形承載箱體內上表面的兩組紫外線消毒燈共同構成的，條形承載箱體側表面上設有控制器，控制器的輸出端通過導線分別與電控升降支桿、一號微型推動氣缸和紫外線消毒燈電性連接,一種結構比較簡單，操作比較方便，保證假牙整體的潔凈，保證患者的健康，保證存儲安全，移動便捷的裝置。

在本實施方案中，條形承載箱體內下表面的一組N形支撐架上表面且與條形承載箱體相匹配的條形承載板上表面邊緣處的五號圓形凹槽內下表面且伸縮端向上的一號微型推動氣缸推動真空吸盤進行固定，五號圓形凹槽內且與所對應的真空吸盤相對應的電控升降支桿帶動多個水平圓板進行移動，水平圓板側表面上的一號矩形豁口內的矩形承載板上表面的兩組十字交叉凹槽內的拉動塊帶動矩形透明箱體進行移動，拉動塊兩相對側表面上且與所對應的矩形透明箱體相匹配的一組彈性帶負責固定，條形承載箱體內上表面的兩組紫外線消毒燈負責消毒，條形承載塊內且與每個一號圓形凹槽相搭接的二號圓形凹槽內側表面上且旋轉端為水平兩組的一號微型旋轉電機帶動旋轉端上的擺動臂進行轉動，空心圓柱內的制冷棒可以用來制冷，從而達到調節溫度的作用，條形承載箱體前表面上的一號矩形開口內兩相對側表面上的一組水平凹槽內的移動塊帶動一號轉動軸承帶動矩形透明擋門進行攔擋，條形承載箱體前表面上的指紋鎖可以用指紋打開透明擋門，條形承載基座下表面的的兩組條形凸起側表面上的一組四號圓形凹槽內的折形支架上的二號轉動軸承帶動萬向輪使得該裝置擁有了移動能力，方便了搬運，節省了人力。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
