本發明涉及到一種助力行走機構，具體涉及一種基于嵌入式系統的助力行走裝置及控制方法。

背景技術：

隨著社會的不斷發展，人民的生活水平以及醫療水平都有了大幅度的提升，從而使國民人均壽命也由六七十年代的60歲左右提升到如今的75歲左右，逼近世界發達國家的平均水平，隨著人均壽命的增加，老年人在社會總?cè)丝谥兴嫉谋壤苍诓粩嘣黾樱刂?010年，我國60歲以上的老年人口已超過1.78億，達到總?cè)丝诘?3.26％。同時，65歲以上的老年人口約為1.19億，占總?cè)丝诘?.87％，社會老齡化問題越來越嚴峻。

老年人口數量的增加，使得老年人產品需求量急劇上升。隨著年齡的增加，老年人的骨頭變“脆”，膝關節、髖關節等很容易出現疼痛、炎癥或病變，而且還要面對骨質疏松的影響，這些問題都限制了老年人的運動，而運動的減少又進一步加重了上述問題，就這樣惡性循環。為了解決這個問題，市場上已經出現了很多助行機構，它們?cè)谝欢ǔ潭壬暇徑饬死夏耆诉\(yùn)動問題。

但目前在市場上存在的下肢助行機構存在諸多限制：外骨骼驅動系統多使用液壓或氣壓驅動，控制精度不高、噪聲大，且驅動系統外殼采用固定結構，為了保證關節的轉動角度，使很多內部機構暴露在外，且容易對使用者造成傷害；此外現有外骨骼無法與其他設備互聯，使用者外出時，家人無法實施掌握使用者和機構的運行情況。因此，針對上述技術問題，有必要提供一種電機驅動的基于嵌入式系統的下肢康復外骨骼，以解決上述缺陷。本發明針對上述不足，提供一種基于嵌入式系統的下肢助力行走裝置，以幫助需要人群進行助力行走。

技術實現要素：

本發明要解決的問題就是提供一種基于嵌入式系統的電機驅動、為使用者關節提供額外轉矩的助力行走裝置，要求該裝置控制方便、精度高，可以遠程追蹤，有很高的外出使用安全性。

為實現上述目的，本發明提供如下技術方案：

一種基于嵌入式操作系統的助力行走裝置，包括右側背部支撐架、主控箱體、左側背部支撐架、腰帶固定螺栓、腰帶、連接片、右側腰部支撐件、前側腰部調節結構、后側腰部調節結構、髖關節固定螺栓、髖關節驅動機構、左側腰部支撐件、錯位連接件、錯位連接件螺栓、大腿主連接件、大腿固定機構、膝關節驅動機構、小腿固定機構、小腿主連接件、腳板螺栓、腳板、腳部固定帶；

所述右側腰部主支撐架和左側腰部主支撐架機構相同，其一端為“G”型結構，另一端通過前側腰部調節件和后側腰部調節件固定；六軸運動處理組件位于左側腰部主支撐架的外側，緊急按鈕位于右側腰部主支撐架外側；所述六軸運動處理組件與緊急按鈕通過導線與主控箱連接；

所述左側背部支撐架和右側背部支撐架套在對應側腰部主支撐架上，并用螺栓緊固連接；主控箱體通過連接片固定在左側背部支撐架和右側背部支撐架上，腰帶上的套孔穿過左側背部支撐架和右側背部支撐架，并使用螺栓固定；

所述髖關節驅動機構位于腰部支撐件的下側，并通過髖關節固定外殼與腰部支撐件的“G”型結構螺紋連接；錯位連接件、大腿主連接件、大腿固定機構構成髖關節執行機構，錯位連接件與髖關節驅動機構的輸出法蘭固定連接，大腿主連接件與錯位連接件固定連接，大腿固定機構與大腿主連接件相連；

所述膝關節驅動機構通過螺釘緊固的方式與大腿主連接件連接；小腿主連接件、小腿固定機構組成膝關節的執行機構，小腿主連接件與膝關節驅動機構固定連接，小腿固定機構與小腿主連接件相連；

所述腳板和腳部固定帶組成了腳部機構，腳板與小腿主連接件鉸接，腳部固定帶固定鉚接在腳板上。

進一步的，右側腰部主支撐結構與左側腰部主支撐機構的結構相同，其中，所述右側腰部主支撐結構包括L型支撐件和G型連接件；所述L型支撐件的一端設置G型連接件固定螺栓，且G型連接件固定螺栓與G型連接件通過L型支撐件螺母緊固。

進一步的，所述的髖關節驅動機構均包括編碼計數器、髖關節伺服電機、伺服電機墊片、髖關節減速器、減速器墊片、輸出軸、髖關節鍵、髖關節輸出法蘭、髖關節固定外殼、左側固定圓盤、右側固定圓環、髖關節轉動外殼、定位軸承、軸承定位法蘭、髖關節外殼墊圈，其中，髖關節伺服電機的尾部安裝有計數用編碼計數器，伺服電機輸出軸與髖關節減速器相連；減速器輸出軸與髖關節輸出法蘭通過髖關節鍵相連接；髖關節固定外殼與左側固定圓盤、右側固定圓環通過螺釘固定連接，形成外殼體，髖關節轉動外殼與髖關節輸出法蘭相連接，輸出軸一端與定位軸承相連，另一端與髖關節減速器相連。

進一步的，所述的大腿固定機構包括束縛帶固定結構、長固定螺栓、壓力應變片、大腿束縛帶，其中，壓力應變片固定在束縛帶固定結構的內側，束縛帶固定結構通過長固定螺栓與大腿主連接件固定，大腿束縛帶與束縛帶固定結構固定。

進一步的，所述的主控箱由主控箱底殼、主控箱蓋、短信模塊、短信模塊天線、中央處理器、GPS模塊、GPS模塊接收器、鋰電池、藍牙模塊、警報模塊組成，其中主控箱底殼、主控箱蓋通過螺栓連接，短信模塊天線與主控箱底殼固定連接，且天線端在箱體外部，GPS模塊接收器與主控箱蓋外部相連，中央處理器、GPS模塊、鋰電池、藍牙模塊、警報模塊在箱體內部與主控箱底殼固定連接。

進一步的，所述的六軸運動處理組件位于左側腰部主支撐架的后側，使用粘貼的方式使六軸運動處理組件與左側腰部主支撐架固定；所述的緊急按鈕位于右側腰部主支撐架的右側，使用螺釘固定的方式使緊急按鈕和左側腰部主支撐架固定。

進一步的，所述的嵌入式控制系統包括信號采集系統、中央處理系統、電機控制系統、信息發送系統和CAN總線。

進一步的，所述的信號采集系統包括GPS模塊、六軸運動處理組件、壓力應變片、編碼計數器；所述的中央處理系統包括處理芯片、串行接口、網絡接口、通用輸入輸出口等，所述處理芯片采用嵌入式操作系統UCOSIII；所述的電機控制系統包括伺服電機驅動芯片和伺服電機，所述伺服電機驅動芯片采用大功率直流驅動芯片。

與現有技術相比，本發明的有益效果是：

進一步的，所述裝置的控制方法為：

步驟一：壓力應變片測量人體下肢與康復裝置間作用所產生的壓力信號；GPS模塊采集坐標信號；六軸運動處理組件獲取裝置速度與角度信號；

步驟二：所測壓力信號經放大和模數轉換后經總線傳輸至中央處理器；坐標信號和速度與角度信號經放大和模數轉換后經藍牙模塊傳輸至中央處理器；

步驟三：中央處理器綜合處理各種信號；

步驟四：中央處理器產生伺服電機控制參數和短信模塊控制信號；

步驟五：編碼器測量伺服電機轉速，通過PID控制算法修復伺服電機轉速；

步驟六：重復以上步驟一到步驟五，實現基于嵌入式系統的助力行走裝置的正常運行；

步驟七：緊急情況，手動按動緊急按鈕或裝置自動將坐標信號和預設信息經由短信模塊發送至目標對象。

采用控制芯片搭載嵌入式控制系統，結構簡單，成本較低，適合推廣。

附圖說明

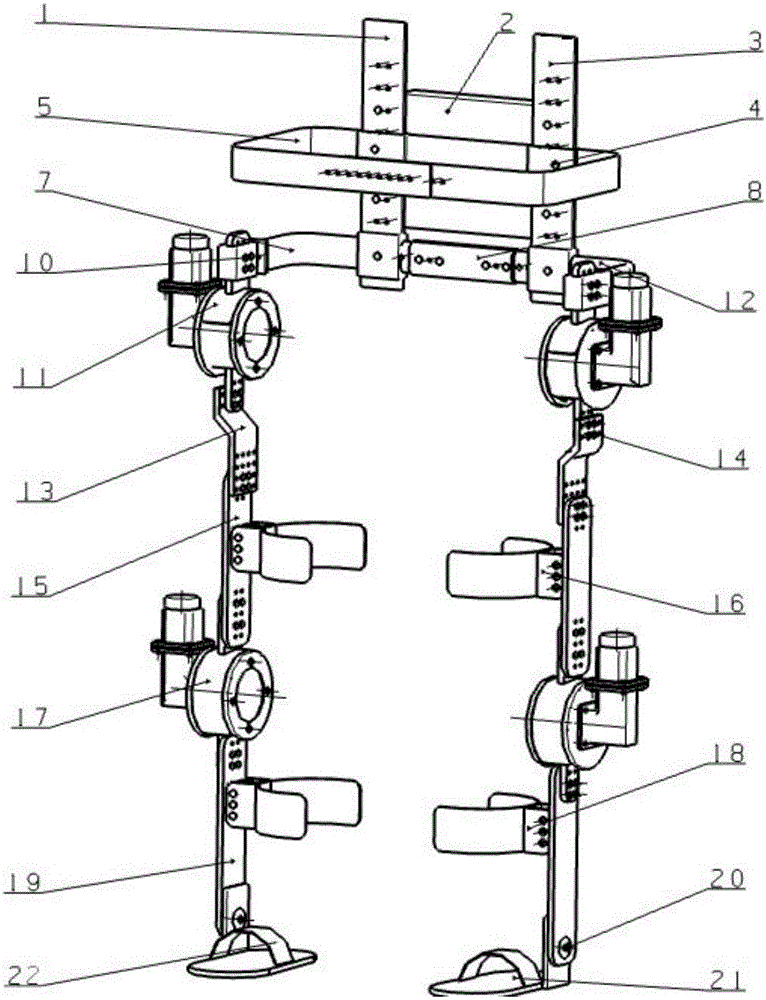

圖1是本發明整體結構示意圖；

圖2是本發明整體結構背面示意圖；

圖3是本發明腰部調整結構裝配爆炸圖；

圖4是本發明右側腰部主支撐件和緊急按鈕示意圖；

圖5是本發明髖關節驅動機構爆炸圖；

圖6是本發明大腿固定機構示意圖；

圖7是本發明主控制箱示意圖；

圖8是本發明電路結構示意圖。

附圖標記：

1-右側背部支撐架、2-主控箱體、3-左側背部支撐架、4-腰帶固定螺栓、5-腰帶、6-連接片、7-右側腰部支撐件、8-前側腰部調節結構、9-后側腰部調節結構、10-髖關節固定螺栓、11-髖關節驅動機構、12-左側腰部支撐件、13-錯位連接件、14、錯位連接件螺栓、15-大腿主連接件、16-大腿固定機構、17-膝關節驅動機構、18-小腿固定機構、19-小腿主連接件、20-腳板螺栓、21-腳板、22-腳部固定帶、23-緊急按鈕、24-六軸運動處理組件、201-主控箱底殼、202-中央處理器、203-短信模塊天線、204-短信模塊、205-GPS模塊接收器、206-GPS模塊、207-主控箱蓋、208-警報模塊、209-鋰電池、210-藍牙模塊、211-警報器孔、701-“G”型連接件、702-腰部固定螺栓、703-G型連接件固定螺栓、704-L型支撐件螺紋、705-L型支撐件、1101-編碼計數器、1102-髖關節伺服電機、1103-減速器固定螺栓、1104-伺服電機墊片、1105-減速器墊片、1106-髖關節減速器、1107-髖關節鍵、1108-髖關節外殼固定螺栓、1109-左側固定圓盤、1110-輸出軸、1111-髖關節轉動外殼、1112-髖關節輸出法蘭、1113-髖關節輸出法蘭螺栓、1114-髖關節固定外殼、1115-定位軸承、1116-輸出法蘭擋圈、1117-軸承定位法蘭、1118-髖關節外殼墊圈、1119-右側固定圓環、1120-髖關節端蓋螺栓。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

結合附圖1、2和3，在本發明實例中，一種基于嵌入式系統的下肢助力行走裝置，所述下肢助力行走機構其右側腰部主支撐架7和左側腰部主支撐架12機構相同，其一端為“G”型結構，另一端通過前側腰部調節件8和后側腰部調節件9固定；六軸運動處理組件24位于左側腰部主支撐架12的外側，緊急按鈕23位于右側腰部主支撐架7的外側；所述左側背部支撐架3和右側背部支撐架1套在對應側腰部主支撐架上，并用螺栓緊固連接；主控箱體2通過連接片6固定在左側背部支撐架3和右側背部支撐架1上，腰帶5上的套孔穿過左側背部支撐架3和右側背部支撐架1，并使用螺栓固定；

所述髖關節驅動機構11位于腰部支撐件7的下側，并通過髖關節固定外殼1104與腰部支撐件7的“G”型結構螺紋連接；錯位連接件13、大腿主連接件15、大腿固定機構16構成髖關節執行機構，錯位連接件13與髖關節驅動機構11的輸出法蘭1112固定連接，大腿主連接件15與錯位連接件13固定連接，大腿固定機構16與大腿主連接件15相連；

所述膝關節驅動機構17通過螺釘緊固的方式與大腿主連接件15連接；小腿主連接件19、小腿固定機構18組成膝關節的執行機構，小腿主連接件19與膝關節驅動機構17固定連接，小腿固定機構18與小腿主連接件19相連；

所述腳板21和腳部固定帶22組成腳部機構，腳板21與小腿主連接件19鉸接，腳部固定帶22固定鉚接在腳板21上；

結合附圖4，右側腰部主支撐結構7與左側腰部主支撐結構12結構相同，其中，所述右側腰部主支撐結構7包括L型支撐件705和G型連接件701；所述L型支撐件705的一端設置G型連接件固定螺栓703，且G型連接件固定螺栓703與G型連接件701通過L型支撐件螺母704緊固。

所述嵌入式控制系統由信號采集系統、中央處理系統、電機控制系統、信息發送系統和CAN總線組成，信號采集系統采集機構的各種信息經由CAN總線傳輸至中央處理系統，信息被處理后生成電機控制信號和警報信號發送至電機控制系統、信息發送系統；

所述信號采集系統由GPS模塊206、六軸運動處理組件24、壓力應變片603、編碼計數器組成1101，GPS模塊206與助行機構的總控箱固2定連接，六軸運動處理組24件位于右側腰部支撐件7上，可以測量三軸角速度、三軸加速，以數字輸出六軸或九軸的旋轉矩陣、四元數、歐拉角格式的融合演算數據；壓力應變片位于大腿固定帶16與大腿主連接件15之間；

所述中央處理系統由處理芯片、串行接口、網絡接口、通用輸入輸出口等組成，所述處理芯片采用嵌入式操作系統UCOSIII；電機控制系統由伺服電機驅動芯片和伺服電機組成，所述伺服電機驅動芯片采用大功率直流驅動芯片。

在本實施例中，患者穿戴機構時，通過調節左側腰部支撐件12以及右側腰部支撐件7和可調節腰部連接機構8的位置關系，實現不同腰圍尺寸的康復人群；腰帶上分布的若干圓孔可以多樣搭配以適合自身，且內側的柔軟材料也使得使用感上升；大腿錯位連接件14和大腿主連接件15搭配不同圓孔可以適合不同身高康復人員的需要。

結合附圖5，在本實施例中，髖關節驅動機構11包括編碼計數器1101、伺服電機1102、減速器1106、保護外殼1114和轉動保護殼1111、髖關節輸出法蘭1112、軸承1115、墊圈1118、外殼連接法蘭1117；其工作原理是：伺服電機1102收到控制系統的指令后發生轉動，編碼計數器1101記錄轉速，伺服電機1102的輸出軸與減速器1106的輸入端相吻合，實現減速，并通過減速器1106的輸出軸1110將減速后的轉速輸出，實現髖關節輸出法蘭1112的轉動，達到髖關節驅動機構的目的。

結合附圖6，在本實施例中，大腿固定機構16包括束縛帶固定結構1601、長固定螺栓1602、壓力應變片1603、大腿束縛帶1604，其中，壓力應變片1603固定在束縛帶固定結構1601的內側，束縛帶固定結構1601通過長固定螺栓1602與大腿主連接件15固定，大腿束縛帶1604與束縛帶固定結構1601固定；在嵌入式控制系統運行時，大腿和小腿的運動經由大腿束縛帶16和小腿束縛帶18產生壓力，測量裝置上壓力應變片1603發生形變，從而測量出壓力值，產生壓力值信號。

在本實施例中，六軸運動處理組件24采用MPU-6050模塊，模塊使用螺栓固定于左側腰部主支撐架12右側；所述的緊急按鈕23采用不銹鋼材料，位于右側腰部主支撐架7的右側，并通過螺釘緊固連接在左側腰部主支撐架7上。運動時六軸運動處理組件24測量三軸角速度、三軸加速，并以數字輸出六軸或九軸的旋轉矩陣、四元數、歐拉角格式的融合演算數據；當發生危險時，手動按警報按鈕或系統自動產生警告信息，該信息經由中央處理器處理后產生信號使短信發送模塊發送短信，達到告知家人的作用。

結合附圖7，主控箱2包括主控箱底殼201、主控箱蓋207、短信模塊204、短信模塊天線203、中央處理器202、GPS模塊206、GPS模塊接收器205、警報模塊208、鋰電池209、藍牙模塊210，其中主控箱底殼201、主控箱蓋207通過螺栓連接，短信模塊天線203與主控箱底殼201固定連接，且天線端在箱體外部，GPS模塊接收器205與主控箱蓋207外部相連，中央處理器202、GPS模塊206、警報模塊208、鋰電池209、藍牙模塊210在箱體內部與主控箱底殼201固定連接；中央處理系統接收經由CAN總線傳輸?shù)臄?shù)據，經由嵌入式操作系統處理，并將處理后的信息發送到對應的控制模塊；嵌入式控制系統產生的電機控制信號控制伺服電機驅動芯片產生伺服電機所需的電流和電壓，已達到系統需要的轉矩；中央處理系統可以通過JTAG接口下載嵌入式控制系統控制程序，并可通過串行接口對系統進行監控。

結合附圖8，嵌入式控制系統包括信號采集系統、中央處理系統、電機控制系統、信息發送系統和CAN總線。信號采集系統包括GPS模塊206、六軸運動處理組件24、壓力應變片1603、編碼計數器1601；所述的中央處理系統包括處理芯片、串行接口、網絡接口、通用輸入輸出口等，所述處理芯片采用嵌入式操作系統UCOSIII；所述的電機控制系統包括伺服電機驅動芯片和伺服電機1102，所述伺服電機驅動芯片采用大功率直流驅動芯片。

在本實施例中，裝置的控制方法為：

步驟一：壓力應變片1603測量人體下肢與康復裝置間作用所產生的壓力信號；GPS模塊206采集坐標信號；六軸運動處理組件24獲取裝置速度與角度信號；

步驟二：所測壓力信號經放大和模數轉換后經總線傳輸至中央處理器202；坐標信號和速度與角度信號經放大和模數轉換后經藍牙模塊2507傳輸至中央處理器202；

步驟三：中央處理器202綜合處理各種信號；

步驟四：中央處理器202產生伺服電機1102控制參數和短信模塊控制信號；

步驟五：編碼器測量伺服電機1102轉速，通過PID控制算法修復伺服電機1102轉速；

步驟六：重復以上步驟一到步驟五，實現基于嵌入式系統的助力行走裝置的正常運行；

步驟七：緊急情況，手動按動緊急按鈕23或裝置自動將坐標信號和預設信息經由短信模塊發送至目標對象。

本發明雖然已經給出了本發明的一些實施例，但是本領域的技術人員應當理解，在不脫離本發明精神的情況下，可以對本文的實施例進行改變。上述實施例只是示例性的，不應以本文的實施例作為本發明權利范圍的限定。
