本發明涉及醫療設備領域，具體的說是一種手部護理平臺。

背景技術：

在日常生活中，應隨時隨地護理雙手，尤其是在做家務時，手部肌膚接觸過多的刺激性物質，一雙手很容易受到傷害，防患于未然是關鍵。

日常手部保養的小方法有

1、若是手部皮膚粗糙，則可以給手部去角質。先用溫開水浸泡，后用手部去角質乳霜輕輕在手指上按摩，10分鐘后手部變的相當細膩光滑。

2、手部按摩法：將護手霜均勻涂于手背后，用手指以螺旋狀在手背循環打圈按摩，并針對手指關節進行拉伸按摩，用拇指按摩手背骨骼肌理，直至手部發熱護手霜完全被皮膚吸收。

3、手部美容操：閑暇時模擬空中彈鋼琴或空中打字活動手指關節，或十指相對擠壓做手部壓伸，達到加速手部血液循環的功效。

現有技術中，還未發現專門針對手部進行的自動清洗、自動烘干、自動抹霜和自動按摩的一體化設備，基于此，本發明提供的一種手部護理平臺，其具有的有益效果為：

(1)本發明采用冷熱水自動交替清洗人體手部，從而能夠調節、改善神經系統的興奮性，促進新陳代謝。

(2)本發明能夠?qū)崿F(xiàn)對人手部的自動烘干，且本發明的烘干口均勻布置在本發明的護理架內，能夠從多個角度全方位對手部進行烘干，烘干速度快。

(3)本發明能夠?qū)崿F(xiàn)對人手部進行自動抹霜，無需人工操作，且噴霜口在本發明護理架內均勻布置，使得人手部能夠被充分噴灑到護手霜。

(4)本發明能夠?qū)崿F(xiàn)對洗手水和殘余護手霜的自動清理回收，保障了洗手環境的衛生干凈。

(5)本發明的護手腔側壁安裝有保溫材料，能夠減緩熱水的降溫速率，同時防止水的飛濺。

(6)本發明按摩裝置的設計使得本發明能夠自動為手部進行循環旋轉按摩，有助于促進手部的血液循環，以及使手部更高效的吸收護手霜。

(7)本發明能夠?qū)崿F(xiàn)對人手部的自動冷熱水交替清洗、自動烘干、自動抹霜和自動按摩的一體化操作，自動化程度高。

技術實現要素：

為了彌補現有技術的不足，本發明中所述的一種手部護理平臺，其能夠有效的實現對人手部的自動冷熱水交替清洗、自動烘干、自動抹霜和自動按摩。

本發明解決其技術問題所采用的技術方案是：一種手部護理平臺，包括一對護理單元，一對護理單元呈左右對稱布置，各護理單元分別護理一只手，各護理單元均包括護理架、噴頭、烘干裝置、擠霜裝置、按摩裝置和聯動裝置；所述的噴頭位于護理架上部，所述的烘干裝置、擠霜裝置、按摩裝置與聯動裝置均位于護理架內，所述的護理架可以安裝在常規洗水池中，使得本發明能夠被運用到浴室、衛生間等眾多地方；

所述的護理架包括上護架和下護架，上護架上安裝有PLC控制器，PLC控制器用于控制本發明所有電動元件、氣動元件和液壓元件的工作；上護架包括圓弧型的一區架、水平設置在一區架上部左右兩側的上凸緣和豎直設置在一區架上端面左右兩側的隔區板；隔區板與一區架構成“U”型的護手腔；當需要對手部進行護理時，人將手放入護手腔中；

下護架包括近似圓弧型的二區架和水平設置在二區架上部左右兩側的下凸緣；

所述的下護架位于上護架下端，且上護架的上凸緣與下護架的下凸緣之間通過螺栓相連接；從而上護架與下護架能夠相互拆卸分離，從而便于烘干裝置、擠霜裝置、按摩裝置和聯動裝置的安裝；

所述的各隔區板內側還膠結有保溫材料，保溫材料的作用是使得進入護手腔的熱水和熱氣的溫度能夠冷卻得稍微慢一點，同時保溫材料與隔區板能夠防止熱水飛濺到一區架上端面左右兩側而造成清理的麻煩；

所述的噴頭通過支架安裝在上護架上端中部，噴頭通過水管連接外部水泵，且噴頭上還安裝有紅外傳感器；工作時，人將手伸入護手腔中，紅外傳感器感應到人手之后，PLC控制器控制本發明進行自動工作，熱水與冷水每3-5分鐘交替變換的從噴頭中噴出，以對人手部進行冷熱雙溫清洗，冷熱水交替對全身清洗能夠調節、改善神經系統的興奮性，促進新陳代謝，而采用冷熱水交替洗手，其原理也與冷熱水交替全身清洗相同，部分老年人的身體狀況并不允許他們進行強烈刺激，否則可能導致心、腦血管意外，所以本發明能夠改冷熱水交替全身清洗為單獨洗手，盡管相對效果較差，但長期堅持，也會起到相似效果；在噴頭一連串噴水的最后階段，采用熱水清洗手部，從而使細毛孔張開，便于后續手對護手霜等的更好吸收；接著噴頭停止噴水，烘干裝置開始工作。

所述的烘干裝置數量為十，十個烘干裝置沿護理架從前往后依次布置在護理架內；各烘干裝置均包括一號通氣腔、氣液混合腔、連接管、下豎腔、下橫腔、出液底塊和進氣塞；所述的一號通氣腔與氣液混合腔均為空心圓柱形空腔結構，一號通氣腔數量為十，且十個一號通氣腔分別均勻?qū)ΨQ設置在上護架的一區架內部左右兩側；氣液混合腔數量為三，三個氣液混合腔設置在上護架的一區架內部中心處；所述的各一號通氣腔與氣液混合腔下端口均固連有連接管；所述的各連接管下端口均固連有下豎腔；

所述的下豎腔與下橫腔均為圓柱形空腔結構，各下豎腔均豎直設置在下護架的二區架內部，且各下豎腔下端均通過下橫腔相連通；下橫腔從左往右水平設置在二區架下部且貫穿二區架，且下橫腔下部還設置有立方體結構的放塊腔；

所述的出液底塊整體為立方體結構，出液底塊上端設置有錐形腔，錐形腔下部豎直設置有滲液腔，所述的滲液腔貫穿出液底塊，所述的出液底塊通過過盈配合安裝在放塊腔內；

所述的進氣塞數量為二，兩個進氣塞均為橡膠材質，且各進氣塞分別嵌套在下橫腔左右兩側端口內，外部熱氣管貫穿進氣塞并連通下橫腔左右兩端。

工作時，噴頭噴出的水可從氣液混合腔流至連接管，再從連接管流至下豎腔，接著再流至下橫腔，之后再從出液底塊的錐形腔流至滲液腔，最后再從滲液腔流出到外部的水回收裝置，進行回收利用；出液底塊的錐形腔的設計使得進入下橫腔的液體以及后續的護手霜等能夠更快的從下橫腔流出，從而便于提高護手效率，節約時間，達到省時省電的作用；

當噴出的水基本流出護手腔之后，熱風從外部熱氣管進入下橫腔，接著依次進入連接管和一號通氣腔，最后熱風再從一號通氣腔進入護手腔中，以對放入護手腔的手進行烘干，同時一部分熱風從出液底塊的錐形腔流至滲液腔，從而加速殘留在出液底塊內的液體流出出液底塊。

所述的擠霜裝置數量為六，六個擠霜裝置沿護理架從前往后依次布置在護理架內，且各擠霜裝置與烘干裝置在前后方向上相互錯開布置，該設計使得各擠霜裝置與烘干裝置不會在同一平面內出現位置干擾，減小了設計面積，從而減小了本發明的總體體積；

各擠霜裝置包括六個擠霜單元，且各擠霜單元均包括擠霜腔、儲霜槽、儲霜罐、擠霜液壓泵、擠霜噴嘴和運霜管；所述的擠霜腔設置在上護架的一區架內部并貫穿一區架，儲霜槽設置在下護架的二區架上部，儲霜槽內放置有儲霜罐，儲霜罐通過軟管連接微型的擠霜液壓泵，儲霜罐內可以是護手霜、手部去角質乳或手部專用美白乳等(下文統稱護手霜)，所述的擠霜腔內側上部安裝有擠霜噴嘴，運霜管一端位于擠霜腔內并連接擠霜噴嘴，運霜管另一端通過連接頭連接擠霜液壓泵；

工作時，當放入護手腔內的手被烘干之后，擠霜裝置工作，擠霜液壓泵將儲霜罐內的護手霜送入運霜管，再從運霜管前端的擠霜噴嘴噴射到人的手部，人可以對自身手部進行翻轉，從而使得手心手背均可被噴射到。

所述的按摩裝置數量為六，六個按摩裝置沿護理架從前往后依次布置在護理架內，且各按摩裝置與各擠霜裝置在前后方向上一一對應處于同一平面內；各按摩裝置包括六個按摩單元，六個按摩單元分別與六個擠霜單元一一交錯布置，且各按摩單元均包括儲器腔、按摩轉軸、圓錐滾子軸承、支撐板、按摩板和按摩齒輪；

所述的儲器腔上護架的一區架內部并貫穿一區架，按摩轉軸通過一對圓錐滾子軸承和軸承端蓋安裝在儲器腔內，圓錐滾子軸承能夠很好的克服因按摩轉軸傾斜旋轉而產生的軸向力與徑向力，延長按摩裝置的使用壽命，按摩轉軸上固連有扁平圓盤形的支撐板，支撐板上固連有扁平圓盤形的按摩板；所述的按摩轉軸下端貫穿儲器腔并固連有按摩齒輪；

工作時，首先將噴上護手霜的手背緊貼按摩裝置的各按摩板上端面，接著按摩齒輪旋轉帶動按摩轉軸旋轉，進而帶動按摩板在手背上進行旋轉，從而按摩板一邊將噴在手背上的護手霜抹勻，一邊對手背進行按摩，以此進行15分鐘，使得護手霜充分被手背吸收，且手背得到充分的按摩；同樣的步驟再將手心進行自動按摩。

所述的聯動裝置數量為六，六個聯動裝置均沿護理架從左往右依次布置在護理架內，且六個聯動裝置分別位于六個按摩單元下部右側；各聯動裝置均包括固位塊和齒條，固位塊為長直立方體結構，各固位塊均沿前后方向固連在下護架的二區架上端面，各固位塊上均設置有滑槽，所述的齒條下端設置有滑塊，齒條通過滑塊可滑動的安裝在固位塊的滑槽內，且齒條左端分別與對應各按摩單元上的按摩齒輪相嚙合；各齒條前端還安裝有可使齒條前后往復滑動的帶轉機構，所述的帶轉機構可以是曲柄滑塊機構。

工作時，各帶轉機構帶動齒條在固位塊內前后往復滑動，進而帶動與齒條相嚙合的各按摩齒輪進行往復旋轉，從而使得按摩板往復旋轉以對人手進行按摩，本發明采用一根齒條帶動多個按摩齒輪往復旋轉，減少了電動元件的布置，簡化了機械機構且節約了資源；

當人的手背與手心均充分吸收護手霜以及被充分按摩之后，手部護理工作結束，噴頭再噴水以將殘留在護手腔內的護手霜從氣液混合腔沖出，使得護手腔干凈衛生

作為本發明的一種優選技術方案，所述的三個氣液混合腔上端均設置有截面呈錐形的集液槽，集液槽的作用是使水和護手霜等更容易的進入氣液混合腔內，防止水和護手霜大量堆積在護手腔內造成護手腔內的不衛生。

作為本發明的一種優選技術方案，所述的按摩板為硅膠材質，硅膠材質柔軟，韌性、彈性均好，手感光滑且無害，是制備按摩板良好的材料。

有益效果：

(1)本發明采用冷熱水自動交替清洗人體手部，從而能夠調節、改善神經系統的興奮性，促進新陳代謝。

(2)本發明能夠?qū)崿F(xiàn)對人手部的自動烘干，且本發明的烘干口均勻布置在本發明的護理架內，能夠從多個角度全方位對手部進行烘干，烘干速度快。

(3)本發明能夠?qū)崿F(xiàn)對人手部進行自動抹霜，無需人工操作，且噴霜口在本發明護理架內均勻布置，使得人手部能夠被充分噴灑到護手霜。

(4)本發明能夠?qū)崿F(xiàn)對洗手水和殘余護手霜的自動清理回收，保障了洗手環境的衛生干凈。

(5)本發明的護手腔側壁安裝有保溫材料，能夠減緩熱水的降溫速率，同時防止水的飛濺。

(6)本發明按摩裝置的設計使得本發明能夠自動為手部進行循環旋轉按摩，有助于促進手部的血液循環，以及使手部更高效的吸收護手霜。

(7)本發明能夠?qū)崿F(xiàn)對人手部的自動冷熱水交替清洗、自動烘干、自動抹霜和自動按摩的一體化操作，自動化程度高。

附圖說明

下面結合附圖和實施方式對本發明進一步說明。

圖1是本發明護理單元的俯視圖；

圖2是圖1的A-A斷面圖；

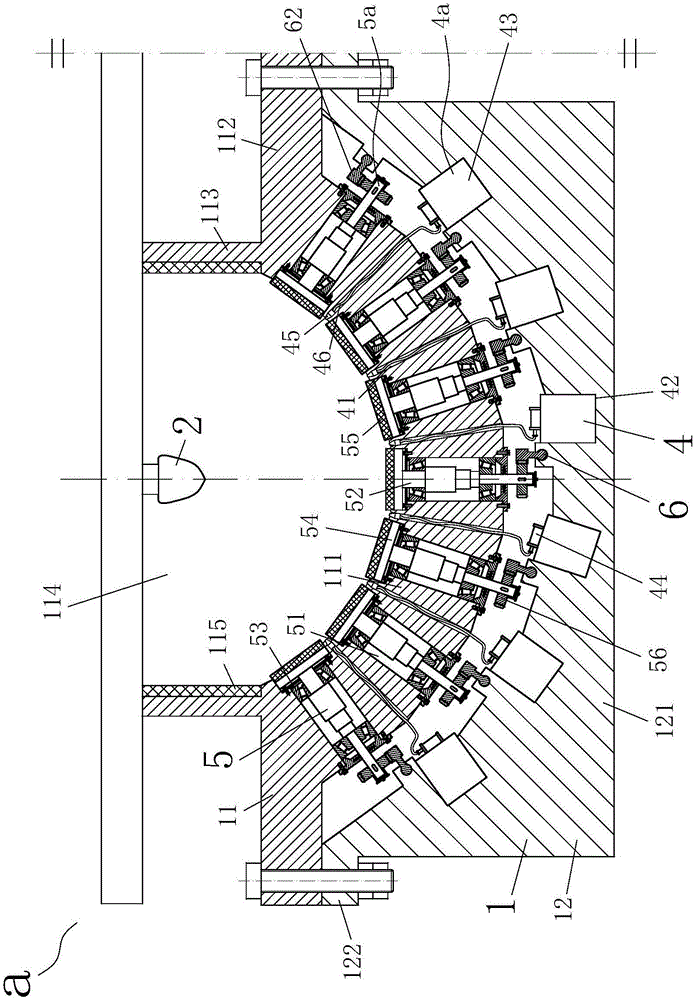

圖3是圖1的B-B斷面圖；

圖4是本發明齒條與按摩齒輪嚙合的示意圖；

圖中：護理單元a、護理架1、噴頭2、烘干裝置3、擠霜裝置4、按摩裝置5、聯動裝置6、上護架11、下護架12、一區架111、上凸緣112、隔區板113、護手腔114、保溫材料115、二區架121、下凸緣122、一號通氣腔31、氣液混合腔32、連接管33、下豎腔34、下橫腔35、出液底塊36、進氣塞37、集液槽321、錐形腔361、滲液腔362、擠霜單元4a、擠霜腔41、儲霜槽42、儲霜罐43、擠霜液壓泵44、擠霜噴嘴45、運霜管46、按摩單元5a、儲器腔51、按摩轉軸52、圓錐滾子軸承53、支撐板54、按摩板55、按摩齒輪56、固位塊61、齒條62。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合實施方式，進一步闡述本發明。

如圖1、圖2、圖3和圖4所示，本發明所述的一種手部護理平臺，包括一對護理單元a，一對護理單元a呈左右對稱布置，各護理單元a分別護理一只手，各護理單元a均包括護理架1、噴頭2、烘干裝置3、擠霜裝置4、按摩裝置5和聯動裝置6；所述的噴頭2位于護理架1上部，所述的烘干裝置3、擠霜裝置4、按摩裝置5與聯動裝置6均位于護理架1內，所述的護理架1可以安裝在常規洗水池中，使得本發明能夠被運用到浴室、衛生間等眾多地方；

所述的護理架1包括上護架11和下護架12，上護架11上安裝有PLC控制器，PLC控制器用于控制本發明所有電動元件、氣動元件和液壓元件的工作；上護架11包括圓弧型的一區架111、水平設置在一區架111上部左右兩側的上凸緣112和豎直設置在一區架111上端面左右兩側的隔區板113；隔區板113與一區架111構成“U”型的護手腔114；當需要對手部進行護理時，人將手放入護手腔114中；

下護架12包括近似圓弧型的二區架121和水平設置在二區架121上部左右兩側的下凸緣122；所述的下護架12位于上護架11下端，且上護架11的上凸緣112與下護架12的下凸緣122之間通過螺栓相連接；從而上護架11與下護架12能夠相互拆卸分離，從而便于烘干裝置3、擠霜裝置4、按摩裝置5和聯動裝置6的安裝；

所述的各隔區板113內側還膠結有保溫材料115，保溫材料115的作用是使得進入護手腔114的熱水和熱氣的溫度能夠冷卻得稍微慢一點，同時保溫材料115與隔區板113能夠防止熱水飛濺到一區架上端面左右兩側而造成清理的麻煩；

所述的噴頭2通過支架安裝在上護架11上端中部，噴頭2通過水管連接外部水泵，且噴頭2上還安裝有紅外傳感器；工作時，人將手伸入護手腔114中，紅外傳感器感應到人手之后，PLC控制器控制本發明進行自動工作，熱水與冷水每3-5分鐘交替變換的從噴頭2中噴出，以對人手部進行冷熱雙溫清洗，冷熱水交替對全身清洗能夠調節、改善神經系統的興奮性，促進新陳代謝，而采用冷熱水交替洗手，其原理也與冷熱水交替全身清洗相同，部分老年人的身體狀況并不允許他們進行強烈刺激，否則可能導致心、腦血管意外，所以本發明能夠改冷熱水交替全身清洗為單獨洗手，盡管相對效果較差，但長期堅持，也會起到相似效果；在噴頭2一連串噴水的最后階段，采用熱水清洗手部，從而使細毛孔張開，便于后續手對護手霜等的更好吸收；接著噴頭2停止噴水，烘干裝置3開始工作。

所述的烘干裝置3數量為十，十個烘干裝置3沿護理架1從前往后依次布置在護理架1內；各烘干裝置3均包括一號通氣腔31、氣液混合腔32、連接管33、下豎腔34、下橫腔35、出液底塊36和進氣塞37；所述的一號通氣腔31與氣液混合腔32均為空心圓柱形空腔結構，一號通氣腔31數量為十，且十個一號通氣腔31分別均勻?qū)ΨQ設置在上護架11的一區架111內部左右兩側；氣液混合腔32數量為三，三個氣液混合腔32設置在上護架11的一區架111內部中心處；所述的各一號通氣腔31與氣液混合腔32下端口均固連有連接管33；所述的各連接管33下端口均固連有下豎腔34；

所述的下豎腔34與下橫腔35均為圓柱形空腔結構，各下豎腔34均豎直設置在下護架12的二區架121內部，且各下豎腔34下端均通過下橫腔35相連通；下橫腔35從左往右水平設置在二區架121下部且貫穿二區架121，且下橫腔35下部還設置有立方體結構的放塊腔；

所述的出液底塊36整體為立方體結構，出液底塊36上端設置有錐形腔361，錐形腔361下部豎直設置有滲液腔362，所述的滲液腔362貫穿出液底塊36，所述的出液底塊36通過過盈配合安裝在放塊腔內；

所述的進氣塞37數量為二，兩個進氣塞37均為橡膠材質，且各進氣塞37分別嵌套在下橫腔35左右兩側端口內，外部熱氣管貫穿進氣塞37并連通下橫腔35左右兩端。

工作時，噴頭2噴出的水可從氣液混合腔32流至連接管33，再從連接管33流至下豎腔34，接著再流至下橫腔35，之后再從出液底塊36的錐形腔361流至滲液腔362，最后再從滲液腔362流出到外部的水回收裝置，進行回收利用；出液底塊36的錐形腔361的設計使得進入下橫腔35的液體以及后續的護手霜等能夠更快的從下橫腔35流出，從而便于提高護手效率，節約時間，達到省時省電的作用；

當噴出的水基本流出護手腔114之后，熱風從外部熱氣管進入下橫腔35，接著依次進入連接管33和一號通氣腔31，最后熱風再從一號通氣腔31進入護手腔114中，以對放入護手腔114的手進行烘干，同時一部分熱風從出液底塊36的錐形腔361流至滲液腔362，從而加速殘留在出液底塊36內的液體流出出液底塊36。

所述的擠霜裝置4數量為六，六個擠霜裝置4沿護理架1從前往后依次布置在護理架1內，且各擠霜裝置4與烘干裝置3在前后方向上相互錯開布置，該設計使得各擠霜裝置4與烘干裝置3不會在同一平面內出現位置干擾，減小了設計面積，從而減小了本發明的總體體積；

各擠霜裝置4包括六個擠霜單元4a，且各擠霜單元4a均包括擠霜腔41、儲霜槽42、儲霜罐43、擠霜液壓泵44、擠霜噴嘴45和運霜管46；所述的擠霜腔41設置在上護架11的一區架111內部并貫穿一區架111，儲霜槽42設置在下護架12的二區架121上部，儲霜槽42內放置有儲霜罐43，儲霜罐43通過軟管連接微型的擠霜液壓泵44，儲霜罐43內可以是護手霜、手部去角質乳或手部專用美白乳等(下文統稱護手霜)，所述的擠霜腔41內側上部安裝有擠霜噴嘴45，運霜管46一端位于擠霜腔41內并連接擠霜噴嘴45，運霜管46另一端通過連接頭連接擠霜液壓泵44；

工作時，當放入護手腔114內的手被烘干之后，擠霜裝置4工作，擠霜液壓泵44將儲霜罐43內的護手霜送入運霜管46，再從運霜管46前端的擠霜噴嘴45噴射到人的手部，人可以對自身手部進行翻轉，從而使得手心手背均可被噴射到。

所述的按摩裝置5數量為六，六個按摩裝置5沿護理架1從前往后依次布置在護理架1內，且各按摩裝置5與各擠霜裝置4在前后方向上一一對應處于同一平面內；各按摩裝置5包括六個按摩單元5a，六個按摩單元5a分別與六個擠霜單元4a一一交錯布置，且各按摩單元5a均包括儲器腔51、按摩轉軸52、圓錐滾子軸承53、支撐板54、按摩板55和按摩齒輪56；

所述的儲器腔51上護架11的一區架111內部并貫穿一區架111，按摩轉軸52通過一對圓錐滾子軸承53和軸承端蓋安裝在儲器腔51內，圓錐滾子軸承53能夠很好的克服因按摩轉軸52傾斜旋轉而產生的軸向力與徑向力，延長按摩裝置5的使用壽命，按摩轉軸52上固連有扁平圓盤形的支撐板54，支撐板54上固連有扁平圓盤形的按摩板55；所述的按摩轉軸52下端貫穿儲器腔51并固連有按摩齒輪56；

工作時，首先將噴上護手霜的手背緊貼按摩裝置5的各按摩板55上端面，接著按摩齒輪56旋轉帶動按摩轉軸52旋轉，進而帶動按摩板55在手背上進行旋轉，從而按摩板55一邊將噴在手背上的護手霜抹勻，一邊對手背進行按摩，以此進行15分鐘，使得護手霜充分被手背吸收，且手背得到充分的按摩；同樣的步驟再將手心進行自動按摩。

所述的聯動裝置6數量為六，六個聯動裝置6均沿護理架1從左往右依次布置在護理架1內，且六個聯動裝置6分別位于六個按摩單元5a下部右側；各聯動裝置6均包括固位塊61和齒條62，固位塊61為長直立方體結構，各固位塊61均沿前后方向固連在下護架12的二區架121上端面，各固位塊61上均設置有滑槽，所述的齒條62下端設置有滑塊，齒條62通過滑塊可滑動的安裝在固位塊61的滑槽內，且齒條62左端分別與對應各按摩單元5a上的按摩齒輪56相嚙合；各齒條62前端還安裝有可使齒條62前后往復滑動的帶轉機構，所述的帶轉機構可以是曲柄滑塊機構。

工作時，各帶轉機構帶動齒條62在固位塊61內前后往復滑動，進而帶動與齒條62相嚙合的各按摩齒輪56進行往復旋轉，從而使得按摩板55往復旋轉以對人手進行按摩，本發明采用一根齒條62帶動多個按摩齒輪56往復旋轉，減少了電動元件的布置，簡化了機械機構且節約了資源；

當人的手背與手心均充分吸收護手霜以及被充分按摩之后，手部護理工作結束，噴頭2再噴水以將殘留在護手腔114內的護手霜從氣液混合腔32沖出，使得護手腔114干凈衛生。

所述的三個氣液混合腔32上端均設置有截面呈錐形的集液槽321，集液槽321的作用是使水和護手霜等更容易的進入氣液混合腔32內，防止水和護手霜大量堆積在護手腔114內造成護手腔114內的不衛生。

所述的按摩板55為硅膠材質，硅膠材質柔軟，韌性、彈性均好，手感光滑且無害，是制備按摩板良好的材料。

以上顯示和描述了本發明的基本原理、主要特征和優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中的描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
