本發明屬于醫療器械領域，具體涉及一種可自主霧化的濕房鏡。

背景技術：

干眼癥患者常見的癥狀是眼部干澀、有異物感、容易疲倦、會癢、痛灼熱感、眼皮緊繃沉重、分泌物粘稠、怕風、畏光、對外界刺激很敏感、暫時性視力模糊等。這些癥狀都是由于長期用眼不當或者眼科術后，淚腺中分泌的淚液和蒸發的水分不平衡造成的。干眼癥患者在感到眼睛干澀不適的時候，大多數人會使用人工淚液(眼藥水)，而這只能得到暫時的舒緩，有時反而會導致眼睛干澀的頻率加劇，所以人工淚液不能從根本上有效地緩解干眼癥。濕房鏡與外滴人工淚液相比，具有更好的治療效果和預防效果，受到干眼癥患者的青睞，但現有的濕房鏡一般是讓儲水盒內的液體自然蒸發，起效較慢且容易受外界溫度的影響，或者通過加熱裝置加快蒸發，但加熱會使蒸發的氣體溫度升高，鏡片與氣體形成溫差，使鏡片上出現一層薄薄的水霧。

技術實現要素：

本發明提供一種可自主霧化的濕房鏡，其包括濕房鏡本體和霧化裝置，所述濕房鏡本體包括裝有鏡片的左、右眼鏡框體和鏡腿，眼鏡框體靠近人眼的一側設有眼罩杯圈，眼罩杯圈與人的眼周接觸從而在眼睛周圍的封閉空間，所述霧化裝置包括超聲波換能片、微控制單元、噴霧調節開關、導管、儲水箱和鋰電池，所述微控制單元通過導線與超聲波換能片電性連接并利用程序控制超聲波換能片的功率和工作間隔時間，設置多種加濕強度模式和進行間歇性加濕，微控制單元上設有USB接口，通過該USB接口可對內部的鋰電池進行充電，所述導管一端插接在超聲波換能片的外側，一端與儲水箱相連接，所述超聲波換能片中心設有點狀噴霧口，儲水箱內的水經導管引導到超聲波換能片后經電子高頻震蕩成微小的水珠從點狀噴霧口噴出。

作為優選，儲水箱、微控制單元和鋰電池放置在鏡腿內部,注水口和噴霧調節開關位于鏡腿上側。

作為優選，所述超聲波換能片鑲嵌在眼鏡框體的側邊底部,位于眼罩杯圈與眼周形成的密閉空間內。

本發明的優點在于：采用微控制單元利用程序控制超聲波換能片使液態水霧化，起效速度快，能快速緩解干眼癥狀，間歇性加濕使水珠不會堆積在鏡片上從而不會在鏡片上產生水霧。

附圖說明

圖1為本發明實施例提供的可自主霧化的濕房鏡的結構示意圖。

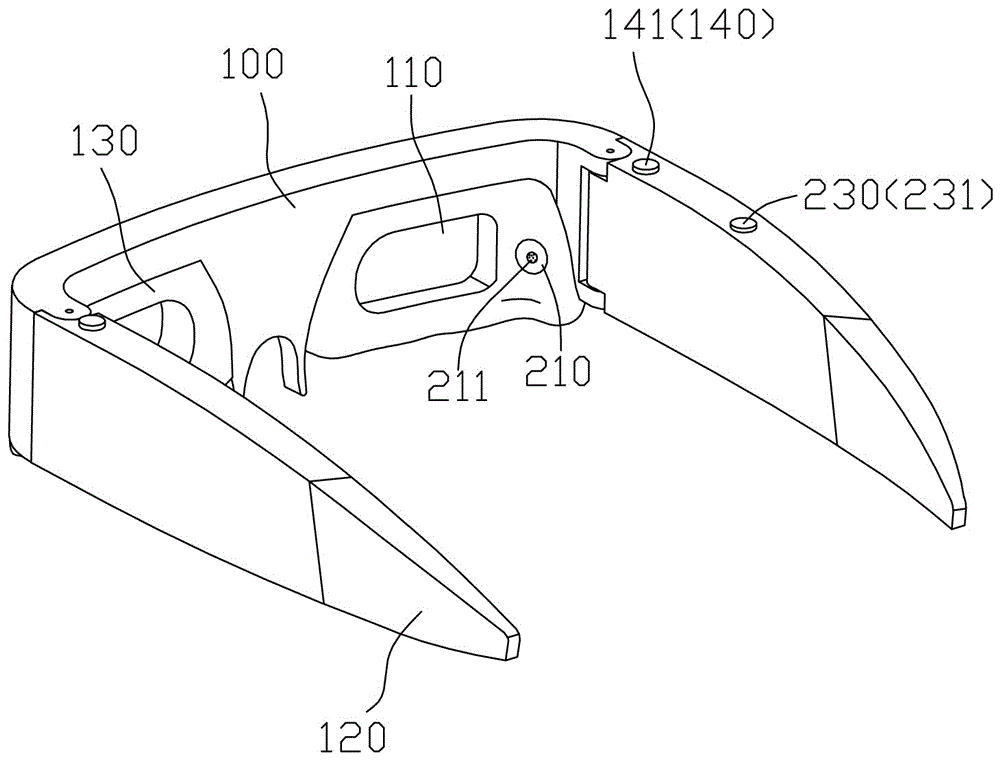

圖2為本發明實施例提供的可自主霧化的濕房鏡的立體示意圖。

其中，100濕房鏡本體，110為眼鏡框體，120為眼罩杯圈，130為鏡腿，140為注水口，141為注水蓋，200為霧化裝置，210為超聲波換能片，211為點狀噴霧口，220為微控制單元，221為USB接口，230為噴霧調節開關，231為顯示燈，240為導管，250儲水箱，260為鋰電池。

具體實施方式

本發明所述的可自主霧化的濕房鏡，其結構如圖1、2所示，包括濕房鏡本體100和霧化裝置200，所述濕房鏡本體100包括裝有鏡片的左、右眼鏡框體110和鏡腿120，眼鏡框體110靠近人眼的一側設有眼罩杯圈130，眼罩杯圈130與人的眼周接粗并貼合從而在眼睛周圍形成密閉空間，眼罩杯圈130可以進行拆卸。

所述霧化裝置200包括超聲波換能片210、微控制單元220、噴霧調節開關230、導管240、儲水箱250和鋰電池260。所述微控制單元220通過導線與超聲波換能片210電性連接利用程序控制超聲波換能片210；所述超聲波換能片210中心設置有點狀噴霧口211，所述導管240一端插接在超聲波換能片210的外側，一端與儲水箱250連通，儲水箱250內的水通過導管240引流到超聲波換能片210上后震動成微小的水珠從點狀噴霧口211噴出，微控制單元220通過控制超聲波換能片210的功率和工作間隔時間設置多種加濕強度模式和進行間歇性加濕,間歇性加濕可以防止因一直持續加濕使水珠堆積在鏡片上從而產生水霧；微控制單元220上設有USB接口221，通過該USB接口221可對內部的鋰電池260進行充電。

所述濕房鏡本體100的一側鏡腿120內部裝有儲水箱250和鋰電池260，另一側鏡腿120內部裝有儲水箱250和微控制單元220，儲水箱250的上方設有注水口140，注水口140上蓋有一個可打開的注水蓋141，鏡腿120上設有噴霧調節開關230，噴霧調節開關230與微控制單元220電性連接，并控制微控制單元220，長按噴霧調節開關230實現開關機，短按噴霧調節開關230切換加濕強度模式，噴霧調節開關230上面設有顯示燈231。

在具體實施時，通過注水口130注入水，通過導管240將水從儲水箱250引導到超聲波換能片210背面并接觸，打開噴霧調節開關230，微控制單元230從鋰電池260獲得電能，驅動超聲波換能片210工作，將導管240引導過來的水震蕩微小的水珠從點狀噴霧口211噴射到眼罩杯圈130與眼周形成的密閉空間，迅速提高密閉空間內的濕度，快速緩解干眼癥狀，使用者可根據自身的加濕需求，短按噴霧調節開關230切換加濕強度模式。

最后應說明的是：以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明實施例技術方案的范圍。
