本發明屬于母嬰護理技術領域，尤其是涉及一種簡便吸奶器。

背景技術：

現有吸奶器通過間接性調節吸奶器內部氣壓，實現對乳房內奶水的吸取，這種吸奶器對內部氣室要求較為精密，使得吸奶器的清洗較為不便，且吸奶器上端一側的喇叭狀吸盤安裝口側面突出，攜帶不便。

技術實現要素：

有鑒于此，本發明旨在提出一種簡便吸奶器，以實現吸奶器結構的簡化，用以方便吸奶器的清洗，實現吸奶器攜帶的便利。

為達到上述目的，本發明的技術方案是這樣實現的：

一種簡便吸奶器，包括吸盤、吸奶器主體和抽氣機構；

所述吸奶器主體包括支撐體、吸盤連接頭和容奶器連接頭；

所述支撐體呈圓柱狀，該支撐體的上端開設有一安裝槽，該安裝槽的底部設有一貫穿該支撐體且出口位于支撐體下端面的奶水下通道，所述吸盤連接頭可轉動安裝在所述安裝槽的側壁上，該吸盤連接頭的外端設有外螺紋，該吸盤連接頭的內部設有奶水上通道，所述奶水下通道和奶水上通道可對接；

所述支撐體的下端與所述容奶器連接頭固定連接，所述容奶器連接頭呈圓筒狀，該容奶器連接頭的內壁上設有內螺紋；

所述支撐體內設有一抽氣通道，該抽氣通道的第一端穿過所述支撐體的外壁與外界連通，第二端穿過所述支撐體的下端面與外界連通，且該抽氣通道的第二端靠近所述容奶器連接頭的內壁；

所述支撐體的下端面上固設有一位于所述奶水下通道出口與所述抽氣通道第二端之間且靠近所述抽氣通道第二端的擋板；

所述吸盤通過外螺紋固定在所述吸盤連接頭上，所述抽氣機構的抽氣管口與所述抽氣通道的第一端密封連接。

進一步的，所述吸盤連接頭包括轉動球體、連接桿和連接管；

所述連接桿有一對，相對固定在所述轉動球體的兩端，且該對連接桿在所述轉動球體的一條直徑的延長線上，該對連接桿可轉動固定在所述安裝槽的側壁上；

所述轉動球體的內部開設有第一奶水上通道，所述第一奶水上通道為直角狀管道，該第一奶水上通道的拐角部位的中心與所述轉動球體的球心重合，且所述連接桿與所述第一奶水上通道所在平面垂直；

所述連接管固定在所述轉動球體上，該連接管的內部為第二奶水上通道，所述第二奶水上通道的下端與所述第一奶水上通道的第一端連通，該連接管的外側面上設有外螺紋。

進一步的，所述第一奶水上通道的第二端的外側設有密封橡膠圈。

進一步的，所述安裝槽上端及一側開口，該安裝槽的底面呈球面狀，且與所述轉動球體的外表面接觸配合。

進一步的，所述抽氣機構包括抽氣管道、管道連接卡具、電源和抽氣泵，所述管道連接卡具與所述抽氣通道的第一端卡位密封配合，所述抽氣管道的一端與所述管道連接卡具的連接端密封連接，另一端與所述抽氣泵的抽氣口密封連接，所述電源與所述抽氣泵電連接。

進一步的，所述擋板上靠近所述抽氣通道第二端的側面由上向下逐漸靠近所述容奶器連接頭的側壁，該擋板的下端與所述容奶器連接頭的下端齊平，且該擋板與所述容奶器連接頭之間具有一定距離。

相對于現有技術，本發明所述的簡便吸奶器具有以下優勢：

(1)本發明所述的簡便吸奶器，通過轉動球體式吸盤連接頭的設計，使得吸盤連接頭的連接管通過轉動球體的轉動隱藏在支撐體內部，易于攜帶，且奶水上通道裸露在外，易于清洗，而抽氣通道一側擋板的設置，避免了抽氣時奶水的飛濺使得奶水進入抽氣通道及抽氣管道，避免造成吸奶器的污染。

附圖說明

構成本發明的一部分的附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1為本發明實施例所述的簡便吸奶器結構示意圖；

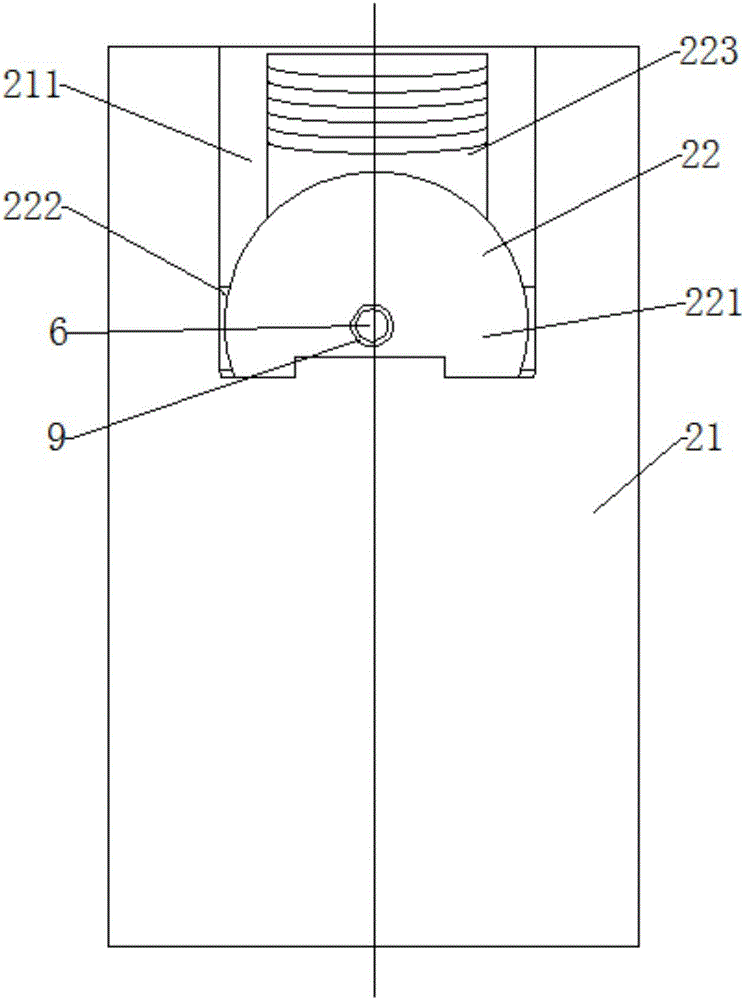

圖2為本發明實施例所述的簡便吸奶器側視圖；

圖3為圖2剖視圖。

附圖標記說明：

1-吸盤；2-吸奶器主體；21-支撐體；211-安裝槽；22-吸盤連接頭；221-轉動球體；222-連接桿；223-連接管；23-容奶器連接頭；3-抽氣機構；31-抽氣管道；32-管道連接卡具；33-電源；34-抽氣泵；4-容奶器；5-奶水下通道；6-奶水上通道；61-第一奶水上通道；62-第二奶水上通道；7-抽氣通道；8-擋板；9-密封橡膠圈。

具體實施方式

需要說明的是，在不沖突的情況下，本發明中的實施例及實施例中的特征可以相互組合。

在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”等的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本發明中的具體含義。

下面將參考附圖并結合實施例來詳細說明本發明。

如圖1至3所示，本發明包括吸盤1、吸奶器主體2和抽氣機構3；

吸奶器主體2包括支撐體21、吸盤連接頭22和容奶器連接頭23；

支撐體21呈圓柱狀，該支撐體21的上端開設有一安裝槽211，該安裝槽211的底部設有一貫穿該支撐體21且出口位于支撐體21下端面的奶水下通道5，吸盤連接頭22可轉動安裝在安裝槽211的側壁上，該吸盤連接頭22的外端設有外螺紋，該吸盤連接頭22的內部設有奶水上通道6，奶水下通道5和奶水上通道6可對接；

支撐體21的下端與容奶器連接頭23固定連接，容奶器連接頭23呈圓筒狀，該容奶器連接頭23的內壁上設有內螺紋；

支撐體21內設有一抽氣通道7，該抽氣通道7的第一端穿過支撐體21的外壁與外界連通，第二端穿過支撐體21的下端面與外界連通，且該抽氣通道7的第二端靠近容奶器連接頭23的內壁；

支撐體21的下端面上固設有一位于奶水下通道5出口與抽氣通道7第二端之間且靠近抽氣通道7第二端的擋板8；

吸盤1通過外螺紋固定在吸盤連接頭22上，抽氣機構3的抽氣管口與抽氣通道7的第一端密封連接。

吸盤連接頭22包括轉動球體221、連接桿222和連接管223；

連接桿222有一對，相對固定在轉動球體221的兩端，且該對連接桿222在轉動球體221的一條直徑的延長線上，該對連接桿222可轉動固定在安裝槽211的側壁上；

轉動球體221的內部開設有第一奶水上通道61，第一奶水上通道61為直角狀管道，該第一奶水上通道61的拐角部位的中心與轉動球體221的球心重合，且連接桿222與第一奶水上通道61所在平面垂直；

連接管223固定在轉動球體221上，該連接管223的內部為第二奶水上通道62，第二奶水上通道62的下端與第一奶水上通道61的第一端連通，該連接管223的外側面上設有外螺紋。

第一奶水上通道61的第二端的外側設有密封橡膠圈9。

安裝槽211上端及一側開口，該安裝槽211的底面呈球面狀，且與轉動球體221的外表面接觸配合。

抽氣機構3包括抽氣管道31、管道連接卡具32、電源33和抽氣泵34，管道連接卡具32與抽氣通道7的第一端卡位密封配合，抽氣管道31的一端與管道連接卡具32的連接端密封連接，另一端與抽氣泵34的抽氣口密封連接，電源33與抽氣泵34電連接。

擋板8上靠近抽氣通道7第二端的側面由上向下逐漸靠近容奶器連接頭23的側壁，該擋板8的下端與容奶器連接頭23的下端齊平，且該擋板8與容奶器連接頭23之間具有一定距離。

本發明的工作過程為：吸奶時，撥動連接管223，使得轉動球體221圍繞連接桿222轉動，最終使得連接管223水平，此時轉動球體221內的第一奶水上通道61的第二端恰好與奶水下通道5連通，并通過密封橡膠圈9密封；

將容奶器4(奶瓶)連接在容奶器連接頭23的下端，擋板8位于容奶器4的連接口內，且擋板8的下端與容奶器4的內壁間隙配合，然后啟動抽氣泵34，抽氣泵34經抽氣管道31、抽氣通道7從容奶器4內抽氣，使得容奶器4內小于大氣壓，容奶器4經奶水下通道5及奶水上通道6將負壓傳遞至吸盤1處，吸盤1由乳頭內吸奶，并將奶水經奶水上通道6和奶水下通道5進入容奶器4，在此過程中，進入容奶器4的奶水的飛濺液由擋板8遮擋，抽氣通道7繼續由容奶器4中抽取氣體，避免了抽取的氣體中含有奶水，進而避免了奶水對抽氣通道7和抽氣管道31的污染。

吸奶器隨身攜帶時，將吸盤1擰下，然后撥動連接管223，將連接管223撥動至豎直向上，此時連接管223完全位于安裝槽211內，再將抽氣管道31處的管道連接卡具32卸下，此時吸奶器主體2即為一個圓柱體，將吸奶器主體2、吸盤1和抽氣機構3分別裝袋攜帶，占用體積小且不易破損。

本發明結構簡單，操作方便，易于清洗且攜帶便利。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
