技術領域

本發明涉及母嬰用品領域，特別地，涉及一種奶瓶。

背景技術：

嬰兒奶瓶在喂給過時一般需要掌握劑量，尤其是初生兒，每次喂給一般在20ml左右，若偏差較大，則對其生長發育不利；目前的奶瓶表面雖都標有刻度，在瓶中液面的高低發生變化后，根據喂給前后液面所對應的刻度值，即可知道倒出了多少劑量；但是對于一些知識水平十分有限的人，特別是一些鄉村的老人，在使用該種奶瓶時，由于記性和計算能力十分有限，很難掌握準確的喂給劑量。

技術實現要素：

針對上述問題，本發明的目的在于提供一種定量奶瓶，該定量奶瓶只能連續供給確定量的奶液，可使每次的奶液喂給量精準無誤。

本發明解決其技術問題所采用的技術方案是：該定量奶瓶包括瓶體、瓶蓋；所述瓶體內由固定隔板隔成上腔室、下腔室；所述瓶蓋上方形成奶嘴，所述奶嘴向下延伸一根吸管，所述吸管的下部固定連接一塊與吸管正交的蓋板；所述固定隔板上開設有通水孔；所述瓶蓋旋緊于所述瓶體上方后，所述蓋板恰好完全蓋住所述隔板上的通水孔；并且所述瓶蓋旋緊后，所述吸管穿過所述隔板伸入到所述下腔室，所述下腔室與外界之間具有補氣系統，所述補氣系統僅能使外界的空氣流入下腔室，而不可使下腔室內的水體流向外界。

作為優選，所述瓶體的總容積為250ml-300ml；所述下腔室的容積為20ml-40ml。

作為優選，所述下腔室的底部形成敞口，并匹配有底蓋，以便于清洗下腔室。

作為優選，所述補氣系統為設置于下腔室側壁上的、流動方向從瓶外指向瓶內的單向閥。

作為優選，所述補氣系統包括從所述下腔室的上部延伸到所述上腔室的上部的一根毛細管，以及所述瓶蓋上的一個流通方向從瓶蓋外側指向瓶蓋內側的補氣單向閥。

作為優選，所述下腔室內還設有一個滑塞，所述滑塞沿瓶體的的軸線上下滑動，以使下腔室內、所述滑塞與所述固定隔板之間的容積可以隨意調節，以調節每次所能連續供給的奶量；所述瓶體上制有容量刻度，所述刻度的零點處于所述固定隔板處，向上正刻度，向下為負刻度，以便于在所述滑塞處于不同位置時，均能輕易知悉瓶體內的當前奶量，更方便于調節每次所能連續供給的奶量。

本發明的有益效果在于：該定量奶瓶在泡奶時，奶液從所述上腔室內通過固定隔板上的通水孔流入并充滿下腔室；而當所述瓶蓋旋緊后，瓶蓋下方吸管上的蓋板恰好完全蓋住所述通水孔，從而使上腔室與下腔室相互隔離；因此，每次只能連續將下腔室內的奶液吸完，此后如需再喂給，則需要將瓶蓋打開，待上腔室內的奶液流入下腔室后才能吸出；由此可見，該奶瓶可使每次的奶液喂給量精準無誤，即恰好等于下腔室的容量。

附圖說明

圖1是本定量奶瓶實施例一的示意圖。

圖2是本定量奶瓶實施例二的示意圖。

圖3是本定量奶瓶實施例三的示意圖。

具體實施方式

下面結合附圖和實施例對本發明進一步說明：

實施例一：

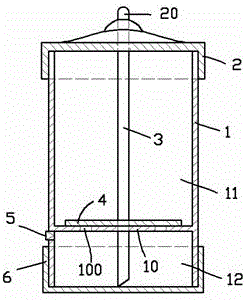

在圖1所示的實施例一中，該定量奶瓶包括瓶體1、瓶蓋2；所述瓶體1內由固定隔板10隔成上腔室11、下腔室12；所述瓶蓋2上方形成奶嘴20，所述奶嘴20向下延伸一根吸管3，所述吸管3的下部設有一塊與吸管正交的蓋板4；所述固定隔板10上開設有通水孔100；所述瓶蓋2旋緊于所述瓶體1上方后，所述蓋板4恰好完全蓋住所述固定隔板上的通水孔100；并且所述瓶蓋2旋緊后，所述吸管3穿過所述固定隔板10伸入到所述下腔室12，所述下腔室12與外界之間具有補氣系統，本實施例一中，所述補氣系統為設置于下腔室12側壁上的、流動方向從瓶外指向瓶內的單向閥5，以使下腔室12內的奶液吸出后，外界空氣進入下腔室12內補充空間。

上述的定量奶瓶，所述瓶體1的總容積為250ml-300ml；所述下腔室12的容積為20ml-40ml，以滿足一般總喂給與定量喂給的需求。所述下腔室12的底部形成敞口，并匹配有底蓋6，以便于清洗下腔室12。

上述定量奶瓶在泡奶時，奶液從所述上腔室11內通過固定隔板10上的通水孔100流入并充滿下腔室12；而當所述瓶蓋2旋緊后，瓶蓋2下方吸管3上的蓋板4恰好完全蓋住所述通水孔100，從而使上腔室11與下腔室12相互隔離；因此，每次只能連續將下腔室12內的奶液吸完，此后如需再喂給，則需要將瓶蓋2打開，待上腔室11內的奶液流入下腔室12后才能吸出；由此可見，該奶瓶可使每次的奶液喂給量精準無誤，即恰好等于下腔室12的容量。

實施例二：

在圖2所示的實施例二中，與實施例一不同的是，所述補氣系統包括從所述下腔室12的上部延伸到所述上腔室11的上部的一根毛細管71，以及所述瓶蓋2上的一個流通方向從瓶蓋外側指向瓶蓋內側的補氣單向閥72；按照該方案，由于毛細管71的上端處于上腔室11的上部，上腔,11內的奶液在正常情況下不能進入下腔室12，而外界的空氣則可通過所述第一單向閥72、毛細管71補入下腔室12內，從而使孩童容易吸取下腔室12內的奶液；而整個瓶體1內的奶液又不會從瓶體上滲出。

實施例三：

對于圖3所示的實施例三，其與實施例二不同的是，所述下腔室12內還設有一個滑塞8，所述滑塞8沿瓶體的的軸線上下滑動，以使下腔室12內、所述滑塞8與所述固定隔板10之間的容積可以隨意調節，以調節每次所能連續供給的奶量；所述瓶體1上制有容量刻度，所述刻度的零點處于所述固定隔板處，向上正刻度，向下為負刻度，以便于在所述滑塞8處于不同位置時，均能輕易知悉瓶體內的當前奶量，更方便于調節每次所能連續供給的奶量。

以上所述僅為本發明的較佳實施例，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換，均應包含在本發明的保護范圍之內。
